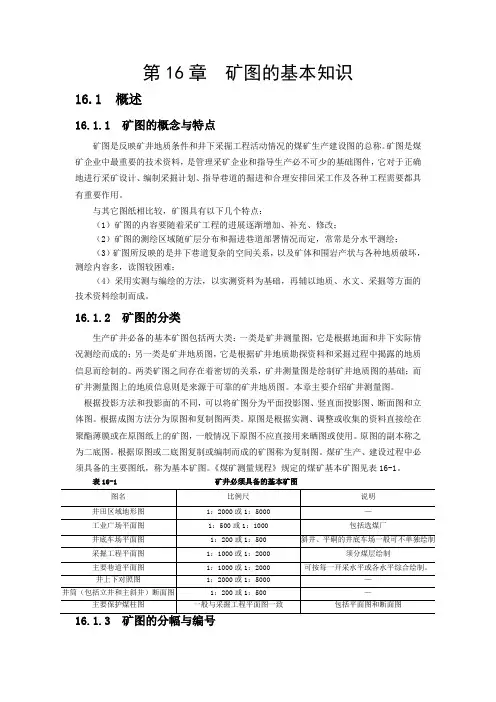

第16章 矿图的基本知识
16.1 概述
16.1.1 矿图的概念与特点
矿图是反映矿井地质条件和井下采掘工程活动情况的煤矿生产建设图的总称。矿图是煤矿企业中最重要的技术资料，是管理采矿企业和指导生产必不可少的基础图件，它对于正确地进行采矿设计、编制采掘计划、指导巷道的掘进和合理安排回采工作及各种工程需要都具有重要作用。
与其它图纸相比较，矿图具有以下几个特点：
（1）矿图的内容要随着采矿工程的进展逐渐增加、补充、修改；
（2）矿图的测绘区域随矿层分布和掘进巷道部署情况而定，常常是分水平测绘；
（3）矿图所反映的是井下巷道复杂的空间关系，以及矿体和围岩产状与各种地质破坏，测绘内容多，读图较困难；
（4）采用实测与编绘的方法，以实测资料为基础，再辅以地质、水文、采掘等方面的技术资料绘制而成。
16.1.2 矿图的分类
生产矿井必备的基本矿图包括两大类：一类是矿井测量图，它是根据地面和井下实际情况测绘而成的；另一类是矿井地质图，它是根据矿井地质勘探资料和采掘过程中揭露的地质信息而绘制的。两类矿图之间存在着密切的关系，矿井测量图是绘制矿井地质图的基础；而矿井测量图上的地质信息则是来源于可靠的矿井地质图。本章主要介绍矿井测量图。
根据投影方法和投影面的不同，可以将矿图分为平面投影图、竖直面投影图、断面图和立体图。根据成图方法分为原图和复制图两类。原图是根据实测、调整或收集的资料直接绘在聚酯薄膜或在原图纸上的矿图，一般情况下原图不应直接用来晒图或使用。原图的副本称之为二底图。根据原图或二底图复制或编制而成的矿图称为复制图。煤矿生产、建设过程中必须具备的主要图纸，称为基本矿图。《煤矿测量规程》规定的煤矿基本矿图见表16-1。
表16-1 矿井必须具备的基本矿图
图名 比例尺 说明
井田区域地形图 1：2000或1：5000 —
工业广场平面图 1：500或1：1000 包括选煤厂
第16章 矿图的基本知识
16.1 概述
16.1.1 矿图的概念与特点
矿图是反映矿井地质条件和井下采掘工程活动情况的煤矿生产建设图的总称。矿图是煤矿企业中最重要的技术资料，是管理采矿企业和指导生产必不可少的基础图件，它对于正确地进行采矿设计、编制采掘计划、指导巷道的掘进和合理安排回采工作及各种工程需要都具有重要作用。
与其它图纸相比较，矿图具有以下几个特点：
（1）矿图的内容要随着采矿工程的进展逐渐增加、补充、修改；
（2）矿图的测绘区域随矿层分布和掘进巷道部署情况而定，常常是分水平测绘；
（3）矿图所反映的是井下巷道复杂的空间关系，以及矿体和围岩产状与各种地质破坏，测绘内容多，读图较困难；
（4）采用实测与编绘的方法，以实测资料为基础，再辅以地质、水文、采掘等方面的技术资料绘制而成。
16.1.2 矿图的分类
生产矿井必备的基本矿图包括两大类：一类是矿井测量图，它是根据地面和井下实际情况测绘而成的；另一类是矿井地质图，它是根据矿井地质勘探资料和采掘过程中揭露的地质信息而绘制的。两类矿图之间存在着密切的关系，矿井测量图是绘制矿井地质图的基础；而矿井测量图上的地质信息则是来源于可靠的矿井地质图。本章主要介绍矿井测量图。
根据投影方法和投影面的不同，可以将矿图分为平面投影图、竖直面投影图、断面图和立体图。根据成图方法分为原图和复制图两类。原图是根据实测、调整或收集的资料直接绘在聚酯薄膜或在原图纸上的矿图，一般情况下原图不应直接用来晒图或使用。原图的副本称之为二底图。根据原图或二底图复制或编制而成的矿图称为复制图。煤矿生产、建设过程中必须具备的主要图纸，称为基本矿图。《煤矿测量规程》规定的煤矿基本矿图见表16-1。
表16-1 矿井必须具备的基本矿图
图名 比例尺 说明
井田区域地形图 1：2000或1：5000 —
工业广场平面图 1：500或1：1000 包括选煤厂

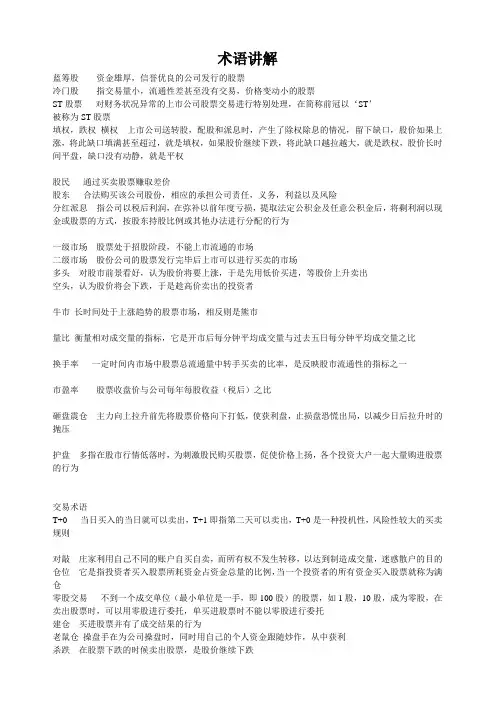

术语讲解
