绝缘子的原理

绝缘子是电力系统中常见的一种重要设备，它主要用于支持和固定输电线路，同时起到绝缘作用，防止电流通过支柱流向地面，保障输电线路的安全运行。绝缘子的原理是基于电场的作用，通过合理设计和选择材料，使其能够有效地隔离电流，确保电力系统的正常运行。

首先，绝缘子的原理与材料的选择密切相关。绝缘子通常采用陶瓷、玻璃纤维等材料制成，这些材料具有良好的绝缘性能，能够有效地阻止电流的流动。此外，绝缘子的表面通常会进行特殊处理，增加其绝缘性能，如涂覆绝缘漆、硅橡胶等，以提高其耐电压和耐污闪击穿能力。

其次，绝缘子的原理还与其结构设计有关。绝缘子通常采用串联式结构，即将多个绝缘子串联在一起，以增加其绝缘距离，提高绝缘性能。此外，绝缘子的形状和表面设计也会影响其绝缘性能，如采用带裙式设计可以减少表面放电，提高绝缘子的耐污闪击穿能力。

另外，绝缘子的原理还与电场分布有关。在电力系统中，绝缘子处于电场作用下，通过合理设计绝缘子的形状和布置方式，可以使电场分布均匀，减少电场集中，从而提高绝缘子的绝缘性能。此外，绝缘子的安装位置和绝缘子串的串联方式也会影响电场分布，进而影响绝缘子的工作性能。

综上所述，绝缘子的原理是基于材料的绝缘性能、结构设计和电场分布等因素的综合作用。通过合理选择材料、设计结构和布置方式，可以提高绝缘子的绝缘性能，确保电力系统的安全运行。在实际应用中，需要根据具体的电力系统要求和环境条件，合理选择和设计绝缘子，以确保其正常工作，保障电力系统的安全稳定运行。

合集下载

绝缘子国家标准

绝缘子国家标准

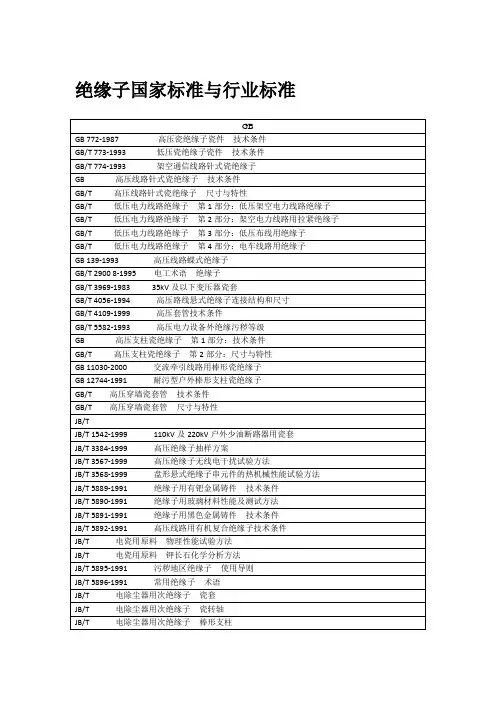

绝缘子国家标准与行业标准

GB

GB 772-1987 高压瓷绝缘子瓷件 技术条件

GB/T 773-1993 低压瓷绝缘子瓷件 技术条件

GB/T 774-1993 架空通信线路针式瓷绝缘子

GB 高压线路针式瓷绝缘子 技术条件

GB/T 高压线路针式瓷绝缘子 尺寸与特性

GB/T 低压电力线路绝缘子 第1部分：低压架空电力线路绝缘子

GB/T 低压电力线路绝缘子 第2部分：架空电力线路用拉紧绝缘子

GB/T 低压电力线路绝缘子 第3部分：低压布线用绝缘子

GB/T 低压电力线路绝缘子 第4部分：电车线路用绝缘子

GB 139-1993 高压线路蝶式绝缘子

GB/T 2900 8-1995 电工术语 绝缘子

GB/T 3969-1983 35kV及以下变压器瓷套

GB/T 4056-1994 高压路线悬式绝缘子连接结构和尺寸

GB/T 4109-1999 高压套管技术条件

GB/T 5582-1993 高压电力设备外绝缘污秽等级

GB 高压支柱瓷绝缘子 第1部分：技术条件

GB/T 高压支柱瓷绝缘子 第2部分：尺寸与特性

GB 11030-2000 交流牵引线路用棒形瓷绝缘子

GB 12744-1991 耐污型户外棒形支柱瓷绝缘子

GB/T 高压穿墙瓷套管 技术条件

GB/T 高压穿墙瓷套管 尺寸与特性

JB/T

JB/T 1542-1999 110kV及220kV户外少油断路器用瓷套

JB/T 3384-1999 高压绝缘子抽样方案

JB/T 3567-1999 高压绝缘子无线电干扰试验方法

JB/T 3568-1999 盘形悬式绝缘子串元件的热机械性能试验方法

绝缘子型号

绝缘子型号

NLD耐张线夹：是用来将导线或架空地线固定在耐张绝缘子串上，用耐张线夹起锚固作用。适用于中小截面导线。

耐张线夹分三大类即：螺栓式耐张线夹，压缩型耐张线夹，楔型线夹。

螺旋式耐张线夹型号有：NLD-1, NLD-2, NLD-3, NLD-4. 型号含义：N-耐张线夹

L螺旋形，D倒装式。95钢绞线需选用NLD-3比较合适。

盘形悬式陶瓷绝缘子(钢化玻璃绝缘子)：X-3C、X-4C、XP-4.5、XP-4.5C、XP-70C、XP-70、XP-100、XP-120、XP1-120、XP-160、XP1-160、XP2-160、XP3-160、XP4-160、XP5-160、XP6-160、XP7-160、XP8-160、XP9-160、XP10-160、XP11-160 、XWP1-70、XWP2-70、XWP3-70、XWP4-70、XWP5-70、XWP6-70、XWP7-70、XWP8-70、XWP1-100、XWP2-100、XWP3-100、XWP6-100、XWP2-120、XWP3-120、XWP-160、XWP1-160、XWP2-160、XWP3-160、XWP6-160、XWP7-160

针式绝缘子：P-6T、P-6M、P-10T、P-10M、P-15T、P-15M、P-15T16、P-20T、P-35T.PQ1-10L、PQ1-10LT、PQ2-10T、PQ2-10L、PQ2-10LT、PQ2-10BT、PQ2-10BL、PQ2-10BLT

柱式绝缘子:PS15/300、PS15/500、PS20

横担绝缘子:S-185、SC-210、S-185、S-210、S-280、S-380

棒形悬式复合绝缘子:FXBW4-10/70、FXBW4-10/100、FXBW4-35/70、FXBW4-35/100、FXBW4-66/70、FXBW4-66/100、FXBW4-110/70、FXBW4-110-100 FXBW4-220/100、FXBW4-220/160、FXBW4-330/160 针式复合绝缘子:FPQ3-10/4T16、FPQ3-10/5T18、FPQ3-10/6T20、FPQ4-10/3T20、FPQ4-10/4L20、FPQ4-10/5M20、FPQ-20/3T20、FPQ-35/2T20

绝缘子参数

绝缘子参数

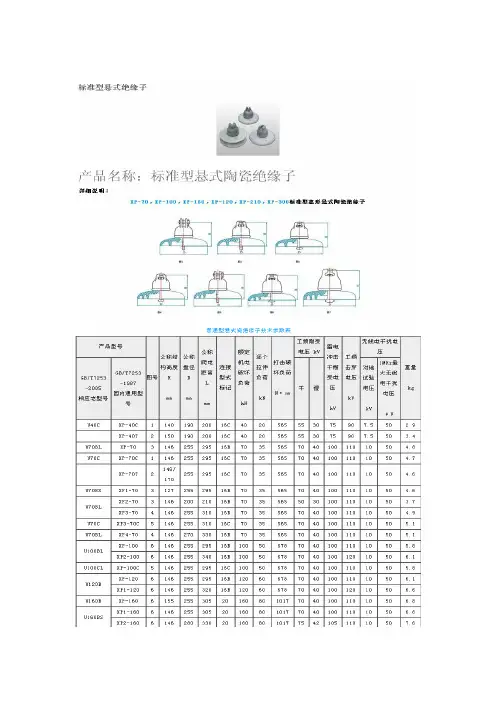

产品型号绝缘子等级结构高度公称盘径公称爬电距离

IEC(H)mm(D)mm(L)mm

XP-40CU40C214019020011C4020

XP1-40U40B1110175190114020

XP-70U70BL114625529516WR7035

XP-70CU70C214625529216C7035

XP1-70U70BS112725529516R7035

XP4-70U70BL114627033016WR7035

XP5-70U70BL114620021016W7035

XP6-70U70BL114625532016WR7035

XP7-70U70BS112725532016R7035

XP8-70U70BL114625534016W7035

XP9-70U70BL114625537016R7035

XP-80U80BL114625529516WR8040

XP-80CU80C214625529516C8040

XP3-80U80BM114025529516W8040

XP-100U100BL314625529516R10050

XP2-100U100BL314625432016R10050

XP3-100U100BL31462803401610050

XP-120U120B314625529516WR12060

XP1-120U120B314625532016WR/20R12060

XP2-120U120B314628032016R12060

XP-160U160BM315525530520WR16080

XP1-160U160BS314625530520W16080

XP3-160U160BM415528035020WR16080

XP4-160U160BM415530040020W16080

XP5-160U160BS414628035020R16080

XP6-160U160BM415528038020WR16080

XP7-160U160BL417028038020R16080

绝缘子

绝缘子

高压输电线路绝缘子的选用

时间：2012-04-23 16:45:12 来源： 作者：

1 绪论

伴随着大庆油田的发展，油田电网也已经走过了四十几年的历程，从刚开始的几公里输电线路发展至现在的几千公里输电线路。绝缘子作为输电线路的一个重要组成部分，也分为瓷质绝缘子、合成绝缘子及新开发研制的玻璃钢型绝缘子。绝缘子的可靠性评价和合理选用直接关系到输电线路的安全运行，哪种型式的绝缘子更适合油田电网高压输电线路呢?

2 对绝缘子可靠性评价的五项准则
