测绝缘的原理

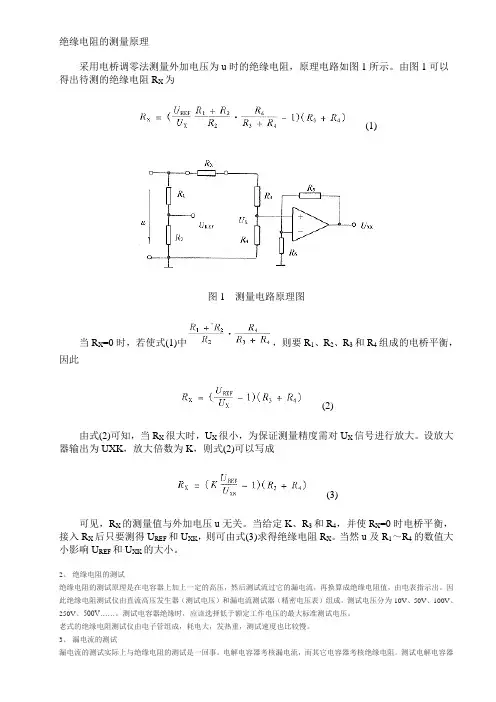

绝缘电阻的测量原理

采用电桥调零法测量外加电压为u时的绝缘电阻，原理电路如图1所示。由图1可以得出待测的绝缘电阻RX为

(1)

图1 测量电路原理图

当RX=0时，若使式(1)中，则要R1、R2、R3和R4组成的电桥平衡，因此

(2)

由式(2)可知，当RX很大时，UX很小，为保证测量精度需对UX信号进行放大。设放大器输出为UXK，放大倍数为K，则式(2)可以写成

(3)

可见，RX的测量值与外加电压u无关。当给定K、R3和R4，并使RX=0时电桥平衡，接入RX后只要测得UREF和UXK，则可由式(3)求得绝缘电阻RX。当然u及R1～R4的数值大小影响UREF和UXK的大小。

2、 绝缘电阻的测试

绝缘电阻的测试原理是在电容器上加上一定的高压，然后测试流过它的漏电流，再换算成绝缘电阻值，由电表指示出。因此绝缘电阻测试仪由直流高压发生器（测试电压）和漏电流测试器（精密电压表）组成。测试电压分为10V、50V、100V、250V、500V……。测试电容器绝缘时，应该选择低于额定工作电压的最大标准测试电压。

老式的绝缘电阻测试仪由电子管组成，耗电大，发热重，测试速度也比较慢。

3、 漏电流的测试

漏电流的测试实际上与绝缘电阻的测试是一回事。电解电容器考核漏电流，而其它电容器考核绝缘电阻。测试电解电容器漏电流时，测试电压需要和电容器的额定电压相同，所以漏电流测试仪的测试电压要求能够从0伏连续调节到500伏，以满足繁多的额定电压。另外电解电容器的漏电流也比其它电容器大得多，使得漏电流测试仪与绝缘电阻测试仪不太相同。

1，绝缘电阻表主要由三部分组成。

第一是直流高压发生器，用以产生一直流高压。

第二是测量回路。

第三是显示。

(1)直流高压发生器

测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…

使用摇表测绝缘的正确方法

（1） 首先选用与被测元件电压等级相适应的摇表，对于500V及以下的线路或电气设备，应使用500V或1000V的摇表。对于500V以上的线路或电气设备，应使用1000V或2500V的摇表。

（2） 用摇表测试高压设备的绝缘时，应由两人进行。

（3） 测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。并且要查明线路或电气设备上无人工作后方可进行。

（4） 摇表使用的表线必须是绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。

（5） 测量前应对摇表进行开路校检。摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“0”。说明摇表功能良好，可以使用。

（6） 测试前必须将被试线路或电气设备接地放电。测试线路时，必须取得对方允许后方可进行。

（7） 测量时，摇动摇表手柄的速度要均匀120r／min为宜；保持稳定转速1min后，取读数，以便躲开吸收电流的影响。

（8） 测试过程中两手不得同时接触两根线。

（9） 测试完毕应先拆线，后停止摇动摇表。以防止电气设备向摇表反充电导致摇表损坏。

（10） 雷电时，严禁测试线路绝缘。

物本1201班 第一小组

潘荣杰，聂姝，吕舒鹏，朱建宇，韩娟，王金凤，弥倩琴，王震，张毛毛，吴松伟

测不准原理

测不准原理是误译，更严格的叫法是不确定关系。只是在描述时用了波的描述而不是用的粒子描述，对其本身的解释并不需涉及观测。量子论就是采用波函数的观点，以薛定谔方程为假设（注意是假设，就像狭义相对论的两条基本假设一样）来构建的一个理论体系，然后它能解释实验。不确定关系简单点说是：由波函数确定的一个物理对象，对其某个力学量描述本身就会弥散（比如你要说一个波在空间什么位置，其他力学量同理，当然，不考虑处在力学量本征态的情况），两个力学量弥散的程度满足不确定关系。 观测的问题是量子论年代久远而尚未得到解决的问题，一般常见的解释是波函数的塌缩。也就是在测量前，系统可能处在某个力学量的本征态或者几个本征态的叠加态上，当我们对这个力学量进行测量时，波函数将塌缩到测量值所对应的本征态上（但是，一般认为，任何一个（或者说绝大多数）力学量的本征态都是完备的，可以构成希尔伯特空间的一组基，对于测量所得到的力学量本征态而言，其对其他力学量来说可能是叠加态）这是观测对系统施加的影响。是观测将一个可能态变成另一个可能态。而不确定关系是，即使不施加观测，对于处在一个态中的粒子，它的力学量也将满足不确定性关系。不确定关系中的ΔAΔB(常见点用动量－位置就是ΔpΔx)不是指观测值与实际值的偏差，而是指力学量的统计方差平方根（如果您学过统计，波函数实际确定了力学量值的分布概率，就知道由此可以完全通过统计方法的求出方差而不用通过测量） 量子力学如果根基有什么不稳定的话，在于波函数的塌缩解释而不在于不确定关系。测不准原理来源于物质的二象性。既是微粒，又是波，这是微观物体表现出来的性质，所以测不准原理是物质的客观规律，不是测量技术和主观能力的问题。

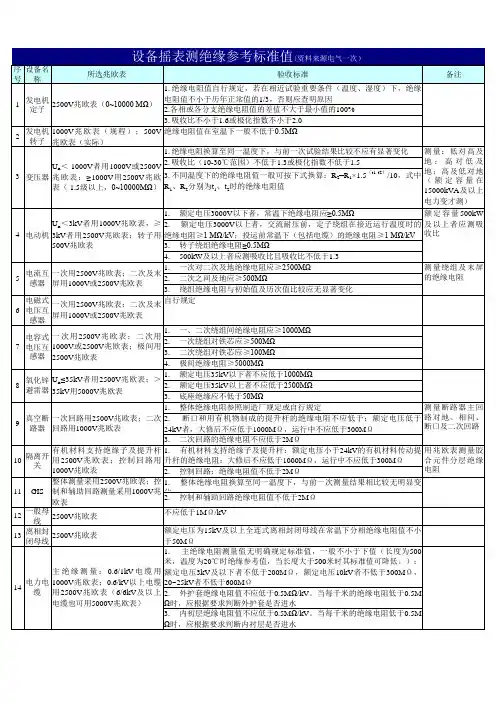

序号设备名称所选兆欧表验收标准备注1.绝缘电阻值自行规定，若在相近试验重要条件（温度、湿度）下，绝缘电阻值不小于历年正常值的1/3，否则应查明原因2.各相或各分支绝缘电阻值的差值不大于最小值的100%3. 吸收比不小于1.6或极化指数不小于2.02发电机转子1000V兆欧表（规程）；500V兆欧表（实际）绝缘电阻值在室温下一般不低于0.5MΩ1. 绝缘电阻换算至同一温度下，与前一次试验结果比较不应有显著变化2. 吸收比（10-30℃范围）不低于1.3或极化指数不低于1.53.不同温度下的绝缘电阻值一般可按下式换算：R2=R1×1.5（t1-t2）/10，式中R1、R2分别为t1、t2时的绝缘电阻值1. 额定电压3000V以下者，常温下绝缘电阻应≥0.5MΩ2. 额定电压3000V以上者，交流耐压前，定子绕组在接近运行温度时的绝缘电阻≥1 MΩ/kV；投运前常温下（包括电缆）的绝缘电阻≥1 MΩ/kV3. 转子绕组绝缘电阻≥0.5MΩ4. 500kW及以上者应测吸收比且吸收比不低于1.31. 一次对二次及地绝缘电阻应≥2500MΩ2. 二次之间及地应≥500MΩ3. 绕组绝缘电阻与初始值及历次值比较应无显著变化6电磁式电压互感器一次用2500V兆欧表；二次及末屏用1000V或2500V兆欧表自行规定1. 一、二次绕组间绝缘电阻应≥1000MΩ2. 一次绕组对铁芯应≥500MΩ3. 二次绕组对铁芯应≥100MΩ4. 极间绝缘电阻≥5000MΩ1. 额定电压35kV以下者不应低于1000MΩ2. 额定电压35kV以上者不应低于2500MΩ3. 底座绝缘应不低于50MΩ1. 整体绝缘电阻参照制造厂规定或自行规定2. 断口和用有机物制成的提升杆的绝缘电阻不应低于：额定电压低于24kV者，大修后不应低于1000MΩ，运行中不应低于300MΩ3. 二次回路的绝缘电阻不应低于2MΩ1. 有机材料支持绝缘子及提升杆：额定电压小于24kV的有机材料传动提升杆的绝缘电阻：大修后不应低于1000MΩ，运行中不应低于300MΩ2. 控制回路：绝缘电阻值不低于2MΩ1. 整体绝缘电阻换算至同一温度下，与前一次测量结果相比较无明显变化2. 控制和辅助回路绝缘电阻值不低于2MΩ12一般母线2500V兆欧表不应低于1MΩ/kV13离相封闭母线2500V兆欧表额定电压为15kV及以上全连式离相封闭母线在常温下分相绝缘电阻值不小于50MΩ1. 主绝缘电阻测量值无明确规定标准值，一般不小于下值（长度为500米，温度为20℃时绝缘参考值，当长度大于500米时其标准值可降低。）：额定电压3kV及以下者不低于200MΩ，额定电压10kV者不低于300MΩ，20~25kV者不低于600MΩ2. 外护套绝缘电阻值不应低于0.5MΩ/kV。当每千米的绝缘电阻低于0.5MΩ时，应根据要求判断外护套是否进水3. 内初层绝缘电阻值不应低于0.5MΩ/kV。当每千米的绝缘电阻低于0.5MΩ时，应根据要求判断内衬层是否进水11GIS整体测量采用2500V兆欧表；控制和辅助回路测量采用1000V兆欧表
