洛氏硬度计的使用说明

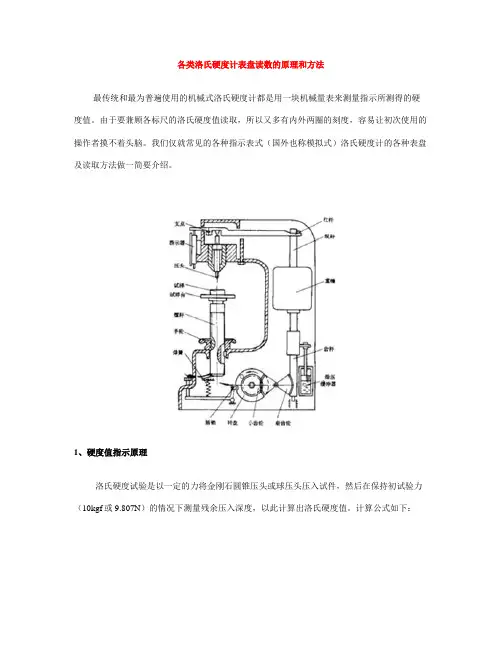

各类洛氏硬度计表盘读数的原理和方法

最传统和最为普遍使用的机械式洛氏硬度计都是用一块机械量表来测量指示所测得的硬度值。由于要兼顾各标尺的洛氏硬度值读取，所以又多有内外两圈的刻度，容易让初次使用的操作者摸不着头脑。我们仅就常见的各种指示表式（国外也称模拟式）洛氏硬度计的各种表盘及读取方法做一简要介绍。

1、硬度值指示原理

洛氏硬度试验是以一定的力将金刚石圆锥压头或球压头压入试件，然后在保持初试验力（10kgf或9.807N）的情况下测量残余压入深度，以此计算出洛氏硬度值。计算公式如下：

式（1）是使用金刚石压头时计算公式，式（2）是使用钢球压头时的公式。

绝大多数洛氏硬度计都是将压头主轴处的压入试件表面所产生的位移，经过5：1的测量杠杆进行机械放大传递到指示表上。(如图1所示）此时，压头主轴上0.002mm的位移传递到指示表上就是0.002X5=0.01mm,我们知道压头主轴的0.002mm就是一个洛氏硬度单位。也就是说通过一个5：1的机械放大完成了e/0.002的计算。 指示表指针旋转一圈表示的位移量是1mm,所以表盘上一圈代表了100个洛氏硬度单位。于是有了一圈100分度的刻度盘（通常为黑色）。这样的刻度盘（图2）就可以直接完成公式（1）的计算。

当使用钢球压头试验而采用公式（2）的时，可将公式（2）变换成：在公式（1）上增加了30个刻度单位的偏移。公式可以写成：

于是将刻度偏移30个洛氏硬度单位，便形成了表盘的内圈刻度（如图3是一个完整的洛氏硬度指示表的表盘示意图）。此时采用公式（2）计算的钢球压头的洛氏硬度也可从表盘的内圈刻度值上读取了。 采用这类表盘的硬度计有：

PHR-100型磁力式洛氏硬度计 PHR系列链式洛氏硬度计 PHR大型便携式洛氏硬度计（模具硬度计） PHR小型便携式洛氏硬度计 HR-150A洛氏硬度计

洛氏硬度计的使用方法,洛氏硬度计常见故障及排除,洛氏硬度计的故障分析

洛氏硬度计的使用方法

1 洛氏硬度计压头的选用

洛 氏 硬 度计是通过压头向试件施加两种不同的载荷，然后测量第一次较小的预载荷（98N)与主载荷之间的压痕深度来确定硬度,压痕的深度由主载荷卸载后的硬度计表盘仁读出.压痕的数值随着试件硬度的提高而减少，通常材料越硬，其强度越高，在受力时抗变形和抗断裂的能力越强。

洛氏 硬 度 计有两类基本压头类型。一类是1200圆锥形金刚石压头(分C型和A型)，用于硬材料，如淬火钢、渗氮钢和硬铸铁等，用C型金刚石压头，主载荷为1 500P，测量结果标识为HRC。但是C型压头不能用来测量硬质合金这样极硬的材料或者表面硬化深度较浅的钢和薄钢板，这时应使用A型金刚石压头，主载荷为600N,测量结果标识为HRA.另一类压头为硬质合金钢球（B型压头)，可用于较软材料的硬度检测。用来测硬度较高的材料时，钢球可能会压变形。主载荷为980N，测量结果标识为HM。

a 硬度测试步骤

（1 ）根 据 对材料硬度的估测,选择合适的硅码与压头，将加载手摇曲柄拉倒向前的位置（即卸除载荷的位置)。

（2 ）将 适 当的砧台放在螺纹升降台上，操作时砧台千万别碰压头。

（3 )将 试 件放在砧台上，摇动手轮，提升试件直到试件与压头接触，然后慢慢地摇动手轮直到刻度盘上的小指针接近垂直位置。观察刻度盘上的长指针,使长指针接近垂直位置，长指针偏离垂直位置不超过5格此时转动表盘使长指案对零.此时已加上了预载荷(98N)。这是实际加压测试的起始点。

（4 )顺 时 针扳下曲柄，施加主载荷。

（5 ）长 指 针停止移动后等候2s,然后逆时针一推动曲柄卸掉主载荷.

（6 ）在 刻 度盘上依据压头类型和主载荷情况，读取洛氏硬度值.由于洛氏硬度测试时的可重复性较差，为保证测试精度，测试时应在试样表面不同位置取3—5个测试点，取算术平均值.

3 洛氏硬度测试时注意事项

洛氏硬度测试实验操作方法和步骤

洛氏硬度测试是一种常用的材料硬度测试方法,常用于评估材料的弹性、强度和耐磨性等特性。下面是洛氏硬度测试实验操作方法和步骤的详细介绍。

1. 准备实验设备

首先需要准备洛氏硬度测试实验设备,包括硬度计、测试刀、试验板、压入器等。其中硬度计是测试洛氏硬度的重要工具,需要选择适当的型号。硬度计的选择要根据被测试材料的硬度范围和测试要求来决定。

2. 测量硬度

将测试刀切割一片试验板,使其具有一定的形变,然后将其压入硬度计的压入器中。通过调整压入器的压入程度,控制试验板受到的硬度压力,从而测量试验板硬度值,得出硬度计读数。硬度值的单位为莫氏硬度(H)。

3. 计算洛氏硬度

根据洛氏硬度计算公式,可以计算出洛氏硬度值。公式为:

洛氏硬度(H) = 104 - 2 × 接触面积 × 压入程度/25

其中,接触面积是指试验板与硬度计接触面积,压入程度是指试验板受到的硬度压力。

4. 数据处理

测量得到的硬度值需要进行处理,以确保结果的准确性和一致性。通常需要将测量结果进行标准化,然后将其转换为常用的硬度单位,如莫氏硬度(H)或布氏硬度(HB)等。

5. 实验结果分析

根据实验结果,可以对被测试材料的性能进行分析和评估。一般来说,洛氏硬度测试可以用于检测材料的弹性、强度和硬度,以及评估材料的耐磨性等特性。通过实验结果的分析,可以确定被测试材料在不同条件下的性能变化,为材料的设计和改进提供参考。

洛氏硬度测试是一种常用的材料硬度测试方法,具有操作简单、结果准确、数据可靠等优点。通过实验操作方法和步骤的详细介绍,可以更好地理解和应用洛氏硬度测试方法。

洛氏硬度计调整方法

1.引言

1.1 概述

洛氏硬度计是一种常用的硬度测量仪器，广泛应用于材料科学和工程领域。它通过测量物体表面受力后产生的弹性变形程度来间接评估材料的硬度。

本文将详细介绍洛氏硬度计的调整方法，以帮助读者更好地理解如何正确使用这一仪器进行硬度测量。在正文的后续部分，将围绕洛氏硬度计的基本原理和调整方法进行阐述，并提供针对一些常见问题的解决方案。

在探讨洛氏硬度计调整方法之前，我们将先简要介绍洛氏硬度计的基本原理，以便读者能够更好地理解其工作原理和调整过程。然后，我们将逐步介绍洛氏硬度计的调整方法，包括如何调整测量头和读数镜，以及如何校准压力和校准硬度示值等等。

通过仔细阅读本文，读者们将能够掌握洛氏硬度计的调整方法，从而能够准确、可靠地进行硬度测量工作。此外，本文还将提供一些调整中的常见问题和解决方案，帮助读者更好地应对实际使用中可能遇到的困难。

总而言之，本文将全面介绍洛氏硬度计的调整方法，帮助读者更好地了解和应用这一仪器，为材料硬度测量工作提供有效的技术支持。在结论部分，将对本文内容进行总结，并提出一些建议，希望能够对读者在洛氏硬度计的调整和使用中起到一定的指导作用。

1.2 文章结构

文章结构： 本文主要分为引言、正文和结论三个部分。

引言部分主要概述了洛氏硬度计的调整方法相关的背景和意义，介绍了本文的目的和文章结构。

正文部分分为两个小节，分别是洛氏硬度计的基本原理和洛氏硬度计的调整方法。

在洛氏硬度计的基本原理部分，将详细介绍洛氏硬度计的工作原理和测试原理，包括仪器的组成结构和使用原理。

在洛氏硬度计的调整方法部分，将详细说明如何正确地进行洛氏硬度计的调整，包括准备工作、调整步骤以及注意事项。

结论部分将对整篇文章进行总结，并提出一些建议，以进一步完善洛氏硬度计的调整方法。

通过以上文章结构，读者可以清晰地了解到本文的内容安排和逻辑顺序，有助于读者准确理解和掌握洛氏硬度计的调整方法。
