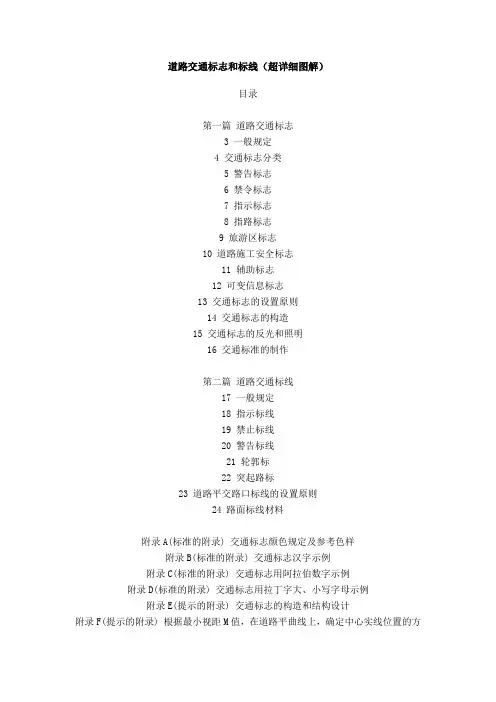

道路交通标志和标线（超详细图解）
目录
第一篇 道路交通标志
3 一般规定
4 交通标志分类
5 警告标志
6 禁令标志
7 指示标志
8 指路标志
9 旅游区标志
10 道路施工安全标志
11 辅助标志
12 可变信息标志
13 交通标志的设置原则
14 交通标志的构造
15 交通标志的反光和照明
16 交通标准的制作
第二篇 道路交通标线
17 一般规定
18 指示标线
19 禁止标线
20 警告标线
21 轮郭标
22 突起路标
23 道路平交路口标线的设置原则
24 路面标线材料
附录A(标准的附录) 交通标志颜色规定及参考色样
附录B(标准的附录) 交通标志汉字示例
附录C(标准的附录) 交通标志用阿拉伯数字示例
附录D(标准的附录) 交通标志用拉丁字大、小写字母示例
附录E(提示的附录) 交通标志的构造和结构设计
附录F(提示的附录) 根据最小视距M值，在道路平曲线上，确定中心实线位置的方
法
附录G(标准的附录) 路面标线用文字示例
附录H(提示的附录) 交通标志制作图示例
附录I(提示的附录) 交通标志专用名词中英对照
附录J(提示的附录) 道路施工安全设施设置示例
附录K(提示的附录) 交通标志中文名称索引
附录L(提示的附录) 交通标线中文名称索引
本文由 拼厦门 发表，若无原创声明，均转载自其它媒体/网站/论坛。
转载目的在于传递更多信息，并不代表发表 拼厦门 和〖拼厦门论坛〗赞同其观点和对其真实性负责。
版权归原创者所有，若有版权问题请与管理员联系的，管理员和版主有权不事先通知发贴者而删除本文!
6 禁令标志
6.1 禁令标志的颜色，除个别标志外，为白底，红圈，红杠，黑图案。图案压杠。
6.2 禁令标志的形状为圆形、八角形、顶角向下的等边三角形。
6.3 禁令标志的尺寸代号，如图2所示。其各部尺寸的最小值根据道路计算行车速度按表3选取。

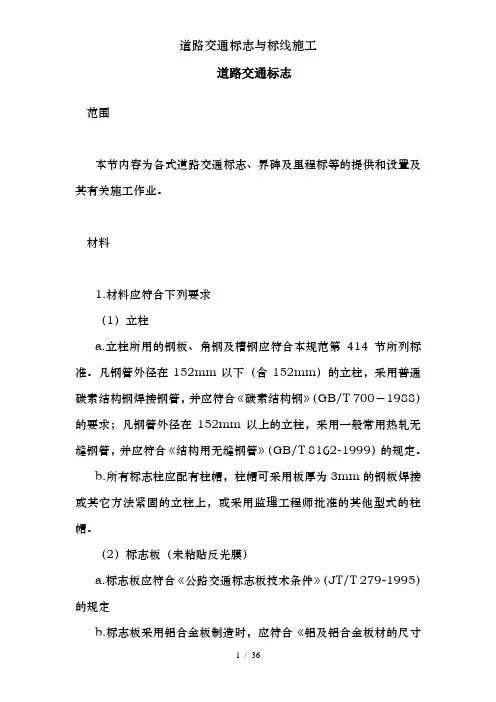

道路交通标志与标线施工
1 / 36 道路交通标志
范围
本节内容为各式道路交通标志、界碑及里程标等的提供和设置及其有关施工作业。
材料
1.材料应符合下列要求
（1）立柱
a.立柱所用的钢板、角钢及槽钢应符合本规范第414节所列标准。凡钢管外径在152mm以下（含152mm）的立柱，采用普通碳素结构钢焊接钢管，并应符合《碳素结构钢》（GB/T 700－1988）的要求；凡钢管外径在152mm以上的立柱，采用一般常用热轧无缝钢管，并应符合《结构用无缝钢管》（GB/T 8162-1999）的规定。
b.所有标志柱应配有柱帽，柱帽可采用板厚为3mm的钢板焊接或其它方法紧固的立柱上，或采用监理工程师批准的其他型式的柱帽。
（2）标志板（未粘贴反光膜）
a.标志板应符合《公路交通标志板技术条件》（JT/T 279-1995）的规定
b.标志板采用铝合金板制造时，应符合《铝及铝合金板材的尺寸道路交通标志与标线施工
2 / 36 及允许偏差》（GB/T 3194－1998）和《铝及铝合金板材》（GB/T
3860－1997）的规定；采用薄钢板制造时，应符合《冷轧钢板》（GB/T 708－1988）和《连续热镀锌薄钢板和钢带》（GB/T 2518－1988）的规定。标志板背面的滑动槽钢和三角钢可采用铝合金挤压型材制成，并符合《工业用铝及铝合金热挤压型材》（GB/T
6892-1986）的规定。标志板所用铝合金板其最小厚度应不小于2mm。
c.标志板面应无裂缝或其它表面缺陷；标志板边缘应整齐、光滑；标志板的外形尺寸偏差为±5mm，若外形尺寸大于1.2m2时，其偏差为其外形尺寸的±0.5％；标志板应平整，表面无明显皱纹、凹痕或变形，每平方米范围内的平整度公差不应大于1.0mm。
d.除尺寸大的指路标志外，所有标志板应由单块铝合金板或薄钢板加工制成，不允许拼接。
e.考虑到大型指路标志在制造、运输、安装过程中的困难，厂家在制造过程中，应在监理工程师指示下，根据标志板面设计的具体情况采取适当分割的办法来制造，在安装时可按标志板拼接设计中规定的方法拼接。
交通标志
1.警告标志
十字交叉 禁止驶入 T形交叉 T形交叉
除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。五路以上的路口均按十字路口对待。 丁字形标志原则上设在与交叉口形状相符的道路上。右侧丁字路口，此标志设在进入T字路口以前的适当位置。 丁字形标志原则上设在与交叉口形状相符的道路上。左侧丁字路口此标志设在进入丁字路口以前的适当位置。 丁字形标志原则上设在与交叉口形状相符的道路上。此标志设在进入T字路口以前的适当位置。
Y形交叉 环形交叉 向左急弯路 向右急弯路
设在Y形路口以前的适当位置。 有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。 表向左急弯路标志设在左急转弯的道路前方适当位置。 向右急弯路标志，设在右急转弯的道路前方适当位置。
反向弯路 连续弯路 上陡坡 下陡坡
此标志设在两个相邻的方向相反的弯路前适当位置。 此标志设在有连续三个以上弯路的道路以前适当位置。 此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。 此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
两侧变窄 右侧变窄 左侧变窄 窄桥
车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。 表车行道右侧缩窄。此标志设在窄路以前适当位置。 车行道左侧缩窄。此标志设在窄路以前适当位置。 此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。
双向交通 注意行人 注意儿童 注意牲畜
表双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。 一般设在郊外道路上划有人行横道的前方。城市道路上因人行横道线较多，可根据实际需要设置。 此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。 此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。
道路交通标志和标线
经历过驾照考试的朋友可能在科目一的理论考试里感觉最难的就是那些图解标志了，理论一考试里有很多的标志，我们不得不一一的认识，而且很容易混乱，道路路标有很多，有的人经常开车也未必认得完现在道路上的路标图解，今天经验书就给大家整理了几乎所有的道路交通标志和标线路标图解，让大家一起了解一下，一起看一下。 目录 道路交通标志 1、警告标志 2、禁令标志 3、指示标志 4、指路标志 5、旅游区标志 6、道路施工安全标志 7、辅助标志 道路交通标线 8、禁止标线 9、指示标线 10、警告标线 解读常见类型交通标志 教你看懂交通标线 新老司机必读！解读常见的交通信号标识 ★道路交通标志 1、警告标志
十字交叉 T形交叉 除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。五路以上的路口均按十字路口对待。 丁字形标志原则上设在与交叉口形状相符的道路上。右侧丁字路口，此标志设在进入T字路口以前的适当位置。
T形交叉 T形交叉 丁字形标志原则上设在与交叉口形状相符的道路上。左侧丁字路口此标志设在进入丁字路口以前的适当位置。 丁字形标志原则上设在与交叉口形状相符的道路上。此标志设在进入T字路口以前的适当位置。 Y形交叉 环形交叉 设在Y形路口以前的适当位置。
有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。 向左急弯路 向右急弯路 向左急弯路标志设在左急转弯的道路前方适当位置。 向右急弯路标志，设在右急转弯的道路前方适当位置。 反向弯路 连续弯路 此标志设在两个相邻的方向相反的弯路前适当位置。 此标志设在有连续三个以上弯路的道路以前适当位置。 上陡坡 下陡坡
