cfg桩施工工艺流程

CFG桩施工合同

发包单位： （以下简称甲方）

承包单位： （以下简称乙方）

为确保Xxx的施工按期按质完成，实现创建优良工程的目标，根据《中华人民共和国合同法》及相关规定，明确甲、乙双方的责任和权益，本着平等自愿、互利互惠的原则，经双方充分协商，就甲方的CFG桩工程达成以下协议：

第一条 工程概况

1.1工程名称：CFG桩工程。

1.2合同范围：包工不包料，乙方按照甲方提供的施工图纸及技术要求自行组织满足工程质量、进度要求的人员、施工机械设备进行施工，直到工程完成并验收合格交付可新型下道工序施工为止

甲方根据乙方施工安全、质量、进度情况随时予以调整其施工任务，乙方不得有任何异议。

1.3CFG桩工程内容：钻孔、填料、混凝土灌注、锯桩头、临时驻地建、设安全文明施工等关于CFG桩施工的工作内容。

1.4合同工期：从接到甲方进场通知起至甲方指令结束时止，暂时预定四个月。

1.5工程质量等级

1.5.1工程质量要求：按照设计文件及国家、铁道部现行的铁路工程建设施工规范、客运专线验收质量标准，施工技术条件、施工指南及相关规定进行施工，符合铁道部现行的客运专线铁路工程施工质量验收标准，工程一次验收率达到100%，优良率达到100%以上。

1.5.2本工程实行工程质量终身制。凡因乙方原因造成工程质量达不到验收标准，乙方必须在甲方规定时间内无偿返工直至达到铁道部工程质量验收标准，否则甲方不予验工计价，勒令不改者，甲方有权提前单方面解除合同。同时乙方承担由此给甲方造成的损失。

1.5.3技术质量要求：以甲方提供技术交底为准。

乙方必须保证安施工规范、施工要求及甲方提供的技术交底要求施工，保证CFG桩的强度及完整性和断面尺寸等质量标准达到设计要求，如乙方施工原因造成的质量问题，影响了甲方的总体进度及甲方的信誉，乙方必须承担由此所发生的全部经济损失，并赔偿甲方因此造成的一切经济损失，如情节严重或屡禁再犯，甲方有权对乙方进行违约处理，对工程拒绝结算。

CFG桩施工工艺

一、CFG桩简介

CFG桩即水泥粉煤灰碎石桩，由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的具有一定强度的可变强度桩。CFG桩是一种低强度混凝土桩，可充分利用桩间土的承载力共同作用，并可传递荷载到深层地基中去，具有较好的技术性能和经济效果。

通过调整水泥掺量及配比，其强度等级在C15-C25之间变化，是介于刚性桩与柔性桩之间的一种桩型。CFG桩一般不用计算配筋，并且还可利用工业废料粉煤灰和石屑作掺和料，进一步降低了工程造价。

二、CFG桩施工工艺的分类

(1)长螺旋钻孔灌注成桩，适用于地下水位以上的粘性土、粉土、人工填土地基；

(2)泥浆护壁钻孔灌注成桩，适用于粘性土、粉土、砂土、人工填土、碎石（砾）石土及风化岩层分布的地基；

(3)长螺旋钻孔、管内泵压混合料成桩，适用于粘性土、粉土、砂土等地基，以及对噪音及泥浆污染要求严格的场地；

(4)振动沉管灌注成桩，适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基。

此处将以振动沉管灌注桩桩为例，对其具体施工工艺和流程进行讲解。

三、 振动沉管灌注桩简介

1．振动沉管灌注桩（亦称为沉拔管灌注桩），其主要是依靠桩的锤产生的激振力，使桩管沉入土中，在桩管内灌入砼，并伴随着振动拔管的过程，使桩身砼密实。

2.振动沉管灌注桩的优缺点：

优点：施工工期短，操作工艺简易，承载力高，施工方便，节省材料等优点，被广泛地应用于软弱地区的地基处理。

缺点：由于其成孔、灌注砼、成桩等都处于隐蔽状态，施工质量无法准确控制。

无法用测绳准确测量出灌注砼的高度，在灌注雨污水管道部位的CFG桩时，对桩身长度控制不理想。

四、 振动沉管灌注桩施工工艺和流程

1.测量放样

测量队根据图纸，对施工基桩和边桩进行交底，进行桩位布置。用白灰撒出左右边线，按布置图和现场实际情况拉线放样，并且测出原地面高程。

2.钻机就位对中

CFG桩机就位完成后，按照设计要求在桩中心点插一个标杆（可以一次性方便筷代替），放好桩位后，移动CFG桩机到达指定桩位，用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心。开钻前量好钻具长度，并在机架上画上明显的进尺深度，保证成孔深度和有效桩长。桩机就位必须铺垫平稳，立柱垂直稳定牢固，钻头对准桩位。检查钻头活门是否闭合后，进行钻机就位，成孔钻机就位后必须平整稳固，在施工中不发生倾斜、移动，同时调整钻机水平。

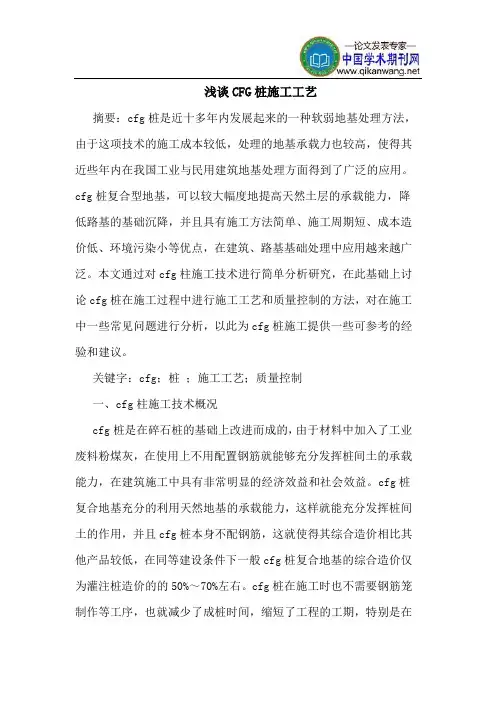

浅谈CFG桩施工工艺

摘要：cfg桩是近十多年内发展起来的一种软弱地基处理方法，由于这项技术的施工成本较低，处理的地基承载力也较高，使得其近些年内在我国工业与民用建筑地基处理方面得到了广泛的应用。cfg桩复合型地基，可以较大幅度地提高天然土层的承载能力，降低路基的基础沉降，并且具有施工方法简单、施工周期短、成本造价低、环境污染小等优点，在建筑、路基基础处理中应用越来越广泛。本文通过对cfg柱施工技术进行简单分析研究，在此基础上讨论cfg桩在施工过程中进行施工工艺和质量控制的方法，对在施工中一些常见问题进行分析，以此为cfg桩施工提供一些可参考的经验和建议。

关键字：cfg；桩 ；施工工艺；质量控制

一、cfg柱施工技术概况

cfg桩是在碎石桩的基础上改进而成的，由于材料中加入了工业废料粉煤灰，在使用上不用配置钢筋就能够充分发挥桩间土的承载能力，在建筑施工中具有非常明显的经济效益和社会效益。cfg桩复合地基充分的利用天然地基的承载能力，这样就能充分发挥桩间土的作用，并且cfg桩本身不配钢筋，这就使得其综合造价相比其他产品较低，在同等建设条件下一般cfg桩复合地基的综合造价仅为灌注桩造价的的50%～70%左右。cfg桩在施工时也不需要钢筋笼制作等工序，也就减少了成桩时间，缩短了工程的工期，特别是在

利用长螺旋成孔泵送砼法进行cfg桩施工时，成孔成桩一次性完成，更加快了施工速度，即节约了成本又缩短了工程施工周期。

二、cfg桩施工方法分类及要求

（一）振动沉管灌注施工单一地基处理方式的cfg桩

1、材料配合比设计、施工条件测试项目：

a.进行施工前：水泥、粉煤灰、混凝土砂及碎石等建筑原材料检测。

b.建设施工中：检查桩体建筑材料配合比、坍落度和拔管速度、成孔深度。

CFG桩

一．简介

通过调整水泥掺量及配比，其强度等级在C15-C25之间变化，是介于刚性桩与柔性桩之间的一种桩型。CFG桩和桩间土一起，通过褥垫层形成CFG桩复合地基共同工作，故可根据复合地基性状和计算进行工程设计。CFG桩一般不用计算配筋，并且还可利用工业废料粉煤灰和石屑作掺和料，进一步降低了工程造价。CFG桩是英文Cement Fly-ash Gravel的缩写，意为水泥粉煤灰碎石桩，由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的可变强度桩。

二．适用范围

应根据现场条件选用下列施工工艺：

1、长螺旋钻孔灌注成桩， 适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的桩土.

2、长螺旋钻孔、管内泵压混合料灌注成桩， 适用于粘性土、粉土、砂土， 以及对噪声或泥浆污染要求严格的场地.

3、振动沉管灌注成桩， 适用于粉土、粘性土及素填土地基.

三．材料要求

1、混凝土、混凝土外加剂和掺和料: 缓凝剂、粉煤灰， 均应符合相应标准要求， 其掺量应根据施工要求通过试验室确定.

2、严格按照配合比配制混合料。

3、长螺旋钻孔、管内泵压混合料灌注成桩施工的坍落度宜为160~200mm， 振动沉管灌注桩成桩施工的坍落度宜为30~50mm， 振动沉管灌注成桩后桩顶浮浆厚度不宜超过200mm.

4、长螺旋钻孔、管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应与拔管速度相配合，遇到饱和砂土或饱和粉土层，不得停泵待料；沉管灌注成桩施工拔管速度应按匀速控制，拔管速度应控制在1.2～1.5m/min左右，如遇淤泥或淤泥质土，拔管速度应适当放慢。

四．技术指标

1、混凝土、混凝土外加剂和掺和料: 缓凝剂、粉煤灰， 均应符合相应标准要求， 其掺量应根据施工要求通过试验室确定.

2、严格按照配合比配制混合料。

3、长螺旋钻孔、管内泵压混合料灌注成桩施工的坍落度宜为160~200mm， 振动沉管灌注桩成桩施工的坍落度宜为30~50mm， 振动沉管灌注成桩后桩顶浮浆厚度不宜超过200mm.
