电缆穿管管径对照表

在电缆布线和穿管过程中，选择合适的管径对于电缆的安装和运行至关重要。不同规格尺寸的电缆需要相应大小的穿管管径来确保电缆能够顺利通过，并保证电缆的安全性和可靠性。以下是电缆穿管管径对照表，可帮助您选择适当的管径。

1. 管径选择原则：

在选择管径时，需要根据电缆的外径、导体数量和预留空间来确定。一般情况下，穿管管径应大于电缆外径的1.5倍，并考虑到导线弯曲半径、施工操作等因素。

2. 不同电缆规格对应的穿管管径表：

电缆规格 电缆外径（mm） 穿管管径（mm）

2x1.5mm² 6.4 10

2x2.5mm² 7.5 12

3x1.5mm² 8.5 14

3x2.5mm² 9.6 16

3x4mm² 11.2 18

3x6mm² 13.2 21

4x1.5mm² 9.0 14

4x2.5mm² 10.2 16 4x4mm² 12.0 19

4x6mm² 14.4 23

...

3. 注意事项：

- 以上表格中仅列举了一部分典型电缆规格，实际应用中可能存在其他规格的电缆。

- 穿管管径的选择应综合考虑电缆规格、敷设环境、导线数量等因素，并留有一定的冗余空间。

- 若电缆规格不在表中，可以按照类似尺寸的电缆进行对比，选择相近的穿管管径。

综上所述，选择合适的电缆穿管管径对于正常运行和安全使用电缆至关重要。通过参考上述管径对照表，您可以根据不同的电缆规格选择合适的穿管管径。

合集下载

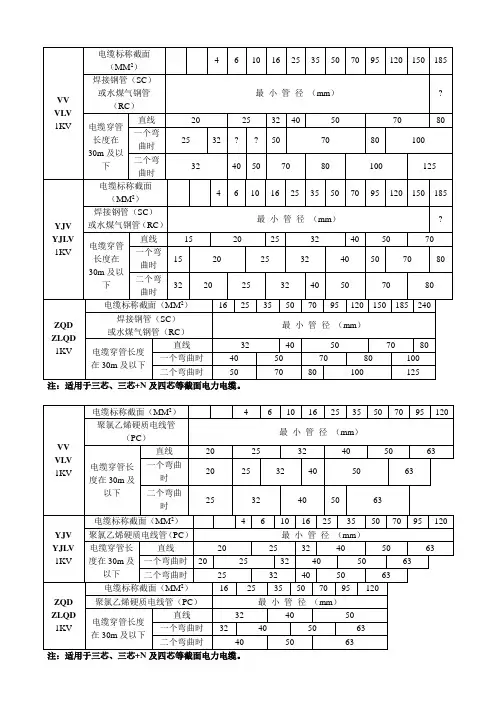

电缆穿管管径选择表

电缆穿管管径选择表

VV

VLV

1KV 电缆标称截面（MM2） 4 6 10 16 25 35 50 70 95 120 150 185

焊接钢管（SC）

或水煤气钢管（RC） 最 小 管 径 （mm） ?

电缆穿管长度在30m及以下 直线 20 25 32 40 50 70 80

一个弯曲时 25 32 ? ? 50 70 80 100

二个弯曲时 32 40 50 70 80 100 125

YJV

YJLV

1KV 电缆标称截面（MM2） 4 6 10 16 25 35 50 70 95 120 150 185

焊接钢管（SC）

或水煤气钢管（RC） 最 小 管 径 （mm） ?

电缆穿管长度在30m及以下 直线 15 20 25 32 40 50 70

一个弯曲时 15 20 25 32 40 50 70 80

二个弯曲时 32 20 25 32 40 50 70 80

ZQD

ZLQD

1KV 电缆标称截面（MM2） 16 25 35 50 70 95 120 150 185 240

焊接钢管（SC）

或水煤气钢管（RC） 最 小 管 径 （mm）

电缆穿管长度在30m及以下 直线 32 40 50 70

80

一个弯曲时 40 50 70 80 100

二个弯曲时 50 70 80 100 125

注：适用于三芯、三芯+N及四芯等截面电力电缆。

VV

VLV

1KV 电缆标称截面（MM2） 4 6 10 16 25 35 50 70 95 120

聚氯乙烯硬质电线管（PC） 最 小 管 径 （mm）

电缆穿管长度在30m及以下 直线 20 25 32 40 50 63

一个弯曲时 20 25 32 40 50 63

二个弯曲时 25 32 40 50 63

YJV

YJLV

1KV 电缆标称截面（MM2） 4 6 10 16 25 35 50 70 95 120

聚氯乙烯硬质电线管（PC） 最 小 管 径 （mm）

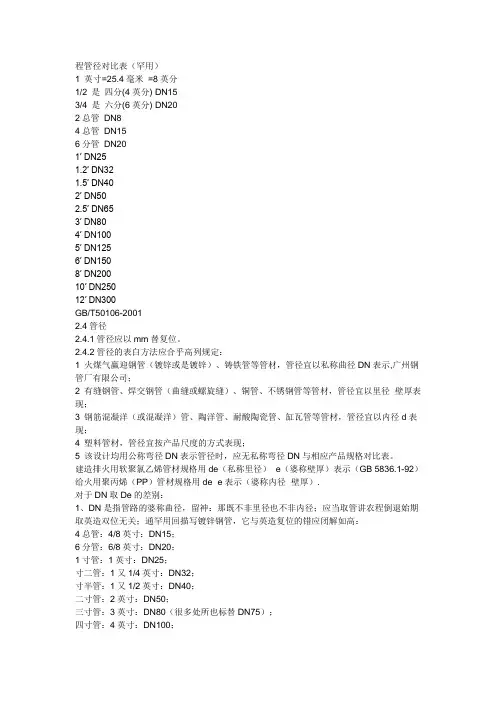

管径对照表

管径对照表

程管径对比表（罕用）

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2总管 DN8

4总管 DN15

6分管 DN20

1′ DN25

1.2′ DN32

1.5′ DN40

2′ DN50

2.5′ DN65

3′ DN80

4′ DN100

5′ DN125

6′ DN150

8′ DN200

10′ DN250

12′ DN300

GB/T50106-2001

2.4管径

2.4.1管径应以mm替复位。

2.4.2管径的表白方法应合乎高列规定：

1 火煤气赢迎钢管（镀锌或是镀锌）、铸铁管等管材，管径宜以私称曲径DN表示,广州钢管厂有限公司；

2 有缝钢管、焊交钢管（曲缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以里径×壁厚表现；

3 钢筋混凝洋（或混凝洋）管、陶洋管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表现；

4 塑料管材，管径宜按产品尺度的方式表现；

5 该设计均用公称弯径DN表示管径时，应无私称弯径DN与相应产品规格对比表。

建造排火用软聚氯乙烯管材规格用de（私称里径）×e（婆称壁厚）表示（GB 5836.1-92）

给火用聚丙烯（PP）管材规格用de×e表示（婆称内径×壁厚）.

对于DN取De的差别：

1、DN是指管路的婆称曲径，留神：那既不非里径也不非内径；应当取管讲农程倒退始期取英造双位无关；通罕用回描写镀锌钢管，它与英造复位的错应闭解如高：

4总管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

二寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多处所也标替DN75）；

四寸管：4英寸：DN100； De重要非指管路内径，个别采取De标注的，均须要标注败中径X壁厚的情势；

各种电缆穿管管径表-详细

各种电缆穿管管径表-详细

VV

VLV

0.6/1KV 电缆标称截面（MM2） 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185

焊接钢管（SC）

或水煤气钢管（RC） 最 小 管 径 （mm）

电缆穿管长度在30m及以下 直线 20 25 32 40 50 70 80

一个弯曲时 25 32 50 70 80 100

二个弯曲时 32 40 50 70 80 100 125

YJV

YJLV

0.6/1KV 电缆标称截面（MM2） 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185

焊接钢管（SC）

或水煤气钢管（RC） 最 小 管 径 （mm）

电缆穿管长度在30m及以下 直线 15 20 25 32 40 50 70

一个弯曲时 15 20 25 32 40 50 70 80

二个弯曲时 32 20 25 32 40 50 70 80

ZQD

ZLQD

0.6/1KV 电缆标称截面（MM2） 16 25 35 50 70 95 120 150 185 240

焊接钢管（SC）

或水煤气钢管（RC） 最 小 管 径 （mm）

电缆穿管长度在30m及以下 直线 32 40 50 70

80

一个弯曲时 40 50 70 80 100

二个弯曲时 50 70 80 100 125

注：适用于三芯、三芯+N及四芯等截面电力电缆。

VV

VLV

0.6/1KV 电缆标称截面（MM2） 1.5 2.5 4 6 10 16 25 35 50 70 95 120

聚氯乙烯硬质电线管（PC） 最 小 管 径 （mm）

电缆穿管长度在30m及以下 直线 20 25 32 40 50 63

一个弯曲时 20 25 32 40 50 63

二个弯曲时 25 32 40 50 63

YJV

YJLV

0.6/1KV 电缆标称截面（MM2） 1.5 2.5 4 6 10 16 25 35 50 70 95 120

电力电缆穿管的管径

电力电缆穿管的管径

型号电

压等级 标称截面 计算

外径d 1.6d 管径D 型号电

压等级 标称截面 计算

外径d 1.6d 管径D

MY-0.38/0.66 MYQ-0.3/0.5

4*4 20.9~23 40 3*2.5 12.1~13.4 25

4*6 22.9~25.1 40 3*2.5 10.7~11.8 20

4*10 27.8~30.6 50

3*16+1*10 30.3~33.3 65

3*25+1*16 36.4~40.1 65

3*35+1*16 40.5~44.6 80

3*50+1*16 45.5~50.1 80

3*70+1*25 51.5~55.1 100

MYP-0.66/1.14

4*10 31.7~34.9 65

3*16+1*10 34.2~37.6 65

3*25+1*16 40.3~44.3 80

3*35+1*16 44.4~48.8 80

3*50+1*16 51.5~54.6 100

3*70+1*25 53.9~59.3 100

3*95+1*25 62.1~68.1 125

VV 3*1.5 11 17.6 20

VLV 3*2.5 11.9 19.04 20

0.6/1KV 3*4.0 13.8 22.08 25 VV22 3*4.0 17 27.2 32

3芯 3*6 14.9 23.84 25 VLV22 3*6 18.1 28.96 32

3*10 17.6 28.16 32 0.6/1KV 3*10 20.8 33.28 40

3*16 19.9 31.84 32 3芯 3*16 23.1 36.96 40
