cad图层标准文件

cad图层设置标准模板在CAD设计中，图层设置是非常重要的一环，它直接关系到设计图纸的规范性和美观度。

因此，建立一个符合标准的CAD图层设置模板是非常有必要的。

本文将从图层命名、颜色设置、线型设置、线宽设置等方面，为大家详细介绍如何建立一个符合标准的CAD图层设置模板。

首先，我们来谈谈图层命名。

图层的命名应当具有一定的规范性和可读性，通常采用以下格式，图层类型-对象类型-特性。

比如，我们可以用“W-WALL-THICK”表示墙体的厚度，用“D-DOOR”表示门的图层。

这样的命名规范既方便我们在绘图时找到需要的图层，也有利于他人对图纸的理解和使用。

其次，颜色设置也是图层设置中的一个重要环节。

在CAD软件中，我们可以给不同的图层设置不同的颜色，以便在绘图时能够清晰地区分各个对象。

一般来说，我们可以按照以下规定来设置颜色，红色代表建筑外轮廓，绿色代表建筑内部结构，蓝色代表建筑设备等。

当然，这只是一个建议，具体的颜色设置可以根据实际需要进行调整。

另外，线型设置也是图层设置中的一个重要内容。

在CAD软件中，我们可以为不同的图层设置不同的线型，以便在绘图时能够清晰地表现出各个对象的特性。

比如，我们可以将实线用于建筑外轮廓，将虚线用于建筑内部结构，将点线用于建筑设备等。

这样的线型设置不仅可以使图纸更加美观，还可以使图纸更加直观、易懂。

最后，线宽设置也是图层设置中的一个重要环节。

在CAD软件中，我们可以为不同的图层设置不同的线宽，以便在打印时能够清晰地表现出各个对象的特性。

一般来说，我们可以将建筑外轮廓设置为粗线，将建筑内部结构设置为中等线，将建筑设备设置为细线。

这样的线宽设置不仅可以使图纸更加美观，还可以使图纸更加清晰、易读。

综上所述，建立一个符合标准的CAD图层设置模板是非常重要的。

通过合理的图层命名、颜色设置、线型设置、线宽设置等，我们可以使图纸更加规范、美观、易读。

因此，在进行CAD设计时，我们应当充分重视图层设置，努力建立一个符合标准的CAD图层设置模板，以提高设计效率和质量。

CAD 图层标准
②.次组码----由四个西文组成，用于进一步区分主组码类型，是可选项，用户可以自定义次组码。

次组码可以和不同主组码组合。

③.状态码----由四个西文组成，用于区分改建、加固房屋中该层实体的状态，是可选项。

备注：图层颜色可随项目的需求进行更改。

备注：图层颜色可随项目的需求进行更改。

备注：图层颜色可随项目的需求进行更改。

备注：图层颜色可随项目的需求进行更改。

备注：图层颜色可随项目的需求进行更改。

备注：图层颜色可随项目的需求进行更改。

图层控制标准
1、统一说明：
1.1关于0层
0层是默认层，不可以在0层上来画图的。

只在绘制图块时应使用0层，那么插入到那个层块的属性就是那个层，颜色是随层的。

2.2关于图层名称
使用天正默认图层，在不影响天正命令操作情况下可以修改部分图层名称，并尽量使用字母命名，以加快浏览速度。

3.3关于图层颜色
3.3.1不同的图层用不同的颜色，这有助于在颜色上就能明显的区别图层，方便打印时根据颜色设置线宽。

3.3.2颜色的选择应该根据打印时线宽的粗细来选择。

线型设置越宽的，该图层就应该选用越亮(暖色)的颜色；反之，该图层的颜色就应该选用8号或类似较深（冷）的颜色。

亮色显宽而深色显窄，这样可以在屏幕上就直观的反映出线形的粗细。

白色一般用于文字，图形尽量不要使用白色。

3.3.3图形颜色应随层，便于改图。

3.3.4为使图面更清晰美观，主要图层颜色选用亮色，次要图层选用暗色。

3.3.5应将不同比例的图分别放在不同文件里，避免填充颜色设置冲突。

3.4打印白图的线型宽度比硫酸图的稍窄，使图纸线条更清晰。

3.5对于一些可见建筑部件（与其它专业不相关联），使用一个图层表示。

3.6其他专业提供的条件图，尽量不要修改原图层名称。

2、图层控制列表：。

cad图层设置标准模板在CAD软件中，图层的设置是非常重要的，它能够帮助我们更好地组织和管理绘图中的各个元素，提高绘图效率和质量。

因此，建立一个合理的CAD图层设置标准模板是非常有必要的。

本文将介绍如何建立一个完善的CAD图层设置标准模板，希望能够对大家有所帮助。

首先，我们需要确定图层的命名规范。

图层的命名应该简洁明了，能够清晰地表达该图层所包含的内容。

一般来说，可以按照绘图对象的性质、功能或颜色来命名，比如“墙体”、“门窗”、“文字”等。

同时，为了方便管理，可以将相似性质的图层进行分类，比如将所有与建筑结构相关的图层放在一个名为“建筑结构”的图层组中。

其次，我们需要确定图层的颜色和线型。

图层的颜色和线型设置直接影响到绘图的清晰度和美观度。

一般来说，我们可以按照一定的规则来设置图层的颜色和线型，比如将建筑结构相关的图层设置为暗色，将装饰部分相关的图层设置为亮色，这样可以使不同类型的图层在绘图中更加清晰地区分开来。

另外，对于不同的绘图要求，我们也可以设置不同的线型，比如实线、虚线、点线等，以便更好地表达绘图内容。

然后，我们需要确定图层的打印属性。

在CAD软件中，我们可以为每个图层设置不同的打印属性，比如线宽、线型、颜色等。

这样可以使我们在打印绘图时，能够更好地控制各个图层的显示效果，使打印出来的图纸更加清晰、美观。

最后，我们需要确定图层的冻结和锁定状态。

在实际绘图过程中，有时候我们需要隐藏或锁定某些图层，以便更好地编辑其他图层。

因此，我们需要在图层设置标准模板中，规定哪些图层可以被冻结或锁定，哪些图层不可以被冻结或锁定，以便更好地控制绘图过程中的显示和编辑。

综上所述，建立一个完善的CAD图层设置标准模板是非常重要的，它可以帮助我们更好地组织和管理绘图中的各个元素，提高绘图效率和质量。

通过确定图层的命名规范、颜色和线型设置、打印属性以及冻结和锁定状态，我们可以建立一个符合自身需求的CAD图层设置标准模板，从而更好地应对各种绘图需求。

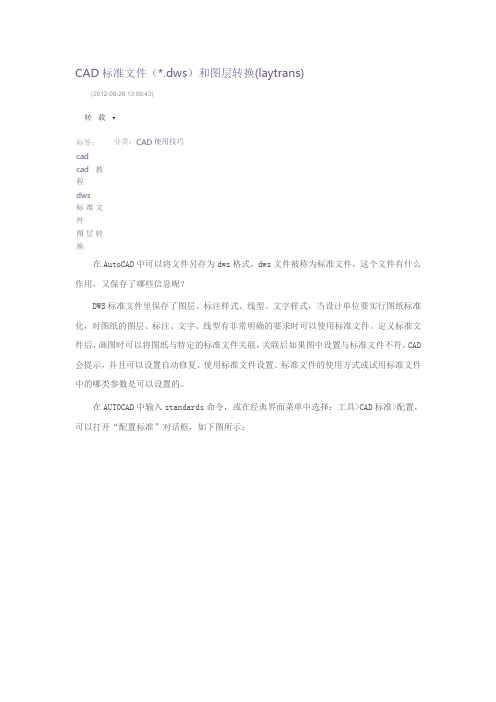

CAD标准文件（*.dws）和图层转换(laytrans)(2012-09-26 13:59:43)转载▼分类：CAD使用技巧标签：cadcad教程dws标准文件图层转换在AutoCAD中可以将文件另存为dws格式，dws文件被称为标准文件，这个文件有什么作用，又保存了哪些信息呢？DWS标准文件里保存了图层、标注样式、线型、文字样式，当设计单位要实行图纸标准化，对图纸的图层、标注、文字、线型有非常明确的要求时可以使用标准文件。

定义标准文件后，画图时可以将图纸与特定的标准文件关联，关联后如果图中设置与标准文件不符，CAD 会提示，并且可以设置自动修复、使用标准文件设置。

标准文件的使用方式或试用标准文件中的哪类参数是可以设置的。

在AUTOCAD中输入standards命令，或在经典界面菜单中选择：工具>CAD标准>配置，可以打开“配置标准”对话框，如下图所示：进入“插入模块”选项卡，可以选择使用标准文件中的哪些设置，如下图所示：点击底部的“设置”按钮，可以设置是否弹出通知并自动更新，如下图所示：从目前了解的情况来看，国内好像用标准文件的人还比较少，因此象浩辰CAD这种软件都暂时不支持标准文件。

图层转换(laytrans)标准文件还有一个用途，就是用于图层转换。

我觉得图层转换还是比较有用的一个功能，浩辰CAD等国产CAD虽然没有标准文件，但是可以支持图层转换的，图层转换时可以读取DWG\DWT文件的图层设置。

当我们从别人或其他单位接受的图纸文件，其中的图层设置不符合你个人或者你们单位的要求时，你不用对图层一一进行修改，可以用图层转换器将这些图纸的图层映射转换为符合标准的图层。

如果图纸中包含与标准图形同名的图层，可以直接进行映射。

对于不同名的图层，可以选择图层名进行映射，并且可以将图形中多个图层映射为一个图层。

而且映射关系设置好后，可以再保存成DWS或DWG文件，以后拿到同样的图纸时，不需要再重复设置映射关系，只需加载之前保存的映射文件就可以了。

1.范围本标准规定了机械工程中用计算机辅助设计(以下简称CAD)时的制图规则。

本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时,所示版本均为有效.所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T4458.4—84机械制图尺寸注法GB/T10609。

4—89技术制图对缩微复制原件的要求GB/T13362。

4—92机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T13362.5—92机械制图用计算机信息交换常用长仿宋矢量字体、代（符)号数据集GB/T14691-93技术制图字体GB/T17450－1998技术制图图线3。

基本原则3.1凡在计算机及其外围设备中绘制机械工程图样时,如涉及本标准中未规定的内容,应符合有关标准和规定.3。

2在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确,看图方便。

在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。

3。

3用CAD绘制机械图样时，尽量采用CAD新技术.4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外,还应遵守GB/T17450中的规定。

4.1图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表格1。

一般优先采用第4组。

表格14。

2图线的结构4。

2。

1双折线4.2。

1.1双折线的尺寸双折线的尺寸和表示见图1、图2、图3。

4.2。

1。

2计算双折线各部分尺寸的公式双折线的完整长度：l1=l0+10d在一条双折线内Z形的数目：n=l1/80+1(一般圆整，l1〈40n=1）两个Z形之间的线段长度：l2=l1/n-7。

5d在线的两端的线段长：当有两个或多个Z形时l3=l2/2当只有一个Z形时l3=（l1-7.5d）/2l0〈=10d,Z 形的配置如图3所示。

CAD 图层标准The CAD Layer NamesDWS标准文件简写专业码English Name 英文名Chinese Name 中文名Description 描述Abbreviate缩写 Arch 建筑建筑Architectural A Site Plan 总图总图Site Plan B Struct 结构结构Structural S Plumbing 给排水给排水Plumbing P Elect 电气电气Electrical E Mech 暖通暖通Mechanical M Gas 燃气燃气Gas G Telecom 智能化智能化Telecommunications T Landscape 景观景观Landscape L Interiors 室内室内设计Interiors C图层命名格式采用以下四种：1.主组码2.主组码-次组码3.主组码-状态码4.主组码-次组码-状态码注释：①.主组码----由四个西文组成，用于详细说明专业特征，可以和任意专业码组合。

②.次组码----由四个西文组成，用于进一步区分主组码类型，是可选项，用户可以自定义次组码。

次组码可以和不同主组码组合。

③.状态码----由四个西文组成，用于区分改建、加固房屋中该层实体的状态，是可选项。

Architectural 建筑Project name 项目名称：CORE LAYER ATTRIBUTE PLOT STYLE◆ English Name Chinese Name Description 描述Color Line type◆ A-APRO 散水Apron 散水8 continuous A-APRO◆ A-AREA 面积Area calculation boundary lines 边界面积计算6-magenta continuous A-AREAA-AREA-IDEN 面积-编号Room identification numbers 房间编号7-white continuous A-AREA-IDEN◆ A-AIRD-DIMS 人防-标注People’s air defence dimensions人防标注103 continuous A-AIRD-DIMSA-AIRD-EQPM 人防-设备People’s air defence equipment人防厕所、水箱、防爆墙3-green continuous A-AIRD-EQUP A-AIRD-WALL 人防-墙体People’s air defence walls人防墙30 continuous A-AIRD-WALL A-AIRD-WIND 人防-门窗Windows 窗131 continuous A-WIND A-AIRD-WIND-IDEN 人防-窗户-编号Window identification numbers, hardware group, etc. 窗编号、五金器具组等103 continuous A-WIND-IDEN◆ A-COLS 柱子Columns 柱6-magenta continuous A-COLSA-COLS-HATH 柱子-填充Columns in structure 柱填充8 continuous A-COLS-HATH A-COLS-STEL 柱子-钢结构Columns in structure 结构柱7-white continuous A-COLS-STEL◆ A-DASH 虚线Dashed 虚线151 HIDDEN2 A-DESH◆ A-DECK 平台Structure floor deck , balcony and parapet(wall) 平台、阳台、女儿墙23continuous A-DECK◆ A-DETL-MEDM 详图-中线Detail linework - medium weight lines 中线2-yellow continuous A-DETL-MEDMA-DETL-HATH 详图-影线Textures and hatch patterns 肌理和图案9 continuous A-DETL-HATH A-DETL-HEVY 详图-粗线Detail linework - heavy weight lines 粗线6-magenta continuous A-DETL-HEVY A-DETL-THIN 详图-细线Detail linework - thin weight lines 细线（面层线）7-white continuous A-DETL-THIN◆ A-DRAI 排水管、排水沟Drain 排水管61continuous A-DRAIA-DRAI-IDEN 排水管-注释Drain 排水管编号及引出线7-white continuous A-DRAI-IDEN◆ A-ELEV-MEDM 立面-中线Elevation linework - medium weight lines 中线（内轮廓线）2-yellow continuous A-ELEV-MEDMA-ELEV-HATH 立面-影线Hatch Patterns for Elevations 立面纹理图案8 continuous A-ELEV-HATH A-ELEV-HEVY 立面-粗线Elevation linework - heavy weight lines 粗线（外轮廓线）255continuous A-ELEV-HEVY A-ELEV-OVER 立面-看线Elevation linework - thin weight lines 看线8continuous A-ELEV-OVER A-ELEV-THIN 立面-细线Elevation linework - thin weight lines 细线153continuous A-ELEV-THIN A-ELEV-WALL 立面-墙线Elevation linework - medium weight lines 墙线7-White continuous A-ELEV-WALL A-ELEV-WIND 立面-门窗Elevation linework - medium weight lines 门窗145 continuous A-ELEV-WIND A-ELEV-WIND-OPEN 立面-门窗-开启线Elevation linework - medium weight lines 门窗8 continuous A-ELEV-WIND-OPEN◆ A-EQPM 设备Equipment - built in 设备-内置210 continuous A-EQPMA-EQPM-MECH 设备-空调Equipment of mechanical discipline 空调设备191 continuous A-EQPM-MECH A-EQPM-HYDR 设备-消火栓Equipment of Hydrant wate supply pipeline 空调设备61 continuous A-EQPM-HYDR◆ A-FIXT 洁具Miscellaneous fixtures 卫生洁具等设备211 continuous A-FIXT◆ A-FLOR 高差线Floor 高差线5-blue continuous A-FLORA-FLOR-GRID 层高线Floor-Grid 层高线1-red CCDID0GLB00001 A-FLOR-GRID ◆ A-FURN 家具Furniture 家具9 continuous A-FURN◆ A-GLAZ 玻璃Windows, curtain walls, glazed partitions 窗、帘墙、玻璃幕2-yellow continuous A-GLAZ◆ A-HATH-BRIK 填充Hatch 阴影线（平面其它填充）3-green continuous A-HATH-BRIKA-HATH-CONC 填充-砼线Hatch by concrete 混凝土阴影线3-green continuous A-HATH-CONC A-HATH-METL 填充-金属Hatch by metal 石料阴影线3-green continuous A-HATH-METL A-HATH-OTHR 填充-铺地Hatch by flooring 石料阴影线3-green continuous A-HATH-OTHR ◆ A-HIDN 投影虚线Hidden lines 投影虚线8 continuous A-HIDNA-HRAL 护栏Stair and balcony handrails, guard rails 楼梯和阳台护栏防护扶手95 continuous A-HRAL◆ A-HOLE 洞口Holes in wall, floor, etc. 墙体洞口41 continuous A-HOLEA-HOLE-IDEN 洞口-编号Holes in wall, floor, etc. 墙体洞口40 continuous A-HOLE-IDEN◆ A-INSU 保温Insulating layer 保温层21continuous A-INSU◆ A-OVER 平面看线Outlines - medium weight lines 平面看线33 continuous A-OVER◆ A-OTLN 平面轮廓线Outlines - medium weight lines 平面轮廓线3-green continuous A-OTLN◆ A-PRKG-CARS 车场-轿车Cars 轿车8 continuous A-PKNG-CARSA-PRKG-DRIV 停车位-流线Drive 停车位流线1-red continuous A-PKNG-DRIV◆ A-REDL 红线Red line of planning road 规划道路红线1-red continuous A-REDL◆ A-ROAD 道路Roadways 机动车道4-cyan continuous A-ROADA-ROAD-CURB 道路-人行道Central line of planning road 道路中心线3-green C-D_D0AL01-100 A-ROAD-CURB ◆ A-ROOF 屋顶Roof 屋顶4-cyan continuous A-ROOFA-ROOF-HATH 屋面-填充Roof hatch 屋面-填充9 continuous A-ROOF-HATH A-ROOF-OTLN 屋顶-轮廓Roof outline 屋顶外轮廓线4-cyan continuous A-ROOF-OTLN ◆ A-ROOM-AREA 户型-面积Room area index 户型面积指标21 continuous A-ROOM-AREAA-ROOM-IDEN 户型-编号Room identification numbers 户型编号23 continuous A-ROOM-IDEN◆ A-SECT-MEDM 剖面-中线Section linework - medium weight lines 中线6-magenta continuous A-SECT-MEDMA-SECT-HATH 剖面-图案Textures and hatch patterns 图例和图案8 continuous A-SECT-HATH A-SECT-HEVY 剖面-粗线Section linework - heavy weight lines 粗线2-yellow continuous A-SECT-HEVY A-SECT-THIN 剖面-细线Section linework - thin weight lines 细线30 continuous A-SECT-THIN◆ A-SPOT 场所Spot 场所9 continuous A-SPOT◆ A-STRS 楼梯Stairs treads, Stair risers; escalators, ladders 楼梯踏步、踢板、自动扶梯、梯子2-yellow continuous A-STRSA-STRS-EVTR 楼梯-电梯Elevator cars and equipment 电梯及设备151 continuous A-STRS-EVTR◆ A-WALL 墙体Walls general 墙255continuous A-WALLA-WALL-HATH 墙体-填充Wall insulation, hatching and fill 墙填充8 continuous A-WALL-HATH A-WALL-INTE 墙体-内隔墙Move walls 隔断墙体white continuous A-WALL-INTE ◆ A-WIND 门窗Windows and doors 窗50 continuous A-WINDA-WIND-BLIN 窗户-百叶Window blind 百叶窗61 continuous A-WIND-BLIN A-WIND-IDEN 窗户-编号Window identification numbers, hardware group, etc. 窗编号、五金器具组等4-cyan continuous A-WIND-IDEN0 系统图层System layer (no delete) 系统图层不可删7-white continuous A-0A-0-XREF 外部引用文件设置图层Xref layer 外部引用文件设置图层2-yellow continuous A-0-XA-AROW 箭头Witness/extension lines, dimension terminators, dim. text 注释-箭头21 continuous A-ANNO-AROW A-ANNO-DIMS 注释-标注Witness/extension lines, dimension terminators, dim. text 标注（第三道尺寸）3-green continuous A-ANNO-DIMS A-ANNO-INDX 注释-索引Index numbers 索引号42 continuous A-ANNO-IDEN A-ANNO-LEVL 注释-标高±0 level of architectural 建筑标高3-green continuous A-ANNO-LEVL A-ANNO-NOTE 注释-说明Job Notes, Legends, schedules and identification text 项目图纸说明、图例、进度表和索引文字3-green continuous A-ANNO-NOTE A-ANNO-TEXT 注释-文字Miscellaneous text and callouts with associated leaders 文字33 continuous A-ANNO-TEXT A-BORD 图框Information on sheet border (Border and Title Block) 图框信息（图框边界线和图签）3-green continuous A-BORDA-BORD-HATH 图框-填充Information on sheet border (Border and Title Block) 图框信息（图框填充）3-green continuous A-BORD-HATH A-BORD-VPTS 图框-视口线Information on sheet border (Border and Title Block) 图框信息（图纸空间视口线）221 continuous A-BORD-VPTS A-GRID 轴网Grid 轴线，轴网（经纬线）1-red CCDID0GLB00001 A-GRIDA-GRID-DIMS 轴网-尺寸Structural grid dimensions 轴网尺寸标注（第一、二道尺寸）103 continuous A-GRID-DIMS A-GRID-IDEN 轴网-编号Structural grid iden 轴线编号103 continuous A-GRID-IDEN A-KEYP 缩略图Key plan 缩略图9 continuous A-KEPLA-OTHR- MEDM 其它-中线Other layer 中线2-yellow continuous A-OTHR-MEDM A-OTHR-HEVY 其它-粗线Other layer 粗线6-magenta continuous A-OTHR-HEVY A-OTHR-THIN 其它-细线Other layer 细线7-white continuous A-OTHR-THIN A-REVD 云线Revcloud lines 云线2-yellow continuous A-REVDA-TABL 表格线Table line 表格外框线7-white continuous A-TABLA-TEMP 临时（辅助线）Temp layer 临时图层191 continuous A-TEMPA-WIPE 遮蔽Wipeout 局部遮蔽7-white continuous A-WIPEDEFPOINTS 系统非打印System default no print layer 默认点标记图层（系统图层不可删）2-yellow continuous A-DEFPOINTS备注：图层颜色可随项目的需求进行更改。

cad图层标准CAD图层标准。

CAD图层标准是指在CAD软件中，对图层进行规范化管理的一套标准。

通过对CAD图层的规范管理，可以提高绘图效率，保证绘图质量，便于绘图文件的管理和交流。

本文将介绍CAD图层标准的相关内容，包括CAD图层的分类、命名规范、颜色规范、线型规范等内容，希望能对CAD图层标准的制定和应用提供一定的参考。

一、CAD图层分类。

CAD图层可以按照不同的功能进行分类，一般可以分为构造图层、注释图层、维度图层、隐藏图层等。

构造图层用于绘制实体对象，如墙体、柱子、梁等；注释图层用于标注文字、符号等；维度图层用于绘制尺寸标注；隐藏图层用于存放需要隐藏显示的对象。

在实际应用中，可以根据实际需要对图层进行进一步的细分，以便更好地管理绘图文件。

二、CAD图层命名规范。

CAD图层的命名规范对于图层管理至关重要。

合理的命名规范可以提高图层的识别和管理效率。

一般来说，可以采用简洁明了的方式对图层进行命名，如使用英文单词或缩写进行命名，同时可以加上数字进行区分。

例如，WALL表示墙体图层，DIM表示尺寸标注图层，TXT表示文字注释图层等。

在命名图层时，还应该避免使用特殊符号或中文命名，以免造成混乱。

三、CAD图层颜色规范。

CAD图层的颜色规范是指对图层颜色的统一规定。

合理的颜色规范可以使绘图文件更加清晰易读。

一般来说，可以按照一定的规则对图层进行颜色分类，如红色代表构造图层，蓝色代表注释图层，绿色代表维度图层等。

同时，还应该避免使用过于艳丽或相近的颜色，以免影响绘图文件的识别和查看。

四、CAD图层线型规范。

CAD图层的线型规范是指对图层线型的统一规定。

合理的线型规范可以使绘图文件更加规范统一。

一般来说，可以按照一定的规则对图层进行线型分类，如实线代表构造图层，虚线代表隐藏图层，点线代表维度图层等。

同时，还应该避免使用过于复杂或相近的线型，以免影响绘图文件的清晰度和美观度。

五、CAD图层标准的应用。

在实际绘图过程中，应该严格按照CAD图层标准进行绘图。
