全业务图层命名规则

规划审批数字报建图层标准
2006年03月29日来源：
规划审批数字报建图层标准
我局提供的外部条件图、选址意见书附图、用地许可证附图、设计要点附图，以及建设单位提供总平面指标计算图的图层设置应符合以下标准。

1、图层命名规则：
按序号、分项两段结构，以数字和中文字段命名。

其中序号除基础数据图层外采用两位数字。

2、图层管理
1） 0层除作为插入块的基准层外不能存放任何数据；
2）避免块的多层嵌套；
3）除地形图外不使用xref；
4）图例与图层应保证一一对应；
5）同一图层必须采用统一的名称、实体类型、线型、色彩；
3、图层标准表：
1）基础数据图层
2）外部条件图层（由规划局提供）
3）建设项目选址意见书红线图、建设用地规划许可证红线图、规划设计要点红线图图层（由规划局提供）
4）总平面指标计算图图层
5）总平面图图层（根据上表归并而成)。

2027 CAD STANDARDS1. CAD文件命名规则1.1. 原则：为了加强在CAD绘图中协同工作,需要有一套科学的方法对所有的项目文件命名,采用西文字符缩写组合以便于同国际上优秀的设计公司交流.1.2. 目前状态：已形成涵盖建筑、结构、暖通、给排水、弱电、强电专业的CAD文件命名规则并有相应的实践经验.在命名格式上我们主要采取主组码+次组码+状态码+文1-4个西文字符如右图所示1.2.1. 文件名称格式,以下仅举例表示各专业的部分命名规则建筑专业2.2.1. 原则：为了加强在协同设计中文件交叉引用的直观性和方便性,需要一套科学的方法来组织和管理所有的CAD文件.2.2. 目前状态：在建筑、结构、暖通、给排水、弱电、强电专业都已形成一套文件结构组织规则.2.3. 以下为建筑专业的文件结构举例3. 字体类型3.1. 原则：为了方便与其它设计公司合作,避免在图纸中的出现乱码.3.2. 目前状态:我们采用西文字体Arial和中文字体宋体.这两种字体均为Windows操作系统自带的TureType字体.设计师根据样板文件建立的新文件中已涵盖了这两种字体,并通过DWS标准文件以保证随时变更的可能性.图A 代表我们常用的文字类型和标注类型.图B表示标准的四种字体类型.其中G_01,G_02采用西文的Arial和中文字体.S_01,S_02采用经过编译过西文的Arial和中文字体,供结构专业使用以方便输入三种钢筋符号.C-D_ T0G_01共用专业,字体高宽比为1.00C-D_ T0G_02共用专业,字体高宽比为0.75C-D_ T0S_01结构专业,字体高宽比为1.00C-D_ T0S_02结构专业,字体高宽比为0.75B4. 标注类型4.1. 原则：保证项目图纸标注类型统一,提高图纸标准化和表达水平,提高出图效率和质量,并要求减少设计师选择不同标注类型的工作量.4.2. 目前状态：如下图所示,我们采用统一的标注样式,以与快速的使用标注格式,并确保图形中的标注符合行业标准或项目标准.但由于专业的不同,标注上的字体的高宽比不同,所以也编制四套标注类型,设计师根据专业设计要求通过标准文件DWS进行匹配.5. 图层5.1. 原则：为便于各专业之间信息交换需要有一种科学的原则制定图层名称和设置.为了便于同国际主流设计公司交流,选用AIA规则做图层命名原则.5.2. 目前状态：图层名采用西文的缩写格式命名,编码之间用西文连接符"-"连接.一方面我们已参照相关的国家制图规范,同时更注意学习和吸收SOM、贝聿铭等国外优秀设计公司的图纸表达方式,另一方面,在水立方项目中,和PTW、ARUP等境外设计公司合作中所获得的经验证实了采用西文命名格式给每位设计师带来了方便.5.3. 建筑专业5.3.1. 平面部份的划分依据主要元素按照性质材质分为面积、露面、洁具等等.5.3.2. 立面部分的划分依据主要有两种情况⑴按照线宽的不同分为5种等级线：极粗、粗、中、细、极细.⑵按照元素的性质材质分为设备、装饰、管道等.5.3.3. 剖面部分的划分依据主要有两种情况⑴按照线宽的不同分为5种等级线：极粗、粗、中、细、极细.⑵按照元素的性质材质分为材料、图案等.5.4. 结构专业5.4.1. 结构图层按照图像元素的绘图需要分为梁体、柱子、平台、墙体等等.5.5. 暖通专业5.5.1. 暖通图层按照它的主要元素分为风口、风管、风机、采暖、水管、排烟等等.5.6. 给排水专业5.6.1. 按照水循环机理与其主要性质分为直饮水、热水、中水等等.5.7. 弱电强电专业5.7.1. 将弱电按其性质分为设备和线路两大类,将强电按其性质分为桥架、线路、设备三类.5.8. 通用资源专业5.8.1. 我们将各个专业共用的图层放在通用资源专业,方便设计师不会重复使用图层.5.8.2. 在通用资源图层中,我们把外部引用的图层放在0-XREF层中,没有放在0 层的原因考虑到很多图块都是放在0层的,如果把引用的图层关掉,会导致图块也会有影响. 5.9. 没有采用专业代码的原因在图层命名工作中,我们没有采用在主码前面加上专业码,例如A-DOOR-IDEN,因为每个在外部引用为前提的资料提交中图层名称前都有文件名为前缀,所以一般不会发生在图层名跨专业重合的情况.这样就为取消专业代码提供了现实基础.同时从实际操作中可以发现取消专业代码后,各专业设计师会更加方便选择图层.因为通过键入图层名的第一个字母来快速检索所需要的图层.5.10. 每个专业图层单独放在一个DWS标准文件中,以供设计师保证图纸与最新标准的同步更新.6. 笔宽设置文件6.1. 原则：为了保证参加外部引用的文件能按照不同专业需求方便灵活的打印,需要一种不依赖图层色彩的打印笔宽设置方法,以便提高图纸正确率和图纸表达水平,提高出图效率和质量.6.2. 目前状态：采用的笔宽文件为.STB 格式.考虑到由不同的专业共同完成一套图纸,如果采用CTB,不但在颜色选择上非常有局限性,而且对于建筑图层的笔宽表达上会很不方便. 如下图所示为建筑专业的图层设置,在Plot Style属性中每个图层都有相对应的打印类型,这种方法在图层设置时工作量会比较大,但在后期出图时会更加灵活方便.例如WALL-FULL这个图层,建筑专业在绘图时选用红色,出图时需要设置成0.25,而对于暖通专业来说,WALL-FULL图层也选用红色,但出图时只需要设置成0.1,如何使用CTB打印方式,完成以上命题会异常困难,但在STB打印方式下,暖通专业设计师只要选用标准命名的STB文件即可.7. 出图文件7.1. 原则：为了保证每张图纸都拥有唯一的电子文件,以便于日常检索和工程项目结束后归档.出图文件的命名与图纸编号同.7.2. 目前状态：出图文件主要基于计算机辅助设计师事先定义好的出图文件的样板文件而创建的,里面包含大量的图纸初始化设置.出图文件的命名与组织结构均遵守相应规则.7.3. 出图文件中包含的内容出图文件图纸空间只有外部引用进来的图框、作为图块插入的图签、版本号、视口标签与打印图章；模型空间中仅引用工作文件.7.4. 图框文件图框文件已初始化在出图文件的样板文件中.这样设计师就不需要在出图文件中重复外部引用图框的操作.图框文件的维护由指定设计师负责,这样不会导致图框文件的多个版本. 8. 批量打印8.1. 原则：在保证各种CAD设置参数都标准的情况下,可以使用此功能以减少日常重复性出图打印工作.8.2. 目前状态：我们已在2003年国家游泳中心《水立方》项目中使用此功能.并且在以后的每个项目中都把dsd文件标准化命名,以方便不同的设计师日常批量出图,如下图所示是在水立方项目中我们所制作的批打印列表文件.9. Global scale factor 全局比例因子9.1. 目前状态：线型比例因子在出图文件中,始终保持为"1"并勾选中 "Use Paper Spaceunits for scaling", 线型文件都是在图纸是空间按照1：1设置,在工作文件中则须根据最终的出图比例在Global scale factor值内填入相应图纸比例值.如下图所示：10. DWS 标准文件10.1. 原则：为维护图形文件的一致性,使图层、线型、标注类型、文字类型的出图效果达到统一,提高出图质量.10.2. 目前状态：我们已于2003年国家游泳中心《水立方》项目中使用DWS标准文件功能来控制该项目所有文件的制图标准统一工作,下图为我们当时为每个专业设立的标准文件.11. Page Set Up Change/Import11.1. 原则：提高出图的速度,保证图纸打印的一致性.11.2. 目前状态：我们已在2003年国家游泳中心《水立方》项目中使用打印控制中心来控制所有文件出图时的页面设置,因为页面设置是所有打印参数的集合,它包括打印设备,纸张设置,布局参数.所有命名过的页面设置均保存在一个.dwt 样板文件中,这样可以最高效率的帮助设计师在Publish Import 中锁定需要的页面设置.11.3. 下图为中建##分公司的打印控制中心中页面设置的名称.。

CAD图层命名规范与管理技巧CAD软件是工程设计中使用最广泛的绘图工具之一，通过图层的规范命名和有效管理，可以提高工程设计的效率和质量。

本文将介绍CAD图层命名规范和管理技巧，帮助读者更好地使用CAD软件进行工程设计。

一、图层命名规范1. 使用简洁明确的名称：图层名称应当简洁明了，能够准确地描述该图层所代表的元素或物体。

不要使用过长的名称或缩写，以免造成混淆或误解。

2. 利用层次结构：可以按照工程设计的层次结构来命名图层，使得图层之间的关系更加清晰。

例如，可以按照建筑、结构、给排水、电气等不同专业来命名图层。

3. 使用统一的命名规则：在命名图层时，最好使用统一的命名规则，这样可以方便其他人理解和使用。

例如，可以使用缩写、数字或特殊符号来表示不同的图层属性。

4. 避免重复和冗余命名：在设计过程中，要避免使用重复或冗余的图层名称，以免造成混淆和困惑。

确保每个图层的名称都是唯一的，并且能够清晰地区分不同的元素或物体。

二、图层管理技巧1. 分类管理图层：将图层按照不同的属性或功能进行分类管理，可以提高工程设计的效率和准确性。

例如，将建筑外观、结构框架、设备布置等不同类型的元素放在不同的图层中。

2. 控制图层的显示和隐藏：在图层管理中，可以根据需要控制图层的显示和隐藏。

这样可以快速查看或隐藏特定类型的元素，提高设计效率。

同时，也可以控制不同图层的透明度，使得图纸更加清晰易读。

3. 图层颜色和线型的设置：通过设置图层的颜色和线型，可以使得图纸更加直观和易于理解。

例如，可以将建筑外墙设置为蓝色，结构框架设置为红色，给排水管道设置为绿色，电气线路设置为黄色等。

4. 图层锁定和解锁：在设计过程中，为了防止误操作，可以将已经完成的图层锁定，避免不必要的修改和删除。

而对于需要修改的图层，则可以解锁进行操作。

这样可以保证设计的准确性和完整性。

5. 图层的组合和拆分：在设计过程中，有时需要将多个图层组合成一个图层进行操作，或者将一个图层拆分为多个图层进行修改。

cad图层设置标准大全在CAD设计中，图层设置是非常重要的一环。

合理的图层设置可以使我们的绘图更加清晰、规范，也有利于后期的修改和管理。

因此，本文将为大家详细介绍CAD图层设置的标准大全，希望能够帮助大家更好地进行CAD设计。

首先，我们需要明确CAD图层设置的标准原则。

图层设置的标准应当符合绘图规范，便于他人阅读和理解，同时也要考虑到后期的修改和管理。

在进行图层设置时，我们应当遵循以下原则：1. 命名规范，图层名称应当简洁明了，能够清晰地表达图层所代表的内容。

比如，建筑平面图可以设置为“建筑平面”，墙体可以设置为“墙体”，门窗可以设置为“门窗”等。

2. 分层合理，根据绘图内容的不同，应当将图元分门别类地放置在不同的图层中。

比如，建筑平面图、设备图、管线图等应当分别放置在不同的图层中，便于后期的修改和管理。

3. 颜色统一，同一类型的图元应当采用统一的颜色，便于区分和识别。

比如，建筑平面图的墙体可以统一使用灰色，门窗可以统一使用蓝色，设备可以统一使用绿色等。

4. 线型统一，同一类型的图元应当采用统一的线型，便于区分和识别。

比如，建筑平面图的墙体可以采用实线，门窗可以采用虚线，设备可以采用点线等。

5. 锁定图层，在绘图过程中，应当将不需要修改的图层进行锁定，避免误操作导致图纸混乱。

6. 图层组织，图层应当按照绘图内容的先后顺序进行组织，便于后期的修改和管理。

通常情况下，可以将建筑平面图放置在最底层，设备图放置在中间层，管线图放置在最顶层。

在进行CAD图层设置时，我们还需要注意一些细节问题。

比如，应当避免设置过多的图层，避免图层冗余；图层的显示和打印属性也需要进行统一设置，以确保绘图的一致性；图层的颜色和线型也需要根据实际需要进行调整，以便于表达绘图内容。

总的来说，CAD图层设置是CAD设计中非常重要的一环，合理的图层设置可以使我们的绘图更加清晰、规范，也有利于后期的修改和管理。

因此，在进行CAD设计时，我们应当严格遵循图层设置的标准原则，合理地进行图层设置，以确保绘图的质量和效率。

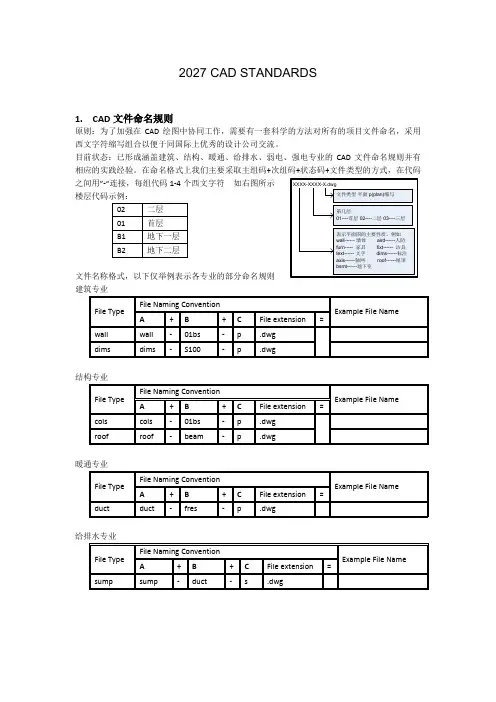

2027 CAD STANDARDS1. CAD 文件命名规则原则：为了加强在CAD 绘图中协同工作，需要有一套科学的方法对所有的项目文件命名，采用西文字符缩写组合以便于同国际上优秀的设计公司交流。

目前状态：已形成涵盖建筑、结构、暖通、给排水、弱电、强电专业的CAD 文件命名规则并有相应的实践经验。

在命名格式上我们主要采取主组码+次组码+状态码+文件类型的方式，在代码之间用”-“连接，每组代码1-4个西文字符 如右图所示 楼层代码示例：文件名称格式，以下仅举例表示各专业的部分命名规则 建筑专业结构专业暖通专业给排水专业文件结构原则：为了加强在协同设计中文件交叉引用的直观性和方便性，需要一套科学的方法来组织和管理所有的CAD文件。

目前状态：在建筑、结构、暖通、给排水、弱电、强电专业都已形成一套文件结构组织规则。

以下为建筑专业的文件结构举例字体类型原则：为了方便与其它设计公司合作，避免在图纸中的出现乱码。

目前状态:我们采用西文字体Arial 和中文字体宋体。

这两种字体均为Windows操作系统自带的TureType字体。

设计师根据样板文件建立的新文件中已涵盖了这两种字体，并通过DWS标准文件以保证随时变更的可能性。

图A 代表我们常用的文字类型和标注类型。

图B表示标准的四种字体类型。

其中G_01，G_02采用西文的Arial和中文字体。

S_01，S_02采用经过编译过西文的Arial和中文字体，供结构专业使用以方便输入三种钢筋符号。

C-D_ T0G_01共用专业，字体高宽比为C-D_ T0G_02共用专业，字体高宽比为C-D_ T0S_01结构专业，字体高宽比为C-D_ T0S_02结构专业，字体高宽比为B标注类型原则：保证项目图纸标注类型统一，提高图纸标准化和表达水平，提高出图效率和质量，并要求减少设计师选择不同标注类型的工作量。

目前状态：如下图所示，我们采用统一的标注样式，以及快速的使用标注格式，并确保图形中的标注符合行业标准或项目标准。

CAD中命名对象和图层的规范在CAD设计中，命名对象和图层是非常重要的规范。

合理的命名规范可以帮助设计师更好地管理和组织设计文件，提高工作效率。

下面，我们将介绍一些常见的CAD命名规范和技巧。

1. 对象命名规范：在CAD设计中，我们通常会创建各种不同类型的对象，如线段、圆弧、多边形等。

为了方便识别和管理这些对象，在命名时可以采用以下规范：a. 简明扼要：命名要简洁明了，尽量避免冗长的名称。

利用合适的缩写或简写，以及简洁准确的词语命名，有助于提高文件的可读性。

b. 使用标准前缀：可以为不同类型的对象添加标准前缀以便识别。

例如，使用“L_”表示线段，“C_”表示圆弧，“P_”表示多边形等。

2. 图层命名规范：图层是CAD设计中非常重要的组织单元，可以用于控制对象的可见性和属性设置。

在命名图层时，可以考虑以下规范：a. 逻辑性强：图层名称应该与其所包含的对象类型或功能相关联。

例如，使用“WALL”表示墙体，“DOOR”表示门窗等。

b. 使用标准前缀：可以为不同类型的图层添加标准前缀以便识别。

例如，使用“A_”表示建筑物的图层，“E_”表示电气设备的图层等。

c. 采用层级结构：使用层级结构可以更好地组织图层。

例如，将所有建筑相关的图层放在一个文件夹下，将所有电气相关的图层放在另一个文件夹下，以此类推。

3. 基于项目的命名规范：在CAD设计中，根据项目的不同，可以制定一些特定的命名规范。

例如，如果设计一个住宅项目，可以根据房间功能来命名对象和图层。

例如，使用“BEDROOM_1”表示卧室一，“LIVING_ROOM”表示客厅等。

除了上述命名规范外，还有一些技巧可以提高CAD设计的效率和组织性：a. 使用快捷键：掌握CAD软件的快捷键可以大大提高工作效率。

通过自定义快捷键，可以快速访问常用工具和命令。

b. 利用模板文件：创建并使用模板文件可以避免重复设置和命名。

将常用的图层、样式、单位等设置保存在模板文件中，可以快速启动并开始设计。

平面图类图层中文名图层英文名说明建筑-轴线A-AXIS各层平面、剖面、立面、详图中的轴线。

建筑-墙A-WALL所有平面实墙；剖面，详图的剖切墙体，梁板。

建筑-人防墙A-AIRD-WALL人防临空墙、密闭墙，抗爆档墙建筑-轻质墙体A-WALL-PRTN平面各种材料的轻质隔墙，卫生间分段隔墙及门。

建筑-玻璃幕墙A-WALL-GLAZ平面玻璃幕墙。

建筑-矮墙A-WALL-PRHT平面、立面围墙、院墙及院门。

建筑-墙保温层A-WALL-HPRT平面、立面、剖面、详图的保温层，防水层。

建筑-柱子边线A-GLOS柱子、剪力墙边线。

建筑-柱子填充A-GLOS-HATH柱子、剪力墙、其它灰度填充（回填土除外）。

建筑-平面阳台、护栏A-FLOR-BALC平面图中央台栏杆、栏板、扶手。

建筑-楼梯A-FLOR-STRS楼梯、自动扶梯、踏步、坡道及其栏杆电梯轿厢。

建筑-烟道A-FLOR-FLUE成品烟道。

建筑-门窗A-DRWD平面门窗、百叶窗。

建筑-门窗编号A-DRWD-IDEN门窗名称编号。

建筑-房间编号A-ROOM-IDEN房间编号。

建筑-防火卷帘A-DRWD-FIRE建筑消防设备及编号，如：防火卷帘及编号。

(可用Pline线)建筑-门口线A-DRWD-GRND门口线、高差线。

建筑-洁具、厨具A-FLOR-SPCL厨房卫生间设备、水槽、水池、洁具。

建筑-家具A-FURN室内家具布置。

平面图纸对象图层中文名图层英文名说明建筑-平面看线A-OVER平面投影线、停车场车库道。

室外环境构筑物投影线。

建筑-散水A-APRO散水。

建筑-屋顶A-ROOF屋顶轮廓线，屋面各构筑物投影线楼板留洞。

建筑-面层A-SURF平面、立面、剖面、详图的面层。

建筑-平面填充A-HATH平面材料填充、公共图案填充，如防火分区，人防单元。

建筑-停车位A-PARK-SIGN停车位建筑-停车道A-PARK-CURB车库车道线，行车方向线，道牙。

建筑-面积线A-AREA1面积、面积文字说明（打印时关闭）。

CAD图层和命名约定的规范在使用CAD软件进行绘图时，良好的图层和命名约定是非常重要的。

它可以帮助我们组织和管理绘图文件，提高绘图效率，方便与他人合作。

本文将介绍一些关于CAD图层和命名的规范，以帮助读者更好地使用CAD软件。

首先，我们来讨论图层的使用。

图层是CAD软件中一个重要的概念，它可以将绘图中的不同元素进行分类和分组，实现对元素的管理和控制。

在使用图层时，我们应该遵循以下规范：1. 命名规范：图层的命名应该简洁明了，能够清楚地表达该图层所用元素的特征或功能。

通常可以使用英文单词或缩写作为图层的名称，比如"Wall"、"Window"、"Text"等。

避免使用过长或含有特殊字符的名称，以免造成混乱。

2. 分类和分组：根据绘图的需要，将图层进行分类和分组，使不同类型的元素能够清晰地分开。

比如可以将墙体、窗户、家具等元素分别放置在不同的图层中。

这样在后期修改和编辑时，可以更方便地选择和控制特定的元素。

3. 颜色和线型：为了进一步区分不同的图层，可以使用不同的颜色和线型。

比如让墙体图层使用红色，窗户图层使用蓝色，这样在查看和编辑时能够一目了然。

同时，也可以根据需要设置线型，如实线、虚线等。

4. 锁定和隐藏：对于一些不需要修改或显示的图层，可以将其锁定或隐藏起来。

这样可以避免误操作或混乱，提高绘图效率。

比如在绘制窗户时，可以将墙体图层锁定，使得只能在窗户图层上进行绘制。

接下来，让我们来讨论命名约定。

良好的命名约定可以帮助我们更好地组织和管理绘图文件，方便日后的查找和修改。

以下是一些常用的命名约定：1. 文件名：绘图文件的名称应该简洁明了，能够清晰地表达该文件的内容和用途。

通常可以使用项目名称、绘图类型和版本号作为文件名的一部分，比如"Project_Name_Floorplan_v1.dwg"。

这样在查找文件时可以更快速地定位到所需的绘图。

2.2图形文件要求
图层采用西文缩写命名。

参考《AIA图层规则，美国国家CAD 标准 2.0版》（AIACADLayerGuidelines,U.S.NationalCADStandardVersion2 .0），形成以下标准图层列表。

项目实际操作中如有超出本列表的需要时，可依照本列表的分类原则增加图层。

层名应为6~18个字符：１个字符的专业代码（必选）-４个字符的主分类（必选）-４个字符的次分类1（可选）-４个字符的次分类2（可选）-2个字符的状态代码（可选）。

设计文件中的非建筑元素指不代表建筑物物理特性的其他元素，如各种标注、各种仅与图纸页面有关的辅助线条、填充等，其主分类为-ANNO。

1）建筑专业图层列表
2）结构专业图层列表
3）给排水专业图层列表
4）暖通专业图层列表
5）电气专业图层列表。

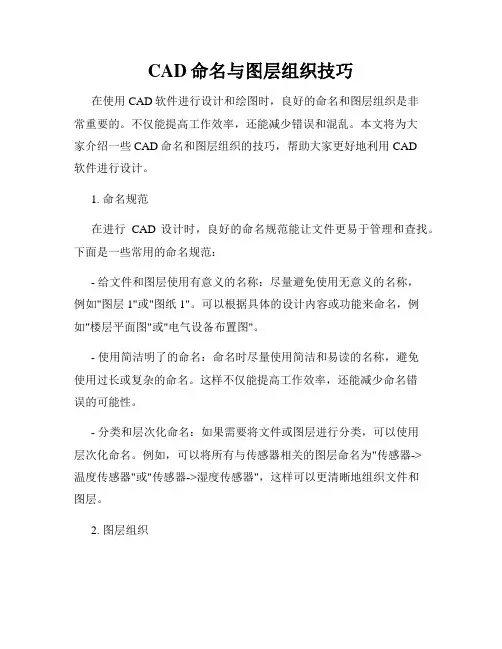

CAD命名与图层组织技巧在使用CAD软件进行设计和绘图时，良好的命名和图层组织是非常重要的。

不仅能提高工作效率，还能减少错误和混乱。

本文将为大家介绍一些CAD命名和图层组织的技巧，帮助大家更好地利用CAD软件进行设计。

1. 命名规范在进行CAD设计时，良好的命名规范能让文件更易于管理和查找。

下面是一些常用的命名规范：- 给文件和图层使用有意义的名称：尽量避免使用无意义的名称，例如"图层1"或"图纸1"。

可以根据具体的设计内容或功能来命名，例如"楼层平面图"或"电气设备布置图"。

- 使用简洁明了的命名：命名时尽量使用简洁和易读的名称，避免使用过长或复杂的命名。

这样不仅能提高工作效率，还能减少命名错误的可能性。

- 分类和层次化命名：如果需要将文件或图层进行分类，可以使用层次化命名。

例如，可以将所有与传感器相关的图层命名为"传感器->温度传感器"或"传感器->湿度传感器"，这样可以更清晰地组织文件和图层。

2. 图层组织良好的图层组织能够提高工作效率和设计的可读性。

下面是一些图层组织的技巧：- 分层组织：将不同类型的对象放在不同的图层中，例如将墙体放在一个图层中，将门窗放在另一个图层中。

这样可以方便对不同类型的对象进行管理和编辑，也方便进行对象属性的修改。

- 使用图层状态：CAD软件通常支持图层的隐藏、冻结和锁定等状态。

当需要集中关注某些对象时，可以暂时隐藏或冻结其他图层，以减少混乱和视觉干扰。

- 命名图层：对每个图层都进行命名，方便快速定位和管理。

在对图层进行命名时，遵循前面提到的命名规范，尽量使用简洁明了的名称，避免使用数字或无意义的名称。

- 图层颜色和线型：可以根据需要为不同的图层设置不同的颜色和线型。

这样可以在绘图过程中更容易区分不同的对象，提高设计的可读性。

4. 参考文件和外部引用在一些复杂的设计中，可能需要引用其他文件或外部对象。

平面图类图层中文名图层英文名说明建筑-轴线A-AXIS各层平面、剖面、立面、详图中的轴线。

建筑-墙A-WALL所有平面实墙；剖面，详图的剖切墙体，梁板。

建筑-人防墙A-AIRD-WALL人防临空墙、密闭墙，抗爆档墙建筑-轻质墙体A-WALL-PRTN平面各种材料的轻质隔墙，卫生间分段隔墙及门。

建筑-玻璃幕墙A-WALL-GLAZ平面玻璃幕墙。

建筑-矮墙A-WALL-PRHT平面、立面围墙、院墙及院门。

建筑-墙保温层A-WALL-HPRT平面、立面、剖面、详图的保温层，防水层。

建筑-柱子边线A-GLOS柱子、剪力墙边线。

建筑-柱子填充A-GLOS-HATH柱子、剪力墙、其它灰度填充（回填土除外）。

建筑-平面阳台、护栏A-FLOR-BALC平面图中央台栏杆、栏板、扶手。

建筑-楼梯A-FLOR-STRS楼梯、自动扶梯、踏步、坡道及其栏杆电梯轿厢。

建筑-烟道A-FLOR-FLUE成品烟道。

建筑-门窗A-DRWD平面门窗、百叶窗。

建筑-门窗编号A-DRWD-IDEN门窗名称编号。

建筑-房间编号A-ROOM-IDEN房间编号。

建筑-防火卷帘A-DRWD-FIRE建筑消防设备及编号，如：防火卷帘及编号。

(可用Pline线)建筑-门口线A-DRWD-GRND门口线、高差线。

建筑-洁具、厨具A-FLOR-SPCL厨房卫生间设备、水槽、水池、洁具。

建筑-家具A-FURN室内家具布置。

平面图纸对象图层中文名图层英文名说明建筑-平面看线A-OVER平面投影线、停车场车库道。

室外环境构筑物投影线。

建筑-散水A-APRO散水。

建筑-屋顶A-ROOF屋顶轮廓线，屋面各构筑物投影线楼板留洞。

建筑-面层A-SURF平面、立面、剖面、详图的面层。

建筑-平面填充A-HATH平面材料填充、公共图案填充，如防火分区，人防单元。

建筑-停车位A-PARK-SIGN停车位建筑-停车道A-PARK-CURB车库车道线，行车方向线，道牙。

建筑-面积线A-AREA1面积、面积文字说明（打印时关闭）。

CAD中的命名规范与文件组织技巧在使用CAD软件进行设计工作时，良好的命名规范和文件组织技巧是非常重要的。

它们能够提高工作效率，减少混乱与错误，并且方便后续查找和维护文件。

本文将介绍CAD中常用的命名规范和文件组织技巧，希望能对初学者和CAD用户有所帮助。

1. 命名规范在设计中，为了方便管理和识别，给文件、图层、图块等元素起一个有意义的名称是非常必要的。

以下是一些常见的命名规范：1.1 文件命名规范文件命名应简洁明了，能够清楚地表达文件的内容和用途。

可以使用项目名称、日期、版本号等信息进行命名。

避免使用特殊字符和空格，以免引发文件路径问题。

1.2 图层命名规范图层是CAD中非常重要的组成部分，良好的图层命名能够让设计和修改更加高效。

一般使用简洁的英文单词或缩写，描述图层的用途或所包含的元素。

同时，按照一定规则为图层进行分组和分类，便于后续的选择和管理。

1.3 图块命名规范图块是CAD中的重要元素，可以提高设计的复用性。

给图块起一个有意义的名称，能够方便识别和使用。

一般使用简洁的英文单词、缩写或命名规则，描述图块的功能和特点。

同时，按照一定规则进行分类和组织，便于图块库的管理和搜索。

2. 文件组织技巧良好的文件组织能够提高工作效率和管理效果。

以下是一些建议的文件组织技巧：2.1 项目文件夹管理为每个项目新建一个独立的文件夹，将所有相关文档和文件放在该文件夹中。

可以根据需要，在该文件夹下创建子文件夹，按照功能、阶段或类型进行分类。

避免将相同类型或不同项目的文件混在一起，以免造成不便和混乱。

2.2 文件备份与命名规范定期进行文件备份是至关重要的。

可以根据需要选择手动备份或自动备份工具。

同时，建立良好的命名规范，将备份文件命名为有意义的名称，便于查找和恢复。

备份文件可以按照日期和版本号进行命名，以便追溯和管理。

2.3 图纸编号和版本管理对于多个图纸或设计文件，建立编号与版本管理体系是必要的。

可以给每个图纸或设计文件分配唯一的编号，同时针对每个版本进行标记，便于查找、控制和维护。

CAD中的图层组织和命名规范图层是CAD软件中非常重要的概念，它能够帮助我们在制作图纸时更好地组织和管理元素。

一个良好的图层组织和命名规范能够提高我们的工作效率，并且使图纸更易读和易于修改。

本文将介绍一些常用的图层组织和命名规范的建议，帮助读者更好地使用CAD软件。

首先，对于图层的组织，可以按照不同的图元类型进行分组。

比如，我们可以将所有与墙体相关的线条都放在一个名为"墙体"的图层中，将所有与家具相关的线条都放在一个名为"家具"的图层中。

这样做能够更好地区分不同类型的线条，方便我们在后期修改和编辑时快速找到需要修改的元素。

其次，对于命名规范，可以使用简洁明了的名称，以便于我们快速理解图层的含义。

例如，我们可以使用"WT"来表示"墙体"，使用"FUR"来表示"家具"。

另外，建议在命名中使用一些常见的缩写，以减少输入的工作量。

比如，使用"DWG"来表示CAD格式文件，使用"XX"来表示未指定的其他元素。

此外，还可以为一些特殊的线型、线宽和颜色设置单独的图层。

例如，我们可以创建一个名为"参考线"的图层，将所有用于参考的线条放在该图层中。

这样做能够使图纸更加清晰，并且方便我们在最后输出图纸时去除这些参考线。

在使用CAD软件时，我们还可以为图层设置不同的可见性和锁定状态。

可见性决定了是否在图纸中显示该图层的内容，而锁定状态决定了是否可以对该图层的内容进行修改。

通过合理地设置这些属性，我们可以更好地控制图层的显示和修改，提高我们的工作效率。

最后，图层的顺序也是一个需要考虑的因素。

通常，我们应该将最重要、最基本的线条放在最下面的图层中，而将一些次要的线条放在顶层的图层中。

这样做能够保证图纸的结构清晰，方便查看和修改。

总之，图层组织和命名规范在CAD软件中非常重要。

CAD图层命名标准2027 CAD STANDARDS1. CAD文件命名规则1.1. 原则：为了加强在CAD绘图中协同工作，需要有一套科学的方法对所有的项目文件命名，采用西文字符缩写组合以便于同国际上优秀的设计公司交流。

1.2. 目前状态：已形成涵盖建筑、结构、暖通、给排水、弱电、强电专业的CAD文件命名规则并有相应的实践经验。

在命名格式上我们主要采取主组码+次组码+状态码+文件类型的方式，在代码之间用”-“连接，每组代码1-4个西文字符如右图所示楼层代码示例：02 二层01 首层B 1 地下一层B 2 地下二层XXXX-XXXX-X.dwg表示平面图的主要性质，例如wall------ 墙体 aird------人防furn----- 家具 fixt------ 洁具text------ 文字 dims------标注axis------轴网 roof------屋顶bsmt------地下室第几层01----首层 02----二层 03----三层文件类型平面 p(plan)缩写1.2.1. 文件名称格式，以下仅举例表示各专业的部分命名规则建筑专业File Typ eFile NamingConventionExampleFile Name A + B + C Fileextension=wall wall - 01bs- p .dwg wall-01bs-p.dwgdim s dims- S100- p .dwg dims-S100-p.dwg1.2.2. 结构专业File Typ eFile NamingConventionExampleFile Name A + B + C Fileextension=cols cols - 01bs- p .dwg cols-L1bs-p.dwgroof roof - beam- p .dwg roof-beam-p.dwg1.2.3. 暖通专业File Typ eFile NamingConventionExampleFile Name A + B + C Fileextension=duct duct - fres- p .dwg duct-fres-p.dwg1.2.4. 给排水专业File Typ e File Naming ConventionExampleFile Name A + B + C Fileextension=sum p sump- duct- s .dwg sump-duct-s.dwg2. 文件结构2.1. 原则：为了加强在协同设计中文件交叉引用的直观性和方便性，需要一套科学的方法来组织和管理所有的CAD文件。

cad图层命名标准CAD图层命名标准。

在CAD设计中，图层命名是非常重要的，良好的图层命名可以提高工作效率，便于团队协作和文件管理。

下面将介绍一些CAD图层命名的标准，希望对大家的工作有所帮助。

1. 使用简洁明了的名称。

图层名称应该简洁明了，能够清晰地表达该图层所包含的内容。

避免使用过长或者含糊不清的名称，这样会给团队协作和文件管理带来困难。

例如，可以使用“墙体”、“窗户”、“家具”等名称来命名图层，而不要使用“这是客厅里的墙”这样的描述性名称。

2. 使用统一的命名规范。

团队成员之间应该遵守统一的图层命名规范，这样可以避免混乱和误解。

可以制定一套图层命名规范，例如使用缩写或者特定的前缀来表示不同类型的图层，比如“WT_”表示墙体，“WD_”表示窗户，“FD_”表示家具等。

3. 区分图层类型。

在命名图层时，要清晰地区分不同类型的图层，比如平面图层、立面图层、剖面图层等。

可以在图层名称中加入特定的前缀或者后缀来表示图层的类型，这样可以方便快速地识别和管理不同类型的图层。

4. 使用数字排序。

在项目中，可能会有大量的图层需要管理，为了方便团队成员快速找到需要的图层，可以使用数字排序来对图层进行分类和管理。

比如可以将平面图层命名为“01_平面图层”、“02_平面图层”等，立面图层命名为“01_立面图层”、“02_立面图层”等，这样可以方便快速地找到需要的图层。

5. 避免重复命名。

在命名图层时，要避免重复命名，否则会给团队成员带来困扰。

可以在命名图层时加入特定的项目名称或者项目编号来避免重复命名，确保每个图层都有唯一的名称。

6. 及时更新命名。

在项目进行过程中，可能会有新的图层需要添加或者原有的图层需要修改，团队成员应该及时更新图层命名，确保图层命名始终保持准确和清晰。

总结。

良好的CAD图层命名标准可以提高团队的工作效率，避免混乱和误解，希望大家能够遵守统一的图层命名规范，确保每个图层都有清晰明了的名称，并且及时更新图层命名，这样可以更好地进行团队协作和文件管理。

图层的设置有哪些原则呢图层的设置有哪些原则呢？第一，在够用的基础上越少越好。

不管是什么专业，什么阶段的图纸，图纸上所有的图元可以用一定的规律来组织整理。

比如说，建筑专业的图纸，就平面图而言，可以分为：柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。

也就是说，建筑专业的平面图，就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层，然后，在画图的时候，分别应该在哪个类别的，就把该图元放到相应得图层中去。

只要图纸中所有的图元都能有适当的归类办法了，那么图层设置的基础就搭建好了。

但是，图元分类是不是越细越好呢？不对。

比如说，建筑平面图上，有门和窗，还有很多台阶、楼梯等的看线，那是不是就分成门层、窗层、台阶层、楼梯层呢？不对。

图层太多的话，会给我们接下来在绘制过程中反而造成不便。

就像门、窗、台阶、楼梯，虽然不是同一类的东西，但又都属于看线，那么就可以用同一个图层来管理。

因此，图层设置的第一原则是在够用的基础上越少越好。

两层含义，1、够用；2、精简。

每个专业的情况不一样，大家可以自己琢磨，怎么样是相对最合理的。

第二，0层的使用。

很多同事喜欢在0层上画图，因为0层是默认层，白色是0层的默认色，因此，有时候看上去，显示屏上白花花一片。

这样做，绝对不可取。

0层上是不可以用来画图的，那0层是用来做什么的呢？是用来定义块的。

定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。

第三，三，图层颜色的定义。

图层的设置有很多属性，除了图名外，还有颜色、线形、线宽等。

我们在设置图层时，就要定义好相应的颜色、线形、线宽。

现在很多同事在定义图层的颜色时，都是根据自己的爱好，喜欢什么颜色就用什么颜色，这样做并不合理。

图层的颜色定义要注意两点，一是不同的图层一般来说要用不同的颜色。

这样做，我们在画图时，才能够在颜色上就很明显的进行区分。

如果两个层是同一个颜色，那么在显示时，就很难判断正在操作的图元是在哪一个层上。
