满堂支架搭设与拆除作业指导书

满堂支架搭设与拆除作业指导书1. 引言满堂支架是一种常用于建筑施工中的临时结构，它可以提供支撑和稳定，确保施工过程中的安全性。

本作业指导书将为您详细介绍满堂支架的搭设与拆除流程，并提供步骤和注意事项。

2. 满堂支架搭设2.1 准备工作1）确认搭设位置：在开始搭设满堂支架之前，首先需要确认支架搭设的位置，并对场地进行必要的清理和整理。

2）准备材料和工具：准备好满堂支架所需的材料和工具，包括钢管、脚手架扣件、脚手架杆件、脚手架底座、脚手架横梁等。

3）搭设计划和图纸：制定详细的搭设计划和图纸，确保满堂支架的搭设符合施工要求和安全标准。

2.2 搭设步骤步骤1：安装底座1）根据搭设图纸的要求，在地面上标记出支架底座的位置。

2）将支架底座固定在地面上，确保其稳固并与地面平齐。

步骤2：安装立柱1）根据搭设图纸和计划，在支架底座上安装立柱。

2）使用脚手架扣件将立柱与支架底座固定在一起，确保其稳固。

步骤3：安装横梁1）根据搭设图纸和计划，在立柱之间安装横梁。

2）使用脚手架扣件将横梁与立柱固定在一起，确保其稳固和水平。

步骤4：设置脚手架杆件1）在横梁的上方安装脚手架杆件。

2）使用脚手架扣件将脚手架杆件与横梁固定在一起，确保其稳固。

步骤5：安装脚手架板1）在脚手架杆件上安装脚手架板。

2）确保脚手架板与脚手架杆件的连接牢固，不能出现松动现象。

步骤6：验收和调整1）在完成满堂支架搭设之后，进行整体的验收和调整。

2）检查支架的稳定性和水平性，确保其符合要求。

3）如有需要，进行必要的调整，直至满足要求。

3. 满堂支架拆除3.1 准备工作1）确认拆除时间：在开始拆除满堂支架之前，确认拆除的时间安排，并通知相关人员，以确保拆除过程的安全性。

2）准备工具和设备：准备好所需的工具和设备，如扳手、梯子、绳子等。

3.2 拆除步骤步骤1：拆除脚手架板1）使用扳手将脚手架板从脚手架杆件上拆解下来，确保操作的安全性和稳定性。

2）将脚手架板放置在安全区域，并妥善存放，以备下次使用。

满堂脚手架搭设和拆除方案一、工程概述本工程为_____，位于_____，建筑总面积为_____平方米。

为满足施工需求，需在特定区域搭设满堂脚手架。

二、编制依据1、相关的国家标准和行业规范，如《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）等。

2、施工图纸及相关技术文件。

3、现场实际情况和施工条件。

三、施工准备1、材料准备（1）钢管：选用外径 48mm，壁厚 35mm 的焊接钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A 级钢的规定。

钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。

（2）扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。

在螺栓拧紧扭力矩达65N·m 时，不得发生破坏。

（3）脚手板：采用竹笆脚手板，其质量应符合相关标准的要求。

（4）安全网：选用密目式安全网，其网目密度不应低于 2000 目/100cm²。

2、技术准备（1）熟悉施工图纸，了解满堂脚手架搭设的部位、高度和要求。

（2）对施工人员进行技术交底，使其明确脚手架的搭设和拆除方法、质量标准和安全注意事项。

3、人员准备（1）架子工：必须经过专业培训，取得特种作业操作资格证书，方可上岗作业。

（2）普工：负责搬运材料、清理现场等辅助工作。

4、现场准备（1）清理搭设场地的杂物，平整场地，确保排水畅通。

（2）在搭设区域设置明显的警示标志，禁止非施工人员进入。

四、满堂脚手架的搭设1、脚手架的设计（1）根据工程的实际情况和施工要求，确定满堂脚手架的搭设高度、立杆间距、横杆步距等参数。

（2）脚手架的立杆应垂直于地面，横杆应水平设置，相邻立杆的接头应错开布置。

2、立杆的设置（1）立杆的底部应设置垫板，垫板的厚度不应小于 50mm。

（2）立杆的间距应根据设计要求确定，一般不大于 15m。

（3）立杆的接长应采用对接扣件连接，相邻立杆的对接接头应错开布置，不应在同步内。

满堂脚手架打拆施工方案1工程概况1.1工程简介：工程名称：2脚手架搭设方案2.1脚手架材料要求1、扣件钢管脚手架的材质要求钢管采用外径48mm, 壁厚35mm焊接钢管，其质量符合先行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。

2、扣件采用可锻铸铁制造的扣件，其材质应符合先行国家标准《钢管脚手架扣件》）(GB15831)的规定。

3、脚手架下，立杆使用垫板和木方的构造要求：垫板使用现场模板，加工成20cm*20cm；木方30cm(长)*6cm(厚)*8cm（宽）；2.3满堂架安装方案：2.3.1基本要求满堂架立杆均座落在3:7灰土基础或基础持力层上，沿着轴线方向满铺的封闭架内。

扫地杆铺底木方并排平放，上侧铺设木板，木方底部必须在3:7灰土持力层上，或已经浇筑完成的独立基础，或条形基础上。

使满堂架立杆压力均匀3:7灰土基础和基础混凝土上。

满堂架内立杆间距均为1m，扫地杆底部在条基区域内通长设置，每根扫地杆均与立杆进行有效连接。

第二步横杆距离地面扫地杆1.5m，均落在独立基础、条形基础已经浇筑完毕的混凝土面层上。

第三步至第五部横杆的间距分别为1.8m、1.8m、1.7m，每根水平杆均与立杆进行有效连接。

根据以上设计尺寸搭设高度，未超过“建筑施工扣件式钢管脚手架安全技术规范”中表6.1.1－1，所示允许搭设高度50m和立杆纵距1.8m 的规定。

满堂架内部的剪刀撑，在8m跨内部均匀设置4道*4道，在9m跨内均匀设置5道*5道。

剪刀撑斜杆的接长采用搭接，搭接长度1m，用二个以上旋转扣件连接，端部扣件的边缘至杆端距离不小于100mm。

剪刀撑斜杆用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至节点的距离不大于150。

底层斜杆下端均支承在垫板或基础上。

满堂架顶部支撑模板系统采用丝杠和钢管，支撑板模板，丝杠和钢管各为50％的比例，并且梅花状布置。

在铺设木方前，支撑板模板的钢管顶部必须使用钢管进行水平连接后，经项目部和相关单位检查认可后，方可进入下一道工序。

满堂脚手架打拆施工方案1工程概况1.1工程简介：工程名称：中国飞行试验研究院501号试飞保障楼（Ⅱ）工程工程地点：西安市阎良区建设单位：中国飞行试验研究院设计单位：中国航空规划建设发展有限公司施工单位：九冶建设有限公司勘察单位：中国有色金属工业西安勘察设计研究院工期：457天质量：达到合格等级。

1.2工程概况中国飞行试验研究院501号试飞保障楼（Ⅱ段）工程位于西安市阎良区试飞院内，本工程施工图纸由中国航空规划建设发展有限公司设计，工程设计图纸己全部出齐。

本工程试飞保障楼（Ⅱ段）总建筑面积为12575m2，室内地坪高度±0.000相当于绝对标高390.80米，室内外高差为600,室内与“回”字形内庭院高差为300；本工程建筑物总体布局为两个“回”字形连接，机务维修技术中心、试飞现场保障楼，各自有独立内庭院：7轴线～22轴线间长为108.8m，A轴线～F轴线宽为42m。

主体均为四层现浇混凝土框架结构。

耐火等级二级，建筑设计使用年限50年。

本工程结构的C区、D区与Ⅰ标段的结构A区及B区的均采用抗震缝，划分各自独立的结构体系。

本工程结构C区A轴-F轴～1/7线-15线为办公楼，地上四层为现浇混凝土框架结构，层高分别为：5.0m；4.2m;4.2m;4.2m。

柱网（9m+8m+8m+8m+8m+9m）*(8m)；结构D区A轴-F轴～1/15线-22线为办公楼，地上四层为现浇混凝土框架结构，层高分别为：5.0m；4.2m;4.2m;4.2m，柱网（9m+8m+8m+8m+8m+9m）*(8m)，建筑物高度为19.40m。

本工程所有梁、板、柱下独立基础、基础圈梁等混凝土构件均采用C30混凝土，柱采用C40混凝土浇筑（除特殊注明外）。

拟建场地地下水埋深8.3m至8.8m，对应高程为380.01至380.84m。

本工程基础设计等级为丙级，抗震设防烈度为8度，厂区所在地区的基本风压值为0.35KN/m2本工程施工现场“三通一平”工作已经完成，施工用水用电已经接入现场，建设单位提供的水源为厂区供水网供给；建设单位提供的供电容量可以满足现场施工的使用要求。

满堂碗扣式脚手架施工作业指导书1 适用范围适用于城市轨道交通车站主体结构或非盾构法区间隧道二衬施工作业。

2 作业准备2.1.施工前准备1）技术准备：开工前组织技术人员和现场施工人员认真学习实施性施工组织设计，熟悉施工图纸、规范和技术标准，制定施工安全保证措施，提出应急方案。

对施工人员进行技术交底，对施工人员进行上岗前培训，考核合格后持证上岗。

具体内业技术准备工作有以下几个方面：已接到主体结构施工图，并进行了图纸会审。

模板和脚手架专项施工方案和力学计算书以上报业主和监理，并审批完成。

依据技术交底范本要求，编制技术交底，并对相关人员和作业人员进行交底和培训。

关于模板、脚手架钢管极其配件的物资材料计划已提交项目物资部。

选定的供货方提供了合格的材质报告。

2）施工现场清理：清理施工现场建筑杂物。

2.2.施工材料的调查及试验工地试验室已对进场的材料进行检验，合格后方可使用，严格保证施工中进场的原材料符合质量要求。

开工前将有关资料报监理和业主。

3 施工程序及工艺流程方案的拟定及设计计算→方案论证→竖立杆→安放横杆→扣件的施工要求→扫地杆和剪刀撑的构造措施→模板支架体系验收→工序交接→下道工序施工。

（见图1）图1 模板支架流程图4 施工作业说明 满堂架 柱模 梁墙柱头模板模 墙模4.1.碗扣式脚手架施工步骤及要求1）支架构造要求⑴模板支撑架应根据施工荷载组配横杆及选择步距，根据支撑高度选择组配立杆、可调托撑及可调底座。

⑵模板支撑架高度超过 4m 时，应在四周拐角处设置专用斜杆或四面设置八字斜杆，并在每排每列设置一组通高十字撑或专用斜杆。

⑶模板支撑架高宽比不得超过3，否则应扩大下部架体尺寸，或者按有关规定验算，采取设置缆风绳等加固措施。

⑷车站主体结构模板支撑架可采用立杆支撑中板、顶板，横杆支撑梁的梁板合支方法。

当梁的荷载超过横杆的设计承载力时，可采取独立支撑的方法，并与楼板支撑连成一体。

2）脚手架搭设⑴底座和垫板应准确地放置在定位线上：垫板宜采用长度不少于2跨，厚度不小于20毫米的木垫板，底座的轴心线应与地面垂直。

满堂支架搭设与拆除作业指导书满堂支架是一种常用的工程搭建设备，广泛应用于建筑工地、钢结构等各种建筑领域。

在支架的搭设和拆除过程中需要注意安全、合理布置，本指导书将详细介绍满堂支架搭设与拆除的作业流程和注意事项，以确保工程操作的安全和高效。

一、搭设前准备工作1. 安全检查：在搭设之前需要对工地进行安全检查，包括检查各种设备、材料是否完好，工地是否有危险隐患等。

2. 编制搭设计划：对于满堂支架的搭设需要根据实际情况编制搭设计划，明确搭设的位置、高度和工期等要求。

3. 调度人员到位：在进行满堂支架搭设前需要调度好搭设人员，保证搭设过程中有人员专职负责，避免出现操作不当的情况。

4. 准备材料：满堂支架搭设需要准备支撑杆、斜杆、基础等一系列的材料，所有的材料必须符合国家标准要求且材质必须相同。

5. 现场标识：在施工现场需要进行标识，明确施工范围、施工拆除时间、员工人数等信息，可以避免不必要的纠纷或事故发生。

二、满堂支架搭设1. 地基处理：在进行满堂支架搭设前，地基需要进行处理，保证地基坚固、平整，并且平台和立杆位置应该标记好，确保支架的搭建能够更加精确有效。

2. 立杆位置确定：需要根据实际情况确定立杆的位置，并用尺子校正稳妥。

3. 安装基础：在立杆位置确认无误后，需要进行基础的固定，可以使用桶装水泥与石灰配制混凝土，固定立杆底部并使其稳定。

4. 安装横向支撑：在安装立杆之后需要根据实际情况适配横向支撑杆防止立杆倾斜、立杆底部连接横向支撑杆的位置也应该确认无误。

5. 安装斜杠：在横向支撑杆旁侧，安装用于加强支撑杆和支架之间连接的斜杠，以确保支撑杆不会倒塌。

6. 链接连接：在满堂支架的搭设中，支架之间的链接是必不可少的，需要确保连接点都经过充分的检查，确保连接牢固可靠。

7. 安装桥架：在支架搭设完成后，需要根据实际情况安装桥架，以确保搭设完毕后可以方便地到达每个工作位置。

三、满堂支架拆除1. 准备工作：在拆除满堂支架之前，需要进行准备工作，包括清理工地、确认材料是否齐全、进行安全检查等。

目录一、编制依据 (2)二、适用范围 (2)三、作业准备 (2)四、施工作业标准 (3)五、质量控制与检验标准 (11)六、施工作业注意事项 (13)七、成品保护标准 (14)八、作业安全环保措施 (14)九、作业质量记录 (15)满堂支架模板施工作业指导书一、编制依据1、环山酒库相关的结构施工图纸；2、贵州茅台酒扩建工程环山酒库及食堂办公楼单体施工方案及环山酒库模板工程专项施工方案；3、现行建筑设计规范、施工技术规范及规程。

⑴《建筑工程施工质量验收统一标准》GB50300-2001；⑵《建筑施工模板安全技术规范》JGJ162-2008；⑶《混凝土结构工程施工及验收规范》GB50204-2002（2011版）；⑷《木胶合板模板》JG/T3026-95；⑸《建筑机械使用安全技术规程》JGJ33-2012；⑹《建筑结构荷载规范》GB50009-2012；⑺《施工现场临时用电安全技术规范》JGJ46-2005。

二、适用范围本作业指导书适用于贵州茅台酒扩建工程环山酒库及食堂办公楼梁板柱的模板施工。

环山酒库单栋建筑面积有7409㎡、6629㎡、5902㎡等几种，共5层，层高3m，框架结构，最大柱截面尺寸600×600mm，最大梁截面尺寸400×800mm；食堂办公楼建筑面积为4370㎡，地上4层，层高4.2m、3.6m，框架结构，最大柱截面尺寸600×600mm，最大梁截面尺寸300×900mm。

三、作业准备1、材料准备⑴模板：采用1830*915*18mm胶合板。

⑵楞木：采用35*80mm方木。

⑶支撑系统：选用盘扣式可调钢管支架；立杆￠48*3.5mm，立杆长1800mm、2400mm；可调立杆（0.85m、1.2m）；横杆（900mm、600mm）。

⑷主要机具：木工电锯、木工电刨、手电钻、铁木榔头、活动（套口）扳子、水平尺、钢卷尺、托线板、撬杠等。

2、作业条件⑴模板设计：施工前，根据工程的特点、结构图，对各分部混凝土模板进行设计,编制专项施工方案，在保证强度、刚度及稳定性的前提下，确定木模板制作的几何形状、尺寸要求、龙骨的规格、间距，顶撑的排距、间距。

碾压混凝土双曲拱坝表孔支撑大梁满堂架搭设方案1、搭设的依据及构造要求1.1编制依据1.1.1《建筑施工手册》（第二版）；1.1.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001 J84-2001）；1.1.3《建筑丿施工脚手架实用手册》；1.1.4《建筑施工安全检查标准》（JGJ59-99）；1.1.5《建筑地基基础设计规范》（GB 5007-2002）o2构造要求1施工条件根据木工程情况，满堂脚手架采用钢管在表孔溢流堰面碗地面上搭设脚手架至支撑大梁底部，满足支撑大梁钢筋混凝土施工。

1施工准备钢管：采用4）48X3.5的热轧钢管，主耍用于脚手架的各种受力杆件。

扣件：直角扣件（十字扣）用于两根呈垂直交叉钢管的连接；旋转扣件（冋转扣）用于两根呈任意角度交叉钢管的连接；对接扣件（一字扣）用于两根钢管对接连接。

脚手板：采用2000X250X60竹串片脚手板，满铺于各作业面上。

2、主要施工方法满堂脚手架全高为15m,采用单立杆脚手架，脚手架应满足结构及施工的要求。

1搭设形式在溢流堰面层轻地面上搭设满堂脚手架至支撑大梁底部o左右岸方向搭设钢管架根据各表孔结构尺寸布置紧贴两侧墩子。

2.2脚手架构造2.2. 1立杆木工程立杆排距为0.8m,立杆柱距0.8m,立杆外侧距闸墩为200mm o竖立杆时，杆件长短要搭配使用；立杆接头除顶层可采用搭接外，其余必须采用对接扣件进行对接。

对接吋，对接扣件交错布置，两个相邻立杆上接头不能设在同步同跨内，两相邻立杆接头在高度方向错开距离不小于500mm；各接头中心距主节点的距离不大于步距的1/3。

搭接时的搭接长度Ld^ 1000mm,用不少丁•两个旋转扣件扣牢，扣件的外边缘距杆端距离为150mm。

立杆应沿其轴线搭设到要求位置（15 氷o 立杆上必须设置纵横向扫地杆。

由于表孔垠面的结构形式为曲面，为巩固立杆在堰面的混凝土面上造孔制竖直锚杆，把立杆立于锚杆上，锚杆为①25钢筋, 锚固300mm外露200mm o横向扫地杆用直角扣件紧靠纵向扫地杆下方固定在立杆上。

满堂脚手架搭拆施工方案概述在建筑施工中，脚手架是一种必不可少的设备，用于支撑和提供工作平台，便于施工人员进行操作。

本文将探讨在满堂施工过程中脚手架的搭建、拆卸以及施工方案的具体细节。

脚手架搭建准备工作在搭建脚手架之前，需要进行周密的准备工作，包括：•实地勘测，确定脚手架搭建的位置和高度。

•确保施工区域没有障碍物，确保安全通道畅通。

•准备好所需的脚手架材料和工具，包括主体材料、连接件、横担、纵担等。

•制定详细的搭建计划和安全措施。

搭建步骤1.按照设计要求，先搭建脚手架的主体结构，安装立柱和横梁。

2.逐层搭建，并注意脚手架的稳固性和水平度。

3.安装横担和纵担，加固整个脚手架结构。

4.检查每一步搭建工作，确保每个连接件和部件都牢固可靠。

5.最后进行脚手架的调整和固定，确保整个搭建过程符合安全要求。

脚手架拆卸准备工作在脚手架使用完毕后，需要进行拆卸工作，同样需要进行周密的准备：•确保脚手架上没有人员和材料，安全区域内无人员活动。

•检查脚手架的稳定性和结构完整性。

•准备好拆卸脚手架所需的工具，包括扳手、螺丝刀等。

•制定详细的拆卸方案和安全措施。

拆卸步骤1.先从上往下逐层拆卸脚手架，依次拆除横担和纵担。

2.解开连接件，逐步拆除主体结构。

3.注意在拆卸过程中保持脚手架的稳定性，避免意外发生。

4.拆卸完成后清理施工现场，确保没有遗漏的脚手架零件和材料。

施工方案安全措施•所有施工人员必须佩戴安全帽、安全带等个人防护装备。

•严格执行施工现场规章制度，禁止私自爬梯爬脚手架。

•指定专人负责脚手架的搭建和拆卸，确保操作规范。

•定期检查脚手架的使用情况，发现问题及时处理。

施工流程•根据工程需要，合理安排施工进度和脚手架使用时间。

•保证施工现场物资和设备的及时供应，避免延误工期。

•确保脚手架的质量和稳定性，防止发生安全事故。

结束语本文对满堂脚手架搭建、拆卸以及施工方案进行了详细的介绍，希望能对相关施工工作提供参考和帮助。

在实际施工过程中，务必重视脚手架安全问题，确保施工安全和质量的同时，提高工作效率。

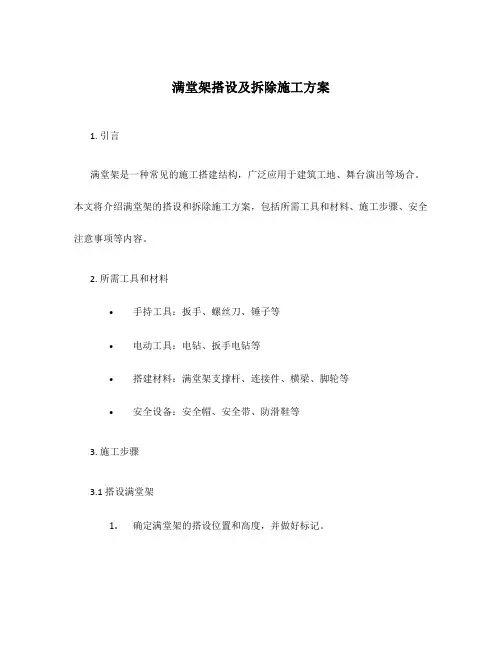

满堂架搭设及拆除施工方案1. 引言满堂架是一种常见的施工搭建结构，广泛应用于建筑工地、舞台演出等场合。

本文将介绍满堂架的搭设和拆除施工方案，包括所需工具和材料、施工步骤、安全注意事项等内容。

2. 所需工具和材料•手持工具：扳手、螺丝刀、锤子等•电动工具：电钻、扳手电钻等•搭建材料：满堂架支撑杆、连接件、横梁、脚轮等•安全设备：安全帽、安全带、防滑鞋等3. 施工步骤3.1 搭设满堂架1.确定满堂架的搭设位置和高度，并做好标记。

2.根据设计要求，按照搭设顺序将满堂架支撑杆和连接件组装起来。

使用扳手和电动工具确保连接牢固。

3.将组装好的满堂架支撑结构放置在标记位置，并进行调整，确保水平度和垂直度。

4.安装满堂架的横梁，将其与满堂架支撑杆连接，确保牢固可靠。

5.安装脚轮，固定在满堂架支撑杆的底部，提高满堂架的移动性和灵活性。

6.完成满堂架的搭设后，进行检查，确保搭建结构牢固安全。

3.2 拆除满堂架1.取下满堂架的横梁，并放置在安全地方。

2.依次拆卸满堂架支撑杆和连接件，注意安全操作，避免满堂架突然倒塌。

3.将拆卸后的材料分类整理，方便后续的存储和再利用。

4.清理搭建现场，确保无遗留杂物和安全隐患。

4. 安全注意事项•在搭建和拆除满堂架时，务必佩戴安全帽、安全带和防滑鞋，确保自身安全。

•在使用电动工具时，要注意电源的安全和工具的正确使用方法，避免发生电击和工具伤害。

•在搭建和拆除满堂架时需要有人帮助，确保操作的安全性和高效性。

•在搭建现场要设置明确的警示标志，提醒他人注意安全。

•如果遇到特殊情况或问题，应及时向相关专业人员寻求帮助和指导。

5. 结论本文介绍了满堂架的搭设和拆除施工方案，包括所需工具和材料、施工步骤、安全注意事项等内容。

在实际施工中，应严格按照相关规定和标准进行操作，确保施工质量和施工安全。

通过合理的组织和安排，满堂架的搭设和拆除工作能够顺利进行，为后续施工提供良好的条件。

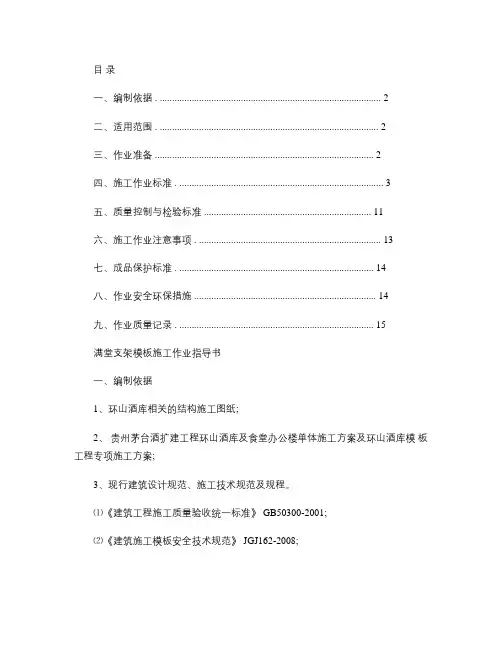

目录一、编制依据 . (2)二、适用范围 . (2)三、作业准备 (2)四、施工作业标准 . (3)五、质量控制与检验标准 (11)六、施工作业注意事项 . (13)七、成品保护标准 . (14)八、作业安全环保措施 (14)九、作业质量记录 . (15)满堂支架模板施工作业指导书一、编制依据1、环山酒库相关的结构施工图纸;2、贵州茅台酒扩建工程环山酒库及食堂办公楼单体施工方案及环山酒库模板工程专项施工方案;3、现行建筑设计规范、施工技术规范及规程。

⑴《建筑工程施工质量验收统一标准》 GB50300-2001;⑵《建筑施工模板安全技术规范》 JGJ162-2008;⑶《混凝土结构工程施工及验收规范》 GB50204-2002(2011版 ; ⑷《木胶合板模板》 JG/T3026-95;⑸《建筑机械使用安全技术规程》 JGJ33-2012;⑹《建筑结构荷载规范》 GB50009-2012;⑺《施工现场临时用电安全技术规范》 JGJ46-2005。

二、适用范围本作业指导书适用于贵州茅台酒扩建工程环山酒库及食堂办公楼梁板柱的模板施工。

环山酒库单栋建筑面积有 7409㎡、 6629㎡、 5902㎡等几种,共 5层,层高 3m ,框架结构,最大柱截面尺寸 600×600mm ,最大梁截面尺寸 400×800mm ;食堂办公楼建筑面积为 4370㎡,地上 4层,层高 4.2m 、 3.6m ,框架结构,最大柱截面尺寸600×600mm ,最大梁截面尺寸 300×900mm 。

三、作业准备1、材料准备⑴模板:采用 1830*915*18mm胶合板。

⑵楞木:采用 35*80mm方木。

⑶支撑系统:选用盘扣式可调钢管支架;立杆￠ 48*3.5mm,立杆长 1800mm 、2400mm ; 可调立杆 (0.85m 、 1.2m ;横杆(900mm 、 600mm 。

⑷主要机具:木工电锯、木工电刨、手电钻、铁木榔头、活动(套口扳子、水平尺、钢卷尺、托线板、撬杠等。

满堂脚手架施工作业指导书一、施工方案1、架体搭设应编制专项施工方案，结构设计应进行计算；（常用敞开式满堂脚手架结构设计尺寸见下图）2、专项施工方案应按规定进行审核、审批。

二、架体基础1、架体基础应按方案要求平整、夯实，并应采取排水措施；2、架体底部应按规范要求设置垫板和底座,垫板规格应符合规范要求；3、架体扫地杆设置应符合规范要求。

三、架体稳定1、满堂脚手架搭设高度不宜超过36m；满堂脚手架施工层不得超过1层。

2、架体四周与中部应按规范要求设置竖向剪刀撑或专用斜杆、水平剪刀撑或水平斜杆；满堂脚手架应在架体外侧四周及内部纵、横向每6m至8m 由底至顶设置连续竖向剪刀撑。

当架体搭设高度在8m以下时，应在架顶部设置连续水平剪刀撑；当架体搭设高度在8m 及以上时，应在架体底部、顶部及竖向间隔不超过8m分别设置连续剪刀撑。

水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置剪刀撑宽度应为6m-8m。

3、当架体高宽比大于规范规定时应按规范要求与建筑结构拉结或采取增加架体宽度、设置钢丝绳张拉固定等稳定措施。

满堂脚手架的高度比不宜大于3，当高宽比大于2时，应在架体的外侧四周和内部水平间隔6m-9m、竖向间隔4m-6m设置连墙件与建筑物拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。

4、当满堂脚手架局部承受集中荷载时，应按实际荷载计算并应局部加固。

5、满堂脚手架应设爬梯，爬梯踏步间距不得大于300mm。

四、杆件锁件1、架体立杆件间距，水平杆步距应符合设计和规范要求；2、杆件的接长应符合规范要求；3、架体搭设应牢固，杆件节点应按规范要求进行紧固。

4、剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。

五、脚手板1、作业层脚手板应满铺，铺稳、铺牢；2、脚手板的材质、规格应符合规范要求；3、挂扣式钢脚手板的挂扣应完全挂扣在水平杆上，挂钩处应处于锁住状态。

4、满堂脚手架操作层支撑脚手板的水平杆间距不应大于1/2跨距；脚手板的铺设应符合规范规定。

箱梁现浇支架方案一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《xxx改建工程第x合同段设计图》二、支架设计方案本工程为钢筋混凝土箱梁，共分5跨:16m+3×21m+16m，箱梁梁体采用C40混凝土进行浇筑，桥面双向1.5%横坡，梁体全宽8.5m，高度统一为1.2m，腹板厚50㎝，底板宽4.5m、厚20㎝，顶板宽8.5m、厚28.4㎝全桥。

全桥为一次性现浇连续箱梁，连续箱梁现浇支架拟采用满堂支架及跨线部分采用脚手架钢管与型钢组合。

外模板采用MZJ50（A)型竹胶板，其规格尺寸为2440×1220×15mm，根据箱梁结构尺寸现场加工。

一）、满堂支架部分：采用Ф48×3.5mm扣件式钢管支架，支架高度为6～8m。

钢管支架由底座、立杆、纵横向扫地杆、纵横向水平杆、纵横向支撑、顶托及剪刀撑组成。

各部分搭设要点如下：1、底座：底座下必须垫木板与地基接触以便荷载能分散传递至地基。

在横隔板处应顺桥向垫2m×0.2m×0.02m木板；跨中处应垫0.3m×0.5m×0.02m木板。

2、立杆：采用直径Ф48 mm，壁厚3.5mm的钢管。

立杆高度随梁的高度变化而决定，采用2.5m，3m，3.5m，4m，5m，6m的钢管选择组合，接长采用搭接，全部采用3 个扣件扣住。

搭设时应注意立杆的接头不得在同一高度内，错开距离不得少于50cm。

开始搭设时，应每隔6 m设置一根抛撑，起临时固定的作用，待基本固定后方可拆除。

立杆在搭设过程中应用垂球随时检查其垂直度，偏差不得超过1/200。

3、纵横向水平杆：采用标准长度的钢管与立杆经扣件联接而成。

其作用是约束立杆，使支架形成一个整体空间结构，也承受一定的水平力。

水平杆间距为： 1.2 m。

4、纵横向扫地杆：连接立杆下端，距底座下端40cm处的纵横向水平钢管，用扣件与立杆连接，起到约束立杆下端在纵横向发生位移的作用。

满堂支架搭设与拆除作业指导书Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制： ___________________日期： ___________________满堂支架搭设与拆除作业指导书温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。

本文档可根据实际情况进行修改和使用。

1、合用范围合用于兰新铁路甘青段 LXS-10 标段黑河特大桥跨西三环道路( 40+64+40 ) m 连续梁满堂支架法施工。

2、作业准备施工准备期间认真做好技术准备、物质准备、组织准备和施工现场准备。

2.1技术准备熟悉和审核施工图纸；编制施工方案及施工组织设计、交底、编制施工预算；编制施工组织设计等。

2.2物资准备购置与租赁各种暂时物资、设备、各种施工材料等。

2.3施工现场准备导线、水准贯通测量；三“通一平”；生产暂时设施的准备；组织机具、材料进场；制定施工现场安全防护管理制度等。

3、技术要求3.1支架结构所用材料应为钢结构, 构件应符合国家有关部门的有关标准和要求。

3.2支架类型经技术经济比较选用其结构形式。

第 28 孔、第 30 孔采用满堂碗扣钢管支架。

第 29 孔部份采用梁柱式钢管支架设置门洞。

3.3支架基础必须具有足够的承载力, 不得浮现不均匀沉降。

满堂钢管支架施工前对地基进行处理, 根据计算要求地基承载力不小于 300kpa。

3.4其基础类型、面积和厚度应根据支架结构形式、受力情况、地基承载力等条件确定。

表面浇筑厚 15cm 的 C15 混凝土。

同时做好地面的排水处理, 设置排水沟。
