热电42i氮氧化物分析仪技术资料方法标准：ISO7996-1985方法名称：化学发光法山东美吉佳环境科技有限公司目录第一章简介（性能和工作原理）第二章使用说明书第三章设备保养维修操作规程一、仪器安装二、校准三、日常维护保养四、故障诊断和排除简介产品性能42i 化学发光法分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。
42i 分析仪具有以下的特征：·320*240液晶图像显示·菜单驱动软件·区域可定量程·用户自选单/双/自动量程模式·多重用户自定义模拟输出·模拟输入选择·高灵敏度·快速响应时间·全量程线性·独立NO-NO2-Nox量程·NO2 转化炉可替代选择·用户自选数字输入/输出容量·标准通讯特色包括RS232/485和以太网·C-Link, MODBUS协议,以及流动数据协议工作原理42 i 分析仪原理是基于一氧化氮(NO)与臭氧(O3)的化学发光反应产生激发态的NO2分子，当激发态的NO2分子返回基态时发出一定能量的光, 所发出光的强度于NO的浓度呈线性关系，42i分析仪就是利用检测光强来进行NO的检测, 其化学反应式如下:NO + O3 ──NO2 + O2+ h仪器在进行二氧化氮(NO2)的检测时必须先将NO2转换成NO，然后再通过化学发光反应进行检测。
NO2是通过钼转换器完成NO2到NO的转换. 其转换器的加热温度约为325℃（可选不锈钢转化器加热温度为625℃）。
如图1-1所示, 样品气通过标有SAMPLE的进气口被抽入42i分析仪，然后样气经颗粒物过滤器过滤，到达一电磁阀，由该电磁阀选择样气的路径是直接到达反应室(测NO方式)，还是先经过NO2到NO转换器后再进入反应室(测NO X方式)。
在反应室前装有限流毛细管和流量传感器, 以控制和测量样气的流量。
热电42i氮氧化物分析仪技术资料方法标准：ISO7996-1985方法名称：化学发光法美吉佳环境科技目录第一章简介（性能和工作原理）第二章使用说明书第三章设备保养维修操作规程一、仪器安装二、校准三、日常维护保养四、故障诊断和排除第一章简介产品性能42i 化学发光法分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。
42i 分析仪具有以下的特征：·320*240液晶图像显示·菜单驱动软件·区域可定量程·用户自选单/双/自动量程模式·多重用户自定义模拟输出·模拟输入选择·高灵敏度·快速响应时间·全量程线性·独立NO-NO2-Nox量程·NO2 转化炉可替代选择·用户自选数字输入/输出容量·标准通讯特色包括RS232/485和以太网·C-Link, MODBUS协议,以及流动数据协议工作原理42 i 分析仪原理是基于一氧化氮(NO)与臭氧(O3)的化学发光反应产生激发态的NO2分子，当激发态的NO2分子返回基态时发出一定能量的光, 所发出光的强度于NO的浓度呈线性关系，42i分析仪就是利用检测光强来进行NO的检测, 其化学反应式如下:NO + O3── NO2 + O2+ h仪器在进行二氧化氮(NO2)的检测时必须先将NO2转换成NO，然后再通过化学发光反应进行检测。
NO2是通过钼转换器完成NO2到NO的转换. 其转换器的加热温度约为325℃（可选不锈钢转化器加热温度为625℃）。
如图1-1所示, 样品气通过标有SAMPLE的进气口被抽入42i分析仪，然后样气经颗粒物过滤器过滤，到达一电磁阀，由该电磁阀选择样气的路径是直接到达反应室(测NO方式)，还是先经过NO2到NO转换器后再进入反应室(测NO X 方式)。
在反应室前装有限流毛细管和流量传感器, 以控制和测量样气的流量。
43i二氧化硫分析仪-中文说明书热电43i二氧化硫分析仪技术资料方法标准：ISO/CD10498-2004方法名称：脉冲紫外荧光法山东美吉佳环境科技有限公司目录第一章简介（性能和工作原理）第二章使用说明书第三章设备保养维修操作规程一、仪器安装二、校准三、日常维护保养四、故障诊断和排除第一章简介产品性能43i紫外荧光分析仪结合经典检测技术,易于操作菜单的软件 ,先进的诊断功能,以提供稳定性和灵活性,43i有以下特点:●320X240 LCD●菜单式控制软件●可编程量程●用户可选量程模式●多用户定义模拟输出●模拟输出可选●高灵敏度●快速响应时间●全量程线性●内部采样泵●全内置●对流量和温度变化不敏感●用户可选数字输入输出●RS232-485和网络连接●CLINK,MODBUS,数据流协议.详见各章节.工作原理43i分析仪是一种脉冲荧光分析仪，原理是基于二氧化硫(SO2)分子吸收了紫外线并被一定波长的紫外线激发，当被激发的SO2分子返回低能级时释放出另一波长的紫外光, 所发出光的强度于的浓度呈线性关系，43i分析仪就是利用检测光强来进行SO2的检测, 其化学反应式如下:SO2 + hν1──→SO2*──→SO2+ hν2如图1-1所示, 样品气通过标有SAMPLE的进气口被抽入43i分析仪，样品气体通过一个能去处对检测有影响的碳氢化合物的“kicker”管进入荧光室，在荧光室内SO2分子将被紫外线激发，然后样品气通过流量计，毛细管和“kicker”管的外套排出。
一个聚光镜把脉冲紫外光聚焦到一个和反应室相连能产生激发SO2分子紫外线的光学组件。
进入反应室的紫外光激发SO2分子，SO2分子返回低能级时释放出另一波长的紫外光。
带通滤镜使只有SO2分子返回低能级时释放出的紫外光能到达光电倍增管（PMT）。
光电倍增管（PMT）检测SO2分子释放出的紫外光。
在反应室另一面的光电检测器连续检测脉冲紫外光源的情况，并通过电子线路对光源的波动进行补偿。
关于氮氧化物尾气分析仪的参数介绍氮氧化物是一类有害的废气污染物，对于环境和人类健康都有不良影响。
因此，对于汽车、发电厂和工业排放源的氮氧化物排放，要进行严格的监管和管理。
氮氧化物尾气分析仪可以测量和检测氮氧化物排放，并确定是否符合排放标准，是现代环保监测的必备工具。
一、仪器概述氮氧化物尾气分析仪通常由控制系统、气体采样系统、分析检测模块和数据处理系统四部分组成。
通过采集机动车辆发动机、燃气锅炉等排放源的尾气，经过分析检测，可以得出氮氧化物排放浓度值。
二、主要参数介绍1. 检测范围或灵敏度检测范围或灵敏度是指氮氧化物尾气分析仪可以检测的氮氧化物浓度范围或最低检测浓度。
检测范围越宽或灵敏度越高，越能满足不同排放源的监测需求。
2. 检测方式目前主要的检测方式有化学检测法和物理检测法两种。
化学检测法需要使用化学试剂进行反应和分析，而物理检测法则利用气体分子的光学、电化学、质谱等特性来检测氮氧化物浓度。
两种检测方式各有优劣，应根据实际需求进行选择。
3. 响应时间响应时间是指氮氧化物尾气分析仪检测到氮氧化物浓度变化后，输出浓度值所需的时间。
响应时间越短，越能满足实时监测和控制的需求。
4. 采样流量采样流量是指氮氧化物尾气分析仪采集尾气的流量，通常以升/分钟（l/min）为单位。
采样流量的大小影响着样品的稳定性和氮氧化物浓度的准确性。
较高的采样流量能够更准确地反映真实的氮氧化物排放浓度。
5. 重复性重复性是指在同一条件下，氮氧化物尾气分析仪重复测量氮氧化物浓度时，结果的偏离程度。
重复性越好，说明测试结果的准确性越高。
三、注意事项使用氮氧化物尾气分析仪时需要注意以下事项：1.操作人员需要具备相关技能和知识，以保证测试准确性和安全性；2.仪器的运输、安装和维护需要专业技术人员进行；3.在测试过程中，需要严格按照操作手册和规程进行，检验和校准仪器定期进行；4.氮氧化物尾气分析仪的使用寿命有限，需要定期更换耗材和部件，并进行维护和保养。
热电43i二氧化硫分析仪技术资料方法标准：ISO/CD10498-2004方法名称：脉冲紫外荧光法山东美吉佳环境科技有限公司目录第一章简介（性能和工作原理）第二章使用说明书第三章设备保养维修操作规程一、仪器安装二、校准三、日常维护保养四、故障诊断和排除第一章简介产品性能43i紫外荧光分析仪结合经典检测技术,易于操作菜单的软件 ,先进的诊断功能,以提供稳定性和灵活性,43i有以下特点:●320X240 LCD●菜单式控制软件●可编程量程●用户可选量程模式●多用户定义模拟输出●模拟输出可选●高灵敏度●快速响应时间●全量程线性●内部采样泵●全内置●对流量和温度变化不敏感●用户可选数字输入输出●RS232-485和网络连接●CLINK,MODBUS,数据流协议.详见各章节.工作原理43i分析仪是一种脉冲荧光分析仪，原理是基于二氧化硫(SO2)分子吸收了紫外线并被一定波长的紫外线激发，当被激发的SO2分子返回低能级时释放出另一波长的紫外光, 所发出光的强度于的浓度呈线性关系，43i分析仪就是利用检测光强来进行SO2的检测, 其化学反应式如下:SO2 + h?1──✍ SO2*──✍ SO2 + h?2如图1-1所示, 样品气通过标有SAMPLE的进气口被抽入43i分析仪，样品气体通过一个能去处对检测有影响的碳氢化合物的“kicker”管进入荧光室，在荧光室内SO2分子将被紫外线激发，然后样品气通过流量计，毛细管和“kicker”管的外套排出。
一个聚光镜把脉冲紫外光聚焦到一个和反应室相连能产生激发SO2分子紫外线的光学组件。
进入反应室的紫外光激发SO2分子，SO2分子返回低能级时释放出另一波长的紫外光。
带通滤镜使只有SO2分子返回低能级时释放出的紫外光能到达光电倍增管（PMT）。
光电倍增管（PMT）检测SO2分子释放出的紫外光。
在反应室另一面的光电检测器连续检测脉冲紫外光源的情况，并通过电子线路对光源的波动进行补偿。

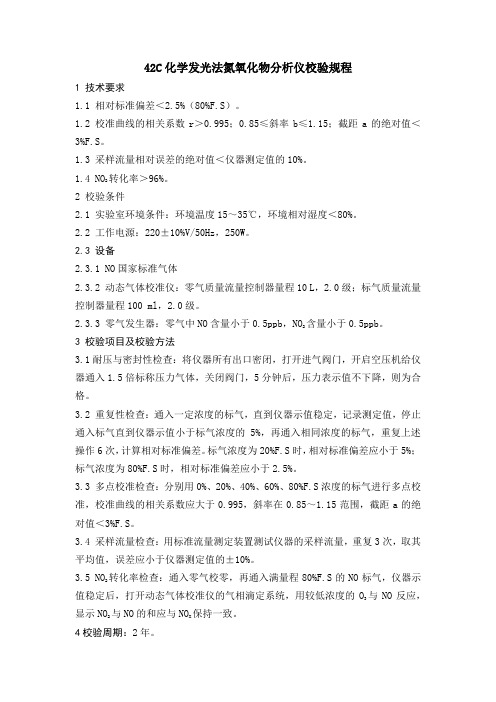

42C化学发光法氮氧化物分析仪校验规程1 技术要求1.1 相对标准偏差＜2.5%（80%F.S）。
1.2 校准曲线的相关系数r＞0.995；0.85≤斜率b≤1.15；截距a的绝对值＜3%F.S。
1.3 采样流量相对误差的绝对值＜仪器测定值的10%。
1.4 NO2转化率＞96%。
2 校验条件2.1 实验室环境条件：环境温度15～35℃，环境相对湿度＜80%。
2.2 工作电源：220±10%V/50Hz，250W。
2.3 设备2.3.1 NO国家标准气体2.3.2 动态气体校准仪：零气质量流量控制器量程10 L，2.0级；标气质量流量控制器量程100 ml，2.0级。
2.3.3 零气发生器：零气中NO含量小于0.5ppb，NO2含量小于0.5ppb。
3 校验项目及校验方法3.1耐压与密封性检查：将仪器所有出口密闭，打开进气阀门，开启空压机给仪器通入1.5倍标称压力气体，关闭阀门，5分钟后，压力表示值不下降，则为合格。
3.2 重复性检查：通入一定浓度的标气，直到仪器示值稳定，记录测定值，停止通入标气直到仪器示值小于标气浓度的5%，再通入相同浓度的标气，重复上述操作6次，计算相对标准偏差。
标气浓度为20%F.S时，相对标准偏差应小于5%；标气浓度为80%F.S时，相对标准偏差应小于2.5%。
3.3 多点校准检查：分别用0%、20%、40%、60%、80%F.S浓度的标气进行多点校准，校准曲线的相关系数应大于0.995，斜率在0.85～1.15范围，截距a的绝对值＜3%F.S。
3.4 采样流量检查：用标准流量测定装置测试仪器的采样流量，重复3次，取其平均值，误差应小于仪器测定值的±10%。
3.5 NO2转化率检查：通入零气校零，再通入满量程80%F.S的NO标气，仪器示值稳定后，打开动态气体校准仪的气相滴定系统，用较低浓度的O3与NO反应，显示NO2与NO的和应与NOX保持一致。
4校验周期：2年。
氮氧化物分析仪设备安全操作规程前言为确保氮氧化物分析仪设备使用安全，保证测试数据准确、可靠，特制定本规程，要求使用者必须认真遵守。
设备概述氮氧化物分析仪是一种用于检测空气中氮氧化物浓度的仪器。
设备主要包括氮氧化物采样系统、氮氧化物分析系统、数据分析系统三部分。
安全操作规程一、设备使用前的准备1.仪器必须安装在通风良好的房间内。
2.在使用前应该对设备进行检查，确认设备完好无损。
3.在分析过程中，严禁带任何金属物进入分析室。
4.操作前应穿戴防护用品（手套、口罩等），确保人员安全。
5.了解并掌握仪器操作手册中的相关安全规定。
二、设备使用过程中的注意事项1.在操作过程中，严禁吸烟、喝酒、吃东西、嚼口香糖等行为。
禁止在分析仪室内吸烟。
2.操作人员必须经过专业培训，并经过合格的考试才可使用。
3.操作人员必须仔细阅读使用手册，熟悉仪器的使用方法。
不得滥用仪器，如发现仪器出现问题必须立即停止使用。
4.操作过程中，应注意分析仪设备的正常运转。
发现设备有异常情况，应立即停机并报告调试人员处理。
5.避免发生氮氧化物泄漏，必须每次开机前检查仪器的电缆、软管、接头等是否牢固。
6.在操作过程中，应尽量避免与氮氧化物污染物接触。
7.确保仪器及其附件、设施等整洁清洁，避免其受到外物污染。
8.操作完毕后，应将分析仪设备彻底清洗，并确保仪器进入待机模式。
三、故障处理1.如果在使用过程中发现故障或不正常情况，必须立即停止使用并通知维修人员。
2.在维修人员到达之前，应立即关闭气源和电源开关，以及紧急停车开关（如设备有）。
3.务必保持警惕，避免故障造成人身伤害或设备损坏。
四、保障设备的长期稳定运行1.定期对仪器进行检查、保养、维修和保养，确保设备的长期稳定运行。
2.检查记录应详细记录，保存至少五年。
3.定期更换损耗品（如反应管、吸附管等）。
4.定期校准，确保分析量程符合要求。
结束语以上是本文对氮氧化物分析仪设备所制定的安全操作规程。
请广大使用者认真阅读、严格遵守，并加强操作培训和管理，为有关检测工作提供必要的技术保障。
氮氧化物分析仪（42C）作业指导书1．检测细则1.1概述1.1.1方法原理42C分析仪是一种化学发光法NOx分析仪，原理是基于一氧化氮(NO)与臭氧(O3)的化学发光反应产生激发态的NO2分子，当激发态的NO2分子返回基态时发出一定能量的光, 所发出光的强度于NO的浓度呈线性关系，42C分析仪就是利用检测光强来进行NO的检测, 其化学反应式如下:NO + O3── NO2+ O2+ h仪器在进行二氧化氮(NO2)的检测时必须先将NO2转换成NO，然后再通过化学发光反应进行检测。
NO2是通过钼转换器完成NO2到NO的转换。
样品气通过标有SAMPLE的进气口被抽入42C分析仪，然后样气经颗粒物过滤器过滤，到达一电磁阀，由该电磁阀选择样气的路径是直接到达反应室(测NO方式)，还是先经过NO2到NO转换器后再进入反应室(测NO X方式)。
臭氧与样气中的NO进行反应生成激发态的NO2分子, 然后由光电倍增管检测NO2返回基态时发出的萤光。
仪器计算在NO和NO X方式下所检测的NO和NO X浓度，同时利用两个浓度的差值计算出NO2浓度。
1.1.2适用范围环境空气1.2仪器试剂42C化学发光法NO-NO2-NOx分析仪（Chemiluminescence NO-NO2-NOx analyzer）1.3操作步骤a.打开电源。
b.让仪器预热并稳定90分钟。
c.根据具体情况设置仪器的参数。
（包括单位、量程、平均时间等）d.在仪器进行实际监测以前，对仪器进行一次校准。
e.进入实际监测。
1.4计算1.5注意事项a.保持仪器运行环境的温度在25℃左右，湿度在60%以下，保持环境清洁干净。
b.定期更换干燥剂、活性炭、滤膜，清洁机内积尘，清洗滤网、毛细管等。
c.定期检查仪器的运行情况，并填写巡检记录。
d.定期对仪器进行校准，并填写校准记录。
1.6相关文件《42C化学发光法NO-NO2-NOx分析仪（Chemiluminescence NO-NO2-NOx analyzer）说明书》1.7相关记录2.设备操作维护规程2.2适用范围环境空气2.3操作步骤a.打开电源。
氮氧化物在线分析仪安全操作及保养规程前言氮氧化物在线分析仪是一种重要的环境监测仪器，广泛应用于工业排放、空气污染检测等领域。
然而，由于其操作和保养不当可能引发安全事故，因此必须要遵守相关规程，并且每天进行系统的检查和保养，以确保其正常运行和可靠性。
安全操作规程1. 工作前准备在使用氮氧化物在线分析仪前，必须要进行必要的准备工作，如：•轻缓移动设备，以免运输时导致机器损坏；•将设备放置在水平平稳位置，并需要注意周边环境的空气流动情况；•检查电气线路和传感器的连接情况，以确保其安全连接（特别是对于易燃易爆物质的监测时更为重要）；•如使用气瓶，需要确保气瓶出口清洁，并且管路尽量短并防止任何损坏或压力泄漏；•确定操作人员已经接受过培训，并具备操作和应急处理的基本知识和技能。
2. 操作规程在操作氮氧化物在线分析仪时，需要遵循以下规程：•在使用前必须对设备进行预热处理，并且设备必须稳定在合适的溫度区间内（避免过热或过冷）；•在使用时保持器材干净，避免污染和损坏传感器；•需要严格按照操作手册的步骤操作设备，并保证实验数据的准确性；•设备使用过程中，监测仪器和精密电器禁止与水接触，以避免损坏；•操作人员需定期检查系统，如出现异常情况，应及时关闭设备并向专业技术人员报告。
3. 应急处理如发生紧急情况或设备出现故障时，需要立刻做出以下应急处理：•立刻切断电源，使设备停止运行；•关闭气瓶阀门，并排空气管；•着手分析故障原因，并及时修复故障。
保养规程1. 日常维护为确保氮氧化物在线分析仪的正常使用寿命和可靠性，需要进行以下操作：•每天对仪器进行一次自检和标定，保证测试结果的准确性；•周期性对设备进行清洗，在排气口附近安装过滤器，防止粉尘污染或有害气体进入设备；•定期检查传感器和电气元件的连接是否稳定；•定期更换传感器，并根据使用记录制定更换计划。
2. 定期维护维护氮氧化物在线分析仪的过程中，需要进行以下操作：•每半年对仪器进行大清洗，清除密封、排气和通风口附近影响测试质量的污垢以及对泵进行维护；•定期检查管路、充注、探头、冷凝器和取样部件的安装情况；•根据使用记录制定更换计划，及时更换电气连接件、阀门、离心泵、气瓶及配件等易损件。
Kontrol 42双功能水质监控仪操作说明书目录1.前言 (2)2.产品概述 (4)3.安装简介..................................................... .. (5)4.PH和ORP设置 (7)5.投药及调节举例 (13)6.故障排除 (17)1. 前言首先感谢您使用SEKO公司产品，在安装使用前请务必仔细阅读本说明书内容，并根据包装清单检查包装及附件是否完整。
本手册是仪表必不可少的组成部分，为了保证操作人员的安全以及仪表的正常运行，必须严格遵守本说明书中规定的操作程序和安全提示，确保仪表的运行模式、控制方式以及其与别的设备的连接的正确，并正确理解安全提示。
如未按照规定操作，本公司将不承担保修及其所带来的损失。
本说明书应妥善、合理、安全存放，以便于在安装、使用和维护期间，操作人员可以随时使用和参考。
使用范围及安全提示请务必保证设备的连接符合当地电力安全技术规范。
本仪表在专业技术人员的指导下使用、维护。
操作人员使用操作前必须清楚由于参数改动所造成的可能的后果。
电气安全本仪表必须与相匹配的供电仪表连接。
必须使用指定的配件和外围设备。
为了确保满足所有的安全要求，本仪表必须与本说明书中指定的配件配套使用，因为我司已在出厂前测验过其匹配性。
一经发现受损或功能失常的缆线、接头、配件和仪表的部件，必须立即联系授权技术服务中心更换。
运行环境安全应防止水滴、喷雾进入本仪表，或将本仪表浸入流体中。
如有流体偶然进入仪表，必须立刻关闭仪表，并对仪表进行清洁处理，然后交给相关技术人员检修。
本仪表开始运行后，必须将透明盖关闭。
防护等级防护等级为IP65本仪表必须在特定的环境温度、湿度和压力范围内使用。
适用的环境条件如下：工作环境的温度：0 Ԩ- +40 Ԩ存储及运输温度：-25 Ԩ- +65 Ԩ相对湿度：0% to 95%（无冷凝)注意：设备必须与仪表完整匹配，必须在完全满足预定的安全要求下，运行此仪表。
热电42i氮氧化物分析仪技术资料方法标准：ISO7996—1985方法名称:化学发光法山东美吉佳环境科技有限公司目录第一章简介（性能和工作原理) 第二章使用说明书第三章设备保养维修操作规程一、仪器安装二、校准三、日常维护保养四、故障诊断和排除第一章简介产品性能42i 化学发光法分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。
42i 分析仪具有以下的特征：·320*240液晶图像显示·菜单驱动软件·区域可定量程·用户自选单/双/自动量程模式·多重用户自定义模拟输出·模拟输入选择·高灵敏度·快速响应时间·全量程线性·独立NO-NO2-Nox量程·NO2 转化炉可替代选择·用户自选数字输入/输出容量·标准通讯特色包括RS232/485和以太网·C—Link, MODBUS协议，以及流动数据协议工作原理42 i 分析仪原理是基于一氧化氮（NO）与臭氧(O3)的化学发光反应产生激发态的NO2分子，当激发态的NO2分子返回基态时发出一定能量的光, 所发出光的强度于NO的浓度呈线性关系，42i分析仪就是利用检测光强来进行NO的检测, 其化学反应式如下：NO + O3── NO2 + O2+ h仪器在进行二氧化氮（NO2)的检测时必须先将NO2转换成NO，然后再通过化学发光反应进行检测.NO2是通过钼转换器完成NO2到NO的转换. 其转换器的加热温度约为325℃（可选不锈钢转化器加热温度为625℃）。
如图1-1所示, 样品气通过标有SAMPLE的进气口被抽入42i分析仪，然后样气经颗粒物过滤器过滤，到达一电磁阀，由该电磁阀选择样气的路径是直接到达反应室(测NO方式),还是先经过NO2到NO转换器后再进入反应室(测NO X 方式). 在反应室前装有限流毛细管和流量传感器, 以控制和测量样气的流量。
干燥空气通过DRY AIR进气口进入42i分析仪。
经过流量传感器后，干燥空气通过放电式臭氧发生器。
臭氧发生器产生进行化学萤光反应时所需要的高浓度臭氧。
臭氧与样气中的NO进行反应生成激发态的NO2分子，然后由光电倍增管检测NO2返回基态时发出的萤光。
仪器计算在NO和NO X方式下所检测的NO和NO X浓度，并将计算结果存入存储器, 同时利用两个浓度的差值计算出NO2浓度.42i仪器不仅可在前面板上显示NO、NO2和NO X浓度值,同时可将这些值输出到仪器的模拟输出端。
图错误!未定义书签。
42i流程示意图第二章使用说明书显示屏320＊240液晶屏幕显示洋气浓度,仪器参数,仪器控制,帮助和错误信息。
菜单所包括的内容较多,屏幕不能同时显示菜单的全部内容。
这时, 可用和键来移动光标，这样即可观察菜单的每一项。
注意：如果液晶屏幕打碎，不要让液晶接触到皮肤和衣服，否则要用肥皂水立即清洗。
按键图错误!未定义书签。
前面板按键表1.前面板按键=软键是跳到用户自选菜单屏幕的捷径。
=运行键用于显示运行界面，显示NO，NO2，NOX含量.=菜单键用于显示主菜单，当按此键时,如果仪器不是正处于运行界面，则按此键回到上级菜单=帮助键为帮助键，即提供正在显示内容以外的信息。
按HELP 键显示有关当前屏幕或菜单的简单说明。
帮助信息用底部的字符行显示,因此很容易同操作屏幕区分开。
如果想退出帮助屏，则可按MENU键返回原先屏幕或按RUN键以返回到运行屏幕.=方向键四个箭头键（和) 用于向上、下、左和右移动光标。
=选择键用于选择菜单项、完成一项输入或是触发ON/OFF功能。
软键软键是一种多功能键,用来随时显示部分菜单功能。
软键的作用是允许直接进入访问菜单结构和常用的菜单及显示。
Main Menu 主菜单主菜单包括一定数量的子菜单,仪器参数和特性根据性能的不同划分到不同的子菜单中。
点击和键移动指针到不同的子菜单上.点击键选择某个子菜单。
Range Menu 量程菜单量程菜单允许操作者选取“气体单位"“NO—NO2-Nox量程”和设定“用户自定义量程”。
下面的屏幕显示分别处于“单量程”“双量程”和“自动量程”模式。
需要更多信息参照下面的“Single Range Mode".“Dual Range Mode"和“Auto range Mode”＊“Main Menu”菜单下选择“Range”菜单＊点击和上下移动指针*点击做出选择*点击“Main Menu”,点击回到运行界面。
单量程方式在单量程方式中，NO—NO2—Nox有一个量程，一个平均时间和一个跨度系数。
在仪器的后面板上，有两个模拟输出端，排列方式如图3—4所示。
双量程方式在双量程方式中,NO—NO2-Nox有两个相互独立的模拟输出。
在双量程方式中，仪器后面板上的模拟输出端子排列如图3-5和表3—3所示。
NO—NO2—Nox通道有两个量程，即高量程和低量程，相对应的分别有高量程和低量程的两个模拟输出。
这就使同一个样气浓度的读数可以同时有两个不同范围的模拟输出，例如:将低模拟输出的浓度范围设成0到50ppb；而将高的模拟输出浓度范围设成0到500ppb。
也可将高低两个量程设置成相等。
以提供两个相同的输出。
每个通道除有两个量程范围的输出外，还有两个跨度系数，所以每个量程可单独进行校准。
这对于两个量程范围相差比较远的情况下是很有必要的。
如低量程的浓度范围为0－50ppb,而高量程的量程范围为0－200，000ppb。
在这种情况下，就有必要设置两个模拟输出范围。
自动量程方式自动量程方式可由用户在量程菜单中自行定义高、低量程，仪器根据浓度的高低和高、低量程所代表的浓度范围自动进行NO-NO2-Nox模拟输出高低范围之间的切换.模拟输出有一个相应的状态输出，状态输出用于指示仪器当前的模拟输出是处在高量程范围还是低量程范围。
例如：假定低量程定义在0 – 50 ppb，高量程定义在0 – 100 ppb （见图3－6)。
当仪器测量浓度低于50 ppb 时，NO的模拟输出用低量程,如图所示.当采样浓度高于50 ppb 时,模拟输出用高量程，状态输出指示着哪个量程正在被仪器所用，用低量程输出时，状态输出为0 V。
用高量程时，状态输出为满度输出幅度的50％。
当仪器处在高量程档时，Nox浓度必须降到低量程档的95%时，仪器才能转入低量程档。
此外，仪器有两个跨度系数，因此每个量程可分别进行校准.这对于处理两个量程相差很远的情况时就显得很有必要了。
如：NO低量程范围为50 ppb。
而NO 高量程范围可达20，000 ppb，这种情况就需对高、低量程分别进行校准。
气体浓度单位气体浓度单位屏幕，如下图所示，定义如何表示NO—NO2-Nox的浓度，气体浓度单位有百万分之一（ppm ）、十亿分之一( ppb ）、微克立方米（μg/m3 ）及毫克每立方米（mg/m3 ）等4种。
当浓度的单位从ppb 或ppm 切换到μg/m3 或mg/m3 时，NO—NO2—NOX的量程自动切换到最高量程上。
例如：仪器浓度单位从mg/m3 切换到ppm 时，所有的量程都自动置于20ppm档.气体浓度单位屏幕的第一行显示当前气体单位，第二行显示所选择的气体浓度单位。
显示气体浓度单位屏幕的步骤:♦从主菜单选量程菜单（Range）♦从量程菜单选气体单位(Gas Units）气体浓度单位屏幕的使用：♦用↑和↓键选择气体浓度单位。
♦按ENTER键以确认选择。
♦按键以返回量程菜单。
♦按键可返回运行屏幕。
NO—NO2—Nox量程NO-NO2-Nox的量程决定仪器的模拟输出的浓度范围。
例如0－50 ppb 的NO-NO2-Nox量程是指仪器的模拟输出的范围为0到50ppb.显示屏幕上第二行显示NO-NO2-Nox的当前量程。
第三行用来显示要变换的量程。
单量程、双量程和自动量程画面如下所示。
两幅画面的区别是右边的画面的第一行显示中有Hi或LO字头，以指示仪器当前显示的是哪个量程。
请详细阅读有关“单量程”、“双量程"和“自动量程”的有关章节。
表3－1列出了当前可选用的量程范围。
要选用扩展量程，仪器内部开关8必须设置为ON。
若要显示NO—NO2—Nox量程，可按下列步骤进行。
♦在主菜单中选量程(Range）♦在量程菜单中选量程（NO-NO2—Nox Range）。
量程屏幕的使用：♦用↑和↓键选择量程。
♦用ENTER键确认所选量程。
♦用键返回量程菜单。
♦用键返回运行屏.用户量程菜单用户量程菜单,如下图所示,列出3个用户量程（C1、C2和C3）.用户量程即为用户自定义的量程。
在标准量程方式中，介于50ppb （0.05ppm) 和20,000 ppb （20ppm )之间的任何值都可做为定义量程的界值，在扩展量程方式中,任何介于100ug/m3（0。
1mg/m3）和30，000ug/m3(30mg/m3）之间的值也可被用来作为定义量程的界值。
若要显示用户量程屏，可按下列步骤进行。
♦在主菜单中选量程项(Range）♦在量程菜单中选设置用户菜单(Set Customs Ranges)用户量程菜单的使用：♦用↑和↓键使光标〉上下移动。
♦用ENTER键定义用户所选择的量程。
♦按键以返回量程菜单.♦按键以返回运行屏幕.用户量程屏幕用户量程屏幕,如下图所示，用于定义用户量程。
第一行显示当前用户量程，第二行显示要设置的量程。
为了能使用用户量程的满量程,则应在量程屏幕中选择用户量程（C1、C2或C3 ）.详细步骤请参见“NO、NO2和NO X量程”章节。
显示用户量程屏幕的方法:♦在主菜单中选量程项（Range ).♦在量程菜单中选设置用户量程项( Set Custom Ranges )。
♦在设置用户量程菜单中选择C1、C2或C3。
用户量程屏幕的使用：♦用↑和↓键增加或减小每位数字。
♦用→和←间键左右移动光标--— .♦按ENTER键以确认所选的用户量程值。
♦按键返回设置用户量程菜单。
♦按键返回运行屏幕。
平均时间平均时间是指在做NO—NO2-Nox测量时定义的一个时间周期(10到300秒）。
仪器根据这段时间里的读数来计算NO-NO2—Nox的平均浓度.前面板上的显示以及模拟输出随着所计算的平均值每10秒钟更新一次.也就是说仪器输出的每次变化都显示的是在此之前10秒内读取数据的平均值，而300秒的平均时间是指仪器在每10秒钟的数据更新时显示和输出的是在此之前300秒内的数据平均值.因此，平均时间越短，前面板上的显示和模拟输出对浓度变化的反应速度越快.而平均时间取得越长，则输出数据的变化越平滑在单量程和自动量程方式下的平均时间屏幕如下图所示，而在双量程方式中，在平均时间屏幕前还有一平均时间菜单，之所以有这个菜单是因为在双量程方式中有两个平均时间（高和低)。
