便携式氮氧化物检测仪

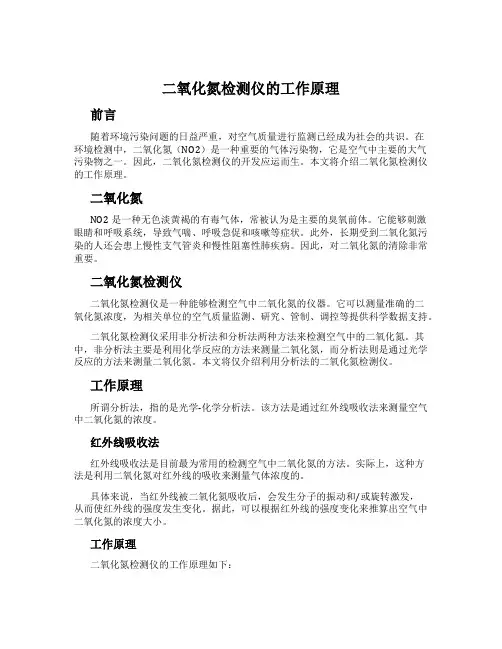

二氧化氮检测仪的工作原理前言随着环境污染问题的日益严重，对空气质量进行监测已经成为社会的共识。

在环境检测中，二氧化氮（NO2）是一种重要的气体污染物，它是空气中主要的大气污染物之一。

因此，二氧化氮检测仪的开发应运而生。

本文将介绍二氧化氮检测仪的工作原理。

二氧化氮NO2是一种无色淡黄褐的有毒气体，常被认为是主要的臭氧前体。

它能够刺激眼睛和呼吸系统，导致气喘、呼吸急促和咳嗽等症状。

此外，长期受到二氧化氮污染的人还会患上慢性支气管炎和慢性阻塞性肺疾病。

因此，对二氧化氮的清除非常重要。

二氧化氮检测仪二氧化氮检测仪是一种能够检测空气中二氧化氮的仪器。

它可以测量准确的二氧化氮浓度，为相关单位的空气质量监测、研究、管制、调控等提供科学数据支持。

二氧化氮检测仪采用非分析法和分析法两种方法来检测空气中的二氧化氮。

其中，非分析法主要是利用化学反应的方法来测量二氧化氮，而分析法则是通过光学反应的方法来测量二氧化氮。

本文将仅介绍利用分析法的二氧化氮检测仪。

工作原理所谓分析法，指的是光学-化学分析法。

该方法是通过红外线吸收法来测量空气中二氧化氮的浓度。

红外线吸收法红外线吸收法是目前最为常用的检测空气中二氧化氮的方法。

实际上，这种方法是利用二氧化氮对红外线的吸收来测量气体浓度的。

具体来说，当红外线被二氧化氮吸收后，会发生分子的振动和/或旋转激发，从而使红外线的强度发生变化。

据此，可以根据红外线的强度变化来推算出空气中二氧化氮的浓度大小。

工作原理二氧化氮检测仪的工作原理如下：1.二氧化氮在样气管道中被吸取进入检测器中。

2.在检测仪中，样气被分解成氮气和氧气，并释放出活性氮原子。

这些活性氮原子会与样气中的二氧化氮分子发生反应，从而产生氮氧化物（NO + NO2）。

3.接着，该反应被红外线进行检测。

红外线通过检测气室中的M分子（其中M=NO,NO2）），测出气室中的NO2的浓度。

总而言之，二氧化氮检测仪的红外线吸收法检测方法是一种重要的方法。

NGP40系列便携式多功能气体检测仪产品说明书产品说明书一、NGP40便携式多功能气体检测仪概述NGP40系列便携式多功能气体检测仪用于：快速检测多种气体浓度及环境温湿度测量，测量超过限值则发出声光振动报警。

NGP40采用2.31寸高清彩屏实时显示，采用行业知名品牌的气体传感器，主要检测原理有：电化学、红外、催化燃烧、热导、PID光离子等。

先进的电路设计、成熟的内核算法处理，独特的外形设计，取得了多项软件著作和外观等专利。

NGP40适用于检测管道中或受限空间、大气环境中的气体浓度；气体泄漏或各种背景气体为氮气或氧气的高浓度单一气体纯度。

检测气体种类超过500余种。

二、NGP40便携式多功能气体检测仪产品特点：★可以同时检测1～4种气体，单位自由切换单位可选：PPM、mg/m3、V ol%、LEL%、PPHM、ppb、mg/L。

★内置泵吸式测量，集成水汽、粉尘过滤器，防止因水汽和粉尘损坏传感器和仪器，可用于高湿度、高粉尘环境响应迅速；特殊气路设计，采样距离大于10米，可直接检测负压或正压-0.5～2公斤的气体★丰富的人机界面2.31寸高清彩屏，显示实时浓度、报警、时间、温度、湿度、存储等信息；菜单界面采用高清仿真图形显示各个菜单的功能名称。

★大容量数据存储功能（容量可定制），支持多种存储方式，选配RS485通讯标配10万条数据存储容量；支持实时存储、定时存储，或只存报警浓度数据；支持本机查看、删除数据，和通过USB接口上传到电脑进行数据分析或打印。

★高温气体检测（选配）选配高温采样降温过滤手柄或高温高湿预处理系统可检测400度温度的烟气。

更高温度的气体检测可订制。

★三种显示模式可切换同时显示四种气体浓度，大字体循环显示单通道气体的浓度，实时曲线显示。

★图形化显示，以曲线形式反映一段时间内气体浓度变化走势●数据恢复功能，如遇误操作可以选择部分或全部恢复●可设置是否显示最大值、最小值、平均值●标准USB充电接口，具有充电保护功能，支持USB热插拔，充电状态仪器可正常工作●采用4500mA大容量可充电高分子聚合物电池，可长时间连续工作●高精度温湿度测量（选配）●支持实时检测或定时检测，不检测时可以把泵关闭以延长开机时间●多种报警方式，报警时多方位立体指示报警状态包含声光报警、振动报警、显示屏视觉报警。

便携式气体分析仪便携式气体分析仪，是一种用于测量和监测环境中各种气体浓度的便携式设备。

它具有小巧轻便的特点，可以快速、准确地检测气体成分，广泛应用于环境监测、工业安全、卫生医疗等领域。

便携式气体分析仪的主要功能是对气体成分进行分析和监测。

它通常使用传感器技术来检测环境中的气体浓度，并将结果显示在仪器上。

通过检测不同气体的浓度，可以及时发现并识别潜在的危险物质，保护人们的生命安全。

便携式气体分析仪的设计考虑到用户的使用便捷性。

它通常采用小型化设计，重量轻、操作简便，可以随身携带，方便在不同场所进行气体监测。

同时，它还具有高灵敏度、快速响应、可靠性高等特点，可以在短时间内完成气体检测工作。

在现实生活中，便携式气体分析仪具有广泛的应用价值。

首先，在环境监测领域，它可以用于检测大气中的各种污染物，如二氧化碳、甲醛、苯等。

通过实时监测，可以及时发现环境污染问题，并采取相应的控制措施，保护环境和居民的健康。

其次，在工业安全领域，便携式气体分析仪也发挥着重要作用。

在化工厂、石油炼厂等危险场所，往往存在着各种有害气体，如硫化氢、氨气、一氧化碳等。

及时监测这些气体的浓度，可以提前发现潜在的危险，并采取相应的安全措施，确保工人的安全。

此外，在卫生医疗领域，便携式气体分析仪也得到了广泛应用。

在医院、实验室等场所，它可以用于检测氧气浓度、二氧化碳浓度以及其他有害气体的浓度。

通过监测这些气体的变化，可以了解患者的生命体征，及时采取相应的治疗措施，提高医疗效果。

总的来说，便携式气体分析仪是一种非常实用的仪器设备，它具有小巧便携、准确可信的特点，可以广泛应用于环境监测、工业安全、卫生医疗等领域。

随着科技的不断进步，便携式气体分析仪的性能也越来越先进，未来有望发展出更加高效、智能化的产品，为人们的生活和工作提供更多便利。

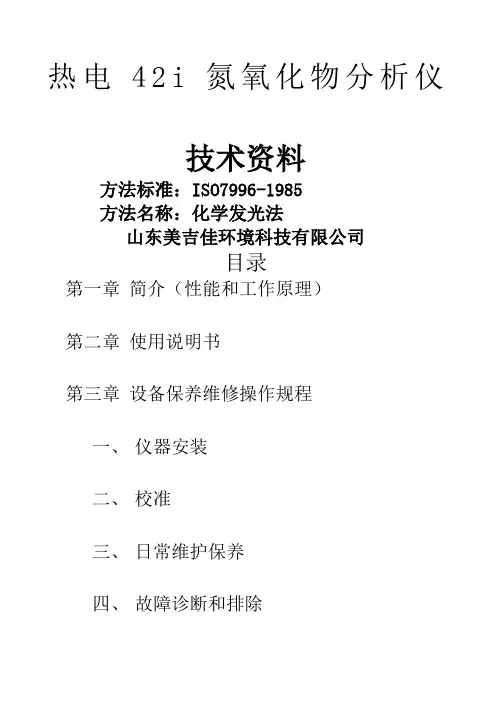

热电42i氮氧化物分析仪技术资料方法标准：ISO7996-1985方法名称：化学发光法山东美吉佳环境科技有限公司目录第一章简介（性能和工作原理）第二章使用说明书第三章设备保养维修操作规程一、仪器安装二、校准三、日常维护保养四、故障诊断和排除第一章简介产品性能42i化学发光法分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。

42i分析仪具有以下的特征：·320*240液晶图像显示·菜单驱动软件·区域可定量程·用户自选单/双/自动量程模式·多重用户自定义模拟输出·模拟输入选择·高灵敏度·快速响应时间·全量程线性·独立NO-NO2-Nox量程·NO2转化炉可替代选择·用户自选数字输入/输出容量·标准通讯特色包括RS232/485和以太网·C-Link,MODBUS协议,以及流动数据协议工作原理42?i分析仪原理是基于一氧化氮(NO)与臭氧(O3)的化学发光反应产生激发态的NO2分子，当激发态的NO2分子返回基态时发出一定能量的光,所发出光的强度于NO的浓度呈线性关系，42i分析仪就是利用检测光强来进行NO的检测,其化学反应式如下:NO+O3 ──?NO2+O2+h?仪器在进行二氧化氮(NO2)的检测时必须先将NO2转换成NO，然后再通过化学发光反应进行检测。

NO2是通过钼转换器完成NO2到NO的转换.其转换器的加热温度约为325℃（可选不锈钢转化器加热温度为625℃）。

如图1-1所示,样品气通过标有SAMPLE的进气口被抽入42i分析仪，然后样气经颗粒物过滤器过滤，到达一电磁阀，由该电磁阀选择样气的路径是直接到达反应室(测NO方式)，还是先经过NO2到NO转换器后再进入反应室(测NOX方式)。

在反应室前装有限流毛细管和流量传感器,以控制和测量样气的流量。

MIC系列有毒有害智能气体检测仪产品说明书深圳市逸云天电子有限公司深圳市逸云天电子有限公司产品说明书1．概述MIC-800系列便携式智能气体检测仪，采用了最先进的大规模集成电路技术、国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。

MIC-800系列气体检测仪技术先进、性能卓越、稳定性高、可检测的气体种类繁多，具有恢复出厂默认设置和自诊断功能，使用和维护方便，极大的满足了工业现场安全监测对设备高可靠性的要求，广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。

2．技术特点●高精度、高分辨率●宽量程，最大量程可达0~50000ppm或0~100%Vol●即插即用国际标准智能化传感器，现场维护非常方便●独特的LCD带背光设计技术，现场设备的观察、维护不再受光线变化的困扰●全量程范围的数字温度补偿●通过3个按键可实现查看、设定、校准等功能●本安电路设计，外壳防雨、防腐蚀，耐磨损●大容量的可充电锂电池及充电保护电路●一键恢复功能，让您操作时无后顾之忧1产品说明书深圳市逸云天电子有限公司3．技术参数壳体材料：ABS外型尺寸：125×52×30mm(L×W×H)防爆等级：Exia II CT6防护等级：IP65整机重量：200g精度：±3%F.S.检测方式：扩散式或泵吸式浓度单位：ppm、%VOL、%LEL、mg/m3报警方式：声光、振动工作温度：-40~70℃工作湿度：0 ~ 95% RH 非凝露工作电压：3.6VDC报警电流：150mA工作电流：扩散式10mA，泵吸式60mA电池容量：1800mA，带充电保护电路充电器规格：4.2VDC, 1A2深圳市逸云天电子有限公司产品说明书4．外型图片外形尺寸：125×52×30mm (L×W×H)3产品说明书 深圳市逸云天电子有限公司45． 操作说明5.1 按键定义：本机共设三个按键，⊙键、↑ 键、↓ 键 （从左到右顺序） ⊙键为电源开关并起确认功能，↑ 键为移位键，↓ 键起翻页及数字加减的作用。

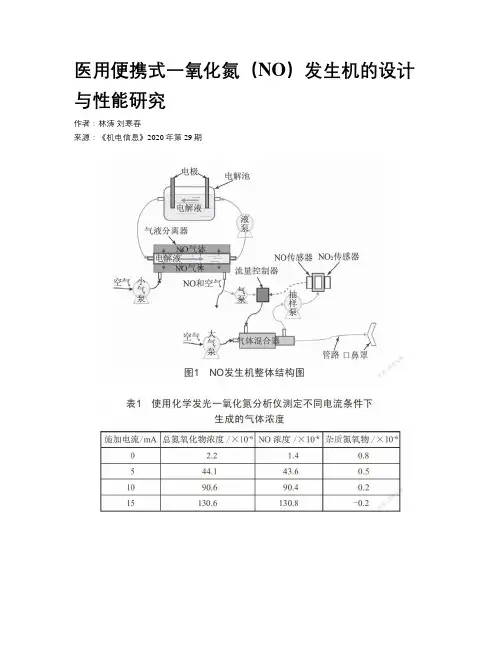

医用便携式一氧化氮（NO）发生机的设计与性能研究作者：林涛刘寒春来源：《机电信息》2020年第29期摘要：一氧化氮（NO）吸入疗法在临床中用于治疗新生儿肺动脉高压，并被拓展应用到其他多个临床适应证治疗。

为解决现有一氧化氮发生机存在的易产生有毒气体NO2及需笨重的高压钢瓶作为气源等问题，设计了一款新型的便携式一氧化氮发生机，详细介绍了该装置的原理、组成结构、性能指标及电磁兼容性。

该装置灵巧、便携，同时利用室内空气递送NO，实现了气体发生、流量控制和输气的一体化，对于非使用有创呼吸的重症患者可以实现床旁交互使用。

关键词：一氧化氮发生机;便携式医疗器械;电化学传感器;气体吸入疗法;电磁兼容测试0 引言一氧化氮（NO）是一种人体内存在的内源性气体分子，不仅具有控制血压和防止血栓形成的作用，还是人体免疫系统的重要组成部分。

自1998年诺贝尔生理学和医学奖被授予关于一氧化氮可以控制血压和血管张力的发现后，更是引发了研究者们对一氧化氮相关研究的关注，这些研究证實了一氧化氮具有防止血小板凝结，促进伤口愈合、血管生成及抑制微生物（包括细菌、真菌和病毒）的功效。

一氧化氮吸入（Inhaled NO，INO）疗法是20世界90年代呼吸医学技术理论的重要突破，该疗法是由美国食品药品监督管理局（FDA）批准的，作为原发性和继发性肺动脉高压的治疗手段，INO疗法能够改善机体氧合能力，对重度的甚至发展到呼吸窘迫综合征（ARDS）的患者，可以通过合用呼吸机起到扩张肺部血管、降低肺血管阻力，进而增加氧合、改善肺通气-灌流比例，从而有效地缓解肺水肿和肺损伤。

同时，INO疗法对新生儿重症原发和继发的肺动脉高压也具有非常明显的治疗效果，常被作为各种国内外权威指南推荐使用。

在欧美国家，INO疗法是新生儿重症的常用必备治疗方式。

近些年，国内外已经开始一氧化氮单独吸入或局部性治疗的新型适应证研究，包括慢性阻塞性肺疾病（COPD）、肺纤维化、囊肿性纤维化、缺氧性肺炎以及糖尿病足等，部分研究已经进入二、三期的临床研究阶段。

氧分析仪系列（图示）JNYQ- O-10系列型氧（氮）分析仪特点：·标准270mm宽度3U高度机箱，适用于成套设备，也可用于实验室；·抗H2、抗腐蚀传感器、抗交叉干扰，先进的数字处理技术；·使用寿命：3年～4年；·测量信号输出线性表达；·手动/零点/终点校准；·多种状态信号输出：声、光、画面、继电器、通讯信息；·掉电保护，启动自恢复；·数字化温度补偿；·上下限无源触电；·全中文菜单操作（英文版本订货说明）；应用领域：JNYQ- O-10系列型分析仪器可用于热电、空分、水泥、冶金、化肥、化工、医疗、保鲜、环保、科研等领域（备注：100－O2= N2）。

检测原理：JNYQ- O-10系列型分析仪器采用进口日本电化学氧传感器及先进的数字处理技术，实现对氧的连续自动快速在线检测。

技术参数：◆. 测量范围：0.00～1000×10-60.00～25%O275.00～99.99% N2；◆. 精度：≤±5％F.S(0.00～10×10-6)；≤±2％F.S(10～1000×10-6)；≤±2％F.S(0.00～25%)；◆.稳定性：零点漂移≤±2％F.S/7d；量程漂移≤±2％F.S/7d；◆.重复性：≤±1％；◆. 分辨率：0.01×10-6；◆.触点容量：220VAC，1A 24VDC，1A；◆.输出信号：4～20mA或0～10mA DC可选；◆.工作环境：温度：－5℃～＋45℃；湿度：≤90%RH；◆. 工作电源：220VAC±10%，50Hz±5%；◆. 外形尺寸：270mm（宽）×135mm（高）×310mm（深）;◆. 安装尺寸：214mm（宽）×133mm（高）；◆.重量：约3.6kg;JNYQ—O－11系列型氧量分析仪特点·标准483mm宽度4U高度19英寸机柜标准机箱，适用于成套设备；·抗H2、抗腐蚀传感器、抗交叉干扰，先进的数字处理技术；·使用寿命：3年～5年；·测量信号输出线性表达；·手动/零点/终点校准；·多种状态信号输出：声、光、画面、继电器、通讯信息；·在总量程内可以自由设置需要的量程段；·数字化温度补偿；·多通道显示、可选配置组分：CO、H2、O2、CH4等多种气体；·全中文菜单操作（英文版本订货说明）；应用领域钢铁厂：过程煤气分析和过程气体的分析。

便携式气体检测仪技术参数
1.性能：包括灵敏度、稳定性、线性和可重复性等指标。

灵敏度是仪器检测能力的表现，一般置信度为95%时，灵敏度应达到±5%。

稳定性是指仪器在一定时间内的测量值的变化程度，应达到±2%。

线性是指仪器的反应与被测气体浓度之间的线性关系，应达到±3%。

可重复性是仪器在相同条件下测量多次的结果的一致性，应达到±2%。

2. 测量范围：指仪器能够检测的气体浓度范围。

不同型号的仪器测量范围不同，一般应能够满足现场检测要求。

3. 响应时间：指仪器检测到气体浓度变化后的反应速度，一般在2-30秒之间，具体取决于被测气体的性质和浓度。

4. 准确度：指仪器测量结果与实际值之间的偏差，一般应达到±3%，误差越小越好，尤其在高浓度气体检测时更为重要。

5. 重复性：指在相同条件下，仪器多次测量的结果之间的一致性，应达到±2%。

6. 分辨率：指仪器能够分辨的最小浓度差异，一般应小于1%。

7. 环境要求：指仪器在运行时对环境的要求，如温度、湿度、气压等，一般应在0-40℃的温度范围内，湿度不超过90%。

8. 安全性：指仪器在使用时的安全保障措施，如防爆、防水、防尘等。

一般应符合国际标准和行业规范，确保使用过程中的安全性和可靠性。

- 1 -。
