高墩大跨度连续梁(刚构)挂篮反力架预压施工工法

高墩桥梁0号块“钢纹线+反力架”预压施工工法高墩桥梁0号块“钢纹线+反力架”预压施工工法是一种用于桥梁预压施工的技术方法。

下面将对该工法进行详细的描述。

一、前言高墩桥梁是公路交通设施中常见的一种桥梁形式，其特点是桥墩高度较高。

在桥梁的施工过程中，需要进行预压施工，以保证桥梁的安全性和稳定性。

而“钢纹线+反力架”预压施工工法是一种常用的施工方法。

二、工法特点该工法的主要特点如下：1. 采用钢纹线作为预压拉杆，通过拉伸钢纹线的力，使桥梁产生预压力，增加桥梁的承载能力。

2. 利用反力架作为支撑，通过反力架对钢纹线施加力，实现对桥梁的预压施工。

3. 工法简单，施工效率高，适用于大跨度、高墩桥梁的预压施工。

三、适应范围该工法适用于各类高墩桥梁的预压施工，特别适用于大跨度桥梁和高墩桥梁的施工。

四、工艺原理该工法的工艺原理是通过钢纹线的拉伸力和反力架的支撑力，给桥梁施加预压力，以增加桥梁的承载能力。

在实际施工中，需要根据桥梁的设计要求和实际情况，合理选择钢纹线的数量和布置位置，并采取相应的支撑措施，确保桥梁可以受到均匀的预压力。

五、施工工艺施工工艺主要包括以下几个阶段：1. 钢纹线布设：根据桥梁的设计要求确定钢纹线的数量和布置位置，并进行钢纹线的布设和固定。

2. 反力架搭设：根据桥梁的形状和高度，搭设反力架，并进行调整和固定。

3. 钢纹线拉拔：通过调整反力架的支撑力，对钢纹线进行拉拔，使桥梁产生预压力。

4. 预压保护：完成钢纹线的拉拔后，需对钢纹线进行保护处理，以防止其受到外界因素的损坏。

六、劳动组织在施工过程中，需要合理组织工人的劳动力，确保施工进度的顺利进行。

七、机具设备施工过程中需要使用的机具设备包括反力架、钢纹线张拉机、固定螺栓等。

八、质量控制为确保施工质量符合设计要求，需要对施工过程进行严格的质量控制，包括钢纹线的张拉力控制、钢纹线的保护措施、反力架的稳定性等。

九、安全措施在施工中，需要注意施工安全，特别是钢纹线的张拉过程中可能存在的危险，并采取相应的安全措施，防止事故的发生。

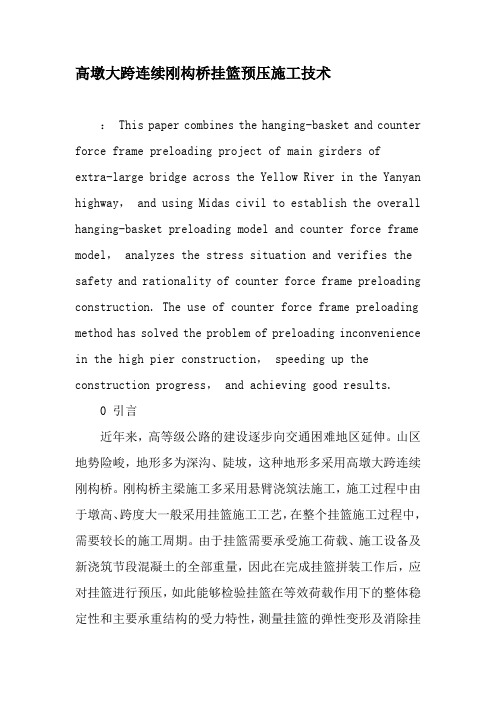

高墩大跨连续刚构桥挂篮预压施工技术： This paper combines the hanging-basket and counter force frame preloading project of main girders ofextra-large bridge across the Yellow River in the Yanyan highway， and using Midas civil to establish the overall hanging-basket preloading model and counter force frame model， analyzes the stress situation and verifies the safety and rationality of counter force frame preloading construction. The use of counter force frame preloading method has solved the problem of preloading inconvenience in the high pier construction， speeding up the construction progress， and achieving good results.0 引言近年来，高等级公路的建设逐步向交通困难地区延伸。

山区地势险峻，地形多为深沟、陡坡，这种地形多采用高墩大跨连续刚构桥。

刚构桥主梁施工多采用悬臂浇筑法施工，施工过程中由于墩高、跨度大一般采用挂篮施工工艺，在整个挂篮施工过程中，需要较长的施工周期。

由于挂篮需要承受施工荷载、施工设备及新浇筑节段混凝土的全部重量，因此在完成挂篮拼装工作后，应对挂篮进行预压，如此能够检验挂篮在等效荷载作用下的整体稳定性和主要承重结构的受力特性，测量挂篮的弹性变形及消除挂篮的非弹性变形，为施工高程提供依据。

连续梁挂篮采用反力架预压试验连续梁挂篮是一种重要的施工设备，它能够提高施工效率，降低劳动强度，进而保障施工质量。

然而，长期以来，连续梁挂篮的使用过程中，由于受到外力影响，存在危险性，给施工人员带来了很大风险。

因此，进行反力架预压试验是非常重要的，本文将对此进行阐述。

什么是连续梁挂篮？连续梁是用于大跨度桥梁的结构形式，是为大跨度桥梁设计的一种结构型式。

而连续梁挂篮则是用于在梁体上进行安全高效施工的重要设备。

连续梁挂篮的设计和制造是基于连续梁的结构形式，通过钢缆和保险绳将挂篮保持在梁体上方，保障施工人员的安全。

连续梁挂篮的优点相对于传统的施工方式，连续梁挂篮具有多项优势：1、提高施工效率：减少人力资源和物料供应的周期，增强施工效率。

2、节省时间和成本：节省施工时间和对人力资源和物料的需求，从而减少项目成本。

3、提高施工质量：连续梁挂篮保证了施工人员的安全，并提高了施工质量。

然而，由于连续梁挂篮存在一些潜在的危险，反力架预压试验变得非常重要。

连续梁挂篮的危险连续梁挂篮的危险主要来自以下几个方面：1、挂篮的结构不能满足使用需求：如果挂篮的设计和制造不合适，施工人员的安全将受到影响。

2、挂篮受外力影响：由于长期使用和外力的影响，挂篮易产生安全隐患。

有时挂篮可能悬挂时间过长，或者承重超过其最大承重能力等，因此需要定期进行反力架预压试验，以检测挂篮的可靠性。

反力架预压试验反力架预压试验是一种基于测试回路的无害措施，用于评估连续梁挂篮在运行过程中是否结构合理、安全可靠。

这种试验通常由专业的测试人员或机构进行，测试人员通过检查挂篮的构造，检查梁上配备的挂篮位置和设置，调整挂篮，确保挂篮在梁上的位置准确和安全牢固。

反力架预压试验的重要性反力架预压试验是消除连续梁挂篮危险的有效手段，其重要性在于：1、保证施工人员的安全：连续梁挂篮的安全是施工安全的基石，反力架预压试验可确保挂篮的可靠性，减少施工作业过程中的人身伤害。

高墩大体积连续梁0 号段反力架预压施工工法高墩大体积连续梁0号段反力架预压施工工法是一种用于大桥建设的工法，具有高效、安全、稳定的特点。

适用于大跨度、大变高、大斜率的连续梁建设。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例进行详细描述。

一、前言高墩大体积连续梁0号段反力架预压施工工法是一种经过多年实践的工法，具有较高的施工效率和施工质量。

本文将介绍该工法的具体特点和适用范围。

二、工法特点该工法采用预压施工方式，通过在梁体施加预压力，使得梁体成为受压构件，增强了梁体的承载能力和抗震能力。

同时，该工法采用反力架来实现预压和支撑，能够有效控制梁体的变形和运动。

此外，该工法施工周期短，工程质量可靠，适用于各类大型桥梁建设。

三、适应范围高墩大体积连续梁0号段反力架预压施工工法适用于大跨度、大变高、大斜率的连续梁建设。

适用于施工现场有足够空间进行反力架和施工机械设备的布置，并且有足够的施工资源支持。

四、工艺原理该工法通过预压施工实现梁体的加固和抗震能力提升。

工法采用反力架作为预压力和支撑力的传递工具，通过反力架施加的预压力让梁体成为受压构件，增加梁体的承载能力。

同时，在施工过程中，采取了一系列的技术措施来确保施工的准确性和安全性。

五、施工工艺该工法施工过程包括：架设反力架、架设脚手架、预压设备安装、预应力蓄力、预压施工、拆卸反力架等多个阶段。

每个阶段的施工细节和要点都需要严格执行，以确保梁体的质量达到设计要求。

六、劳动组织劳动组织是确保施工进展顺利的重要环节。

根据工地的具体情况和施工进度，合理组织施工人员和设备，确保施工过程的高效性和质量稳定性。

七、机具设备该工法需要使用反力架、脚手架、预压设备等一系列机具设备来完成施工任务。

这些机具设备需要具备一定的性能和功能，以保证施工的安全性和质量。

八、质量控制在施工过程中，需要进行严格的质量控制，确保梁体的施工质量达到设计要求。

挂篮反力架预压方案嘿，朋友们！今天咱就来讲讲挂篮反力架预压方案这档子事儿。

你说这挂篮反力架预压，就好比是给房子打地基，可重要着呢！要是这一步没做好，那后面的工程不就跟那摇摇晃晃的桌子似的，随时可能出问题呀！咱先来说说准备工作吧。

就像出门得先收拾好行李一样，咱得把需要的材料、设备都准备齐全咯。

什么钢绞线啦、千斤顶啦、压力传感器啦，一个都不能少。

这就像是战士上战场，枪呀炮呀都得带齐了不是？然后呢，就是安装反力架啦。

这可得仔细着点儿，就跟搭积木似的，得一块块稳稳当当放好，不能有丝毫马虎。

要是没安好，那可就麻烦大了，说不定啥时候就“哗啦”一下散架了。

接下来就是预压啦！这可是关键步骤。

就好像跑步比赛前的热身一样，得让这挂篮反力架先适应适应压力。

咱通过千斤顶给它施加压力，看看它能不能承受得住。

这过程中可得时刻盯着压力传感器的读数，就跟看着宝贝似的，一点儿都不能马虎。

要是压力大了，那挂篮反力架会不会“哎呀”一声叫出来呀？哈哈，开个玩笑。

在预压的时候，咱还得注意观察反力架的变形情况。

要是有啥不对劲的地方，那得赶紧调整。

这就好比人走路，如果感觉脚疼，那肯定得看看是不是鞋子不合适呀。

预压完成后，咱可别以为就万事大吉了。

还得好好分析分析数据呢，看看这挂篮反力架表现得怎么样。

这就像考试后看成绩一样，得知道自己哪里做得好，哪里还需要改进。

你说这挂篮反力架预压是不是挺有意思的？虽然过程可能有点儿麻烦，但这都是为了保证工程的质量呀！咱可不能因为怕麻烦就偷工减料，那最后倒霉的不还是咱自己嘛！总之呢，挂篮反力架预压方案一定要认真对待，每一个环节都要严格把控。

只有这样，我们才能造出坚固可靠的工程，让大家都能放心使用。

这可不是小事儿，咱可不能马虎呀！大家说是不是这个理儿？。

高墩挂篮托架采用反力架等效预压施工工法高墩挂篮托架采用反力架等效预压施工工法一、前言随着建筑行业的发展和城市化进程的加速，高墩挂篮托架采用反力架等效预压施工工法逐渐受到人们的关注和应用。

本文将介绍这种工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点高墩挂篮托架采用反力架等效预压施工工法具有以下特点：1. 采用了反力架的原理，通过预先施加与设计要求相反的力，确保挂篮托架在施工过程中的稳定性。

2.通过预压的方法，可以有效控制挂篮托架的位移和变形，提高施工的安全性和稳定性。

3. 工法简便易行，施工效率高，适用于各种高墩的挂篮托架施工。

4. 施工质量易于控制，可靠性高，施工过程中的变量较少。

三、适应范围高墩挂篮托架采用反力架等效预压施工工法广泛适用于各种高墩挂篮托架的施工，包括桥梁、高架等工程。

特别适用于长期稳定施工条件较差、土质条件复杂、地质条件较差的地区。

四、工艺原理该工法通过预压反力架来达到挂篮托架的稳定，主要包括以下几个方面的技术措施：1. 在挂篮托架施工之前，首先进行预压反力架的安装和调整，使其达到设计要求。

2. 进行预压反力架时，需根据挂篮托架的结构特点和设计要求，确定预压力大小和路线。

3. 在预压反力架的施工过程中，需注意对反力架的检测和监控，确保每个构件的稳定性和质量。

五、施工工艺高墩挂篮托架采用反力架等效预压施工工法包括以下施工阶段：1. 设计与准备：根据具体工程的要求，确定挂篮托架的结构和设计参数，准备所需的施工材料和机具设备。

2. 预压反力架的安装：根据设计要求，将反力架安装在挂篮托架的适当位置，进行调整和校正，确保其稳定性。

3. 预压反力架的施工：根据设计要求，确定预压力的大小和路线，进行预压施工，控制预压力的施加和消散速度。

4. 挂篮托架的安装：在预压反力架施工完成后，根据设计要求，安装挂篮托架，进行调整和固定。

刚构桥设计中挂篮反力架预压的运用摘要：针对江津区四屏连接线公路工程灵仙河特大桥(主墩高120m) 主梁挂篮预压施工的难点, 通过传统挂篮预压方式比选, 结合该工程项目特点设计0#块反力架预压方式, 实现对挂篮整体预压, 既能缩短工期, 也能减少施工成本, 而且施工安全更有保障, 对以后高墩刚构桥挂篮预压施工具有重要的指导意义。

关键词：连续刚构桥; 0#块反力架; 挂篮预压; 反力架预压;Abstract：Based on the difficulties in the construction of the main girder cradle preloading of Lingxian River Bridge (with the main pier height of 120m) of the connection line highway project in Siping, Jiangjin District, through the comparison with the traditional cradle preloading method, and combined with the characteristics of the project, the 0#plate counterforce frame preloading method is designed, realizing the overall cradle preloading can not only shorten the construction period, but also reduce the construction cost, and thus the construction safety is better secured.It has important guiding significance for the future preloading construction of the high pier rigid bridge.Keyword：continuous rigid frame bridge; 0# plate counterforce frame; cradle preloading; counterforce frame preloading;1 工程概况灵仙河特大桥位于重庆市江津区柏林镇, 大桥跨越灵仙河, 桥跨布置为5x30+85+160+85+2x30m, 桥面宽12m。

高墩挂篮反力梁法预压施工技术1 工程概况1.1设计概况福州市琅岐闽江大桥及接线工程（第Ⅱ合同段）引桥琅岐侧9×60m连续梁设计范围为K4+303.00～ K4+843.00，全长540.00m。

上部结构箱梁采用C50级混凝土。

均为等高度斜腹板预应力混凝土连续箱梁，桥面中心线向外设置2%的横坡。

箱梁横向采用单幅，采用单箱双室截面，梁高3.5m，顶面宽25.5m，底面宽13.5m，两翼板悬臂长度4.5m。

1.2挂篮概况设计类别：改造设计，利用原九龙江大桥主桥箱梁悬浇施工挂篮进行改制；结构形式：三角斜拉式；适应最大悬浇节段长度：4.0m；适应最大悬浇节段重量：2645.3kN；结构自重：938.42 kN（未含模板）。

2 预压目的对挂篮前横梁进行预压的目的主要有以下的几个方面：1、实测挂篮立柱、贝雷梁主梁、吊带及拉板等结构受施工荷载引起的弹性变形及非弹性变形；2、检验挂篮的承载力和稳定性。

3 预压重量理论计算连续箱梁节段总荷载由挂篮前吊点及后吊点共同承受，后吊点荷载由梁体承受，前吊点荷载由挂篮纵梁及三角架承受。

根据计算，预压荷载按最重梁段1#块考虑，前吊点施加到前上横梁上的总荷载为1726.4KN（已考虑预压荷载为挂篮需承受全部荷载的1.05倍）。

4 施加预压荷载的方式4.1加载方法在已完成的0#块箱梁内对应前中吊点位置布置4组贝雷反力梁，通过梁底板上的预留孔锚固贝雷梁形成反力梁。

在拉力锚固位置设置双槽10加固。

贝雷梁采用标准花窗联接，防止侧向变形。

前上横梁上设置4台千斤顶，应用千斤顶顶升对挂篮在两侧进行预压，每台张拉顶施加1726.4/4=431.6 KN，利用一根直径32的精轧螺纹钢筋张拉，单根直径32的精轧螺纹钢筋张力力容许600 KN，大于需要施工的压力。

4.2加载反力贝雷梁计算根据计算，单片贝雷梁竖杆承载力容许值为210KN，4片贝雷竖向承载力都不能满足要求，需要在支点位置采用双槽10型钢磨光顶紧加强竖杆。

大跨度连续刚构桥梁挂篮反力预压施工技术摘要：该篇文章以平陆运河特大桥为研究对象，依据现场条件制定对大跨度连续刚构桥的挂篮采用反力预压工艺，检验挂篮的安全稳定性和变形值，改进施工工艺，该方法可以避免挂篮堆载预压的缺陷，施工方便、经济可靠。

关键词：挂篮；反力预压；千斤顶；变形1 工程概况平陆运河特大桥是大塘至浦北高速公路上的一座特殊跨桥梁，主桥为115m+220m+115m连续刚构桥，主桥为三向（纵向、横向、竖向）预应力混凝土结构，采用单箱单室变高度箱形截面。

主桥采用菱形挂篮悬浇工艺施工，由于挂篮预压平台场地有限，为能迅速便捷地完成对挂篮的预压，缩短预压周期，采用千斤顶施加反力模拟施工时的荷载，检验挂篮的安全稳定性和变形值。

2 基本原理与技术特点由于挂篮弹性、杆件连接缝隙等因素影响到悬浇段混凝土质量和梁体线性控制。

在预应力及支点反力作用下，悬浇段处于复杂的应力状态。

因此挂篮安装完成后，需要加载进行预压，以确定其强度、刚度和稳定性，并消除挂篮的非弹性变形、计算出挂篮的弹性变形值，同时亦可检验挂篮结构的安全性，防止事故发生。

本施工方法适用于连续梁桥中的挂篮支架预压施工，在现有梁体0号块构件上设置千斤顶反压架，利用千斤顶对支架进行分级模拟施压，以得到支架变形的各类技术参数，指导后续施工。

反力预压方法与常规采用沙袋、预压块等堆载预压施工相比，有以下几个特点：（1）设置反力点，利用千斤顶对挂篮预压，能有效消除挂篮的非弹性变形，快速得出挂篮的弹性变形。

（2）加载荷载过程快速简单，千斤顶加载的数值相对精确，能实际模拟混凝土浇筑过程，有针对性地挂篮进行加载预压，从布置准备到预压完成时间较短，能缩短预压周期。

（3）对于方量较大的梁体节段，需要加载的吨位也较大，利用大吨位千斤顶能轻松解决大吨位加载预压难题，且可操作性强、安全可靠。

（4）可利用工地现用的相关张拉机具设备，不需要另行增加太多的投入，经济实用。

且不占用过多施工场地。

连续梁千斤顶反力架预压挂篮施工工法连续梁千斤顶反力架预压挂篮施工工法一、前言连续梁千斤顶反力架预压挂篮施工工法是一种针对大型连续梁施工的技术，旨在提高施工效率、保障施工质量和增强施工安全性。

二、工法特点该工法的特点主要有以下几点：1. 采用千斤顶反力架进行悬挂架设，能够有效减少连续梁传统支模的使用和拆除时间。

2. 预压挂篮技术能够实现对连续梁预应力的一次性施加，减少施工工期。

3. 采用悬挂式施工方式，减少地面支撑设备的使用，提高工地使用效率。

三、适应范围该工法适用于大型连续梁工程，包括高速公路、铁路和桥梁等。

特别是对于跨度较大、横断面复杂的连续梁，该工法具有较大的适用性。

四、工艺原理该工法通过分析实际工程和采取的技术措施，实现了施工工法与实际工程之间的相互联系。

主要包括以下几个方面：1. 采用千斤顶反力架的悬挂架设方式，大大减少了地面支模的使用，提高了施工效率。

2. 预压挂篮技术实现了对连续梁预应力的一次性施加，减少了施工时间，提高了施工质量。

3. 通过悬挂式施工，减少了地面支撑设备的使用，提高了工地使用效率。

五、施工工艺施工工艺主要包括以下几个阶段：1. 安装千斤顶反力架，使用悬挂架设方式，减少地面支模的使用。

2. 预压挂篮施工，对连续梁一次性施加预应力。

3. 执行常规施工，包括支撑拆除、模板安装、钢筋布置、混凝土浇筑等。

4. 施工完成后，拆除千斤顶反力架和挂篮。

六、劳动组织劳动组织主要包括施工人员的组织安排、工序的紧密配合和施工现场的管控。

通过科学的劳动组织，可以提高施工效率和保证施工质量。

七、机具设备该工法所需的机具设备包括千斤顶反力架、挂篮、支模等。

这些机具设备具有较高的承载能力和稳定性，能够满足施工过程的需求。

八、质量控制质量控制包括对施工过程中的每一个环节进行监控和检查，确保各个工序的质量达到设计要求。

其中包括模板和支撑设备的稳定性、钢筋的位置和间距等。

九、安全措施安全措施主要包括对施工人员的安全培训、施工现场的安全防护和设备的安全使用。
