自动变速器动力传递路线分析(一)基本单级与双级行星齿轮机构传动分析内容简介:自动变速器得齿轮机构多数为行星齿轮机构,由两个到三个行星排,利用多个离合器与制动器,实现某些元件作为输入,制动某些元件,组合出不同得传动比,从而实现换档过程。
而行星齿轮机构因为有齿轮得公转与自转,配合不同行星排组合、不同离合器与制动器组合,传动过程复杂。
本站文章来源于汽车维修与保养、汽车维修技师等杂志发表得自动变速器传动路线原理,其中加入了本站站长对自动变速器得理解与认知！自动变速器液力变矩器、齿轮变速机构、液压控制系统与电子控制系统组成、其中齿轮变速机构分为固定平行轴式与行星齿轮式两种、除本田自动变速器采用固定平行轴式外,多数自动变速器齿轮变速机构采用行星齿轮式、行星齿轮机构利用两个到三个行星排,配合多个离合器、制动器与单身离合器,组合出不同得传动比,从而实现换档过程、行星齿轮机构可分为单级行星齿轮机构与双级行星齿轮机构。
ﻫ一单排单级行星齿轮机构得传动规律分析:ﻫ最简单得行星齿轮机构由一个太阳轮、一个内齿圈与一个行星架与多个行星齿轮组成,但就是用于传递动力得有太阳轮、齿圈与行星架,也就就是说,行星齿轮机构得三个构件就是太阳轮、齿圈与行星架。
结构如图所示:1-太阳轮;2－行星齿轮;３－齿圈;4－行星架ﻫ单级行星齿轮机构图1 单级行星齿轮机构太阳轮、齿圈与行星架齿数得规律ﻫ在单级行星齿轮机构中,太阳轮与齿圈得齿数就是可以数出来得,而行星架得齿数就是多少呢？其中得原理计算我不写了,写了相信也没有人瞧得,我就直接说结论吧:行星架得齿数＝太阳轮齿数+齿圈得齿数;也说就是说行星架齿数＞行星架齿数>太阳轮齿数。
２单级行星齿轮机构太阳轮、齿齿圈与行星架运动方向规律总结想想,如果让太阳轮顺转,将带动行星齿轮绕行星齿轮轴逆转,若此时将行星架固定不动,行星齿轮得逆转将带动齿圈逆转。
也就就是说,若将行星架固定,太阳轮与齿圈得运动方向相反。

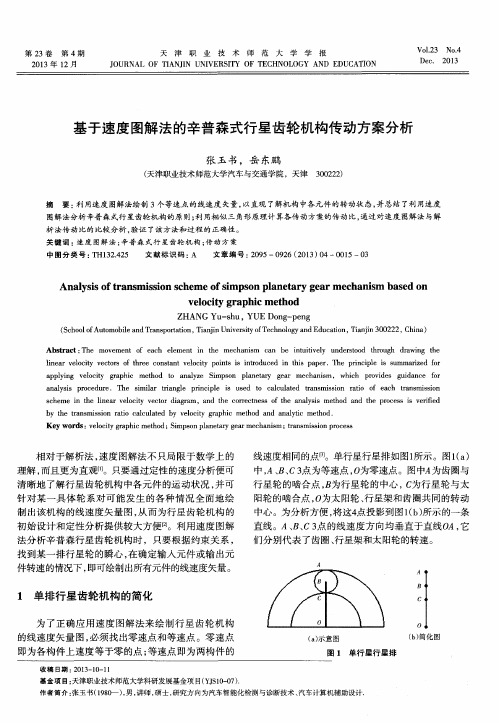

辛普森式自动变速器结构原理及各挡位传动路线辛普森式自动变速器结构原理及各挡位传动路线辛普森式自动变速器结构原理及各挡位传动路线不同车型自动变速器在结构上往往有很大差异,主要表现在:前进挡的挡数不同,离合器,制动器及单向超越离合器的数目和布置方式不同,所采用的行星齿轮机构的类型不同.前进挡的数目越多,行星齿轮变速系统中的离合器,制动器及单向超越离合器的数目就越多.离合器,制动器,单向超越离合器的布置方式主要取决于行星齿轮变速系统前进挡的挡数及所采用的行星齿轮机构的类型.轿车自动变速器所采用的行星齿轮机构的类型主要有2类,即辛普森式和拉维萘赫式行星齿轮机构. 辛普森式行星齿轮机构由2个内啮合式单排行星齿轮机构组合而成, 庞成立其结构特点是:前后2个行星排的太阳轮连接为一体,称为前后太阳轮组件;前一个行星排的行星架和后一个行星排的齿圈连接为一体,称为前行星架和后齿圈组件;输出轴通常与前行星架和后齿圈组件连接.经过上述的组合后,该机构成为一种具有4个独立元件的行星齿轮机构.这4个独立元件是:前齿圈,前后太阳轮组件,后行星架,前行星架和后齿圈组件.根据前进挡的挡数不同,可将行星齿变速系统分为3挡行星齿轮变速系统和4挡行星齿轮变速系统2种.1.辛普森式3挡行星齿轮变速系统的结构和工作原理.(1)行星齿轮变速系统的结构:a)结构b)换挡执行元件的布置l一输入轴2一倒挡及高挡离合器毂3一前进离合器毂和倒挡及高档离合器毂4一前进离合器毂和前齿圈5一前行星架6一前后太阳轮组件7一后行星架和低挡及倒挡制动器毂8一输出轴C1一倒挡及高挡离合器c2一前进离合器B1—2挡制动器B2一低挡及倒挡制动器Fl一低挡单向超越离合器图1行星齿轮变速系统结构及元件布置图如图1(a图为结构图,b图为元件布置图)所示,行星齿轮机构中设置了5个换挡执行元件(2个离合器,2个制动器和1个单向超越离合器),使该系统成为一个具有3个前进挡和1个倒挡的行星齿轮变速系统.离合器C1用于连接输入轴和前后太阳轮组件, 离合器C2用于连接输入轴和前齿圈,制动器B1用于固定前后太阳轮组件, 制动器B2和单向超越离合器F1都是用于固定后行星架.5个换挡执行元件在各挡位的工作情况如表1所示.由表1中可知,当行星齿轮变速系统处于停车挡和空挡之外的任何一个挡位时,5个换挡执行元件中都有2个处于表1辛普森3挡行星齿轮变速系统换挡执行元件工作情况操纵手挡位换执仃兀件柄位置ClC2BlB2F1 1挡0 D2挡0O3挡OOR倒挡0OS.L或1档OO2,12挡0O注:0一接合,制动或锁止. 工作状态(接合,制动或锁止),其余 3个不工作(分离,释放或自由状态).处于工作状态的2个换挡执行元件中至少有一个是离合器Cl或 C2,以便使输入轴与行星排连接.当变速器处于任一前进挡时,离合器 C2都处于接合状态,此时输入轴与行星齿轮机构的前齿圈接合,使前齿圈成为主动件,因此离合器C2也称为前进离合器.倒挡时,离合器C1接合,C2分离,此时输入轴与行星齿轮机构的前后太阳轮组件接合,使前后太阳轮组件成为主动件;另外,离合器C1在3挡(直接挡)时也接合,因此,离合器C1也称为倒挡及高挡离合器.制动器B1仅在2挡才工作,称为2挡制动器.制动器B2在1挡和倒挡时都工作,因此称为低挡及倒挡制动器.由此可知,换挡执行元件的不同工作组合决定了行星齿轮变速系统的传动方向和传动比,从而决定了行星齿轮变速系统所处的挡位. (2)行星齿轮变速系统各挡的传动路线: ?1挡:如图2所示,此时前进离合器C2接合,使输入轴和前齿圈连接:同时单向超越离合器F1处于自锁状态,后行星架被固定.来自液力变矩器的发动机动力经输入轴,前汽车维修2011.6???1一输入轴2一前进离合器c23一倒挡及高挡离合器Cl4—2挡制动器B15一前齿圈 6,前行星轮7一前行星架8一输出轴9一前后太阳轮组件10一后行星架ll一后行星轮 l2一低挡及倒挡制动器B213一低挡单向超越离合器F1l4一后齿圈图21挡路线-倒挡及 1一输入轴2一前进离合器C23高挡离合器C14—2档制动器B15一前齿圈6一前行星轮7一前行星架8一输出轴9一前后太阳轮组件lO一后行星架 ll一后行星轮12一低挡及倒挡制动器B2 13一低挡单向超越离合器F114一后齿圈图43挡路线???a)前行星排b)后行星排l一输入轴2一前进离合器C23-倒挡及高挡离合器Cl4—2挡制动器B15一前齿圈6一前行星轮7一前行星架8一输出轴9一前后太阳轮组件1O一后行星架11一后行星轮 12一低挡及倒挡制动器B2l3一低挡单向超越离合器F114一后齿圈图32挡路线进离合器C2传给前齿圈,使前齿圈朝顺时针方向旋转.在前行星排中,前行星齿轮在前齿圈的驱动下一方面朝顺时针方向公转,带动前行星架朝顺时针方向转动,另一方面作顺时针方向的自转,并带动前后太阳轮组件朝逆时针方向转动;在后行星排中,后行星轮在后太阳轮的驱动下朝顺时针方向作自转时,对后行星架产生一个逆时针方向的力矩,而低挡单向超越离合器FI对后行星架在逆时针方向具 46汽车维修2011.6a)前行星排b)后行星排1一输入轴2一前进离合器C23-倒挡及高挡离合器C14—2挡制动器B15一前齿圈6一前行星轮7一前行星架8一输出轴9一前后太阳轮组件10一后行星架11一后行星轮12一低挡及倒挡制动器B2 13一低挡单向超越离合器F114一后齿圈图5倒挡路线有锁止作用,因此后行星架固定不动, 使后齿圈在后行星轮的驱动下朝顺时针方向转动.因此,在前进1挡时,由输入轴传给行星齿轮机构的动力是经过前后行星排同时传给前行星架和后齿圈组件,再传给与之相连接的输出轴,从而完成动力输出的.?2挡:如图3所示,前进离合器C2和2挡制动器B1同时工作. 此时输入轴仍经前进离合器C2和前齿圈连接,同时前后太阳轮组件被2 挡制动器B1固定.发动机动力经液力变矩器和行星齿轮变速系统的输入轴传给前齿圈,使其朝顺时针方向转动.由于前太阳轮转速为0,因此前行星轮在前齿圈的驱动下一方面朝顺时针方向作自转,另,方面朝顺时针方向作公转,同时带动前行星架及输出轴朝顺时针方向转动.此时后行星排处于自由状态,后行星轮在后齿圈的驱动下朝顺时针方向一边自转一边公转,带动后行星架朝顺时针方向空转.由此可知,2挡时发动机的动力全部经前行星排传到输出轴. ?3挡:如图4所示,前进离合器C2和倒挡及高挡离合器C1同时接合,把输入轴与前齿圈及前后太阳轮组件连接成一体.由于这时前行星排中有2个基本元件互相连接,从而使前行星排连成一体旋转,输入轴的动力通过前行星排直传给输出轴,即直接挡.此时后行星排处于自由状态,后行星轮在后齿圈驱动下朝顺时针方向一边自转一边公转,带动后行星架朝顺时针方向空转.?倒挡:如图5所示,倒挡及直接挡离合器C1接合,使输入轴与前后太阳轮组件连接,同时低挡及倒挡制动器B2产生制动,将后行星架固定. 此时发动机动力经输入轴传给前后太阳轮组件,使前后太阳轮朝顺时针方向转动.由于后行星架固定不动,后行星轮在后太阳轮的驱动下朝逆时针方向转动,并带动后齿圈朝逆时针方向转动,与前行星架和后齿圈组件连接的输出轴也随之朝逆时针方向转动, 从而改变了传动方向.此时,前行星排中由于前齿圈可以自由转动,前行星排处于自由状态,前齿圈在前行星轮的带动下朝逆时针方向自由转动.有些车型自动变速器的行星齿轮机构的前后行星排的排列顺序相反,即输入轴通过前进离合器C2和后齿圈连接,输出轴与前齿圈和后行星架组件连接,但工作原理都一样.2.3行星排4挡行星齿轮变速系统的结构与工作原理超越膏台嚣图64挡行星齿轮变速器元件位置图丰田CROWN(皇冠)3.0轿车所器B1之间串联了一个单向超越离合用的A340E电子控制自动变速器就器F2,称为2挡单向超越离合器.单采用了这种行星齿轮变速系统.向超越离合器的内环和前后太阳轮组 ?结构:这种4挡行星齿轮变速件连接,外环和2挡制动器B1连接, 器是在不改变原辛普森式3挡行星齿在逆时针方向对前后太阳轮组件具有轮变速系统的主要结构和大部分零部锁止作用.当行星齿轮变速系统处于件的情况下,另外再增加一个单排行2挡时,前进离合器C1和2挡制动器星齿轮机构和相应的换挡执行元件来Bl仍同时工作.汽车加速时,前后太产生超速挡而实现的.这个单排行星阳轮组件的受力方向为逆时针方向, 齿轮机构称为超速行星排,他安装在由于2挡单向超越离合器F2的外环行星齿轮变速系统的前端,其行星架被2挡制动器B1固定,因此前后太是主动件,与变速器输入轴连接;齿圈阳轮朝~_B,-j-针方向的旋转趋势被2挡为被动件,与后面的双排行星齿轮机制动器Bl及2挡单向超越离合器锁构连接.超速行星排的工作由直接离止,使2挡得以实现.当行星齿轮变速,直器由2挡换至3挡时,即使倒挡及直合器CO和超速制动器BO来控制接离合器CO用于将超速行星排的太接挡离合器C1在2挡制动器B1释阳轮和行星架连接,超速制动器BO放之前就已接合,但由于倒挡及直接用于固定超速行星排的太阳轮.如图挡离合C1接合之后,前后太阳轮组 6所示.件的受力方向改变为顺时针方向,而为了改善2,3挡的换挡平顺性在顺时针方向上2挡单向超越离合器和使变速器在前进低挡位置发动机有F2对前后太阳轮组件没有锁止作用, 制动作用,在原3挡行星齿轮变速系前后太阳轮组件仍可以朝顺时针方向统的基础上进行了改进.旋转,使换挡能顺利进行.a)在前后太阳轮组件和2挡制动b)在前后太阳轮组件和变速器壳表23行星排辛普森式4挡行星齿轮变速系统换挡执行元件的工作情况操纵手柄换挡执行元件位置挡位ClC2BlB2B3F1F2COB0F0 1挡oooo2挡ooOooD3挡00?oo超速挡0o?00R倒挡o0oo1挡0oooS,L或2,12挡o?oo3挡oOoo注:0一接合,制动或锁止;?一作用但不影响该挡位体之间另外设置了一个制动器B3,即2挡强带带动器.带0动器B3是否工作是由操纵手柄的位置决定的,当操纵手柄位于前进挡位置(D)时,制动器B3不工作:当操纵手柄位于前进挡位置(2,1或S,L)而行星齿轮变速器处于2挡时,制动器B3 工作.这样不论汽车加速或减速,前后太阳轮组件都被该制动器固定,此时的2挡在汽车放松加速踏板减速时能产生发动机制动作用.目前大多数轿车自动变速器都采用这种结构. ?工作原理:根据行星齿轮变速系统的变速原理,当超速制动器BO 放松,直接离合器CO接合时,超速行星排处于直接传动状态,其传动比为 1:当超速制动器BO制动,直接离合器CO放松时,超速行星排处于增速传动状态,传动IrL/J~于1.当行星齿轮变速系统处于1挡,2 挡,3挡或倒挡时,超速行星排中的超速制动器B0放松,直接离合器CO结合,使超速行星排处于传动比为1的直接传动状态,而后半部分的双排行星齿轮机构各换挡执行元件的工作和原辛普森式3挡行星齿轮变速器在1 挡,2挡,3挡及倒挡时的工作完全相同,如表2所示.来自变矩器的发动机动力经超速行星排直接传给后半部分的双排行星齿轮机构,此时行星齿轮变速系统的传动比完全由后半部分的双排行星齿轮机构及相应的换挡执行元件来控制.当行星齿轮变速系统处于超速挡时,后半部分的双排行星齿轮机构保持在3挡位置,而在超速行星排中,由于超速制动器BO,产生制动,直接离合器CO放松,使超速行星排处于增速传动状态,其传动比小于l. 直接离合器CO在自动变速器处于超速挡以外的任何一个挡位时都处于接合状态,因此当发动机刚刚起动而油泵尚未建立正常的油压时,直接离合器CO已处于半结合状态,这样易使其摩擦片因打滑而加剧磨损.为防止出现这种情况,在直接离合器CO 处并列布置了一个直接单向超越离合器FO,使超速行星排在逆时针对太阳轮产生锁止作用,防止直接离合器CO 的摩擦片在半接合状态下打滑. (作者单位:大连职业技术学院) 汽车维修2011.67。
这种四档变速器是在不改变原辛普森式三档行星齿轮变速器的主要结构和大部分零部件的情况下，另外再增加一个单排行星齿轮机构和相应的换档执行元件来产生超速档。
这个单排行星齿轮机构称为超速行星排，它装在行星齿轮变速器的前端，如图9．16所示。
其行星架是主动件，与变速器输入轴连接；齿圈则作为被动件，与后面的双排辛普森行星齿轮机构连接。
超速行星排的工作由直接多片离合器CO和超速制动器BO来控制，直接多片离合器CO用于将超速行星排的太阳轮和行星架连接，超速排的制动器BO用于固定超速行星排的太阳轮。
根据行星齿轮变速器的变速原理，当制动器BO放松、直接多片离合器CO接合时，超速行星排处于直接传动状态，其传动比为1。
当超速制动器BO制动、直接离合器CO放松时，超速行星排处于增速传动状态，其传动比小于1。
l）l档把预选杆置于D位置，C2后多片离合器作用把输入动力传给前齿圈，F1单向离合器作用，使后行星架固定不动。
辛普森1档的动力流分析比较困难，因为在该档位前后行星排可通过两个构件相互间连接。
其输入动力经C2后多片离合器传给前齿圈，使其顺时针旋转。
前齿圈又带动前行星轮顺时针转动，由于前行星轮既可带动前行星架顺时针转动（输出轴的转动），又可带动太阳轮边时针转动，因此前齿圈的转速通过前行星轮被分解成两条传动路线，其中前星行架和太阳轮的转动方向比较明确，但前行星架和太阳轮转速如何分配呢？由于后排行星架被FI单向离合器固定，因此后排行星齿轮机构具有确定传动比，且是减速机构，另外后排行星齿轮机构通过后齿圈输出，它的输出转速和转动方向应该和前行星架保持一致，因为前行星架和后齿圈为同一构件。
根据这两个条件，就可以确定前行星架和太阳轮之间的转速分配，显然太阳轮的转速比前行星架快得多。
太阳轮逆时针的旋转带动后行星轮顺时针转动，行星轮再带动后齿圈顺时针转动，由于后齿圈顺时针转动时，会给后行星架施加一个逆时针的力矩，通过F1单向离合器将后行星架固定。
后排行星齿轮机构的传动比是后齿圈和太阳轮齿数之比，但辛普森机构1档传动比要大得多，计算也更复杂且有确定的传动比。
辛普森机构的1档具有汽车滑行功能，当驱动轮的转速超过了发动机的转速之后，来自驱动轮的逆向动力通过后齿圈和前行星架输入机构，使后行星架顺时针旋转，脱离F1单向离合器锁止，实现了汽车滑行。
当驱动轮转速低于发动机时，单向离合器重新锁止，变速器恢复驱动状态。
若要在1档实现发动机制动，则需要把预选杆置于L或1位置，此时后行星架被B2后制动带固定，驱动轮逆向传入的动力通过变速器将发动机转速提高，从而消耗动力使驱动轮转速迅速下降，实现发动机制动。
2）2档C2后多片离合器和B1前制动带同时作用。
此时涡轮输出轴经C2后多片离合器和前齿圈连接，同时太阳轮组件被B2后制动带固定。
其动力经输入轴传给前齿圈，使之作顺时针旋转，由于太阳轮被固定，因此前行星轮在前齿圈带动下，既有自转，又随行星架公转，行星轮和行星架都是顺时针转动，行星架最后带动输出轴顺时针旋转。
2档传动比取决于行星架当量齿数和前齿圈齿数之比，它是一种传动比大于1的减速运动。
2档的传动比仅仅和前排行星齿轮机构有关。
另外当输出轴转动时，同时会带动后齿圈顺时针转动，后太阳轮已被固定，此时后行星轮和后行星架都顺时针空转F1 单向离合器处于释放状态。
在上述的辛普森机构的2档工作状态下（预选杆置于D位），来自驱动轮的逆向传入变速器的动力，可以直接传至发动机，实现发动机制动。
3）3档C1前多片离合器和C2后多片离合器同时作用。
C1前多片离合器的接合把动力传至太阳轮，C2后多片离合器的接合把动力传至前齿圈。
根据上述行星齿轮机构特征：任意两元件同速同方向旋转即为直接档，则机构锁成一整体。
在3档状态，前齿圈和太阳轮均有相同旋转方向和速度。
从另外角度分析，当来自C2后多片离合器的动力传至前齿圈，再由前齿圈带动太阳轮逆时针转动，而来自C1前多片离合器的动力直接传给太阳轮，使之顺时针转动，因此同一个太阳轮不可能出现两个转动方向，只能相互间锁止成一整体。
当机构整体顺时针转动时，n 单向离合器和后行星架处于释放状态。
3档是直接档，它的传动比是1：1。
在3档状态下，只存在发动机制动的功能，而不存在汽车滑行的作用。
当行星齿轮变速器处于1档、2档、3档或倒档时，超速行星排中的超速制动器BO放松，直接多片离合器CO接合，使超速行星排处于传动比为1的直接传动状态，而后半部分的双排行星齿轮机构各换档执行元件的工作和原辛普森式三档行星齿轮变速器在1档、2档、3档及倒档的工作完全相同。
来自变矩器的发动机动力经超速行星排直接传给后半部的双排行星齿轮机构，此时行星齿轮变速器的传动比完全由后半部的双排行星齿轮机构及相应的换档执行元件来控制。
当行星齿轮变速器处于超速档时，后半部的双排行星齿轮机构保持在3档的工作状态，其传动比为二；而在超速行星排中，由于超速制动器BO产生制动，直接多片离合器CO放松，使超速行星排处于增速传动状态，其传动比小于1（该传动比即为该行星齿轮变速器在超速档时的传动比）。
由于直接多片离会器CO在自动变速器处于超速档之外的任一档位（包括停车档、空档和倒档）都处于接合状态，因此当发动机刚起动而油泵尚未建立起正常的油压时，直接离合器CO就已处于半接合状态，这样容易使其摩擦片因打滑而加剧磨损。
为了防止出现这种情况，在与直接离会器CO并列的位置上布置了一个直接单向超越离合器FO，使超速行星排的行星架能在逆时针方向上对太阳轮产生锁止作用。
在发动机刚起动并带动自动变速器输入轴转动时，它就让超速行星排的太阳轮和行星架锁止为一个整体，防止直接离合器CO的摩擦片在半接合状态下打滑。
直接单向超越离合器FO的另一个作用是改善由3档升至超速档的换档平顺性。
在3档升至超速档换档过程中，为了防止超速制动器BO和直接离合器CO同时接合，造成超速行星排各基本元件之间的运动干涉，必须在直接多片离合器CO完全释放后再让超速制动器BO接合。
这样，有可能因直接多片离合器CO释放后，超速制动器BO来不及接合，使行星齿轮变速器出现打滑现象。
直接单向超越离合器FO可以在直接离合器CO已释放，而超速制动器BO尚未完全接合时，代替直接离合器CO的工作，将超速行星排太阳轮和行星架锁止在一起，防止超速行星排出现打滑现象，并在超速制动器BO接合后又能及时脱离锁止，让超速行星排顺利进入超速档工作状态。
由三个行星排组成的辛普森式四档行星齿轮变速器各换档执行元件在不同档位的工作情况见表9．4。
这种型式的四档行星齿轮变速器可以使原辛普森式三档行星齿轮变速器的大部分零部件都得到利用有利于减少生产投资，降低成本。
目前大部分轿车都采用这种型式的四档自动变速器，特别是日本丰田公司的四档自动变速器。
有些车型的这种自动变速器将超速行星排设置在原辛普森式三档行星齿轮变速器的后端，其工作原理是相同的。
在图9.16所示的辛普森四档变速器机构中，对原辛普森三档的机构已作了改进，新增了一个制动器B1和一个单向离合器F2。
对原辛普森三档的机构进行改进出于以下两点考虑：①从2档换至3档存在运动干涉；②要求辛普森机构2档存在两种状态，即汽车滑行和发动机制动。
原辛普森式三档行星齿轮变速器（参见图9．15）由二档换至3档时，一方面2档制动器B1要释放，另一方面执行元件的工作交替应及时准确，太快或太慢都会影响换档质量和变速器的使用寿命。
例如，若二档制动器B1释放后，倒档及高档离合器C1来不及接合，会使行星齿轮变速器出现打滑现象，使发动机出现空转，并出现换档冲击；若二档制动器B1未完全释放，倒档及高档离合器C1便过早接合，则行星齿轮机构各独立元件之间会产生运动干涉。
迫使换档执行元件打滑，加剧摩擦片或制动箍带的磨损。
为了防止出现上述情况，改善2-3档的换档平顺性，可在前后太阳轮组件和2档制动器B1之间串联一个单向超越离合器F2，称为2档单向超越离合器，如图9．17所示。
其内圈和前后太阳轮组件连接，外圈和2档制动器B1连接，在逆时针方向对前后太阳轮组件具有锁止作用。
当行星齿轮变速器处于2档时，前进离合器C2和2档制动器B1仍同时工作。
汽车加速时，前后太阳轮组件的受力方向为逆时针方向，由于2档单向超越离合器F2的外圈被2档制动器B1固定，因此前后太阳轮朝逆时针方向的旋转趋势被2档制动器B1及2档单向超越离合器F1锁止，2档得以实现。
当行星齿轮变速器由2档换至3档时，即使倒档及直接档离合器C1在2档制动器B1释放之前就已接合，但由于倒档及直接档离合器C1接合之后，前后太阳轮组件的受力方向改变为顺时针方向，而在顺时针方向上2档单向离合器F2对前后太阳轮组件没有锁止作用，前后太阳轮组件仍可以向顺时针方向旋转，因此使换档得以顺利进行。
增加了2档单向离合器之后，若汽车在行星齿轮变速器处于2档时松开油门踏板减速或下坡，则在汽车惯性的作用下，驱动轮将通过变速器输出轴逆向带动行星齿轮机构的前行星架和后齿圈组件以较高的转速旋转。
由于此时发动机处于怠速运转状态，和输入轴连接的前齿圈转速较低，前行星轮在前行星架的带动下朝顺时针方向作公转的同时，对前太阳轮组件产生一个顺时针方向的力矩，而太阳轮在顺时针方向旋转时，2档单向离合器F2对前后太阳轮组件没有锁止作用，因此即使2档制动器B1仍处于制动状态，前后太阳轮组件还是可以朝顺时针方向自由旋转。
这样，在辛普森式行星齿轮机构的四个独立元件中有两个处于自由状态，从而使该行星齿轮机构失去传递动力的能力，驱动轮和发动机脱离连接关系，不能产生发动机制动作用。
为了在需要时让2档也能产生发动机制动作用，必须在前后太阳轮组件和变速器壳体之间另外再设置一个制动器B3。
制动器B3在2档是否工作，是由预选杆手柄的位置决定的，当手柄位于前进档位置（D）6寸，制动器B3不工作；当操纵手柄位于前进低档位（2或S）而行星齿轮变速器处于2档时，制动器B3工作。
这样不论汽车加速或减速，前后太阳轮组件都被该制动器固定，此时的2档在汽车松开油门踏板、减速或下坡时能产生发动机制动作用。
目前大多数轿车自动变速器已采用这种结构。
自动变速器由于结构类型较多，而且较为复杂，除了机械系统之外，还有十分复杂的液压系统和电控系统，因此产生故障的原因是多方面的，其中掌握每一个变速器的每一个档位的传动路线是诊断故障的主线，变速执行元件的作用或释放都是为传动路线服务的。
多片离合器、制动箍带以及单向、超越式离合器都是比较容易损坏的机械部件，一旦变速执行元件失去功能，就可能影响档位的传动路线。
由于每一个变速器中的复合行星齿轮机构不同，因此变速执行元件对传动路线的影响也不同。
自动变速器中的液压系统主要是为变速执行元件中的多片离合器和伺服油缸服务的，使它们作用或释放。
影响多片离合器或伺服油缸正常工作的最主要的因素是主回路油压。
