《电子系统综合设计》MF47型万用表的安装与调试一

MF47型万用表的组装与调试一、MF47型万用表的组装教师在指导学生学习组装焊接时，必须按照正确的操作方法和步骤，并且让学生养成细心认真的操作习惯。

第一步，了解万用表套件组成。

MF47型万用表的套件组成包括表头、后盖、电路板、元器件（1袋）、表笔1套、装配图1份。

第二步，分类清点元器件。

万用表元器件种类多、数量多，我们采用分类清点的方法为宜，首先轻轻撕开元器件塑料袋，把器件倒进套件盒中，以免丢件，之后按照以下顺序进行清点：色环电阻（27个）―二极管（6个）―电容器（电解电容和涤纶电容两个）―电位器（调零电位器和可调电位器两个）―电位器旋钮（1个）―压敏电阻（1个）―蜂鸣器（1个）―晶体管插座（个）―晶体管插片（6个）电池夹（4个）―V型电刷（1个）―连接线（4条）―后盖螺钉（2个）。

第三步，识别元器件。

元器件的判别，主要是色环电阻阻值的读取、二极管极性的判别、电容极性的判别。

一是读取色环电阻阻值。

不同颜色所代表的数字见表1。

表1 单位：欧姆五环电阻色环含义如下图所示。

图例如：五环电阻色环颜色第一条为棕色、第二条为黑色、第三条为黑色、第四条为红色、第五条为棕色，则该电阻的阻值为R=100×102Ω。

二是辨别二极管的极性。

判别二极管的极性使用万用表欧姆挡测试。

我们将万用表转换开关扳置欧姆挡位的×100或×1k位置，首先用红黑表笔分别接触二极管的电极，记下表针的偏摆位置；然后对换表笔，再次记下表针的偏摆位置；最后比较两次测量表针偏摆的大小，表针偏摆大时黑表笔所接触的电极是二极管的阳极，红表笔接触的电极是二极管的阴极。

三是识别电容器。

电容器按照有无极性分，可分为有极性电容器和无极性电容器。

有极性电容器有电解电容器，引线较长的一端是电容器的正极，引线短的一端是电容器的负极。

第四步，组装万用表。

测量线路的安装过程要遵循先低后高的原则。

因此我们要先焊接电阻、二极管，再焊接电容、蜂鸣器等。

实训报告MF47型万用表的组装与调试班级：电气G111姓名：阚鼎鼎学号：111611121一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。

b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。

d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。

e.了解电子产品的焊接、调试与维修方法。

2. 实验任务零件焊接组装调试维修合格产品3.主要的技术性能a.仪表的测量范围即准确等级b.外型尺寸：165x112x49mm二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注： 在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。

Ω=⨯=600010A 500.3V 6-μ总RΩ=⨯=06.010500mA 0.3V 3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V 13-2R RΩ=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V 3213-4R R R RΩ=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V 20105016μ0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV 25041μ250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电， x10K 是由9V 电源 和1.5V 电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V- 15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V-三、MF47型万用表的组装与调试1 .万用表的组装a. 按照实验原理图将电阻器准确装人规定位置。

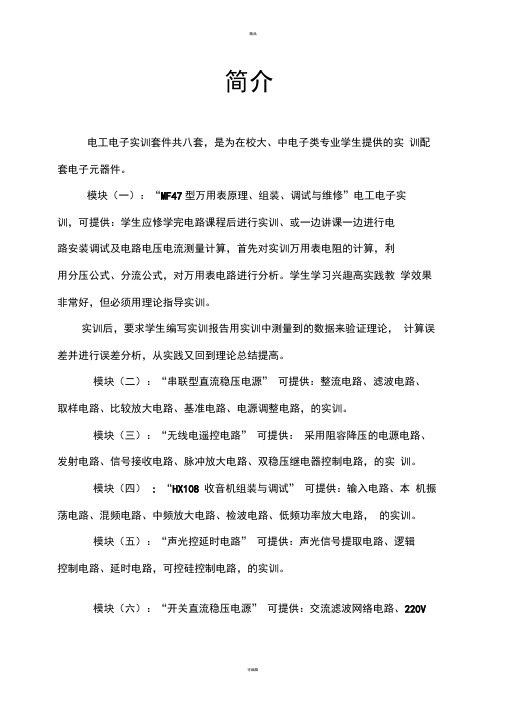

简介电工电子实训套件共八套，是为在校大、中电子类专业学生提供的实训配套电子元器件。

模块（一）：“MF47型万用表原理、组装、调试与维修”电工电子实训，可提供：学生应修学完电路课程后进行实训、或一边讲课一边进行电路安装调试及电路电压电流测量计算，首先对实训万用表电阻的计算，利用分压公式、分流公式，对万用表电路进行分析。

学生学习兴趣高实践教学效果非常好，但必须用理论指导实训。

实训后，要求学生编写实训报告用实训中测量到的数据来验证理论，计算误差并进行误差分析，从实践又回到理论总结提高。

模块（二）：“串联型直流稳压电源” 可提供：整流电路、滤波电路、取样电路、比较放大电路、基准电路、电源调整电路，的实训。

模块（三）：“无线电遥控电路” 可提供：采用阻容降压的电源电路、发射电路、信号接收电路、脉冲放大电路、双稳压继电器控制电路，的实训。

模块（四）: “HX108 收音机组装与调试” 可提供：输入电路、本机振荡电路、混频电路、中频放大电路、检波电路、低频功率放大电路，的实训。

模块（五）：“声光控延时电路” 可提供：声光信号提取电路、逻辑控制电路、延时电路，可控硅控制电路，的实训。

模块（六）：“开关直流稳压电源” 可提供：交流滤波网络电路、220V交流整流电路，开关振荡电路，反馈调整电路、开关电源保护电路，的实 训。

模块（七）：“数字电子钟电路”可提供：显示电路、译码电路、计 数器、校时电路、和脉冲产生的分频器及振荡器，的实训。

模块（八）：“黑白电视机组装与调试” 可提供：整机装配工艺、高 频电路、中频电路、行场振荡电路、显像管电路、高中低电压产生电路、整机波形测量、波形调整方法、作图分析等综合实训。

南京电工电子实训元器件配套公司南京电工电子实训元器件配套公司 2010-11-5销書经理 乎机 t 151******** 电子却fib BirK«2QI011«c]MiL <MM实训模块一：MF-47A万用表原理、组装、调试与维修编与：韩冬梅2008 年9 月目录1、电子测量基本知识 (2)2、指针式万用表原理概述 (5)3、MF-47A 元器件识读22222222222284、手工焊接基本知识222222222222125、MF-47A 万用表元件的安装222222222146、直流电流部分电路的分析与调试222222 147、直流电压部分电路的分析与调试222222 158、交流电压部分电路的分析与调试222222 169、欧姆表部分电路的分析与调试2222222 1710、整机组装与调试222222222222218一、电子测量基本知识一、电子测量的基本概念测量是为确定被测对象的量值而进行的实验过程。

MF47型万用电表装调实习报告班级: 电气1402班**: **学号: *********日期: 2015年5月一 : 实习目的、任务、MF47型万用电表技术指标目的：是巩固和加深所学电子技术的知识, 了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法, 全面提高学生的实践动手能力和分析问题、解决实际问题的能力使学生对电子产品生产获得一定感性认识, 为今后从事电子产品制作与创新设计工作奠定初步的实践基础。

实习中需要我们自己动手安装万用表, 其间需要我们自己识别集成电路的电阻值, 电容, 电位器, 二极管等等器件。

然后自己安装元件, 动手焊接, 组装和调试, 知道最终做出一个可以在实际中使用的万用表。

在实习过程中学会使用基本工具, 比如尖嘴钳、剥线钳, 还有电烙铁, 焊锡, 另外实习中不可避免的会遇到各种问题, 这可以培养我们的排查问题, 解决问题的能力。

在学习安装万用表的同时, 还要学会识别电路图原理, 了解万用表的各个功能是通过什么原理来实现的, 以此了深入解到曾经在课堂上学过各种元件电路模型的应用方法和误差。

在实习的过程中也要学会抓住细节精益求精, 有条理的操作和分析问题。

任务：分析研究万用表电路, 设计并组装一个简单的万用表。

零件组装合格产品二: 万用电表工作原理分析以及计算1.直流电流电路分析及计算①直流电路基础部分2.直流电压电路分析及计算直流电压灵敏度：我们对基础电路部分施加1V的直流电压, 使表头发生满偏这时所需要的降压电阻的阻止就叫直流电压灵敏度。

3.交流电压电路分析及计算4.电阻档电路分析及工作过程三: 元件清单及参考资料四: 组装、调试过程中的技术分析和故障分析1 组装:（1）根据参考资料, 认识、熟悉万用表所用元件。

（2）分发万用表各个元部件。

（3）根据万用表工作原理, 按照实验参考图, 将元件按照不同的方法逐一焊接在P板上方, 并检查焊点, 确保焊接无误。

MF-47型万用表的组装与检测现在万用表已不再是专业人员使用的专用检测工具，随着家用电器的普及，万用表正在走向千家万户。

选择自己装配一台万用表，不仅可以学到相应的电子技术，同时也可以留着家用，真可谓一举两得。

本项目主要介绍市场上能买到的标准型MF47万用表套件的组装和检测。

简述万用表的电路工作原理万用表一般是用于检测电路中的电压、电流、电阻的仪表。

早期称三用表，现在都称万用表。

指针式万用表的显示部份是一个动圈式表头。

在测量过程中，表头中的动圈在通过直流电流时，由于磁场的作用，与动圈相连的指针会随着动圈在表头刻度盘上一起偏转，从而显示各种测量结果。

指针式万用表检测高电压电路的基本原理是用串联电阻分压的方式来扩展电压的量程；检测大电流电路的基本原理是用分流电阻分流的方式扩展电压的量程；在测量电阻时，万用表内的电池、表头、表内的标准电组及外部的被测电组都是串连的。

当被测电阻为零时，表头偏传最大，当被测电阻不为零时，表头指针的偏转角度大小是随着被测电阻和表内的标准电阻的比值增大而偏转减小，我们用它的对应位置，检测电阻的阻值。

单一检测电路都是比较简单的，但是要用同一只表头检测到多量程的电压、电流、电阻，就需要通过一个多点切换拨动开关来实现，这样就显得比较复杂了。

庆幸的是，现在的万用表在电路设计上已经非常成熟，只要我们将所有的配件都按图装配上去，即可正常使用。

MF47型万用表电路原理图如图1所示。

F47型万用表安装过程1、清点材料电阻27只，阻值如下：R1 0.47 R2 5 R3 50.5 R4 555 R5 15kR6 30k R7 150k R8 800k R9 84k R10 360kR11 1.8M R12 2.25M R13 4.5M R14 17.3k R15 55.4kR16 1.78k R17 165 R18 15.3 R19 56 R20 15kR21 20k R22 2.69k R23 141k R24 20k R25 20kR26 6.75M R27 6.75M R27 0.025k（分流器）安装小贴士：1、打开元件包时请小心，不要将塑料袋撕破，以免材料丢失。

mf47型万用电表的安装与调试心得体会篇一：MF47型万用表工程训练工程训练REPORT ON ENGINEERING TRAINING题目 MF47型万用表的组装与调试学科部、系：专业班级：学号：学生姓名：指导教师：起讫日期：MF47型万用表的组装与调试专业：学号：学生姓名：指导教师：摘要MF47型万用表是我们生活及工作和学习上常用的表，我们在以后的电子制作中一个必不可少的工具，每个电气工作者都应该熟练掌握其工作原理及使用方法。

通过本次万用表的原理与安装，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。

万用表是最常用的电工仪表之一，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。

MF 47型是设计新颖的磁电系整流式便携式多量限万用电表。

可供测量直流电流，交直流电压，直流电阻等，具有26个基本量程和电平，电容，电感，晶体管直流参数等7个附加参考量程，万用表基本原理是利用一直灵敏的磁电式直流电流表（微安表）做表头。

当微小的电流通过表头时，就会有电流指示，指针偏转。

但表头不能通过大电流，所以必须在表头上串、并联电阻进行分流、分压，从而测出电路中的电流、电压和电阻，是量限多，分档细，灵敏度高，体形轻巧，性能稳定，过载保护可靠，读数清晰，使用方便，适合于电子仪器，无线电电讯，电工，工厂实验室等广泛使用的万用电表。

因此MF47万用表是一种功能齐全、操作简便便易携带的电工仪表。

目录第一章 MF47型万用表的结构??????????????3 第二章 MF47型万用表的原理与设计MF47型万用表的原理图??????????????4 MF47型万用表个档原理分解图 ???????????5第三章常用电子元器件的识别与检测电阻器的区别??????????????????13 其他的电子器件?????????????????13第四章焊接的基本知识与技巧焊接的基本知识 ???????????????17 焊接万用表时的注意事项????????????17 如何提高焊接质量???????????????18 焊接后焊点的检测????????????????18第五章 MF47型万用表的组装与调试型万用表的组装???????????????19 型万用表的调试???????????????19第六章工程实训的心得体会??????????????21第一章 MF47型万用表的结构MF47型万用表是一种多量程的便携式仪器，具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体型轻巧、性能稳定、过载保护可靠、读书清晰、使用方便的新型万用表。

10 瞬态过程【课题名称】综合实训 MF47型万用表的组装与调试【课时安排】4课时（180分钟）【教学目标】1．能识读MF47万用表的基本电路图，了解其内部结构。

2．能对MF47万用表的电路元器件进行识别与检测。

3．学会装配、调试MF47指针式万用表。

【教学重点】MF47型万用表的组装与调试。

【教学难点】难点：MF47型万用表的组装【关键点】正确识读装配图【教学方法】实践操作法、做中学、个别辅导、讲授法【教具资源】组装万用表所需的相关工具、仪器仪表、MF47型万用表套件【教学过程】任务一了解基本结构与识读电路教师活动：教师可根据已组装完成的MF47型万用表实物，结合多媒体技术展示MF47型万用表的基本结构、外形及电路图，并作适当的解释和说明。

学生活动：学生可在教师的指导下认识MF47型万用表的基本结构、外形，阅读电路图，以便对MF47型万用表有一个总体的感性认识。

知识点：MF47指针式万用表的基本组成有表头、面板、档位转换开关、测量电路板、电刷等，其内部结构如图10.3所示。

本实训项目中的面板、表头、挡位转换开关、电刷旋钮、挡位牌等在套件中已经做成一体，不需要再组装。

电路图主要由表头部分、直流电流测量部分、交直流电压测量部分、直流电阻测量部分、三极管放大倍数测量部分等组成。

组成电路的主要元器件有：电阻、电位器、二极管、电容、分流器等。

注意：电路图中电阻阻值未注明者，单位均为 ，功率未注明者均为1/4W 。

任务二 元器件的识别与检测教师活动：教师可根据各元器件实物，结合多媒体技术展示各种元器件实物图，并作适当的解释和说明，介绍其特点和使用方法。

学生活动：学生可在教师的指导下认识各种元器件实物图，并学习它们的特点和使用方法。

知识点：主要元器件及检测方法：电阻器：主要会识读其标称阻值并用万用表测量其实际阻值。

二极管：①二极管正负极性识别。

有一条色带标志的一端为二极管的负极，另一端为二极管的正极。

②用万用表测量判断二极管质量。

题目：MF47万用表的组装与调试中文摘要关键词：万用表、电流、电压、电阻、表头。

万用表在电子测量中扮演着重要的角色，随着科技的发展，万用表的功能越来越多。

万用表可以测量电阻、直流电压、交流电压、直流电流，这是万用表最常用的功能。

现在的数字万用表又增加了许多新的功能，例如可以用万用表测量电容、三极管放大倍数、二极管压降、元器件温度等；更有一种会说话的数字万用表，能把测量结果用语言播报出来；还有的万用表可以通过RS-232接口，把不同时间下采集的数据传送给安装相关软件的PC机，作相关时间分析等（例如0I859CF）。

我们所要组装的MF47型万用表主要功能如下：（1）：直流电流测量（2）：交直流电压测量（3）：自流电阻测量（4）：通路蜂鸣检测（5）：音频电平测量（6）：晶体管放大管放大倍数测量（7）：电池电量测量（8）：负载电压、负载电流参数的测量（9）：标准电阻箱应用英文摘要Keywords: multimeter, current, voltage, resistance, the table header.Multimeter in the electronic measurement plays an important role, with the development of technology, more and more functions multimeter. Multimeter can measure resistance, DC voltage, AC voltage, DC current, which is the most common multimeter functions. Digital multimeter now added many new features, such as multimeter can measure capacitance, transistor amplification, diode voltage drop, temperature and other components; more of a talking digital multimeter, measurement results can broadcast out of the language; There are a multimeter can be RS-232 interface, the different time collected data to the PC, install the related software for the relevant time analysis (for example, 0I859CF).We want to assemble the main functions of MF47-type multimeter is as follows: (1): DC current measurements (2): AC-DC Voltage Measurement(3): gravity resistance measurement (4): pathway buzz detection(5): Audio Level Measurement (6): Measurement of the transistor amplifier tubes witha magnifying power(7): Battery capacity measurement (8): the load voltage, load current parameter measurement (9): Standard resistance box application目录第一章工程实训的目的与意义1.1 工程实训的目的 (3)1.2 工程实训的意义 (3)第二章 MF47型万用表的结构和原理2.1 MF47型万用表的原理图 (4)2.2 MF47型万用表各档原理分解图 (4)2.2.1 交流电压档 (4)2.2.2 电阻档 (5)2.2.3直流电流档 (5)2.2.4 直流电压档 (6)第三章焊接的基本知识和技巧3.1焊接的基本知识 (6)3.2 焊接万用表时的注意事项 (7)3.3 如何提高焊接质量 (7)3.4 焊接后焊点的检测 (8)3.5 焊接的心得体会 (8)第四章MF47型万用表的安装过程4.1 安装前的准备工作 (9)4.2 万用表的安装过程 (9)第五章MF47型万用表的调试5.1 MF47型万用表的调试过程 (9)第六章工程实训的心得体会 (10)附录：工程训练成绩评定表 (12)第一章工程实训的目的与意义一工程实训的目的1．工程实训与其它课程的不同2．国内的发展趋势A．目前国内有三十余所高校实施（3+1）。
