集成电路封装测试技术研究与优化

集成电路封装与测试技术在当今科技飞速发展的时代，集成电路作为现代电子技术的核心基石，其重要性不言而喻。

而集成电路封装与测试技术则是确保集成电路性能稳定、可靠运行的关键环节。

集成电路封装，简单来说，就是将通过光刻、蚀刻等复杂工艺制造出来的集成电路芯片，用一种特定的外壳进行保护，并提供与外部电路连接的引脚或触点。

这就好像给一颗珍贵的“芯”穿上了一件合适的“防护服”，使其能够在复杂的电子系统中安全、稳定地工作。

封装的首要作用是保护芯片免受外界环境的影响，比如灰尘、湿气、静电等。

想象一下，一个微小而精密的芯片，如果直接暴露在外界，很容易就会被损坏。

封装材料就像是一道坚固的屏障，为芯片遮风挡雨。

同时，封装还能为芯片提供良好的散热途径。

集成电路在工作时会产生热量，如果热量不能及时散发出去，就会影响芯片的性能甚至导致故障。

好的封装设计可以有效地将芯片产生的热量传导出去，保证芯片在正常的温度范围内工作。

此外，封装还为芯片提供了与外部电路连接的接口。

通过引脚或触点的设计，使得芯片能够与其他电子元件进行通信和数据交换，从而实现各种复杂的功能。

在封装技术的发展历程中，经历了多个阶段的变革。

从最初的双列直插式封装（DIP），到后来的表面贴装技术（SMT），如小外形封装（SOP）、薄型小外形封装（TSOP）等，再到如今的球栅阵列封装（BGA）、芯片级封装（CSP）以及系统级封装（SiP）等先进技术，封装的体积越来越小，性能越来越高，引脚数量也越来越多。

例如，BGA 封装通过将引脚变成球形阵列分布在芯片底部，大大增加了引脚数量，提高了芯片与外部电路的连接密度和数据传输速度。

而 CSP 封装则在尺寸上更加接近芯片本身的大小，具有更小的封装体积和更好的电气性能。

SiP 封装则将多个芯片和其他元件集成在一个封装体内，实现了更高程度的系统集成。

集成电路测试技术则是确保封装后的集成电路能够正常工作、性能符合设计要求的重要手段。

测试就像是给集成电路进行一次全面的“体检”，以检测其是否存在缺陷或故障。

集成电路封装测试项目可行性研究报告项目申请报告一、项目背景与目标近年来，随着科技的不断发展和市场需求的不断增长，集成电路产业呈现出快速增长的趋势。

集成电路封装测试作为集成电路生产流程中的重要环节，对集成电路产品的质量和性能起着关键作用。

然而，目前我国在集成电路封装测试领域的技术水平与国际先进水平相比仍有一定差距。

本项目旨在针对该问题，通过可行性研究，提出一套适合国内需求的集成电路封装测试方案，以推动我国集成电路产业的发展。

二、项目内容与方法1.项目内容本项目主要包括对集成电路封装测试方法、设备及流程的调研和分析，根据调研结果提出一套符合国内需求的集成电路封装测试方案。

2.方法（1）调研和分析：通过查阅相关文献、访谈专家以及参观国内外集成电路封装测试生产线，全面了解集成电路封装测试的最新技术发展情况、设备及流程。

（2）需求分析：针对国内集成电路封装测试行业的特点和需求，结合调研结果，对集成电路封装测试方案进行需求分析。

（3）方案设计：根据需求分析结果，设计符合国内需求的集成电路封装测试方案，包括设备选择、流程设计等。

（4）可行性分析：对设计的集成电路封装测试方案进行可行性分析，评估其技术可行性、经济可行性和市场可行性。

三、项目预期成果1.集成电路封装测试方案：根据调研和分析结果，设计一套符合国内需求的集成电路封装测试方案，包括设备选择、流程设计等。

2.可行性研究报告：完成对集成电路封装测试方案的可行性分析，评估其技术可行性、经济可行性和市场可行性，并形成可行性研究报告。

四、项目实施计划1.调研和分析阶段：持续2个月，包括查阅相关文献、访谈专家以及参观国内外集成电路封装测试生产线等。

2.需求分析阶段：持续1个月，包括对国内集成电路封装测试行业的特点和需求进行分析。

3.方案设计阶段：持续2个月，根据需求分析结果，设计符合国内需求的集成电路封装测试方案。

4.可行性分析阶段：持续1个月，对设计的集成电路封装测试方案进行可行性分析。

集成电路设计的可靠性分析与优化随着集成电路技术的迅猛发展，集成电路设计的可靠性分析与优化变得越来越重要。

可靠性是指电路在预定的条件下，正确执行其功能的能力。

在现代电子产品中，可靠性是保证产品正常运行的重要指标之一。

本文将对集成电路设计的可靠性进行分析和优化。

首先，可靠性分析是指通过对电路中各个元件的特性和失效机理的研究，对电路进行可靠性评估。

可靠性分析包括两个方面：故障模式和失效机理的研究、可靠性评估和可靠性增强方法。

故障模式和失效机理的研究是了解电路中可能出现的故障模式和失效机理，为可靠性评估提供依据。

可靠性评估是对电路中各个元件进行可靠性测试，通过失效率和失效率曲线等指标评估电路的可靠性。

可靠性增强方法包括在元件选型、电路设计和工艺制程等方面进行优化，提高电路的可靠性。

其次，集成电路设计的可靠性优化是指通过减少故障率、延长性能寿命和提高抗干扰能力等方法，提高电路的可靠性水平。

可靠性优化包括以下几个方面：电路设计优化、加工工艺优化和环境控制。

在电路设计优化方面，可以采用冗余设计、故障容忍设计和自动故障检测等方法，提高电路的容错能力和故障检测能力。

加工工艺优化是指在集成电路的制造过程中通过改进工艺流程和工艺参数来提高电路的可靠性。

环境控制是指在产品的使用环境中控制温度、湿度和外界干扰等因素，减少电路的故障和失效。

此外，集成电路设计的可靠性也与电路中的元件和材料选择密切相关。

不同的元件和材料具有不同的可靠性特性，因此在电路设计过程中需根据实际要求选择合适的元件和材料。

例如，高质量的晶体管、电容器和电阻器等元器件可以提高电路的可靠性。

同时，合适的封装和外露材料也可以影响电路的可靠性。

因此，在集成电路设计中，对元器件和材料的选择和测试是非常重要的。

此外，集成电路设计的可靠性还需要考虑电路的可靠性测试和可靠性评估。

可靠性测试是指对电路进行加速寿命测试、热循环测试和恒温恒湿测试等，以验证电路在不同工作条件下的可靠性。

封装测试在集成电路中的重大意义1.引言1.1 概述概述部分的内容可以从以下几个方面展开。

首先，可以对封装测试进行简要的介绍。

封装测试是指对集成电路封装环节进行的一系列测试工作，旨在验证和保证集成电路在封装过程中的质量和可靠性。

封装测试是整个生产流程中的重要环节，它对于确保集成电路产品性能和可靠性具有重要意义。

其次，可以提及封装测试在整个集成电路产业链中的位置和作用。

封装测试是在芯片设计和制造的前后端之间的一个关键枢纽，它将芯片的设计和制造环节进行有效地衔接。

通过封装测试，可以及早发现和解决可能存在的问题，最大程度地提高芯片的质量和可靠性。

此外，还可以强调封装测试对集成电路市场竞争力的重要影响。

随着集成电路产业的快速发展，市场竞争越来越激烈。

而封装测试作为保证产品质量的重要环节，对于企业来说具有决定性的意义。

只有通过有效的封装测试，才能生产出高质量、高性能的集成电路产品，从而在市场上立于不败之地。

最后，可以提及本文将从封装测试的定义和背景、封装测试的重要性和作用以及封装测试对集成电路产业的意义这三个方面来深入探讨。

通过对这些方面的详细介绍和讨论，旨在让读者更全面地了解封装测试在集成电路中的重大意义，并对未来封装测试的发展方向进行展望。

总之，本篇文章的概述部分将从封装测试的介绍、作用和意义三个方面来展开，旨在引导读者对封装测试的重大意义有一个初步的认识，并为后续内容的阐述和展开做好铺垫。

文章结构部分的内容如下:1.2 文章结构本文将分为以下几个部分来探讨封装测试在集成电路中的重大意义：1. 引言：在这一部分中，我们将对封装测试的概念进行简要介绍，并阐述文章的目的和结构。

2. 正文：这部分内容将通过以下两个方面来说明封装测试的重要性和作用：- 封装测试的定义和背景：我们将介绍封装测试的定义，并探讨其在集成电路领域的发展背景。

通过了解封装测试的起源和发展，我们可以更好地理解其重要性。

- 封装测试的重要性和作用：我们将详细探讨封装测试在集成电路中的重要性和作用。

集成电路芯片封装:是指利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置，粘贴,固定及连接，引出接线端子并通过可塑性绝缘介质灌封固定构成整体立体结构的工艺封装工程:将封装体与基板连接固定装配成完整的系统或电子设备，并确保整个的综合性能的工程(合起来就是广义的封装概念)芯片封装实现的功能:①传递电能，主要是指电源电压的分配和导通②传递电路信号，主要是将电信号的延迟尽可能的减小，在布线时应尽可能使信号线与芯片的互联路径及通过封装的I/O接口引出的路径最短③提供散热途径，主要是指各种芯片封装都要考虑元器件部件长期工作时，如何将聚集的热量散出的问题④结构保护与支持，主要是指芯片封装可为芯片和其他连接部件提供牢固可靠的机械支撑封装工程的技术层次①第一层次，该层次又称为芯片层次的封装，是指把集成电路芯片与封装基板或引脚架之间的粘贴固定电路连线与封装保护的工艺②第二层次，将数个第一层次完成的封装与其他电子元器件组成一个电路卡的工艺③第三层次，将数个第二层次完成的封装，组装成的电路卡组合在一个主电路板上，使之成为一个部件或子系统的工艺④第四层次，将数个子系统组装成一个完整电子产品的工艺过程芯片封装的分类:按照封装中组合集成电路芯片的数目，可以分为单芯片封装与多芯片封装按照密封的材料区分，可分为高分子材料和陶瓷为主的种类按照器件与电路板互连方式，可分为引脚插入型和表面贴装型按照引脚分布形态，可分为单边引脚，双边引脚，四边引脚与底部引脚零级层次，在芯片上的集成电路元件间的连线工艺SCP，单芯片封装MCP，多芯片封装DIP，双列式封装BGA，球栅阵列式封装SIP，单列式封装ZIP，交叉引脚式封装QFP，四边扁平封装MCP，底部引脚有金属罐式PGA，点阵列式封装芯片封装技术的基本工艺流程:硅片减薄，硅片切割，芯片贴装，芯片互连，成型技术，去飞边，毛刺，切筋成型，上焊锡，打码芯片减薄：目前硅片的背面减薄技术主要有磨削，研磨，干式抛光，化学机械平坦工艺，电化学腐蚀，湿法腐蚀，等离子增强化学腐蚀，常压等离子腐蚀等芯片切割:刀片切割，激光切割(激光半切割，激光全切割)激光开槽加工是一种常见的激光半切割方式芯片贴装也称为芯片粘贴，是将IC芯片固定于封装基板或引脚架芯片的承载座上的工艺过程。

集成电路封装与测试一：封装1．集成电路封装的作用大体来说，集成电路封装有如下四个作用：（l）对集成电路起机械支撑和机械保护作用。

集成电路芯片只有依托不同类型的封装才能应用到各个领域的不同场所，以满足整机装配的需要（2）对集成电路起着传输信号和分配电源的作用。

各种输人输出信号和电源地只有通过封装上的引线才能将芯片和外部电子系统相沟通，集成电路的功能才能得到实现和发挥(3）对集成电路起着热耗散的作用。

集成电路加电工作时，会因功耗而发热，特别是功率集成电路，工作时芯片耗散热量大。

这些热量若不散发掉，就会使芯片温升过高，从而影响电路的性能或造成电路失效，因此，必须通过封装来散发芯片热量，以保证集成电路的性能和可靠性(4）对集成电路起着环境保护的作用。

集成电路芯片若无封装保护，将受污染等环境损伤，性能无法实现。

由于集成电路的应用愈来愈广泛，多数集成电路必须能耐各种恶劣环境的影响，因此，封装对集成电路各种性能的正确实现起着重要的保证作用电路的发展受广泛应用前景的驱动、而集成电路的封装又随着集成电路的发展而发展。

没有集成电路封装的发展，集成电路的发展就很难实现。

由此可见，集成电路封装对集成电路有着极其重要的作用2．集成电路封装的内容归纳起来至少有以下几个方面：(1)根据集成电路的应用要求，通过定的结构设计、工艺设计、电设计、热设计和可靠性设计制造出合格的外壳或引线框架等主要零部件，并不断提高设计、工艺技术，以适应集成电路发展的需要；(2）按照整机要求和组装需要，改进封装结构、确定外形尺寸，使之达到通用化、标准化，并向多层次、窄节距、多引线、小外形和高密度方向发展；(3）保证自硅晶圆的减薄、划片和分片开始，直到芯片粘接、引线键合和封盖等－系列封装所需工艺的正确实施，达到一定的规模化和自动化，并不断研制开发新工艺、新设备和新技术，以提高封装工艺水平和质量，同时努力降低封装成本：(4)随着集成电路封装日益发展的需要，在原有的材料基础上，需进一步提供低介电系数、高导热、高机械强度等性能优越的新型有机、无机和金属材料；(5)完善和改进集成电路封装的检验手段，统一检验方法，并加强工艺监测和质量控制，提供准确的检验测试数据，为提高集成电路封装的性能和可靠性提供有力的保证集成电路封装对器件性能的影响越来越大，某些集成电路的性能受封装技术的限制与受集成电路芯片性能的限制几乎相同，甚至更大。

集成电路封装与测试技术在当今科技飞速发展的时代，集成电路已经成为了各种电子设备的核心组件。

从我们日常使用的智能手机、电脑，到汽车、飞机中的控制系统，无一不依赖于集成电路的强大功能。

而集成电路封装与测试技术，则是确保集成电路性能、可靠性和成本效益的关键环节。

集成电路封装，简单来说，就是将制造好的集成电路芯片进行保护和连接，使其能够在外部环境中正常工作，并与其他电子元件进行通信。

这就好比给一颗珍贵的“芯”穿上一件坚固而合身的“外衣”。

封装的首要任务是提供物理保护，防止芯片受到外界的机械损伤、化学腐蚀和电磁干扰。

同时，封装还需要解决芯片的散热问题，确保芯片在工作时产生的热量能够有效地散发出去，以保证其性能和寿命。

封装的类型多种多样，常见的有双列直插式封装（DIP）、球栅阵列封装（BGA）、芯片尺寸封装（CSP）等。

每种封装类型都有其特点和适用场景。

例如，DIP 封装在早期的集成电路中应用广泛，其引脚从芯片两侧引出，安装方便，但占用空间较大；BGA 封装则通过在芯片底部形成球形引脚阵列，大大提高了引脚密度，适用于高性能、高集成度的芯片；CSP 封装则在尺寸上做到了极致，几乎与芯片本身大小相同，具有更小的体积和更好的电气性能。

在封装过程中，材料的选择也至关重要。

封装材料不仅要具备良好的绝缘性能、机械强度和热稳定性，还要与芯片和基板有良好的兼容性。

常见的封装材料包括塑料、陶瓷和金属等。

塑料封装成本较低，广泛应用于消费类电子产品；陶瓷封装具有更好的耐高温和耐湿性，常用于军事、航空航天等领域；金属封装则在散热和电磁屏蔽方面表现出色。

而集成电路测试，则是对封装好的集成电路进行质量检测和性能评估。

这就像是给集成电路进行一场严格的“考试”，只有通过了测试的产品才能进入市场。

测试的目的是确保集成电路在功能上符合设计要求，在性能上达到规定的指标，并且在可靠性方面能够满足长期使用的需求。

测试的内容包括功能测试、参数测试和可靠性测试等。

集成电路封装测试工艺流程优化研究集成电路封装测试工艺是电子制造行业中的一项重要环节，主要涉及封装测试过程中的工艺流程与优化方法。

本文将对集成电路封装测试工艺流程进行详细研究与分析，探讨如何优化该工艺流程，以提高封装测试的效率和质量。

一、集成电路封装测试工艺流程概述集成电路封装测试工艺流程是指将芯片封装至封装器件中，并进行测试的过程。

其主要包括以下几个环节：芯片封装准备、封装器件制备、封装器件测试、封装器件封装和封装器件测试。

1. 芯片封装准备：将芯片准备好，包括对芯片进行清洗、切割、打磨和测试等工艺过程。

2. 封装器件制备：将芯片封装至封装器件中。

这一过程主要包括粘贴芯片、焊接引线、封装胶固化等步骤。

3. 封装器件测试：对封装好的器件进行测试，包括电性能测试、温度测试、可靠性测试等。

4. 封装器件封装：将封装好的器件进行封装，包括封装胶固化、器件封装排列等。

5. 封装器件测试：对封装好的器件进行再次测试，以验证封装质量和性能。

二、集成电路封装测试工艺流程优化方法1. 工艺流程优化：通过优化封装测试工艺流程，可以提高生产效率和降低成本。

例如，合理安排工艺顺序，减少重复操作和不必要的环节；采用自动化设备和智能化系统，提高生产线的自动化程度和生产效率。

2. 设备优化：选择合适的封装测试设备，提高设备的稳定性和精度。

同时，对设备进行定期维护和保养，确保设备处于良好的工作状态。

3. 工艺参数优化：通过调整工艺参数，优化封装测试过程中的温度、湿度、压力等参数，以保证良好的工艺控制和产品质量。

4. 质量控制优化：建立完善的质量控制体系，严格按照质量标准进行检验，及时发现和纠正工艺中的问题，确保封装测试的产品质量。

5. 数据分析优化：通过对封装测试过程中的数据进行分析，及时发现异常和问题，并采取相应的措施进行调整和改进。

三、集成电路封装测试工艺流程优化的意义优化集成电路封装测试工艺流程的意义主要体现在以下几个方面：1. 提高生产效率：通过优化工艺流程，减少重复操作和不必要的环节，提高生产效率，降低生产成本。

集成电路封装工艺（毕业学术论文设计）本文旨在介绍集成电路封装工艺的重要性和研究背景，以及阐述本论文的目的和结构安排。

集成电路是现代电子技术中的关键组成部分，其封装工艺对于保护集成电路的完整性和性能至关重要。

随着集成电路的不断发展，封装工艺的研究和优化变得越发重要。

本论文旨在研究集成电路封装工艺的相关技术和方法，以提高封装工艺的效率和可靠性。

本论文的结构安排如下：引言：介绍集成电路封装工艺的重要性和研究背景，说明本论文的目的和结构安排。

相关工艺：介绍集成电路封装工艺的基本概念和技术，包括封装材料、封装方法等。

封装工艺优化：探讨封装工艺中存在的问题和挑战，并提出相应的优化策略和方法。

实验与结果：介绍针对集成电路封装工艺的实验设计和实验结果分析，验证优化策略的有效性。

结论：总结论文的主要研究内容、取得的成果以及未来可能的研究方向。

希望通过本论文的研究，能够对集成电路封装工艺的优化和发展提供有益的参考和指导。

本文详细介绍集成电路封装工艺的定义、组成和基本流程，包括设计、布局、封装材料选择、封装技术等内容。

集成电路封装工艺是将裸露的集成电路芯片封装在一个外部封装材料中，以提供保护和连接功能的一种技术。

它是集成电路制造过程中不可或缺的一环。

封装工艺的组成部分包括设计、布局、封装材料选择和封装技术。

设计集成电路封装工艺的设计阶段涉及到确定芯片封装的物理特性和封装类型。

封装设计需要考虑到芯片的尺寸、引脚数量、电气性能、散热需求等因素。

布局封装布局是将芯片和周围器件的引脚连接起来的过程。

在布局阶段，需要精确安排引脚的位置和间距，以确保信号传输效果和封装可靠性。

封装材料选择在选择封装材料时，需要考虑到材料的导热性能、机械强度、耐化学性等因素。

常用的封装材料包括塑料、陶瓷和金属等。

封装技术封装技术涉及到将芯片与封装材料进行物理连接的过程。

常见的封装技术包括焊接、黏贴、球栅阵列（BGA）等。

集成电路封装工艺的基本流程包括设计、布局、材料选择和封装技术。

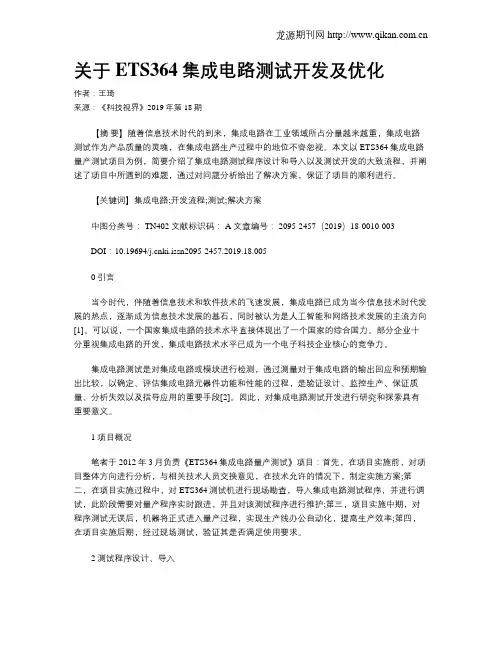

关于ETS364集成电路测试开发及优化作者：王琦来源：《科技视界》2019年第18期【摘要】随着信息技术时代的到来，集成电路在工业领域所占分量越来越重，集成电路测试作为产品质量的灵魂，在集成电路生产过程中的地位不容忽视。

本文以ETS364集成电路量产测试项目为例，简要介绍了集成电路测试程序设计和导入以及测试开发的大致流程，并阐述了项目中所遇到的难题，通过对问题分析给出了解决方案，保证了项目的顺利进行。

【关键词】集成电路;开发流程;测试;解决方案中图分类号： TN402 文献标识码： A 文章编号： 2095-2457（2019）18-0010-003DOI：10.19694/ki.issn2095-2457.2019.18.0050 引言当今时代，伴随着信息技术和软件技术的飞速发展，集成电路已成为当今信息技术时代发展的热点，逐渐成为信息技术发展的基石，同时被认为是人工智能和网络技术发展的主流方向[1]。

可以说，一个国家集成电路的技术水平直接体现出了一个国家的综合国力。

部分企业十分重视集成电路的开发，集成电路技术水平已成为一个电子科技企业核心的竞争力。

集成电路测试是对集成电路或模块进行检测，通过测量对于集成电路的输出回应和预期输出比较，以确定、评估集成电路元器件功能和性能的过程，是验证设计、监控生产、保证质量、分析失效以及指导应用的重要手段[2]。

因此，对集成电路测试开发进行研究和探索具有重要意义。

1 项目概况笔者于2012年3月负责《ETS364集成电路量产测试》项目：首先，在项目实施前，对项目整体方向进行分析，与相关技术人员交换意见，在技术允许的情况下，制定实施方案;第二，在项目实施过程中，对ETS364测试机进行现场勘查，导入集成电路测试程序，并进行调试，此阶段需要对量产程序实时跟进，并且对该测试程序进行维护;第三，项目实施中期，对程序测试无误后，机器将正式进入量产过程，实现生产线办公自动化，提高生产效率;第四，在项目实施后期，经过现场测试，验证其是否满足使用要求。
