城镇管网的类型及其布置供水工程中向用户输水和配水的管道系统,又称给水管网。
它包括输水管渠、配水管网、加压泵站、水塔、水池和管网附属设施等。
从水源地到水厂的管渠,只起输水作用,称输水管渠(参见输水工程);自来水厂出来的管道称配水管网。
配水管网中主要起输水作用的管道称为干管,从干管分出起配水作用的管道称支管,从支管接通用户的称用户支管。
管网系统按其输配水方式、管网形式、固定方式、输水压力、管网作用等可分为以下类型。
1.按输配水方式分类水泵提水输水系统:一种形式是水泵直接将水送入管道系统,然后通过分水口向城镇用户供水。
另一种形式是水泵通过管道将水输送到某一高位蓄水池,然后由蓄水池通过管道自压向城镇供水。
自压输水系统:利用地形自然落差所提供的水头满足管道系统在运行时所需的工作压力。
2.按管网形式分类(1)树状网:管网为树枝状,水流从“树干”流向“树枝”,即在干管、支管、分支管中从上游流向末端,只有分流而无汇流。
目前国内管道系统多采用树状网。
(2)环状网:管网通过节点将各管道联结成闭合环状网。
根据给水栓位置和控制阀启闭情况,水流可作正逆方向流动。
这种形式的供水可靠性高,大多在城市供水中采用。
农村饮水工程一般采用树状网。
3.按固定方式分类(1)移动式:除水源外,管道及分水设备都可移动,机泵可固定也可移动,管道多采用软管,简单易行,一次性投资低,但劳动强度大,管道易破损。
(2)半固定式:管道系统的一部分固定,另一部分移动。
(3)固定式:管道系统中的各级管道及分水设施均埋入地下,固定不动。
对农村饮水工程而言,一般不宜采用移动式和半固定式管网系统。
4.按管道输水压力分类低压管道系统:其最大工作压力一般不超过0.2MPa,最远出口的水头一般在0.002～0.003MPa,该形式对管材承压能力要求不高。
非低压管道系统:工作压力超过0.2MPa,该形式对管材质量要求较高。
对农村饮水工程而言,一般采用低压管道系统。
5.按管网作用分类(1)骨干管网:把水从水源输送到城镇用户,其出水口一般为给水栓。
管网工程知识点总结管网工程是指城市或乡村中用来输送水、燃气、热力、通信、电力、电讯等所需的管道和相关设施的工程。
管网工程的建设和管理是城市基础设施建设的重要组成部分，关系到每个人的生活和城市的发展。
下面将从管网工程的基本概念、分类、设计、建设、管理和维护等方面进行详细的总结。
一、基本概念管网工程是指用来输送水、燃气、热力、通信、电力、电讯等所需的管道和相关设施的工程。
它主要包括管道、管线、管道连接件、支架、附件和管道周围的土石结构等。
管道是管网工程的重要组成部分，主要由铸铁管、钢管、聚乙烯管、玻璃钢管、不锈钢管等材料制成。
管道连接件有法兰、弯头、三通、四通、管帽、接头等，用来连接管道、改变管道的流向和连接其他设备。
支架用来支撑和固定管道，附件用于管道的检修和维护。
在管网工程中，管道周围的土石结构主要用来保护管道，防止地面坍塌、地盘变形、土壤下陷等问题。
二、分类根据用途和输送介质的不同，管网工程可以分为给水管网、排水管网、燃气管网、热力管网、通信管网、电力管网、电讯管网等不同类型。
其中，给水管网是用来输送生活用水和工业用水的管道，排水管网是用来排放污水和雨水的管道，燃气管网是用来输送燃气的管道，热力管网是用来输送蒸汽和热水的管道，通信管网是用来传输电话、互联网、电视信号等的管道，电力管网是用来输送电力的管道，电讯管网是用来传输数据的管道。
此外，根据管径的不同，管网工程还可以分为大口径管网、中口径管网和小口径管网。
大口径管网主要用于输送大流量的介质，如给水、燃气和热力等；中口径管网主要用于输送中等流量的介质，如排水和电力等；小口径管网主要用于输送小流量的介质，如电讯和通信等。
三、设计管网工程的设计是管道工程的重要组成部分，它主要包括管道设计、管道连接设计、支架设计、附件设计和土石结构设计等。
管道设计是指确定管道的材料、规格、埋设深度、弯头、三通、四通等总体布置，同时考虑介质的流速、压力、温度和化学性质，以满足输送介质的要求。

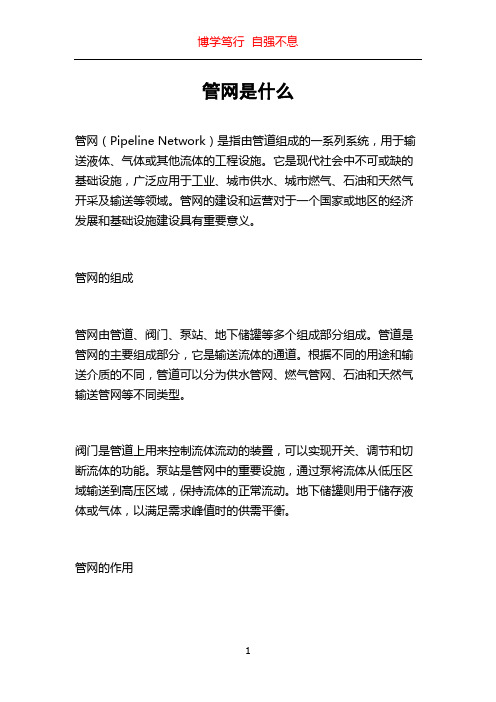

管网是什么管网（Pipeline Network）是指由管道组成的一系列系统，用于输送液体、气体或其他流体的工程设施。
它是现代社会中不可或缺的基础设施，广泛应用于工业、城市供水、城市燃气、石油和天然气开采及输送等领域。
管网的建设和运营对于一个国家或地区的经济发展和基础设施建设具有重要意义。
管网的组成管网由管道、阀门、泵站、地下储罐等多个组成部分组成。
管道是管网的主要组成部分，它是输送流体的通道。
根据不同的用途和输送介质的不同，管道可以分为供水管网、燃气管网、石油和天然气输送管网等不同类型。
阀门是管道上用来控制流体流动的装置，可以实现开关、调节和切断流体的功能。
泵站是管网中的重要设施，通过泵将流体从低压区域输送到高压区域，保持流体的正常流动。
地下储罐则用于储存液体或气体，以满足需求峰值时的供需平衡。
管网的作用管网的主要作用是将流体从生产或供应地点输送到消费或使用地点，满足人们的日常生活和工业生产的需要。
具体来说，管网有以下几个重要作用：1. 供水供水管网是城市供水系统的重要组成部分。
它将水从水源输送到各个用户，包括居民楼、商业楼宇、工业厂区等。
供水管网不仅需要保证水质卫生达标，还需要保证供水压力稳定，以满足用户的正常用水需求。
2. 燃气燃气管网是供应城市燃气的主要手段。
它将天然气从生产地输送到城市，然后通过燃气管道将天然气输送到家庭、商业和工业用户。
燃气管网的建设和运营需要确保燃气供应的安全和稳定性，以满足用户的日常生活和工业生产的需要。
3. 石油和天然气输送石油和天然气输送管网是将石油和天然气从开采地、生产地输送到加工厂和市场的重要通道。
它在石油和天然气资源的开发利用中发挥着关键作用。
石油和天然气输送管网的建设和运营需要保证输送过程中的安全性和效率，以确保资源的可持续利用。
4. 基础设施建设管网作为基础设施的重要组成部分，为其他行业的发展提供了技术和经济支持。
例如，在城市发展中，供水管网是保障城市正常运转的基础，燃气管网是保证城市燃气供应的重要保障。
1.重力循环系统与特点：重力循环系统靠水的密度差进行循环, 重力循环系统装置简单，运行时无噪声，不消耗电能。
但其循环动力小，管径大，作用范围受限，通常只在单幢建筑中采用。
2.静压复得法：通过改变管道断面尺寸，降低流速，克服管段阻力，维持所需要的管内静压。
通风管道常用此法保证要求的风口风速。
离心水泵和风机的安装角：离心水泵和风机的安装角是相对速度w与圆周速度u反向延长线的夹角。
3.调节阀的流量特性：是指流体介质流过调节阀的相对流量与调节阀的相对开度之间的关系，即Q/Qmax＝f（l/lmax）。
4.机械循环系统与特点：机械循环系统靠机械（水泵）能进行循环。
机械循环要消耗电能、水泵运行有噪声，但循环动力大。
大而复杂的管网，多采用机械循环。
5.流速当量直径：假设某一圆形风管中与矩形风管中的空气流速相等(1分)，并且两者的单位长度摩擦阻力也相等，则该圆风管的直径就称为此矩形风管的流速当量直径。
6.比转数：标明不同类型泵与风机其主要性能参数流量、压力转速之间的综合特性ns＝nQ1/2/(P/ρ)3/47.流量当量直径：假设某一圆形风管中与矩形风管中的空气流量相等，并且两者的单位长度摩擦阻力也相等，则该圆风管的直径就称为此矩形风管的流量当量直径。
8.压损平均法：是流体管网的一种水力计算方法，它的特点是将已知总作用压头，按管道长度平均分配给每一管段，以此确定管段阻力，再根据每一管段的流量确定管道断面尺寸。
9.泵的气蚀：泵中最低压力Pk如果降低到被吸液体工作温度下的饱和蒸汽压力Pv时，泵壳内即发生气穴和气蚀现象。
10.气体管网的动静转换原理：即在某一管流断面，其动压与静压之和为一定数，如其静压增长，则动压必等量减少；反之，静压减少，动压必等量增长，所以亦称之为动静转换原理。
11.假定流速法：先按技术经济要求选定管内流速（经济流速），在结合所输送的流量，确定管道断面尺寸，进而计算管道阻力。
12.水力失调度（官网水力失调）：管网系统的流体在流动过程中，往往由于多种原因，使网路中某些管段的流量分配不符合设计值。
地下管线相关名词解释：
地下管线是指建设于地下的供水、排水、燃气、热力、电力、通信、照明、广播电视、交通信号、公共视频监控、工业等管线及其附属设施。
这些管线是城市基础设施的重要组成部分，对于保障城市的生活和生产需求具有重要的作用。
在地下管线的建设和维护过程中，还有一些相关的专业名词，如：
1.综合管廊：用于集中敷设多种管线的地下空间，包括电力、通信、给水、排水、热
力、燃气等管道。
2.地下管网：由各种地下管线及其附属设施组成的网络，主要用于输送城市生活中的
各种介质，如水、电、热力、燃气等。
3.地下管线工程：指在地下建设各种管线的工程，包括管道的铺设、安装、维修、更
新等。
4.地下管线图：一种反映地下管线布置情况的图纸，包括各种管线的位置、深度、规
格等信息。
5.地下管线普查：对现有地下管线进行全面调查和测量，以更新地下管线图，并为未
来的建设和维护提供准确的数据支持。
6.地下管线探测：利用专业设备和技术，对地下管线的位置、深度、走向等进行探测
和定位。
7.地下管线施工：根据地下管线图和相关规定，进行地下管线的施工，包括管道的铺
设、安装、维修等。
8.地下管线管理：对地下管线进行日常维护和管理，包括巡查、检测、维修等。
9.地下管线改造：对旧的地下管线进行更新或改造，以适应城市发展的需要。
地下管廊概念一、名词解释：地下管廊又称共同沟，它是实施统一规划、设计、施工和维护，建于城市地下用于敷设市政公用管线的市政公用设施。
是指在城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道。
地下综合管廊对满足民生基本需求和提高城市综合承载力发挥着重要作用。
它避免由于敷设和维修地下管线频繁挖掘道路而对交通和居民出行造成影响和干扰，保持路容完整和美观。
降低了路面多次翻修的费用和工程管线的维修费用。
保持了路面的完整性和各类管线的耐久性。
便于各种管线的敷设、增减、维修和日常管理。
由于共同沟内管线布置紧凑合理，有效利用了道路下的空间，节约了城市用地。
由于减少了道路的杆柱及各种管线的检查井、室等，优美了城市的景观。
由于架空管线一起入地，减少架空线与绿化的矛盾。
二、题材看点：【背景】我国正处在城镇化快速发展时期，地下基础设施建设滞后。
推进城市地下综合管廊建设，有利于提高城市综合承载能力和城镇化发展质量，有利于增加公共产品有效投资、拉动社会资本投入、打造经济发展新动力。
【政策】1、在7月末举行的国务院常务会议上，城市地下综合管廊建设已被重点提及。
会议指出，针对长期存在的城市地下基础设施落后的突出问题，要从我国国情出发，借鉴国际先进经验，在城市建造用于集中敷设电力、通信、广电、给排水、热力、燃气等市政管线的地下综合管廊，作为国家重点支持的民生工程。
并且有望纳入整个城市基础设施建“十三五”规划2、到2020年，建成一批具有国际先进水平的地下综合管廊并投入运营，管线安全水平和防灾抗灾能力明显提升；鼓励由企业投资建设和运营管理地下综合管廊，推广运用政府和社会资本合作（PPP）模式，通过特许经营、投资补贴、贷款贴息等形式，鼓励社会资本组建项目公司参与城市地下综合管廊建设和运营管理。
【前景】根据前瞻产业研究院最新发布的《2015-2020年中国城市地下管线探测行业发展前景与投资战略规划分析报告》显示，我国城市仅供水、排水、燃气、供热4类市政地下管线长度已超过148万公里。
管网运行维护合同范本甲方（委托方）：________乙方（受托方）：________一、合同条款1.1 定义管网：指甲方拥有的、用于输送、分配和供应各类介质（如水、气体、液体等）的管道系统及其附属设施。
运行维护：指对管网进行日常检查、保养、维修、故障处理、安全监测等各项工作，以确保管网安全、稳定、高效运行。
1.2 合同范围（1）日常巡检：对管网进行定期或不定期的检查，确保管网运行正常。
（2）保养维修：对管网设施进行定期保养和维修，确保设施性能良好。
（3）故障处理：对管网发生的故障及时进行处理，确保管网恢复正常运行。
（4）安全监测：对管网进行安全监测，预防事故发生，确保管网运行安全。
（5）其他乙方认为必要的运行维护工作。
1.3 合同期限本合同自双方签字之日起生效，有效期为____年，自合同生效之日起计算。
合同到期后，双方如无异议，可续签合同。
1.4 服务费用1）合同签订后，甲方支付乙方合同总价款的____%作为预付款；2）乙方完成合同约定的运行维护工作后，甲方按照实际工作量支付剩余的服务费用。
1）乙方人员的工资、福利、社会保险等；2）乙方为完成运行维护工作所需的材料、设备、工具等；3）乙方为完成运行维护工作所需的差旅费用。
1.5 质量要求（1）管网运行正常，无故障、泄漏等现象；（2）管网设施性能良好，满足甲方使用要求；（3）管网运行安全，无事故发生。
1.6 违约责任（1）乙方未按照本合同约定完成运行维护工作，导致管网运行异常、设施损坏或事故发生的，乙方应承担相应的违约责任；（2）甲方未按照本合同约定支付服务费用的，乙方有权暂停运行维护工作，并要求甲方支付逾期付款的违约金。
1.7 保密条款双方在合同履行过程中所获悉的对方商业秘密、技术秘密、市场信息等，应予以严格保密。
未经对方同意，不得向第三方披露或泄露。
1.8 争议解决双方因履行本合同发生的争议，应通过友好协商解决；协商不成的，任何一方均有权向合同签订地人民法院提起诉讼。
一、名词解释给水系统:是保证城市、工矿企业等用水的各项构筑物及输配水管网组成的系统。
输水管：管径大、一般主要是输水，沿途不供水。
管网：在供水区域内纵横分布，分为干管和分配管干管: 管径较大，输送水量。
分配管：管径较小，向两侧配水。
统一给水管网系统：同一管网按相同的压力供应生活、生产、消防各类用水。
分地区给水管网系统：大中城市被河流分隔时，两岸工业和居民用水一般先分别供给，自成给水系统，随着城市的发展，再考虑将两岸的管网相互连通，成为多水源的给水系统。
分质给水系统：因用户对水质的要求不同而分成两个或两个以上系统，分别供给各类用户。
可分为生活给水管网和生产给水管网等。
分压给水系统：因用户对水压要求不同而分成两个或两个以上系统，分别供给各类用户。
工业用水重复利用率：在一定的计量时间（年或月）内，生产过程中使用的重复利用水量与总用水量之比。
水量平衡：用水量和损耗水量，循环回用水量，补充水量以及排水量保持平衡。
工业生产用水：一般是指工矿企业在生产过程中，用于冷却、空调、制造、加工、净化和洗涤方面的用水。
消防用水：是指在发生火灾的情况下用于灭火所需的水量。
日变化系数： Kd = 最高日用水量/年平均日用水量时变化系数Kh：Kh = 最高日最大时用水量/最高日平均时用水量。
Kh 通常变化在1.3～1.6之间（城市）用水量变化曲线：用每小时用水量占最高日总用水量的百分数表示，连接各线段而成的折线图。
水泵扬程： Hp = H0 + ∑h一级泵站扬程Hp=H0+ hs+hdH0：静扬程，即吸水井最低水位和水处理构筑物最高水位的高程差，mHs \hd ：水头损失,以QI=αQd/T 计转输流量：当泵站供水量大于用水量时，多余的水通过整个管网流入水塔，流入水塔的水量叫做转输流量。
最大转输流量：转输流量为最大的一小时流量叫做最大转输流量，以此进行管网核算。
控制点：管网中控制水压的点，一般为离二级泵站最远或地形最高的点。
用以控制整个管网的水压，只要控制点的水压符合要求，全管网的水压就有了保证。
管网与泵站复习题（一）管网部分一、排水管网1、为了使计算简便，我国《室外排水设计规范》建议折减系数的采用为：暗管m=2，明渠m=1.2。
在陡坡地区，暗管的m=1.2~22、设计流速是（与设计流量、设计充满度相应的水流平均速度）。
最小设计流速是保证（管道内不致发生淤积的流速）。
最大设计流速是保证（管道不被冲刷损坏的流速）。
3、排水管道的衔接方法，主要有水面平接、管顶平接两种。
4、城市污水总的设计流量是(居住区生活污水、工业企业生活污水)和（工业废水)设计流量三部分之和。
5、（1）按照来源的不同，污水可分为（生活污水）、（工业废水）和（降水）3类。
（2）生活污水总变化系数与平均流量间的关系式为Kz=（2.7／Q0.11）当Q<5L／S时, Kz=（2.3）；Q>1000 ，Kz=（1.3）6、定线应遵循的主要原则是：（应尽可能地在管段较短和埋深较小的情况下，让最大局域的污水能自流排出）。
7、水面平接是使(上游管段终端)与(下游管段起端)在指定的(设计充满度)下的水面平接。
8、雨水设计流量Qs=qΨF ，其中Ψ的含义是（地面径流系数）9、在排水管道的接口中，水泥砂浆抹带口属于（刚性）接口10、污水管道的最小设计流速为0.6m/s,雨水管道、合流管道的最小设计流速为0.75m/s,明渠的最小设计流速为0.4m/s。
11、城市污水是指排入城镇污水排水系统的生活污水和工业废水12、污水管道水力计算的目的，在于合理的经济的选择管道（断面尺寸）、(坡度)和（埋深）。
13、雨水管道的最小管径为（300 mm），相应的最小坡度为（0.003）雨水口连接管最小管径（200 mm），最小坡度为（0.004）.14、排水系统的布置形式主要包括:正交式分布, 截流式分布, 平行式分布, 分区式分布,分散式分布 ,环绕式分布。
15、排水的（收集、输送、处理和排放等设施）一定方式组合成的总体，称为排水系统。
16、金属管道的最大设计流速是（10）m/s, 非金属的最大设计流速是（5）m/s。
习题一名词解释1.给水系统：保证用水对象获得所需水质、水压和水量的一整套构筑物、设备和管路系统的总和。
2.用水量定额（标准）：设计年限内可能达到的最高用水水平，是确定设计用水量的主要依据。
3.最高日供水量：在设计规定年限内，用户用水最多的一天的所用的水量4.未预见水量：给水系统设计中，对难于预测的各项因素而准备的水量。
（是指实际上发生而设计时未考虑到或不可能确定其数量的较为零星的水量。
）5.管网漏失水量：水在输配过程中漏失的水量。
三、填空1.给水系统主要是由（取水系统）、（净水系统）和（输配水系统）三大部分组成。
2.影响给水系统布局的主要因素有（城市规划的影响）、（水源的影响）和（地形的影响）等。
用户对水量、水质、水压的要求（作一选项）。
3．最高日用水量与平均日用水量之比为（日变化系数，Kd）、最高时用水量与平均时用水量之比为（时变化系数，Kh）。
4．目前工业冷却用水按用水方式可分为（重复用水）和（循环用水）给水系统。
习题二填空1．水塔的容积分为（调节容积）和（消防贮水量）两部分。
2．无水塔管网，二级泵站和管网的计算流量应按（最高用水时）流量计算；有水塔时的二级泵站，其设计流量应按（泵站最大一级供水量）计算。
3.清水池的调节容积由（一、二级泵站供水量曲线确定）；水塔容积由（二级泵站供水线）和（用水曲线）确定。
三、名词解释1.自用水量：水厂内部生产工艺过程和其他用途所需用的水量。
2.日变化系数：最高日供水量与平均日供水量的比值。
3.时变化系数：最高日最高时供水量与该日平均时供水量的比值。
4.最小服务水头：配水管网在用户接管点处应维持的最小水头习题四二、名词解释1.输水管渠：从水源到城市水厂或城市水厂到相距较远管网的管线或渠道。
2.树状管网：无回路且连通的管网称为树状管网。
（配水管网的一种布置形式，干管和支管分明，形成树枝状。
）3.环状网：管线连接成有回路的环状，且连通的管网称环状管网。
（配水管网的一种布置形式，管道纵横相互接通，形成环状。
）4.配水管网：将水送到用户的管道系统。
5.转输流量：水厂向设在配水管网中的调节构筑物输送的水量。
6.连接管：是给水管网中，用于沟通平行干管，平时流速很小，主要在干管发生故障时起转输作用的管段。
7.分配管：从干管取水，以便把干管的水送到用户和消火栓的管，分配管的直径至少为100mm，大城市采用150-200mm。
8.支墩：为防止管内水压引起水管配件接头移位而砌筑的礅座。
9.比流量：为简化计算而将除去大用户集中流量以外的用水量均匀地分配在全部有效干管长度上，由此计算出的单位长度干管承担的供水量。
10.节点：有集中流量进出、管道合并或分叉以及边界条件发生变化的地点。
11.节点流量：指从沿线流量折算得出的并且假设是在节点集中流出的流量12.节点水头——节点流量所能达到的高度13.沿线流量：供给该管段两侧用户所需流量14.流速水头：：以水柱高度表示的单位重量水体在单位时间内的动能15.管段流量：沿该管段长度L 配水的沿线流量和通过该管段输水到以后管段的转输流量的总和16.管段摩阻——管道比阻和管道长度之积。
17.管段压降——管段中的压力由于沿程阻力或能量损失的影响产生压力的降落。
18.压强水头——单位重量水体所具有的压强势能(压能),称为压强水头。
19.总水头——以水柱高度表示的单位重量水体在指定过水断面上的位置水头、压强水头和流速水头之和20.经济流速是指在设计供水管道的管径时使供水的总成本(包括管网造价和管理费用) 最小的流速。
21.经济管径——由经济流速与或界限流量所确定的，能使得管网造价及管理费用最经济的管径习题五三、填空1.为了在管线高处安装（排气阀），在低处安装（泄水阀），必须控制输水管的坡度。
2.环状管网计算必须满足（连续性方程（或：节点流量平衡））和（能量方程（或：每环闭合差=0））两个条件。
3.管网控制点的自由水压是由（建筑高度）确定的，而消防时要求管网水压不得低于（10mH2O 或0.1MPa）习题六二、名词解释1.环方程：——根据能量守恒规律，依据管网中每一环中各管段的水头损失总和等于零的关系所列得的方程。
2.节点方程：是用节点水压H（或管段水头损失）表示管段流量q 的管网计算方法3.虚管段：在多水源给水系统中，为了计算的便利，将各水源用虚线连接起来，并加上一个虚节点0，从而形成一个由虚节点0 供水的单水源管网，虚节点到各水源节点的管段称为虚管段。
4.虚节点：多水源的管网，为了计算方便，有时将两个或多个水压已定的水源节点用虚线和虚节点o 连接起来，此时节点o 叫虚节点。
5.虚环——为了将定压节点间路径的能量方程统一为环能量方程而设的环，多水源的管网，为了计算方便，有时将两个或多个水压已定的水源节点用虚线和虚节点0 连接起来，也形成环，因为实际上不存在，所以叫做虚环。
6.闭合差：表示各环在初步分配流量时的管段水头损失代数和7.自由水头——供给用户的水压不能等于最高用户的水位加上延程阻力，还应保证一定的出水流速，否则，拧开出水口只是涓涓细流或者只是滴水。
所以水压扣除最高用户的水位和延程阻力外，还应留有一定程度的余量，即自由水头。
8.事故工况校核：指最不利管段发生损坏时，核算事故时的流量和水压是否满足要求。
9.界限流量：在某一流量下的经济管径，不一定等于标准管径；每一种标准管径不仅有相应最经济流量，并且有其经济的流量范围，在此范围内用这一管径都是经济的，这个范围边界流量就是界限流量。
习题七二、名词解释1.排水工程：是指收集各种污水并及时地将其输送到适当地点；妥善处理后排放或再利用。
（收集、输送、处理、再生和处置污水和雨水的工程。
）2.排水系统：收集、输送、处理、再生和处置污水和雨水的设施以一定方式组合成的总体3.排水管网系统：是指城市或工业企业中用来收集各种污水和雨水的管网，由于它各型管件众多，且构成一个系统，故称为排水管网系统。
4.排水体制：污水的不同排除方式所形成的排水系统，称为排水系统的体制（简称排水体制）5.合流制：用同一管渠系统收集和输送城镇污水和雨水的排水方式。
（将生活污水、工业废水和雨水混合在同一套管渠内排除的系统。
）6.分流制：是将生活污水、工业废水和雨水分别在两个和两个以上那个各自独立的管渠内排除的系统。
7.混合制：既有合流制，又有分流制的排水系统三、填空1.排水系统的体制一般分为合流制和分流制两种类型2.合流制排水系统是将生活污水、工业废水和雨水混合在同一套管渠内排除的系统。
习题八二、名词解释1.污水设计流量：污水管道系统设计时常采用最大日最大时流量为设计流量。
2.设计人口：指污水排水系统设计期限终期的规划人口数3.日变化系数：年中最大日污水量与平均日污水量的比值称为日变化系数4.时变化系数：最大日中最大时污水量该日平均时污水量的比值称为时变化系数。
5.总变化系数：最大日最大时污水量与平均日平均时污水量的比值。
6.重力流：就是依靠重力实现的流动，水源上游必须与下游有一定的高差7.均匀流：流速的大小和方向均不随时间及距离而变的水流。
8.非均匀流：流速不随时间变化，但其大小和方向或二者之一沿程变化的水流。
9.非恒定流：在流线上各点运动要素随时间变化的10.粗糙系数：简称糙率，是综合反映管渠壁面粗糙情况对水流影响的一个系数，通常以n 表示。
11．充满度：污水管道中水深与其管径的比值。
12.非满流：污水在管道中的水深h 和管道直径D 的比值称为设计充满度（水深比），h/D<1 时称为不满流。
13.最大设计流速：在确定管网中每一管段的直径时，为防止管道产生水锤现象或防止管壁受到冲刷而损坏等规定的管内的设计流速为最大设计流速。
14.最低设计流速：保证管道内不致发生淤积的流速。
15.不计算管段：在管段起端由于流量较小，通常所计算出的管径小于最小管径的要求，可以直接采用最小管径和相应的最小坡度，而不用进行水力计算，这样的管段称为不计算管段。
16 最小坡度：对于某一规格的管道，为满足其不发生沉积，保证有一定的自清流速而规定的最小坡度。
（相应于最小设计流速的管道坡度为最小设计坡度）17.覆土厚度：指管道外壁顶部到地面的距离。
18.埋设深度：管道内壁底到地面的距离。
19.最小覆土厚度：指管外壁顶部到地面的距离；尽管管道埋深小些好，但是覆土厚度有一个最小限值，称最小覆土厚度。
20.最大埋设深度：在土壤干燥的地区，管道最大埋深不超过7~8m；在土质差、地下水位较高的地区，一般不超过5m。
21.最小埋深：满足覆土厚度最小限制时管道内壁到地面的距离，是防止管内水冰冻或者土壤冰冻而损坏管道的最小埋设深度。
22.排水区界：污水排水系统设置的界限。
23.管道定线：是指在地形平面上确定管线的走向和位置。
24.控制点：在污水排水区域内，对管道系统的埋深起控制作用的点，通常在管道的起端、最远点或地势最低点。
25.中途泵站：当管道埋深接近最大埋深时，为提高下游管道的管位而设置的泵站。
26.局部泵站：若是将低洼地区的污水提升到底是较高地区管道中，或是将高层建筑地下室、地铁。
其它地下建筑的污水抽送到附近管道系统所设置的泵站。
27.提升泵站：在排水管道系统中，由于地形条件等因素的影响，通常可能需设置中途泵站，局部泵站和终点泵站。
这三者和称为提升泵站。
28.总泵站：污水管道系统终点的埋深通常很大，而污水处理厂的处理后出水因受受纳水体水位的限制，处理构筑物一般埋深很浅或设置在地面上，因此需设置泵站将污水抽升至第一个处理构筑物，这类泵站称为终点或总泵站。
29.设计管段：两个检查井之间的管段设计流量不变，管径和坡度相同，称之为设计管段。
本段流量：从本设计管段沿线街坊流来的污水量30.集中流量：从工业企业或其它大型公共建筑物流来的污水量31.转输流量：从上游管段和旁侧管段流来的污水量。
32.管顶平接：指在水力计算中，使上游管段终端与下游管段起端的管顶标高相同。
33.水面平接：上流管段终端与下游管段起始端水面标高相同的连接习题九二、填空1.城市生活污水排水系统主要由（室内污水管道系统及设备）、（室外污水管道系统）、（污水泵站及压力管道）、（污水厂）、（出水口及事故排出口）五部分组成。
2.污水管道系统设计时常采用（最大日最大时流量）为设计流量。
3.污水管道水力计算的目的在于合理的经济的确定管道（管径）、（坡度）、（埋深）。
4.污水管道的最小设计流速为（0.6m/s ），雨水管渠满流时管道内最小设计流速为（0.75m/s ）。
5.街区和厂区内污水管道的最小管径为（200mm ），街道下污水管道的最小管径为（300mm ）。
雨水管道的最小管径为（300mm ），相应的最小坡度为（0.003 ）。
6.某一设计管段的设计流量可能包括（本段流量）、（转输流量）、（集中流量）。
