显示器接口知识全解显示器接口是指显示器和主机之间的接口，通常有DVI、HDMI和15针D-SubVGA三种：DVI数字输入接口：DVIDigital Visual Interface，数字视频接口是近年来随着数字化显示设备的发展而发展起来的一种显示接口。
普通的模拟RGB接口在显示过程中，首先要在计算机的显卡中经过数字/模拟转换，将数字信号转换为模拟信号传输到显示设备中，而在数字化显示设备中，又要经模拟/数字转换将模拟信号转换成数字信号，然后显示。
在经过2次转换后，不可避免地造成了一些信息的丢失，对图像质量也有一定影响。
而DVI接口中，计算机直接以数字信号的方式将显示信息传送到显示设备中，避免了2次转换过程，因此从理论上讲，采用DVI接口的显示设备的图像质量要更好。
另外DVI接口实现了真正的即插即用和热插拔，免除了在连接过程中需关闭计算机和显示设备的麻烦。
现在很多液晶显示器都采用该接口，CRT显示器使用DVI接口的比例比较少。
需要说明的是，现在有些液晶显示器的DVI接口可以支持HDCP协议，为看有版权的高清电影电视打下基础。
HDMI数字输入接口：HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。
HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。
同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接;同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。
对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。
HDMI接口支持HDCP协议，为看有版权的高清电影电视打下基础。
2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。

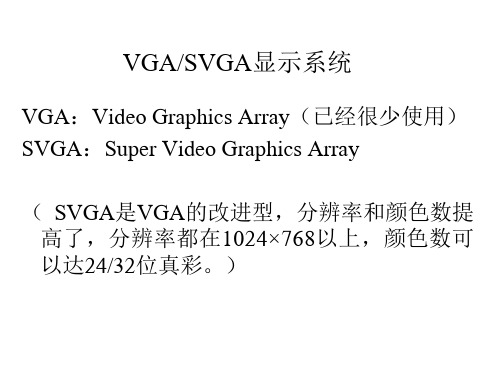

显示器的接口DSUB HDMI DVI查汇0000000从1981年IBM推出个人电脑时提供了的"单色显卡(简称MDA)，到VGA(VideoGraphicArray)即显示绘图阵列，再到现在虚拟现实的后3D虚拟现实，PC的画质提升是现代科技的骄傲，也在短短数十年中彻底改变了人们的生活。
荒野大镖客红白机、PC游戏画面对比对于热爱游戏的电脑玩家，显卡大概是最让我们又爱又恨的电脑配件了。
游戏开发商不断推出新的游戏，让我们得到刺激享受，同时也逼得我们不得不乖乖奉上腰包。
以前的显卡只有一个输出,为何现在需要四种?而随着显卡的不断进步，显卡接口数量也在"飞速发展"，从单一输出到四世同堂，短短几年接口数量翻了几番，有些朋友问我为何现在一块显卡上有数个接口，这些接口都有什么作用?D-Sub:喜感的命名缘何悲剧的人生?DVI第四者插足谁的邯郸一梦?有做小四的资本，却终究抵不过野心家…;革命拉开显卡接口混乱之治的序章，HDMI和DisplayPort终将一战!D-Sub:喜感的命名现在依然服役的老接口无疑就是显示接口的常青藤，风靡数十年的D-SUB接口了，而我们的故事也是从这里开始。
竖看很像一个大写的字母D，所以称之为D-Sub1952年由ICC公司发明了一种接口标准用来传输信号。
由于在当时来说，这种接口已经算小的了，所以以subminiature(超型)冠名，而它的样子像"D"，所以就叫D-Sub。
D-Sub输入接口共有15针空，分成三排，每排五个。
因为CRT彩显设计制造上的原因，只能接受模拟信号输入，最基本的包含RGBHV(分别为红、绿、蓝、行、场)5个分量，不管以何种类型的接口接入，其信号中至少包含以上这5个分量。
D形三排15针插口，其中有一些是无用的，连接使用的信号线上也是空缺的。
除了这5个必不可少的分量外，最重要的是在96年以后的彩显中还增加入DDC数据分量，用于读取显示器EPROM中记载的有关彩显品牌、型号、生产日期、序列号、指标参数等信息内容，以实现WINDOWS所要求的PnP(即插即用)功能。
DVI接口百科名片DVI-接口由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG）发明的一种高速传输数字信号的技术，有DVI-A、DVI-D和DVI-I三种不同的接口形式。
DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D为主。
简介DVI是基于TMDS(Transition Minimized Differential Signaling，转换最小差分信号)技术来传输数字信号，TMDS运用先进的编码算法把8bit数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等)，经过DC平衡后，采用差分信号传输数据，它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。
TMDS技术的连接传输结构如图1所示。
数字视频接口（DVI）是一种国际开放的接口标准，在PC、DVD、高清晰电视（HDTV）、高清晰投影仪等设备上有广泛的应用。
规格DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。
3大类包括：DVI－Analog（DVI-A）接口，DVI-Digital（DVI-D）接口，DVI-Integrated（DVI-I）接口。
5种规格包括DVI-A(12+5)、单连接DVI-D（18+1）、双连接DVI-D（24+1）、单连接DVI-I（18+5）、双连接DVI-I（24+5）。
DVI－Analog（DVI-A）接口（12＋5）只传输模拟信号，实质就是 VGA模拟传输接口规格。
当要将模拟信号D-Sub接头连接在显卡的DVI－I插座时，必须使用转换接头。
转换接头连接显卡的插头，就是DVI-A接口。
早期的大屏幕专业CRT中也能看见这种插头。
DVI-Digital（DVI-D）接口（18+1和24＋1）是纯数字的接口，只能传输数字信号，不兼容模拟信号。
液晶显示器“TTL、LVDS”输出接口概述1．TTL输出接口概述TTL（Transistor Transistor Logic）即晶体管-晶体管逻辑，TTL电平信号由TTL器件产生。
TTL器件是数字集成电路之一大门类，它采用双极型工艺制造，具有高速度、低功耗和品种多等特点。
TTL接口属于并行方式传输数据之接口，采用这种接口时，不必在液晶显示器之驱动板端和液晶面板端使用专用之接口电路，而是由驱动板主控芯片输出之TTL数据信号经电缆线直接传送到液晶面板之输人接口。
由于TTL接口信号电压高、连线多、传输电缆长，因此，电路之抗干扰能力比较差，而且容易产生电磁干扰（EMI）。
在实际应用中，TTL接口电路多用来驱动小尺寸（15in以下）或低分辨率之液晶面板。
另外，在笔记本电脑中也常使用1TL接口形式。
2．TTL输出接口之分类TTL输出接口可分为以下几类：（1）单路（或单通道）6bit TTL输出接口这种接口电路中，采用单路方式传输，每个基色信号采用6bit数据（R0～R5，CO～G5，B0～B5）。
由于基色RGB数据为18bit，因此，也称18位或18bit TTL接口。
（2）双路6bit TTL输出接口这种接口电路中，采用双路方式传输，每个基色信号采用6bit数据（奇路为0RO～OR5，OG 0～OG5，OB0～OB5；偶路为BRO～ER5，EC0～EG5，EB0～EB5）。
由于基色ROB数据为36bit，因此，也称36位或36bit rrL接口。
（3）单路8bit TTL输出接口这种接口电路中，采用单路方式传输，每个基色信号采用8bit数据（R0～R7，G0～G7，B0～B7）。
由于基色RGB数据为24bit，因此，也称24位或24bit 1TL接口。
（4）双路8bit TTL输出位接口这种接口电路中，采用双路方式传输，每个基色信号采用8bit数据（奇路为OR0～OR7，OG 0～0G7，OB0～OB7；偶路为ER0～ER7，EC0～EG7，EB0～EB7），由于基色RGB数据为48bit，因此，也称48位或48bit TTL接口。
液晶显示器“TTL、LVDS”输出接口概述1．TTL输出接口概述TTL（Transistor Transistor Logic）即晶体管-晶体管逻辑，TTL电平信号由TTL器件产生。
TTL器件是数字集成电路之一大门类，它采用双极型工艺制造，具有高速度、低功耗和品种多等特点。
TTL接口属于并行方式传输数据之接口，采用这种接口时，不必在液晶显示器之驱动板端和液晶面板端使用专用之接口电路，而是由驱动板主控芯片输出之TTL数据信号经电缆线直接传送到液晶面板之输人接口。
由于TTL接口信号电压高、连线多、传输电缆长，因此，电路之抗干扰能力比较差，而且容易产生电磁干扰（EMI）。
在实际应用中，TTL接口电路多用来驱动小尺寸（15in以下）或低分辨率之液晶面板。
另外，在笔记本电脑中也常使用1TL接口形式。
2．TTL输出接口之分类TTL输出接口可分为以下几类：（1）单路（或单通道）6bit TTL输出接口这种接口电路中，采用单路方式传输，每个基色信号采用6bit数据（R0～R5，CO～G5，B0～B5）。
由于基色RGB数据为18bit，因此，也称18位或18bit TTL接口。
（2）双路6bit TTL输出接口这种接口电路中，采用双路方式传输，每个基色信号采用6bit数据（奇路为0RO～OR5，OG 0～OG5，OB0～OB5；偶路为BRO～ER5，EC0～EG5，EB0～EB5）。
由于基色ROB数据为36bit，因此，也称36位或36bit rrL接口。
（3）单路8bit TTL输出接口这种接口电路中，采用单路方式传输，每个基色信号采用8bit数据（R0～R7，G0～G7，B0～B7）。
由于基色RGB数据为24bit，因此，也称24位或24bit 1TL接口。
（4）双路8bit TTL输出位接口这种接口电路中，采用双路方式传输，每个基色信号采用8bit数据（奇路为OR0～OR7，OG 0～0G7，OB0～OB7；偶路为ER0～ER7，EC0～EG7，EB0～EB7），由于基色RGB数据为48bit，因此，也称48位或48bit TTL接口。
