基站蓄电池组的远程核对性放电管理

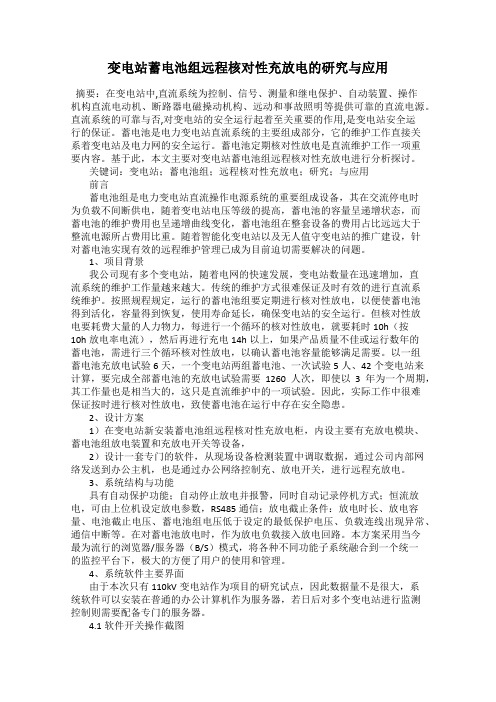

变电站蓄电池组远程核对性充放电的研究与应用摘要：在变电站中,直流系统为控制、信号、测量和继电保护、自动装置、操作机构直流电动机、断路器电磁操动机构、远动和事故照明等提供可靠的直流电源。

直流系统的可靠与否,对变电站的安全运行起着至关重要的作用,是变电站安全运行的保证。

蓄电池是电力变电站直流系统的主要组成部分，它的维护工作直接关系着变电站及电力网的安全运行。

蓄电池定期核对性放电是直流维护工作一项重要内容。

基于此，本文主要对变电站蓄电池组远程核对性充放电进行分析探讨。

关键词：变电站；蓄电池组；远程核对性充放电；研究；与应用前言蓄电池组是电力变电站直流操作电源系统的重要组成设备，其在交流停电时为负载不间断供电，随着变电站电压等级的提高，蓄电池的容量呈递增状态，而蓄电池的维护费用也呈递增曲线变化，蓄电池组在整套设备的费用占比远远大于整流电源所占费用比重。

随着智能化变电站以及无人值守变电站的推广建设，针对蓄电池实现有效的远程维护管理已成为目前迫切需要解决的问题。

1、项目背景我公司现有多个变电站，随着电网的快速发展，变电站数量在迅速增加，直流系统的维护工作量越来越大。

传统的维护方式很难保证及时有效的进行直流系统维护。

按照规程规定，运行的蓄电池组要定期进行核对性放电，以便使蓄电池得到活化，容量得到恢复，使用寿命延长，确保变电站的安全运行。

但核对性放电要耗费大量的人力物力，每进行一个循环的核对性放电，就要耗时10h（按10h放电率电流），然后再进行充电14h以上，如果产品质量不佳或运行数年的蓄电池，需进行三个循环核对性放电，以确认蓄电池容量能够满足需要。

以一组蓄电池充放电试验6天，一个变电站两组蓄电池、一次试验5人、42个变电站来计算，要完成全部蓄电池的充放电试验需要1260人次，即使以3年为一个周期，其工作量也是相当大的，这只是直流维护中的一项试验。

因此，实际工作中很难保证按时进行核对性放电，致使蓄电池在运行中存在安全隐患。

核对性充放电的技术措施核对性充放电用于检查蓄电池组的实际容量和健康水平，做到发现问题及时检测、修理处理，保证蓄电池的正常运转。

因此，正确的进行核对性充放电是蓄电池安全稳定运转的重要保障。

一、核对性充放电前的准备工作：1、仪器、仪表、工具的准备工作（1）放电仪，其额定电流应大于放电电流的1.2倍,并能随意调节所需电流值.（2）4位半数字万用表一块。

(3)专用蓄电池电缆200M,额定电流应大于试验电流的1.2倍（变电站装设2组蓄电池的不做准备）（4）蓄电池专用工具（具体视蓄电池的型号而异）、带绝缘包扎的常用工具。

（5）充放电程序控制及监测实时数据的笔记本电脑一台。

二、核对性充放电步骤：1、放电：（1）蓄电池与直流系统脱线：检查I、II段母线电压正常、直流负荷电流正常，两段母线电压近似一致，合上母联开关（或刀闸），检查I、II段母线电压正常、直流负荷电流正常。

拉开准备进行核对性放电的蓄电池组刀闸及对应的充电机直流输出开关、交流输入开关，检查母线电压正常、直流负荷电流正常。

（2）接入放电仪,设定蓄电池组放电终止电压、单体电池终止电压、放电电流、放电时间和放电容量。

（3）合上放电开关，蓄电池开始放电，在放电过程当中要严密监视放电设备的运转情况以及蓄电池电压变化情况，检查蓄电池的外观有无变化。

2、充电：蓄电池放完电后，应当立即进行充电。

（1）充电接线：将放电用负载测试仪拆除，用蓄电池组对应的充电机对蓄电池组在与直流系统脱线的情况下进行充电，用控制充电程序的电脑随时监测充电进程。

（2）充电方法：（1）带有均充功能的充电机（日佳、长河）手动转换到均充状态，充电时间应掌握在20小时左右，（均充电压2.35V），充电电流减小到0.1I10并稳定3小时不变，可认为充电终止。

（2）其他型号充电机，应采用恒流（0.1C10），限压（单只：GF2.30V，GFD、GM为2.30-2.35V）方式充电。

充电时密切监测充电电流，应当保持恒定并随时调整，充电电压不能超出允许值（2.35V*N N为蓄电池只数）。

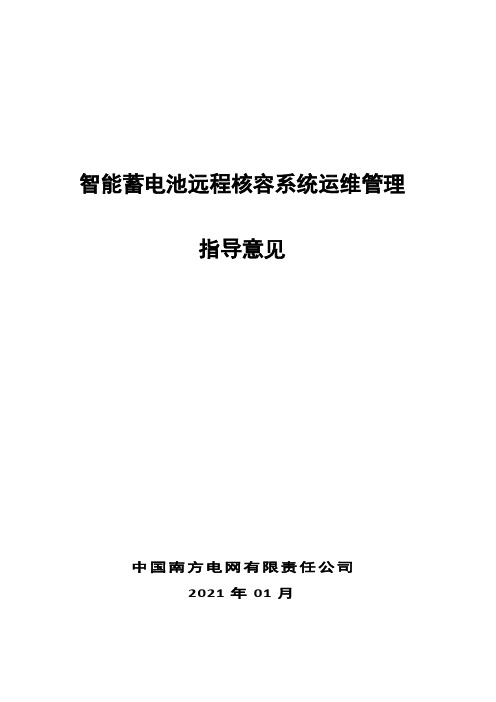

智能蓄电池远程核容系统运维管理指导意见中国南方电网有限责任公司2021年01月目录1 范围 (1)2 规范性引用文件 (1)3 定值管理 (1)4 运行维护管理 (2)5 试验检修管理 (3)附录 (3)1 范围1.1为强化智能蓄电池远程核容系统运维业务管理，提高公司所属各供电单位对直流远程核容系统管理工作水平，切实发挥蓄电池远程核容系统对站用直流电源的自动定期维护作用，特制定本指导意见。

1.2本指导意见适用于公司所属各供电单位所辖范围内110kV及以上电压等级变电站（发电厂）蓄电池组远程核容系统运维管理工作。

2 规范性引用文件GB/T 2900.41-2008 蓄电池名词术语GB/T 19826-2014 电力工程直流电源设备通用技术条件及安全要求GB/T 19638.2-2014 固定型阀控密封式铅酸蓄电池DL/T 459-2017 电力用直流电源设备DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 856-2004 电力用直流电源监控装置DL/T 1074-2007 电力用直流和交流一体化不间断电源设备DL/T 5044-2014 电力工程直流电源系统设计技术规程DL/T 5155-2016 220kV~1000kV变电站站用电设计技术规程DL/T 5161-2002 电气装置安装工程质量检验及评定规程Q/CSG 1 0011-2005 中国南方电网220kV～500kV 变电站电气技术导则Q/CSG 115001-2012 南方电网调度自动化系统不间断电源配置规范Q/CSG 1203002-2013 变电站站用交流电源系统技术规范Q/CSG 1203003-2013 变电站直流电源系统技术规范Q/CSG1206007-2017电力设备检修试验规程Q/CSG1206007-2018变电设备运维规程（试行）Q/CSG1203021-2016变电设备在线监测装置通用技术规范（试行）《防止电力生产事故的二十五项重点要求2014》 (国能安全[2014]161号)《南方电网电力系统继电保护反事故措施汇编2014年》《中国南方电网公司反事故措施(2017年版) 》《南方电网防继电保护不正确动作跨专业作业风险辨识与管控实用指南（试行）》3 定值管理3.1 直流电源系统中所有具备可整定功能的设备，包括蓄电池组远程核容装置、充电装置、监控单元、绝缘监察装置等，都应编制定值单。

远程在线充放电技术在电力系统通信蓄电池上的应用阐述摘要：随着电力系统的不断发展和智能化程度的提高，对可靠的通信蓄电池系统的需求日益增加。

远程在线充放电技术作为一种创新的蓄电池管理技术，已经在电力系统中得到了广泛的应用。

本论文旨在阐述远程在线充放电技术在电力系统通信蓄电池上的应用，重点探讨了其原理、优势和挑战。

关键词：远程在线；充放电技术；电力系统；通信蓄电池蓄电池是通信电源的重要组成部分，当市电中断时保证了通信设备的可靠供电。

传统的蓄电池核对性放电试验耗费大量的人力和时间，远程充放电系统可远程操作，实时监控，不需到现场维护，省时省力，无拆接线安全隐患，逐组在线放电，系统始终有备份。

采用这种智能系统，减少了工作量且更具安全性，对通信电源的维护有重要发展价值。

1、远程在线充放电技术介绍1.1远程充放电装置简介通信蓄电池远程充放电系统实时在线监测每节单体电池的电压、温度、内阻以及整组电池的端电压、充放电电流等参数，配套的后台软件对采集的数据进行处理，分析电池剩余容量，生成曲线图及柱状图，能有效评估电池组性能。

系统主要由两大部分组成，一是与通信电源系统连接的通信蓄电池远程充放电系统、单体采集模块、总接收模块这几种硬件设备结合构成系统的下机位，二是实现远程监控的主站软件，通过主站软件可以实现一键远程放电功能、蓄电池管理功能。

通过硬件与软件两个部分紧密结合，实现在线自动检测通信电源的整流器输出电压、蓄电池组电压及电流、单体电池的电压、极柱温度、内阻数据，并向主站软件发出报警信息并在远程充放电管理系统本地记录告警信息。

系统具备遥信、遥测、遥调、遥控功能，使蓄电池核容测试变得轻松、简单，实现铅酸蓄电池科学、安全、高效、实时的监控维护。

1.2远程充放电原理远程充放电装置利用用户实际直流负载对电池组进行放电(DC/DC)，以达到电池组节能放电目的。

为保证在线升压核容安全性，其升压DC/DC应使用输入输出变压器隔离型的DC/DC技术，其输出的电压由变压器决定了控制在安全范围内，保证系统设备的安全，避免出现DC/DC电路故障导致过压损坏系统设备的情况。

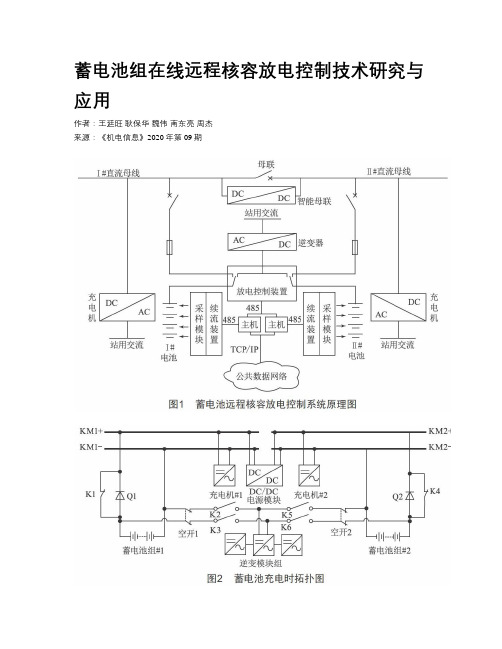

蓄电池组在线远程核容放电控制技术研究与应用作者：王廷旺耿保华魏伟南东亮周杰来源：《机电信息》2020年第09期摘要：蓄电池组是站用直流系统的核心组成部分，是保障直流系统可靠运行的基础，直接关系到站用直流系统的质量。

现研究和设计一种蓄电池组远程控制在线放电装置与系统，通过蓄电池远程放电系统实现蓄电池组远程控制放电;在运行中出现电池故障时通过蓄电池开路续流装置提供直流系统事故电流，防止保护拒动。

研究成果对蓄电池组进行核容放电可以做到远程遥控和无人值守，且工作安全可靠，可有效避免蓄电池故障导致直流系统失压引发电力系统重大事故等，确保站用直流电源系统的正常供电，提高电力系统的运行可靠性及电力系统自动化运行水平。

关键词：蓄电池;远程控制;在线监控;充放电0 ; ;引言蓄电池组是站用直流系统的核心组成部分，是保障直流系统可靠运行的基础，蓄电池的质量直接关系到站用直流系统的质量。

为保障蓄电池安全可靠运行，电力标准对于蓄电池组核容放电周期、均充周期、核对电压周期和测量内阻周期等维护工作提出了明确要求。

在诸多蓄电池维护工作里，能够确定蓄电池容量是否满足运行要求的维护工作只有蓄电池组核容放电，其他维护只能发现蓄电池运行过程中的一些明显故障或通过这些维护工作提高蓄电池运行的安全系数。

蓄电池组核容放电是以0.1C电流对蓄电池组容量进行核对性放电，放电时长小于等于10 h;放电结束后需要对蓄电池组进行充电，充电过程前几个小时是大电流工作过程。

每个电力检修公司都在蓄电池组核容放电维护工作上花费了大量人力、物力，基于上述分析，本文设计了一种蓄电池组远程控制在线放电装置与系统，通过改造蓄电池在线监控系统、加装蓄电池开路续流装置和蓄电池在线放电系统，实现蓄电池远程智能运维管理功能与蓄电池维护自动化目标。

1 ; ;现状分析为使蓄电池更加高效、长时地供人们使用，其监控技术受到了国内外学者及电力工作人员的高度重视。

美国、日本与欧洲的发达国家在了解研究铅酸蓄电池结构的基础上，建立了电池模型，研发蓄电池的监测控制系统。

利用动力环境监控系统实现基站蓄电池组的远程核对性放电管理毛源孙建三（中国移动通信集团江苏有限公司连云港分公司连云港223000）摘要本文主要介绍了通过基于基站动力环境监控系统开发的一个控制模块:基站蓄电池组远程核对性放电管理模块，实现远程对基站蓄电池组的核对性放电试验的管理。

本文对其系统原理、硬件构成、系统配置和软件调试等进行了介绍。

关键词动力环境监控远程核对性放电试验1项目来源电源设备的维护规程要求，每2年对基站蓄电池组使用实际负载进行一次核对性放电试验，放电比例在30％～40％之间；每个基站电池核对性放电需要10h左右，例如某移动公司有430多个基站，全部做完放电试验需要4300个工时，537个工日，占用了大量的人力、物力和时间，给维护工作带来较大困难;蓄电池组寿命到6年以后，性能会呈突然下降的趋势，如果不能及时发现，会造成基站因为停电而全阻。

目前，网络用户对网络质量要求越来越高，所以提高蓄电池组的维护效率和维护质量也成为迫在眉睫的工作。

随着移动通信的发展，加强对基站蓄电池组的精细化管理，提高维护效率逐渐成为摆在我们面前的一项迫切的工作。

是否可以通过动力环境监控系统实现远程对蓄电池组进行核对性放电试验？笔者通过大量实践和对亚奥新动力环境监控系统的二次开发，实现了对基站电池的远程核对性放电管理，提高了维护效率。

本系统对提高蓄电池的精细化管理有着积极的意义和重要的实用价值。

2理论依据基站蓄电池组使用实际负载进行核对性放电试验，操作方法就是关闭开关电源的交流输入电源，蓄电池组就会对直流负载放电，然后记录放电电流，并每30min记录一次单体电池的电压，整个过程需要人工操作。

要实现远程自动控制电池核对性放电试验，需要进行的操作包括关闭开关电源的直流输出，让蓄电池组对实际负载放电；记录放电电流的大小；每3s记录一次单体电池的电压；对数据进行统计分析，形成表格和曲线图形。

通过对连云港移动所有开关电源进行统计分析，基站开关电源的控制系统型号目前主要如表1所示。

基站蓄电池远程自动化维护系统胡国强【摘要】对蓄电池进行放电核对容量试验是蓄电池维护工作的重要组成部分。

以往的维护模式是维护人员在现场通过放电仪器进行测试,这种方式占用较多的人力、车辆、设备等资源。

文章介绍的基站蓄电池远程自动化维护系统通过远程遥控,实现自动测试,只需一次投入,长久受益。

%The battery capacity test by discharge mode is an important part of the storage battery maintenance works,the normal maintenance mode is that the maintenance staff test by the discharging equipment on the spot,which occupy morehuman,vehicles,equipment,and other resources.This article introduces the remote automation maintenance system which realizes the automatic test through remote control.This system only needs once investment,long-time benefit.【期刊名称】《通信电源技术》【年(卷),期】2012(029)005【总页数】3页(P102-104)【关键词】蓄电池容量;自动化;远程控制【作者】胡国强【作者单位】中国移动石家庄分公司,河北石家庄050021【正文语种】中文【中图分类】TM912;TP291 概述按照电源设备的维护规程要求，每年要对基站蓄电池组进行一次核对性放电试验。

目前采取的方式为维护人员到现场进行放电试验，工作量大，同时也占用了较多的人力、物力，给维护工作带来一定的困难。

蓄电池组全核对性放电安全技术组织措施一、组织措施1、蓄电池放电工作由维护部组织，检修外包单位配合完成；蓄电池充电工作由运行和维护共同进行，白天以维护巡视为主，夜间以运行巡视为主。

2、放电工作结束具备充电条件时，维护向运行当值作好允许充电起始时间（放电结束后1-2h）的书面交代。

3、运行按充电允许时间，检查蓄电池充电试验开关确断，将直流屏整流器至直流充电母线电源开关送电，此时蓄电池将自动进行24小时充电状态，检查总充电电流不大于0.1C Ah，蓄电池不过热，无异常。

4、蓄电池充电开始后，在24小时内，运行每隔1h对正在充电的蓄电池进行一次巡视，检查充电电流和蓄电池状态应正常，一个充电周期结束后（24h），再将蓄电池投入正常运行。

二、安全措施1、做蓄电池全核对性放电时，应开电气第二种工作票，由运行按工作票要求做好安全隔离措施。

2、在直流屏停电开关上均应悬挂“有人工作，禁止合闸”警示牌。

3、蓄电池放电过程中，现场应有专人守护，随时检查放电电流、充电电流和放电仪显示参数应正确，放电过程中每隔1h按要求记录一次蓄电池单体电压和总电压。

4、蓄电池放电过程中，放电仪应放置在离运行设备较远处，并保持室内外通风，同时将放电仪散热孔朝外，保证放电热量能及时散发出，确保放电仪正常工作。

5、在蓄电池放电结束后，应即时撤除临时电源线，恢复正常接线，并联系运行对蓄电池组进行充电。

6、运行在蓄电池组充电过程中应每小时巡视一次，检查充电电流应不大于0.1C Ah A（主厂房控制蓄电池组充电电流不大于60A，主厂房动力蓄电池组充电电流不大于160A，网络直流蓄电池组充电电流不大于40A，输煤直流蓄电池组充电电流不大于10A，通信电源蓄电池组充电电流不大于50A），检查蓄电池应无过热及爆裂现象。

当充电电流大于规定充电电流值时，及时停用一个高频开关整流器，防止蓄电池爆裂。

7、通信电源蓄电池组停用或恢复送电时，操作保险须带高压绝缘手套，并带防护面罩，防止产生弧光伤及人员。

清江隔河岩电厂作业指导书1、工作描述：本项工作是按《规程》要求对蓄电池组额定容量的检测,从检测的数据中分析确认蓄电池组的容量是否满足需要。
