论锅炉汽包液位的三冲量调节(新版)

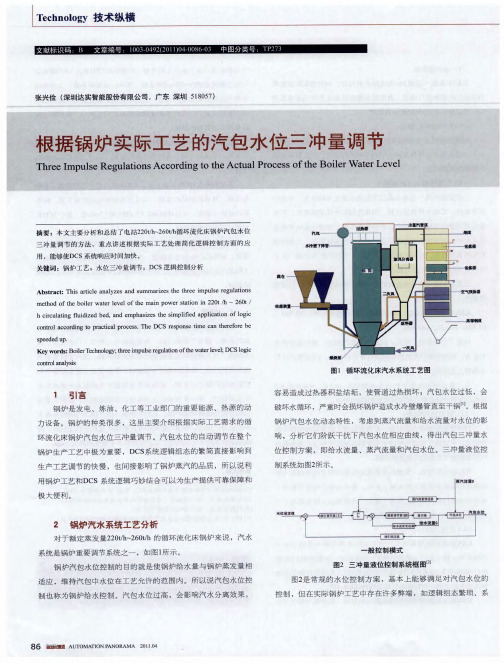

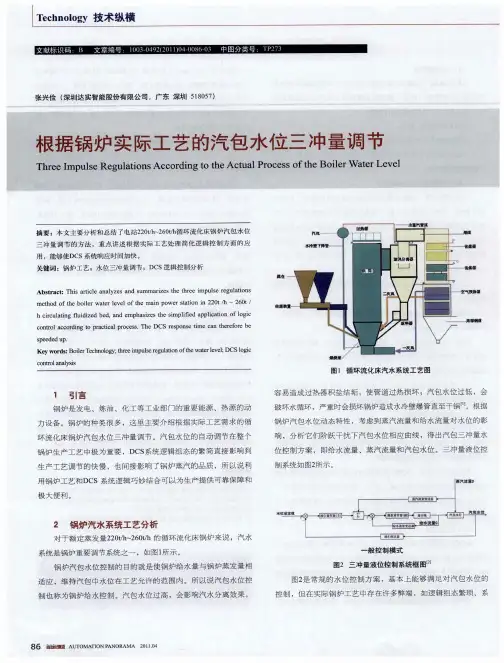

汽包水位三冲量给水调节系统1、所谓冲量，是指调节器接受的被调量的信号；2、汽包水位三冲量给水调节系统由汽包水位测量筒及变送器、蒸汽流量测量装置及变送器、给水流量测量装置及变送器、调节器、执行器等组成；3、在汽包水位三冲量给水调节系统中，调节器接受汽包水位、蒸汽流量和给水流量三个信号，如图所示。

其中，汽包水位H是主信号，任何扰动引起的水位变化，都会使调节器输信号发生变化，改变给水流量，使水位恢复到给定值；蒸汽流量信号qm.S是前馈信号，其作用是防止由于“虚假水位”而使调节器产生错误的动作，改善蒸汽流量扰动时的调节质量；蒸汽流量和给水流量两个信号配合，可消除系统的静态偏差。

当给水流量变化时，测量孔板前后的差压变化很快并及时反应给水流量的变化，所以给水流量信号qm.w作为介质反馈信号，使调节器在水位还未变化时就可根据前馈信号消除内扰，使调节过程稳定，起到稳定给水流量的作用。

4、在大、中型火力发电厂锅炉汽包水位的变化速度比较快，“虚假水位”现象较为严重，为了达到生产过程中对汽包水位调节的质量要求，因而广泛采用了三冲量汽包水位调节系统。

5、关于测量信号接入调节器的极性说明：当信号值增大时要求开大调节阀，该信号标以“”号；反之，当信号值减小时要求关小调节阀，该信号标以“－”号。

在给水调节系统中，当蒸汽流量信号增大时，要求开大调节阀，该信号标以“”号；给水流量信号增大时，要求关小调节阀，该信号标以“－”号；当汽包水位升高时，差压减小，水位测量信号减小，要求关小调节阀，则该信号标以“”号。

直流炉没有三冲量啊，没有汽包，在直流状态下给多少水就产生多少汽的，是通过中间点温度来调整锅炉燃水比的！单冲量三冲量切换条件：一般用给水流量来划分，小于200t/h（30%,我们300MW机组就是这样）时为单冲量，大于则为三冲量为啥要到30％负荷时，电泵由单冲量切到三冲量啊？要防止汽包的虚假水位。

在低负荷的时候，单冲量主要是给系统上水，在高负荷时，给水的任务就是维持汽包水位。

汽包水位三冲量调节系统是指汽包水位、蒸汽流量和给水流量三个信号作用于调节器上，即三个被控变量对应一个调节器。

工作原理：汽包水位作为主信号，水位变化，调节器输出发生变化，继而改变给水流量，使水位恢复到给定值；蒸汽流量作为前馈信号，防止“虚假水位”使调节器产生错误的动作；给水流量作为反馈信号，使调节器在水位还未变化时就可根据前馈信号消除内扰，使调节过程稳定，起到稳定给水流量的作用。

锅炉汽包水位三冲量调节系统是火电厂锅炉核心控制之一。

汽包水位三冲量调节系统的给水调节阀动作频繁，锅炉水位对给水调节阀执行机构的动作比较敏感，稍有不慎就可能出现严重的危险情况，汽包水位三冲量调节系统关系到整个机组的安全运行：若汽包水位过高，会造成蒸汽带水；若汽包水位过低，会造成锅炉“干锅”，可能严重烧坏锅炉设备。

汽包水位三冲量调节系统的重要性由此可见一斑，所以汽包水位的相关保护要完善可靠、汽包水位自动调节系统运行要平稳。

目前，汽包水位三冲量自动调节控制策略已经相当成熟，但在实际锅炉运行中会各种原因导致水位自动调节系统投入困难，甚至自动不能投入。

这种现象让人对串级三冲量调节系统的调节能力和控制策略产生疑问。

为此云润与大家交流运用心得，对级三冲量调节系统进行定性分析，并对一些异常情况的处理办法进行探讨。

1、水位三冲量调节控制策略汽包水位三冲量调节系统使用的三个冲量分别是汽包水位、给水流量和蒸汽流量。

汽包水位作为主调（PID调节器）的输入信号，去抑制水位本身的偏差。

副调（外给定调节器）使用了一个反馈信号（给水流量）和一个前馈信号（蒸汽流量），以消除扰动和虚假水位。

各种介绍汽包水位三冲量调节系统的书籍中，都有对传递函数的计算，这些计算对系统设计很重要。

如果用经验调节法对于系统维护，则完全可以抛开理论计算。

在此只对其物理意义进行定性思考和作一番揣测。

1.1 反馈信号反馈信号指给水流量信号，也叫内扰。

水位三冲量调节系统中被调量发生变化的时候，PID 经过运算，去控制执行机构进行合理的动作，执行机构改变给水调节阀的开度，阀门控制介质变化，达到控制给水流量的目的。

汽包水位三冲量给水调节系统1、所谓冲量，是指调节器接受的被调量的信号;2、汽包水位三冲量给水调节系统由汽包水位测量筒及变送器、蒸汽流量测量装置及变送器、给水流量测量装置及变送器、调节器、执行器等组成;3、在汽包水位三冲量给水调节系统中，调节器接受汽包水位、蒸汽流量和给水流量三个信号，如图所示。

其中，汽包水位H是主信号，任何扰动引起的水位变化，都会使调节器输信号发生变化，改变给水流量，使水位恢复到给定值;蒸汽流量信号qm.S是前馈信号，其作用是防止由于“虚假水位”而使调节器产生错误的动作，改善蒸汽流量扰动时的调节质量;蒸汽流量和给水流量两个信号配合，可消除系统的静态偏差。

当给水流量变化时，测量孔板前后的差压变化很快并及时反应给水流量的变化，所以给水流量信号qm.w作为介质反馈信号，使调节器在水位还未变化时就可根据前馈信号消除内扰，使调节过程稳定，起到稳定给水流量的作用。

4、在大、中型火力发电厂锅炉汽包水位的变化速度比较快，“虚假水位”现象较为严重，为了达到生产过程中对汽包水位调节的质量要求，因而广泛采用了三冲量汽包水位调节系统。

5、关于测量信号接入调节器的极性说明:当信号值增大时要求开大调节阀，该信号标以“+”号;反之，当信号值减小时要求关小调节阀，该信号标以“,”号。

在给水调节系统中，当蒸汽流量信号增大时，要求开大调节阀，该信号标以“+”号;给水流量信号增大时，要求关小调节阀，该信号标以“,”号;当汽包水位升高时，差压减小，水位测量信号减小，要求关小调节阀，则该信号标以“+”号。

3.1 汽包锅炉给水自动控制的任务是维持汽包水位在一定的范围内变化。

汽包水位是锅炉运行中的一个重要的监控参数，它间接地表示了锅炉负荷和给水的平衡关系。

维持汽包水位是保持汽机和锅炉安全运行的重要条件。

3.2 汽包水位被控对象的扰动有四个来源，包括给水量方面的扰动为内部扰动;其余的如蒸汽负荷的扰动、燃料量的变化及汽包压力的变化等为外部扰动。

汽包水位三冲量调节系统是指汽包水位、蒸汽流量和给水流量三个信号作用于调节器上，即三个被控变量对应一个调节器。

工作原理：汽包水位作为主信号，水位变化，调节器输出发生变化，继而改变给水流量，使水位恢复到给定值；
蒸汽流量作为前馈信号，防止“虚假水位”使调节器产生错误的动作；
给水流量作为反馈信号，使调节器在水位还未变化时就可根据前馈信号消除内扰，
使调节过程稳定，起到稳定给水流量的作用。

调节过程：根据串级控制系统选择主、副控制器的正、反作用的原则，水位控制器LC反作用选反作用，流量控制器FC为正作用，调节器为气关阀。

当水位由于扰动而升高时，因LC反作用，它的输出下降，进入加法器后，使FC给定值减小而输出增加，调节
阀的开度减小，给水流量FA2101减小，水位下降，保持在设定值上；当蒸汽流量
FAQ2102增加时，FC给定值增加而输出减小，调节阀的开度增加，给水流量增加，保持水蒸汽平衡，使水位不；副回路克服给水自身的扰动，要进一步地稳定了水位
的自动控制；给水流量FA2101增加，FC输出增加，调节阀的开度减小，给水量减
小，从而保持水蒸汽平衡。

《过程控制》课程设计报告题目: 锅炉汽包液位的三冲量调节姓名: 学号:姓名: 学号:姓名: 学号:2010年12月10日《过程控制》课程设计任务书指导教师签字：系（教研室）主任签字：2010年12 月4 日1 问题重述锅炉汽包液位是锅炉运行中一个重要的监控参数，反映了锅炉负荷与给水的平衡关系，要求汽包液位控制在一定范围内。

锅炉汽水系统结构如图1 所示。

图1锅炉汽水系统1—给水泵；2—给水母管；3—调节阀；4—省煤器5—锅炉汽包；6—下降管；7—上升管；8—蒸汽母管汽包液位过高会造成蒸汽带水，影响汽水分离效果；水位过低容易使水全部被汽化烧坏锅炉。

影响汽包液位的因素，除了加热汽化外，还有蒸汽负荷和给水流量的波动，当负荷突然增大、汽包压力突然降低时，水就会被急剧汽化，出现大量气泡，形成“虚假液位”。

单冲量控制系统的负荷一旦急剧变化就会出现虚假液位，因液位升高，调节器就会关小供水阀门而造成事故。

双冲量控制系统，是在单冲量控制系统的基础上加上一个蒸汽冲量，以克服虚假液位。

三冲量调节系统，它是在双冲量控制系统上再加上一个给水流量的冲量。

由蒸汽流量、给水流量前馈与汽包液位反馈所组成的三冲量控制系统，如下图所示。

三冲量控制系统框图D W H a a a 、、分别为蒸汽流量变送器、给水流量变送器、差压变送器的转换系数。

已知某供汽量为120t/h 的锅炉，给水流量与水位的传递函数1()G S ，蒸汽流量与水位的传递函数2()G S 分别为：1()0.0529()()(8.51)H S G S ==W S S S + (1)22() 2.6130.0747()()(6.71)H S G S D S S S ==-+ (2)D W H a a a 、、分别为：0.0667，0.0667及0.0333。

调节阀采用线性阀，增益为15。

试用PID 、模糊PID 控制等方法实现对锅炉液位的控制。

要求：1、超调小、调节时间短，对扰动的抑制效果好；2、给出控制策略和选定参数，并详细说明参数整定过程；3、给出MATLAB 下的仿真曲线。

小议锅炉汽包液位三冲量调节系统的设计分析摘要:在锅炉的生产运行中,汽包液位的控制是一重要环节,其控制质量的优劣程度将在很大程度上影响到锅炉生产的安全以及经济效益。

本文对锅炉汽包液位控制进行全面分析,探讨三冲量调节系统的设计方法及应用。

关键词:锅炉汽包液位三冲量调节系统设计应用锅炉是化工生产中的重要动力设备。

在锅炉的生产运行中,汽包液位是一个非常重要的监控参数,它反映了锅炉负荷与给水的平衡关系,也是保证锅炉安全的重要条件。

汽包液位过高,影响水、汽分离效果,产生蒸汽带液现象,降低蒸汽的产量和质量,也会造成过热蒸汽结垢甚至使气轮机叶片损坏;如果液位过低,会破坏水循环,影响汽、水平衡,烧坏锅炉导致爆炸。

因此,必须将汽包液位控制在一个正常的范围之内,对汽包液位进行自动调节十分必要。

1 锅炉汽包液位三冲量调节系统的设计1.1 调节方案的选择分析汽包液位是很重要的参数,锅炉蒸汽量的增加、产汽压力的提高以及外界对汽包液位的干扰性增强,使得汽包液位调节系统也由简单发展到复杂,即由单冲量、双冲量发展到三冲量的调节。

单冲量调节,它仅是以汽包水位作为系统输入量来进行的调节,适应于汽包容积较大且负荷变化比较小的场合。

单冲量控制系统的负荷如果急剧变化,就会出现“虚假液位”,调节器就会关小供水阀门,从而造成事故。

双冲量控制,它是在单冲量的基础上加一个蒸汽冲量,以克服“虚假液位” 的形成,适合于锅炉容积不大、给水压力波动较小的场合。

双冲量调节系统实际上是前馈和反馈调节结合在一起的调节系统。

负荷突然变化时,蒸汽的流量信号通过加法器,结果使它的作用与水位信号的作用相反;出现假液位时,液位信号要关小给水阀,而蒸汽信号则是开大给水阀,加法器输出是液位信号—蒸汽信号,以此来抵消虚假液位的影响。

但如果给水压力本身出现波动情况,双冲量控制系统也不能够很好地克服给水量波动对汽包液位的影响。

因此,发展三冲量调节系统,在双冲量控制系统的基础上再加一个给水流量的冲量,使它与液位信号的作用方向保持一致。
