恒温恒湿试验箱的组成部分恒温恒湿试验箱是广泛应用于各个领域的硬件设备，尤其是在生命科学、制药、电子、航空航天、汽车以及材料等领域中。
它们用于测试和评估产品或物质在不同温度和湿度条件下的性能和可靠性。
这篇文档将介绍恒温恒湿试验箱的组成部分。
外壳恒温恒湿试验箱的外壳主要由钢板制成，通常采用冷壓成型技术，使其具有充分的强度和刚度。
有些试验箱还带有隔离漏电功能，保持人体的安全。
外壳的表面涂覆了防护涂层，以保护试验箱免受腐蚀和机械磨损的影响。
内腔试验箱内腔是放置样品和传递湿度和温度的主体部分。
它通常由不锈钢制成，具有高温度和高湿度耐受性，并具有防腐和易清洁的特性。
内腔通常具有多层隔热结构，以保持试验环境的稳定性，避免温度和湿度波动产生误差。
制冷系统恒温恒湿试验箱的制冷系统是试验箱不可或缺的部分。
它的作用是通过制冷来控制试验箱的温度和湿度。
制冷系统通常由压缩机、膨胀阀、冷凝器、蒸发器和制冷剂组成。
通过控制制冷系统中的压力和温度，可以将湿气在蒸发器中冷凝和减少，从而实现控制恒湿的目的。
加热系统加热系统是恒温恒湿试验箱的重要组成部分，它可以对试验箱进行加热并控制试验箱的温度。
加热系统包括加热器、传感器以及温度控制器等，其中温度控制器可以在试验过程中检测和检查试验箱的温度，以及控制加热器的功率来保持试验箱的恒温状态。
湿度系统湿度系统是恒温恒湿试验箱的另一个重要组成部分，它使试验箱的湿度保持稳定。
湿度系统包括湿度传感器、容器、排水系统、水循环系统、加湿器和除湿器等。
湿度控制器可以检测湿度并对加湿器和除湿器进行控制以保持试验箱的恒湿状态。
总结恒温恒湿试验箱的组成部分包括外壳、内腔、制冷系统、加热系统和湿度系统。
这些组成部分共同作用，实现对试验箱温度和湿度的精确控制。
这些设备的稳定性和可靠性使其成为各种行业中测试和评估产品和物质的重要工具。
核准：审核：制订：
1. 目的：
对恒温恒湿试验箱的操作进行规范化、延长恒温恒湿试验箱的使用寿命，提高品质。
2. 范围：
品质检验中所有恒温恒湿试验箱均属之。
3. 责任：
3.1 品保课：恒温恒湿试验箱的操作及日常保养；
3.2 生技课：恒温恒湿试验箱的管制与维护。
4. 定义：（无）
5. 内容：
5.1 恒温恒湿试验箱的操作MENU主画面说明
5.1.1MENU -1(运转表示画面一),按SET键,可显示执行状态画面,包括温湿度设定值,
实际温湿度显示值。
5.1.2 MENU -2(运转表示画面二)，进入MAIN MENU菜单，选择FUNCTION菜单，按SET
键，进入FUNCTION界面，选择SUB SET，按SET键，进入SUB SET1界面，按
SET键进行单次与执行程式设定选择，把FIX改为PROG，就可以执行程式设定，
按MENU键返回MAIN MENU菜单，选择PROGRAM菜单,按SET键，进入PROGRAM
界面，选择EDIT SEG菜单，进入步骤编程，温湿度设定值，实际温湿度显示值，
按MENU键返回PROGRAM界面，选择EDIT PT菜单，按SET键，进入EDIT PT界
面，进行程式循环次数设定。
6．附件按键说明及单次与程式选择。
核准：审核：制订：
核准：审核：制订：

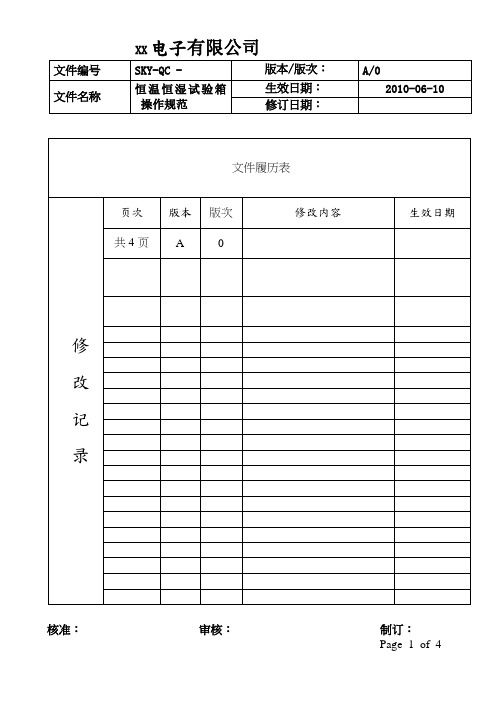

文件编号 SKY-QC - A/0
