附件四：设备配置模板1、华为设备配置模板典型组网背景：双层VLAN区分HSI用户，单层vlan区分组播以及语音业务：规划原则：EPON系统的承载能力和不同客户群对宽带及IPTV业务的需求有较大差异，对于FTTB组网模式下的每PON口覆盖的用户数按照如下原则进行规划和建设：对于中低档住宅小区，可以按照每PON覆盖512用户进行规划；对于高档住宅小区，如果考虑初期开通率较低，可以按照每PON口覆盖256个用户进行规划，考虑到远期更高的宽带渗透率和更多的IPTV频道（特别是更多的高清频道），也可以按照每PON口覆盖128个用户进行规划。
每个PON口作为一个接入点，分配一个IPTV点播VLAN和一个V oIP VLAN，不同OLT下不同PON口下IPTV点播VLAN和一个V oIP VLAN均不重复，组播VLAN暂时采用统一的VLAN 51。
每个PON口下用户的上网VLAN （称为内层VLAN――CVLAN）的范围:1001~2000，在OLT上启用Selective QinQ，为每个PON口分配一个专用外层VLAN（SVLAN）：401～600，标识本接入点的上网业务。
表一VLAN规划在该上联模式下，每个PON下规划了1000个上网的VLAN资源，考虑到建设初期的VLAN规划以及后期的维护管理，建议PON＋LAN、PON＋DSL以及FTTH场景下均不在同一个PON口下混合组网。
鉴于VLAN的连续性，如果一个PON口下采用PON＋LAN方式组网，则建议以24口的逻辑ONU为规划单位，为ONU的每个端口预留VLAN资源。
对于采用PON＋DSL方式组网方式，建议按照MDU设备的实际容量规划PON口下VLAN。
在一个PON口下，应采用相同容量（DSL线数）的MDU。
下面以MA5680T下挂MA5620E和MA5606T为例对上述规划作配置说明。
1.1 OLT业务配置1.1.1 数据业务配置1、网管数据配置：10.251.30.33 长安锦厦1）基础数据配置：//添加Profile-ID=30用来支持MA5620EMA5680T(config)#ont-profile add epon profile-id 30 1 1//添加Profile-ID=40用来支持MA5610MA5680T(config)#ont-profile add epon profile-id 40 1 1 //添加Profile-ID=21用来支持MA5606TMA5680T(config)#ont-profile add epon profile-id 21 1 1 MA5680T(config)# interface epon 0/15 //进入EPON单板配置模式MA5680T(config-if-epon-0/15)# port 0 ont-auto-find enable //打开端口自动发现功能MA5680T(config-if-epon-0/15)# ont confirm 0 ontid 1 mac-auth0018-8256-3E47 profile-id 30 [cir 102400 dba-profile 50] //[]为可选项//使用profile-id=30确认MAC=0018-8256-3E47的MA5620EMA5680T(config-if-epon-0/15)# ont confirm 0 ontid 3 mac-auth0018-9999-5610 profile-id 40 [cir 102400 dba-profile 50] //[]为可选项//使用profile-id=30确认MAC=0018-9999-5610的MA5610MA5680T(config-if-epon-0/15)# ont confirm 0 ontid 2 mac-auth0018-822A-F4F3 profile-id 21 [cir 102400 dba-profile 50 ]//[]为可选项//使用profile-id=21确认MAC=0018-822A-F4F3的MA5606TMA5680T(config-if-epon-0/15) port 0 tag-based-vlan //配置PON的模式为基于VLAN打标签2）配置MA5680T的带内网管数据MA5680T(config)#vlan 3 smartMA5680T(config)#port vlan 3 0/20 0MA5680T(config)#interface vlanif 3MA5680T(config-if-vlanif3)# ip address 192.168.100.1 255.255.255.0 MA5680T(config)#ip route-static 0.0.0.0 0.0.0.0 192.168.100.254 3）配置MDU的带内网管数据MA5680T(config)# service-port vlan 3 epon 0/15/0 ont 1 multi-service user-vlan 3//配置针对MA5620E的带内网管的业务流MA5680T(config)# service-port vlan 3 epon 0/15/0 ont 3 multi-service user-vlan 3//配置针对MA5610的带内网管的业务流MA5680T(config)# service-port vlan 3 epon 0/15/0 ont 2 multi-service user-vlan 3//配置针对MA5606T的带内网管的业务流MA5680T(config)#interface epon 0/15MA5680T(config-if-epon-0/15)#ont ipconfig 0 1 ip-address 192.168.100.2 mask 255.255.255.0 gateway 192.168.100.1 manage-vlan 3//在单板模式下可以配置MA5620E的带内网管数据MA5680T(config)#interface epon 0/15MA5680T(config-if-epon-0/15)#ont ipconfig 0 3 ip-address 192.168.100.4 mask 255.255.255.0 gateway 192.168.100.1 manage-vlan 3//在单板模式下可以配置MA5610的带内网管数据MA5680T(config-if-epon-0/15)#ont ipconfig 0 2 p-address 192.168.100.3 mask 255.255.255.0 gateway 192.168.100.1 manage-vlan 3//在单板模式下可以配置MA5606T网管数据2、HIS业务数据配置：1)MA5680T的数据配置MA5680T(config)#vlan 402 smartMA5680T(config)#port vlan 402 0/20 0MA5680T(config)#vlan attrib 402 q-in-qMA5680T(config)#service-port vlan 402 epon 0/15/0 ont 1 multi-service user-vlan 1024.MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 1 multi-service user-vlan 1047//配置24条MA5620E的PPPOE业务流MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 3 multi-service user-vlan 999.MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 3 multi-serviceuser-vlan 1023//配置24条MA5610的PPPOE业务流MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 2 multi-service user-vlan 1048..MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 2 multi-service user-vlan 1079//配置32条MA5606T的PPPOE业务流1.1.2 语音业务配置MA5680T的数据配置MA5680T(config)#vlan 2001 smartMA5680T(config)#port vlan 2001 0/20 0MA5680T(config)#service-port vlan 2001 epon 0/15/0 ont 1 multi-service user-vlan 2001MA5680T(config)#service-port vlan 2002 epon 0/15/0 ont 2 multi-service user-vlan 2002MA5680T(config)#service-port vlan 2003 epon 0/15/0 ont 3 multi-service user-vlan 20031.2 ONU 业务配置1.2.1 数据业务配置1)MA5620E的数据配置MA5620E(config)# vlan 1024 to 1047MA5620E(config)#port vlan 1024 to 1047 0/0 1MA5620E(config)#service-port vlan 1024 eth 0/1/1 user-vlan 81 rx-cttr 6 tx-cttr 6.MA5620E(config)#service-port vlan 1047 eth 0/1/1 user-vlan 81 rx-cttr 6 tx-cttr 62)MA5610的数据配置MA5610 (config)# vlan 999 to 1023MA5610 (config)#port vlan 999 to 1023 0/0 1MA5610 (config)#service-port vlan 999 eth 0/1/1 user-vlan untagged rx-cttr 6 tx-cttr 6.MA5610 (config)#service-port vlan 1023 eth 0/1/1 user-vlan untagged rx-cttr 6 tx-cttr 63)MA5606T的数据配置MA5606T(config)#vlan 1048 to 1079 smartMA5606T(config)#port vlan 1048 to 1079 0/1 0MA5606T(config)#service-port vlan 1048 adsl 0/3/0 vpi 8 vci 81 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6..MA5606T(config)#service-port vlan 1079 adsl 0/3/0 vpi 8 vci 81 multi-service user-vlan untagged rx-cttr 6 tx-cttr 61.2.2 语音业务配置1)MA5620E的数据配置MA5620E(config)#vlan 2001 smartMA5620E(config)#port vlan 2001 0/20 0MA5620E(config)#interface vlanif 2001MA5620E(config-if-vlanif2001)#ip address 191.168.10.27 24MA5620E(config-voip)#ip address media 191.168.10.27 191.168.10.1MA5620E(config-voip)#ip address signaling 191.168.10.27MA5620E(config)#ip route-static 3.3.3.0 24 191.168.10.1MA5620E(config)#interface h248 0MA5620E(config-if-h248-0)#if-h248 attribute mgip 191.168.10.27 mgport 2944 transfer udp mgcip_1 3.3.3.3 mgcport_1 2944 mg-media-ip 191.168.10.27 start-negotiate-version 1MA5620E(config-if-h248-0)#reset coldstartMA5620E (config)#esl userMA5620E (config-esl-user)#mgpstnuser batadd 0/2/1 0/2/24 4 terminalid 02) MA5606T的数据配置同MA5620E数据配置。
ZXA10 EPON网管业务配置操作模板FTTH（V1.1）中兴通讯股份有限公司2010年04月目录1.业务配置 (3)1.1认证ONU过程 (3)1.1.1更改OLT单板认证模式 (3)1.1.2创建ONU类型模板 (4)1.1.3认证ONU (5)1.1.4配置ONU的带宽 (8)1.2开通上网业务（OLT二层透传，不起QinQ） (9)1.2.1创建静态vlan (9)1.2.2上联端口绑定vlan (10)1.2.3端口PON-ONU绑定vlan (11)1.2.4配置ONU用户端口的vlan (13)1.3开通语音业务 (17)1.3.1配置语音通道 (17)1.3.2配置OLT的IP模板 (17)1.3.3配置OLT的VLAN模板 (18)1.3.4配置OLT的VoIP协议模板 (19)1.3.5配置OLT的传真模板 (20)1.3.6配置ONU的应用模板 (20)1.3.7配置ONU的语音IP (21)1.3.8配置ONU上的SIP用户 (22)1.业务配置任何新的ONU上电接入一台OLT C220所连接的网络，都必须经过C220的授权认证后才能接入网络。
对于FTTH环境下使用的ONU D420，所有配置操作都在OLT C220的网元上进行（包括对ONU的操作）。
1.1认证ONU过程上网业务的配置的目的是使用户可以通过EPON接入internet，其配置主要包括注册认证ONU，配置ONU带宽，配置上联和用户端口vlan，配置ONU的vlan。
具体步骤如下：1.1.1更改OLT单板认证模式网管界面中右击C220网元-->EPON 配置-->OLT管理-->OLT认证配置，将会打开“OLT 认证配置”界面，选择单板后可以将ONU认证模式改为序列号认证方式，默认是MAC地址认证方式。
1.1.2创建ONU类型模板网管界面中右击C220网元-->EPON 配置-->ONU管理-->ONU类型模板，弹出界面中选择“创建”按钮。
烽火EPON业务开通配置模板1、工程概况 (3)1.1网络拓扑 (3)1.2设备名称、型号 (3)1.3网管、设备软硬件版本 (4)2、设置网管服务器 (5)3、开局数据配置 (6)3.1管理通道的配置 (6)3.1.1配置管理VLAN 和IP (6)3.1.2配置上联盘端口模式 (7)3.1.3 OL T与网管路由测试 (7)3.1.4网管添加EPON系统 (7)3.1.5校时 (10)3.1.6检测物理配置 (11)3.1.7确认系统设备是否正常注册 (12)3.2添加ONU（FTTB型ONU） (13)3.2.1进入EPON 用户管理 (13)3.2.2新增用户 (13)3.2.3选择正确的MAC地址 (14)3.2.4选择ONU 类型 (15)3.2.5选择分配的授权号 (16)3.2.6完成新增ONU授权 (16)3.3语音业务配置 (17)3.3.1局端业务VLAN 配置 (17)3.3.2 NGN 配置界面 (18)3.3.3配置“NGN 上联接口配置” (18)3.3.4配置NGN上联用户信令数据（FTTB型ONU） (19)3.3.5配置NGN心跳参数........................................................... 错误！未定义书签。
3.3.6配置软交换平台互通参数模板............................................ 错误！未定义书签。
3.3.7配置软交换互通模板绑定（FTTB型ONU） ...................... 错误！未定义书签。
3.3.8配置用户业务（AN5006-07型ONU） (20)3.3.9配置电话号码和VLAN ID（AN5006-07型ONU） (21)3.4数据（上网、IPTV点播）业务配置（非QinQ方式） (22)3.4.1局端业务VLAN 配置 (22)3.4.2用户业务配置（AN5006-07型ONU） (23)3.4.3增加端口（AN5006-07型ONU） (23)3.4.4配置参数（AN5006-07型ONU） (24)3.4.5配置下载（AN5006-07型ONU） (25)3.5数据（上网、IPTV点播）业务配置（QinQ方式） (26)3.5.1局端业务VLAN 配置 (26)3.5.2配置QinQ模板 (28)3.5.3用户业务配置（AN5006-07型ONU） (29)3.5.4增加端口（AN5006-07型ONU） (29)3.5.5配置参数（AN5006-07型ONU） (30)3.5.6配置下载（AN5006-07型ONU） (32)3.6 AN5006-15型ONU配置 (33)3.6.1 管理端口配置 (33)3.6.2 AN5006-15型ONU数据业务命令行配置 (34)3.6.3 AN5006-15型ONU数据业务速率模板配置........................ 错误！未定义书签。

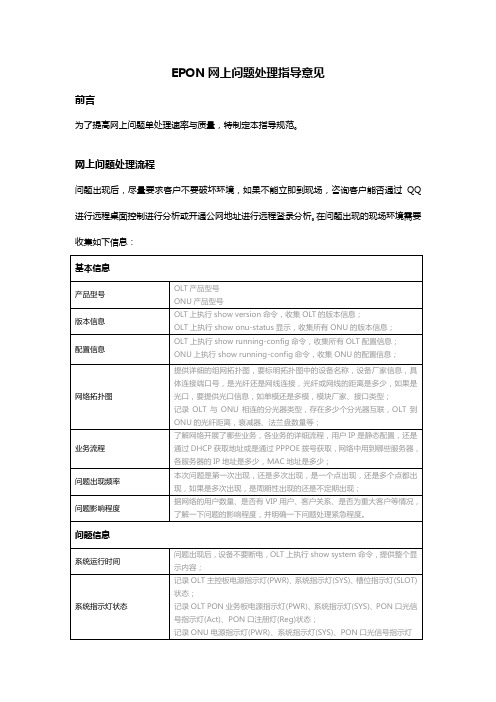

EPON网上问题处理指导意见前言为了提高网上问题单处理速率与质量，特制定本指导规范。
网上问题处理流程问题出现后，尽量要求客户不要破坏环境，如果不能立即到现场，咨询客户能否通过QQ 进行远程桌面控制进行分析或开通公网地址进行远程登录分析。
在问题出现的现场环境需要收集如下信息：基本信息产品型号OLT产品型号ONU产品型号版本信息OLT上执行show version命令，收集OLT的版本信息；OLT上执行show onu-status显示，收集所有ONU的版本信息；配置信息OLT上执行show running-config命令，收集所有OLT配置信息；ONU上执行show running-config命令，收集ONU的配置信息；网络拓扑图提供详细的组网拓扑图，要标明拓扑图中的设备名称，设备厂家信息，具体连接端口号，是光纤还是网线连接，光纤或网线的距离是多少，如果是光口，要提供光口信息，如单模还是多模，模块厂家、接口类型；记录OLT与ONU相连的分光器类型，存在多少个分光器互联，OLT到ONU的光纤距离，衰减器、法兰盘数量等；业务流程了解网络开展了哪些业务，各业务的详细流程，用户IP是静态配置，还是通过DHCP获取地址或是通过PPPOE拨号获取，网络中用到哪些服务器，各服务器的IP地址是多少，MAC地址是多少；问题出现频率本次问题是第一次出现，还是多次出现，是一个点出现，还是多个点都出现，如果是多次出现，是周期性出现的还是不定期出现；问题影响程度据网络的用户数量、是否有VIP用户、客户关系、是否为重大客户等情况，了解一下问题的影响程度，并明确一下问题处理紧急程度。
问题信息系统运行时间问题出现后，设备不要断电，OLT上执行show system命令，提供整个显示内容；系统指示灯状态记录OLT主控板电源指示灯(PWR)、系统指示灯(SYS)、槽位指示灯(SLOT)状态；记录OLT PON业务板电源指示灯(PWR)、系统指示灯(SYS)、PON口光信号指示灯(Act)、PON口注册灯(Reg)状态；记录ONU电源指示灯(PWR)、系统指示灯(SYS)、PON口光信号指示灯(ACT)、PON口注册灯(REG)，以及用户端口指示灯状态；双PON口、双电源OLT及ONU，还应记录双PON口指示灯及电源指示灯状态；ONU注册信息OLT上执行show pon命令，收集所有ONU注册在线信息；ONU状态信息OLT上执行show onu-status命令，收集所有ONU状态信息；ONU上执行show onu-status命令，收集ONU的注册状态信息；PON口光诊断信息OLT上执行类似命令sho opm slot 5 option laser-always-on，收集ONU 的长发光信息；OLT上执行类似命令show opm slot 5 option diagnosis，收集PON口光链路诊断信息；抓取业务报文根据业务流程，选择一个ONU下行端口，用一台电脑连接模拟实际业务。
第一部分华为MA5680T入网基本配置模板1、OLT设备命名MA5680T>enableMA5680T＃configMA5680T（config)#sysname YanQingXianJu_MA5680T 系统名称，可以是任意字符2、系统设置OLT设备可以工作在distributing-mode和profile-mode两种模式,开局前请确认设备工作在profile—mode模式，如果不是，请采用以下方法修改：MA5680T（diagnose）%%display xpon mode ———-———-———————-—-—--—--—————---—————---————-—-—---Current config mode: Profile-mode—----——---—-—-——---—--——---—-----—--——---—-———-----已经是profile—mode模式则不用修改MA5680T（diagnose）％％xpon mode switch—to profile—mode3、网管地址设置MA5680T(config）#vlan 9 smart //添加vlan 9为网管vlan,类型为smartMA5680T(config）＃port vlan 9 0/19 0MA5680T(config)#port vlan 9 0/19 0 //将vlan9与上行端口邦定MA5680T（config)＃interface vlanif 9 //进入vlan接口配置ip地址MA5680T(config—if-vlanif9）＃description“to T160g 1/20 2/20" //接口文字描述MA5680T（config—if-vlanif9）＃ip address 219。
158。
198。
250 255.255。
255。
0 //根据调单配置网管地址4、系统时间设置设置系统的当前时间为2009年7月16日11：15：59。
EPON系统参考模型及光接口特性测试介绍1EPON系统参考模型以太网无源光网络（EPON）是一种采用点到多点（P2MP）结构的单纤双向光接入网络，其典型拓扑结构为树型。
EPON系统由局侧的光线路终端（OLT）、用户侧的光网络单元（ONU）和光分配网络（ODN）组成，为单纤双向系统。
在下行方向（OLT到ONU），OLT发送的信号通过ODN 到达各个ONU。
在上行方向（ONU到OLT），ONU发送的信号只会到达OLT，而不会到达其它ONU。
为了避免数据冲突并提高网络利用效率，上行方向采用TDMA多址接入方式并对各ONU的数据发送进行仲裁。
ODN在OLT和ONU间提供光通道。
EPON系统参考结构如图1所示。
图1 EPON的参考结构EPON系统的ONU/ONT可放置在用户、大楼和小区等不同的位置，形成FTTH、FTTB、FTTC等不同的网络结构。
光网络终端（ONT）是指FTTH网络结构中包括用户端口功能的ONU，在本标准中将ONU和ONT统称为ONU。
2EPON系统测试参考点定义EPON系统参考配置如图2所示。
该系统由局侧的光线路终端（OLT）、用户侧的光网络单元（ONU）和光分配网络（ODN）组成，为单纤双向系统。
光发射信号定义在连到发射机的光纤输出端（参考点S）。
如果没有特殊规定，本标准中定义的所有发射机测量和测试都在S处进行。
光接收信号定义在连到接收机的光纤的输出端（参考点R）。
如果没有特殊规定，本标准中定义的所有接收机测量和测试都在R处进行。
EPON设备测试点分为4个部分：(a)网络侧接口：EPON与业务节点间的参考点；(b)测试点S：紧靠在发射机（OLT或ONU）光连接器后的光纤点；(c)测试点R：紧靠在接收机（OLT或ONU）光连接器后的光纤点；(d)用户侧接口：EPON与用户终端或其他用户侧设备间的参考点；测试环境如图3所示。
图3 OLT/ONU平均发射功率测试环境3.1.2.2测试步骤（a）按图3搭建测试环境；（b）如有必要在OLT的网络侧接口接上图案发生器送测试信号；（c）光功率计设置在被测光波长上，待输出功率稳定，从光功率计读出平均发射功率；3.1.3ONU上行平均发射功率3.1.3.1测试环境测试环境如图3、图4所示。
EPON(C220+9806H)完整开局文档第一部分：(升级)删除初始数据：ZXAN#Cd cfgZXAN#del startrun.savZXAN#del startrun.datZXAN#reboot增加单板：ZXAN(config)#add-rack rackno 0 racktype ZXPONZXAN(config)#add-shelf shelfno 0 shelftype ZXA10C220-BZXAN(config)#add-card slotno 1 EPFCZXAN(config)#add-card slotno 2 EPFCZXAN(config)#add-card slotno 6 EIGMExit版本升级ZXAN#versionZXAN(version)#dowload ver GCSA.btZXAN(version)#update-boot slotno 7 localZXAN(version)#yZXAN(version)#dowload ver GCSANEW.MVRZXAN(version)#active version GCSANEW.MVRZXAN(version)#erase version GCSA.MVRZXAN(version)#dowload ver EIG.btZXAN(version)#dowload ver EIG.MVRZXAN(version)#dowload ver EPFC.btZXAN(version)#dowload ver EPFC.MVRZXAN(version)# update-boot slotno 1 localZXAN(version)#YZXAN(version)# update-boot slotno 2 localZXAN(version)#YZXAN(version)# update-boot slotno 6 localZXAN(version)#YZXAN(version)# update-version slotno 1 localZXAN(version)# update-version slotno 2 localZXAN(version)# update-version slotno 6 localZXAN(version)#show version-saved等待2分钟后，保存重启ExitZXAN#writeZXAN#reboot第二部分：(配置OLT网管数据) //开局时只要配置网管和测试窄带通道是否正常增加网管数据ZXAN#con tZXAN(config)# interface smartgroup1 //创建链路聚合组1ZXAN(config-if)# switchport mode hybrid //设置聚合组模式为混合模式ZXAN(config-if)#exitZXAN(config)#interface gei_0/6/1 //进入上行口0/6/1ZXAN(config-if)# switchport mode hybrid //设置上行口0/6/1模式为混合模式ZXAN(config-if)# smartgroup 1 mode on //将0/6/1口加入到链路聚合组1，模式为onZXAN(config-if)#exitZXAN(config)# interface gei_0/6/2 //进入上行口0/6/2ZXAN(config-if)# switchport mode hybrid //设置上行口0/6/2模式为混合模式ZXAN(config-if)# smartgroup 1 mode on //将0/6/2口加入到链路聚合组1，模式为onZXAN(config-if)#exitZXAN(config)#vlan 90 //增加OLT网管VLANZXAN(config-vlan)#exZXAN(config)#vlan-reserve 4001-4094 //配置保留VLAN，系统做VLAN的封装和转换用ZXAN(config)#interface vlan 90ZXAN(config-if)#ip address 10.9.14.2 255.255.255.224ZXAN(config-if)#exitZXAN(config)#ip rou 10.20.1.0 255.255.255.0 10.9.14.1ZXAN(config)# interface smartgroup1ZXAN(config-if) switchport vlan 90 tagZXAN(config-if) switchport vlan 4001-4094 untag第三部分：(配置OLT业务数据)以上完成后OLT开局完毕，以下为OLT配置业务数据部分（即开通该OLT所带的ONU需要在OLT上面配置的数据。
