关于异步电动机定子绕组接地故障的探讨摘要：三相异步电动机定子绕组接地是电动机最常见的故障类型之一，三相异步电动机定子绕组接地故障俗称碰壳，当发生绕组接地故障时，电动机启动不正常，机壳带电，熔断器熔断，用兆欧表测量时，绝缘电阻为零。

关键词：异步电动机定子绕组接地绝缘1、三相异步电动机造成绕组接地的原因三相异步电动机定子绕组接地一般是由以下几种原因造成的。

1.1 绝缘热老化电动机使用日久或经常过负荷运行，导致绕组、引线的绝缘热老化或绕组接地。

绝缘热老化一般表现为：绝缘发黑、枯焦、酥脆、剥落等。

1.2 机械性损伤嵌线时，主绝缘受到外伤，线圈在槽内松动，端部绑扎不牢，使电动机在运行中线圈发生振动、摩擦及局部位移而损坏主绝缘。

1.3 局部烧损由于轴承损坏或其他机械故障，造成定子、转子相擦，转子铁心产生局部高温烧坏主绝缘而接地。

1.4 铁心损坏槽内和线圈上附有铁磁物质，在交变磁通作用下产生振动，将绝缘磨坏。

若铁磁物质较大，则产生涡流，引起绝缘的局部热损坏。

另外，绕组绝缘会因受雷击或因其他电力系统过电压而击穿损坏。

1.5 进水或受潮好多情况下，由于生产的需要，电机运行在比较潮湿的环境中，虽然有些安装了绕组电加热装置，但因运行中的间断也免不了受潮甚至遭到浸泡，造成定子绕组接地。

2、接地故障的现象2.1 电动机本身的状况无论对于何种电压等级的电动机而言，电动机绕组一旦接地,势必造成机壳带电,将可能发生人身触电事故，应引起高度重视。

除此之外将造成电动机的控制线路失控;同时使绕组发热。

进而发展成为匝间或相间短路,造成电动机严重烧毁,导致电动机无法正常运行。

要做到电动机安全运行,电气运行人员必须掌握电动机运行基本知识,定时定点认真巡检，以便及时发现和消除事故隐患。

2.2 电力系统的异常交流异步电动机在现代工农业生产中应用相当广泛，它的好坏有时会对现场的供电系统造成很大的影响，小接地电流系统是目前我国以及世界其他国家应用最为广泛的中高压电力系统配电方式，其配电网为中性点不直接接地方式,而其下的负载多为三相交流异步电动机，定子绕组接地故障较为多见。

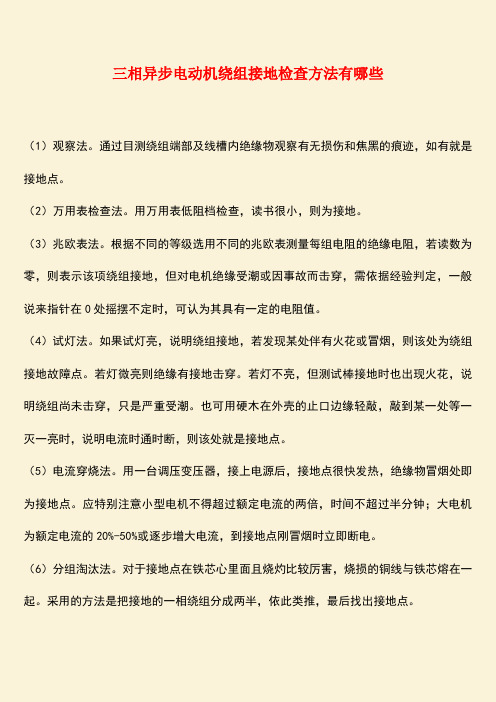

三相异步电动机绕组接地检查方法有哪些（1）观察法。

通过目测绕组端部及线槽内绝缘物观察有无损伤和焦黑的痕迹，如有就是接地点。

（2）万用表检查法。

用万用表低阻档检查，读书很小，则为接地。

（3）兆欧表法。

根据不同的等级选用不同的兆欧表测量每组电阻的绝缘电阻，若读数为零，则表示该项绕组接地，但对电机绝缘受潮或因事故而击穿，需依据经验判定，一般说来指针在0处摇摆不定时，可认为其具有一定的电阻值。

（4）试灯法。

如果试灯亮，说明绕组接地，若发现某处伴有火花或冒烟，则该处为绕组接地故障点。

若灯微亮则绝缘有接地击穿。

若灯不亮，但测试棒接地时也出现火花，说明绕组尚未击穿，只是严重受潮。

也可用硬木在外壳的止口边缘轻敲，敲到某一处等一灭一亮时，说明电流时通时断，则该处就是接地点。

（5）电流穿烧法。

用一台调压变压器，接上电源后，接地点很快发热，绝缘物冒烟处即为接地点。

应特别注意小型电机不得超过额定电流的两倍，时间不超过半分钟；大电机为额定电流的20%-50%或逐步增大电流，到接地点刚冒烟时立即断电。

（6）分组淘汰法。

对于接地点在铁芯心里面且烧灼比较厉害，烧损的铜线与铁芯熔在一起。

采用的方法是把接地的一相绕组分成两半，依此类推，最后找出接地点。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

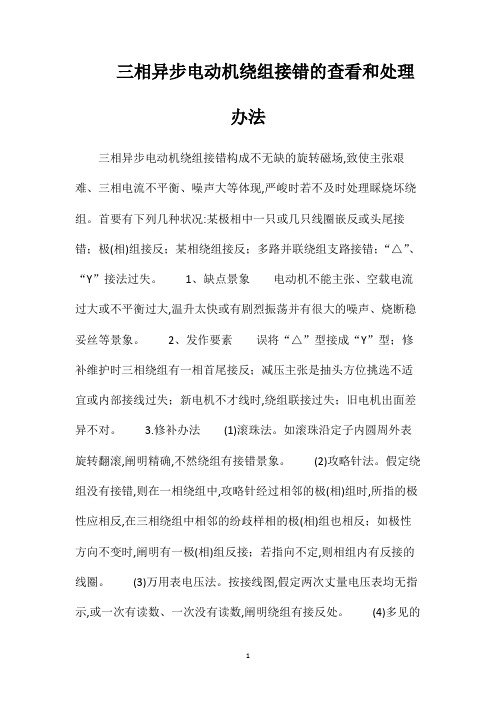

三相异步电动机绕组接错的查看和处理办法三相异步电动机绕组接错构成不无缺的旋转磁场,致使主张艰难、三相电流不平衡、噪声大等体现,严峻时若不及时处理睬烧坏绕组。

首要有下列几种状况:某极相中一只或几只线圈嵌反或头尾接错；极(相)组接反；某相绕组接反；多路并联绕组支路接错；“△”、“Y”接法过失。

1、缺点景象电动机不能主张、空载电流过大或不平衡过大,温升太快或有剧烈振荡并有很大的噪声、烧断稳妥丝等景象。

2、发作要素误将“△”型接成“Y”型；修补维护时三相绕组有一相首尾接反；减压主张是抽头方位挑选不适宜或内部接线过失；新电机不才线时,绕组联接过失；旧电机出面差异不对。

3.修补办法(1)滚珠法。

如滚珠沿定子内圆周外表旋转翻滚,阐明精确,不然绕组有接错景象。

(2)攻略针法。

假定绕组没有接错,则在一相绕组中,攻略针经过相邻的极(相)组时,所指的极性应相反,在三相绕组中相邻的纷歧样相的极(相)组也相反；如极性方向不变时,阐明有一极(相)组反接；若指向不定,则相组内有反接的线圈。

(3)万用表电压法。

按接线图,假定两次丈量电压表均无指示,或一次有读数、一次没有读数,阐明绕组有接反处。

(4)多见的还有干电池法、毫安表剩磁法、电动机转向法等。

4.处理办法(1)一个线圈或线圈组接反,则空载电流有较大的不平衡,应进厂返修。

(2)引出线过失的应精确差异首尾后从头联接。

(3)减压主张接错的应对照接线图或原理图,细心校正从头接线。

(4)新电机下线或重接新绕组后接线过失的,应送厂返修。

(5)定子绕组一相接反时,接反的一相电流分外大,可依据这个特征查找缺点并进行修补。

(6)把“Y”型接成“△”型或匝数不行,则空载电流大,应及时更正。

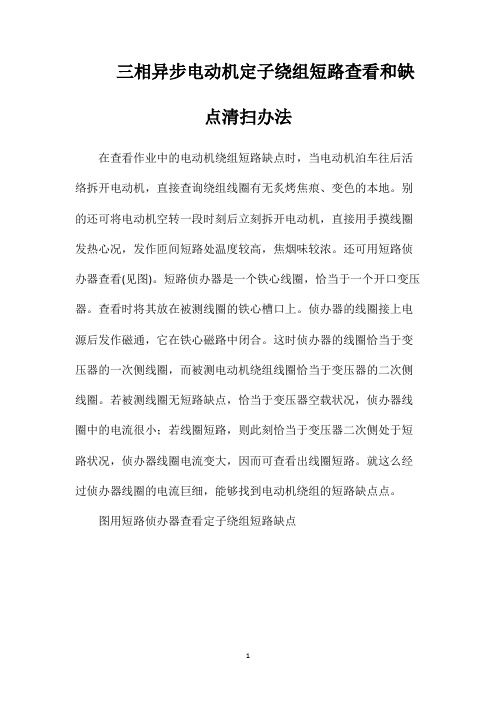

三相异步电动机定子绕组短路查看和缺
点清扫办法
在查看作业中的电动机绕组短路缺点时，当电动机泊车往后活络拆开电动机，直接查询绕组线圈有无炙烤焦痕、变色的本地。

别的还可将电动机空转一段时刻后立刻拆开电动机，直接用手摸线圈发热心况，发作匝间短路处温度较高，焦烟味较浓。

还可用短路侦办器查看(见图)。

短路侦办器是一个铁心线圈，恰当于一个开口变压器。

查看时将其放在被测线圈的铁心槽口上。

侦办器的线圈接上电源后发作磁通，它在铁心磁路中闭合。

这时侦办器的线圈恰当于变压器的一次侧线圈，而被测电动机绕组线圈恰当于变压器的二次侧线圈。

若被测线圈无短路缺点，恰当于变压器空载状况，侦办器线圈中的电流很小；若线圈短路，则此刻恰当于变压器二次侧处于短路状况，侦办器线圈电流变大，因而可查看出线圈短路。

就这么经过侦办器线圈的电流巨细，能够找到电动机绕组的短路缺点点。

图用短路侦办器查看定子绕组短路缺点
1。

电机绕组接地故障如何排除
绕组接地是指台风扇外壳带电，简单造成触电事故。

绕组接地故障的修理方法，与三相异步电动机类似。

若发生在后端盖内，需要把电动机头全部拆除才能修复，即拆下前后端盖和齿轮箱，取出转子，把压在后端盖的定子铁芯连同绕组取出。

取出定子铁芯和绕组的方法如下。

1.敲打法把定子的一端倒放在一个圆筒上，圆筒大小与端盖外径相仿，用一根铜棒或铁棒插入后端盖定子铁芯端面上，在铁芯四周用手锤敲打铜棒，直至定子铁芯连同绕组脱离后端盖。

敲打时，铜棒不要碰伤绕组，圆筒底部要垫棉纱等软物，以防定子掉下时摔坏绕组。

2.撞击法将定子连同后端盖倒放在圆筒上，筒的底部要垫棉纱等软物，用手将定子和圆筒合抱在一起撞击，直到定子铁芯脱离后端盖为止；还可以利用转子撞击端盖产生反作用力，促使定子铁芯与端盖脱离，方法是用手拿着转子轴的一端，另一端插入端盖轴承内，用力从外面一次又一次向里面撞击。

1。

电动机定子绕组接地缺陷的查看
1.绝缘电阻表法
用绝缘电阻表丈量各相绕组对地电阻。

假定三相绕组对地电阻都很低、但不为零，阐明电动机已受潮或有油污，通过清洁和枯燥处理，使绕组对地电阻大于0.38MΩ即可持续运用。

如两相绝缘电阻较高，另一相绕组对地电阻为零，阐明此相已有接地缺陷。

2.试灯法
假定没有绝缘电阻表，可选用绕组串接灯泡接通电源的办法进行查看。

为安全起见，应尽量运用电压较低的测验电源。

如图所示，拆去电动机接地线，将测验棒别离触摸机壳和绕组线端。

假定灯泡发亮，标明该相绕组已接地；若灯泡暗红，则阐明该相绕组绝缘已受损。

3.磁针定向法
把有缺陷的绕组两头并在一同接到直流电源的一端，而直流电源的另一端串接一恰当的变阻器后接至电动机铁芯上。

此刻，直流电流由绕组两头流向接地缺陷点，用一枚磁针放在槽顶上逐槽推移，磁针改动指向的方位即为接地的铁芯槽。

再把磁针在该槽上来回移动，则可大致断定接地的方位。

1。

三相异步电动机检测方法
三相异步电动机是工业生产中常用的一种电动机，其性能状态的检测对于保障
生产安全和提高生产效率具有重要意义。

因此，掌握三相异步电动机的检测方法对于工程技术人员来说是非常重要的。

本文将介绍三种常用的三相异步电动机检测方法，希望对相关人员有所帮助。

首先，我们来介绍电动机的外观检查方法。

在进行电动机的外观检查时，需要
注意观察电动机外壳是否有损坏、有无渗油迹象以及散热片是否清洁等情况。

同时，还需要检查电动机的接线端子是否松动，接地螺栓是否紧固，绝缘电阻是否正常等。

这些外观检查可以初步判断电动机是否存在明显的故障或问题。

其次，我们来介绍电动机的运行参数检测方法。

电动机的运行参数检测是通过
测量电动机的电流、电压、功率因数、转速等参数来判断电动机的运行状态。

通过电动机运行参数的检测，可以了解电动机的负载情况、效率水平以及是否存在异常现象。

这对于及时发现电动机的故障或问题具有重要意义。

最后，我们来介绍电动机的振动和噪音检测方法。

电动机的振动和噪音是反映
电动机运行状态的重要指标。

通过振动和噪音的检测，可以判断电动机的轴承是否损坏、转子是否失衡以及是否存在其他机械故障。

因此，定期对电动机的振动和噪音进行检测，可以有效预防电动机的故障发生。

综上所述，三相异步电动机的检测方法包括外观检查、运行参数检测以及振动
和噪音检测。

通过这些检测方法，可以全面了解电动机的运行状态，及时发现并排除潜在故障，保障电动机的安全稳定运行。

希望本文介绍的三相异步电动机检测方法对于相关人员在工程实践中有所帮助。
