GPRS无线传输终端(DTU)V1.0

DTU终端面板操作使用说明1.DTU面板外观2.通信单元箱：用于放置光纤交换机、载波通信机等通信设备。

3.CSF202测控装置面板使用说明1)故障指示灯：亮：DTU内部插件运行异常，如配置错、rom错、开入错、定值错、采样错。

其中灯1对应CPU地址为1的插件，如此类推，灯2至5对应CPU地址2至5的插件。

2)运行指示灯：亮：DTU内部插件处于正常运行状态，灯的编号定义同上。

3)线路状态灯：线路灯共有12个(线路灯号1~12)，灯的编号及有效数量与DTU可接入线路数量相对应。

如：6路主控箱则只有灯号为1~6的线路灯有效，监视线路1~6状态；6路主控配6路扩展则6路主控箱则只有灯号为1~6的线路灯有效，监视线路1~6状态，6路扩展箱也只有灯号为1~6的线路灯有效，监视线路7~12状态如此类推。

接入DTU的每条线路都分别对应一盏灯，如果该条线路有过载（A、C相CT二次电流超过4A且持续时间超过30秒）、过流（A、C相CT二次电流超过8A或零序CT二次电流超过2A）等故障，对应的灯会变亮。

如：线路5出现C相电流越限故障信号，编号为5的线路状态灯亮。

亮灯后，即使故障已消失，灯亮信号仍保持直至点击复归按钮才熄灭。

4)复归前面板灯：待故障线路的故障解除后，点击复归按钮时，前面板上所有线路状态灯会熄灭。

注意，如果故障未解除，则灯不会熄灭。

5)维护口：是调试人员在调试时使用的连接计算机232串口。

4.远程/就地切换控制开关：当置远程控制位置时，则屏蔽面板上各分、合闸按钮控制功能，由主站进行远程分、合闸操作。

当置就地控制位置时，则屏蔽主站的远程控制功能，可通过分、合闸控制按钮进行操作。

5.电源控制开关：1)交流电源：接通后向DTU电源模块输入交流220伏电源，使电源模块变换成各部分所需的直流电源，并对DTU后备电池充电。

切断后，若电池已充电，则由电池通过电源模块提供直流电源给各部分使用。

正常运行时应放接通位置。

2)装置电源：接通后向CSF202测控装置提供工作所需的直流24伏电源。

F2924-D/DS 使用说明书此说明书适用于下列型号产品：客户热线：400-8838-199电话：+86-592-6300320传真：+86-592-5912735网址：地址：厦门集美软件园三期A06栋11层F2924-D/DS 使用说明书文档版本密级V1.0.0产品名称：F2924-D/DS共30页型号产品类别F2924-D 电力级DTUF2924-DS电力级DTU(含加密芯片)文档修订记录日期版本说明作者2019-08-13V1.0.0初始版本CPYAdd：厦门市集美区软件园三期诚毅大街370号A06栋11层著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由厦门四信通信科技有限公司拥有，但注明引用其他方的内容除外。

未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。

商标声明Four-Faith、四信、、、均系厦门四信通信科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。

Add：厦门市集美区软件园三期诚毅大街370号A06栋11层产品外形图注：不同型号配件和接口可能存在差异，具体以实物为准。

Add：厦门市集美区软件园三期诚毅大街370号A06栋11层目录第一章产品简介 (2)1.1产品概述 (2)1.2产品特点 (2)1.3产品规格 (3)第二章安装 (6)2.1概述 (6)2.2开箱 (6)2.3安装与电缆连接 (6)2.4电源说明 (9)2.5指示灯说明 (9)第三章参数设置 (11)3.1界面说明 (11)3.2配置选项说明 (12)3.2.1“本地串口设置”项： (12)3.2.2“本地串口2设置”项： (13)3.2.3“DTU工作模式设置”项：..............................................错误！未定义书签。

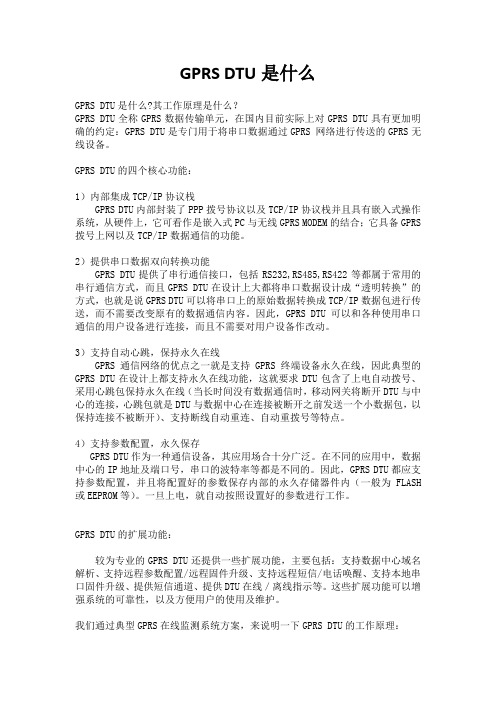

GPRS DTU是什么GPRS DTU是什么?其工作原理是什么？GPRS DTU全称GPRS数据传输单元，在国内目前实际上对GPRS DTU具有更加明确的约定：GPRS DTU是专门用于将串口数据通过GPRS 网络进行传送的GPRS无线设备。

GPRS DTU的四个核心功能：1）内部集成TCP/IP协议栈GPRS DTU内部封装了PPP拨号协议以及TCP/IP协议栈并且具有嵌入式操作系统，从硬件上，它可看作是嵌入式PC与无线GPRS MODEM的结合；它具备GPRS 拨号上网以及TCP/IP数据通信的功能。

2）提供串口数据双向转换功能GPRS DTU提供了串行通信接口，包括RS232,RS485,RS422等都属于常用的串行通信方式，而且GPRS DTU在设计上大都将串口数据设计成“透明转换”的方式，也就是说GPRS DTU可以将串口上的原始数据转换成TCP/IP数据包进行传送，而不需要改变原有的数据通信内容。

因此，GPRS DTU可以和各种使用串口通信的用户设备进行连接，而且不需要对用户设备作改动。

3）支持自动心跳，保持永久在线GPRS通信网络的优点之一就是支持GPRS终端设备永久在线，因此典型的GPRS DTU在设计上都支持永久在线功能，这就要求DTU包含了上电自动拨号、采用心跳包保持永久在线（当长时间没有数据通信时，移动网关将断开DTU与中心的连接，心跳包就是DTU与数据中心在连接被断开之前发送一个小数据包，以保持连接不被断开）、支持断线自动重连、自动重拨号等特点。

4）支持参数配置，永久保存GPRS DTU作为一种通信设备，其应用场合十分广泛。

在不同的应用中，数据中心的IP地址及端口号，串口的波特率等都是不同的。

因此，GPRS DTU都应支持参数配置，并且将配置好的参数保存内部的永久存储器件内（一般为FLASH 或EEPROM等）。

一旦上电，就自动按照设置好的参数进行工作。

GPRS DTU的扩展功能：较为专业的GPRS DTU还提供一些扩展功能，主要包括：支持数据中心域名解析、支持远程参数配置/远程固件升级、支持远程短信/电话唤醒、支持本地串口固件升级、提供短信通道、提供DTU在线／离线指示等。

前言上海詹佛斯信息科技有限公司推出的GPRS/CDMA数据传输终端，简称DTU,是利用现有的GPRS（中国移动）或CDMA（中国联通）无线网络的数据业务，将用户数据通过无线网络进行传输的产品。

DTU无线通讯终端的出现，适应了远距离数据传输通讯的要求，尤其适合数据采集点分散、位置偏远、无人职守、有线通讯安装施工不便、成本高的行业，例如气象、环保、水利、电力、石油管线监控、城市管网监控、工业监控、交通以及POS机智能零售业等，极大提高了数据通讯能力，节约人力物力成本，实现了数据通讯的跨越。

一、DTU的主要功能：1.永远在线；DTU数据终端能够保持与GPRS/CDMA网络的连接，能够实时检测网络的状态保持通讯链路畅通；2.自动拨号；当由于网络或外部电源关闭等原因造成DTU与网络链路中断时，DTU能够自动发起拨号，重新与网络指定IP建立连接。

3.透明传输；所谓透明传输是指用户数据通过网络传输以后，到达串口端是严格按照数据原码输出的，不需要用户进行协议解码等处理。

4.标准UDP/TCP数据传输；用户可以根据数据的特点选择使用通讯协议，UDP协议是“无链接的数据传输协议”，TCP 协议是“可靠的数据传输协议”；选择UDP进行数据传输时，数据通常具有可再现性、丢失数据不影响全局的特点，例如对温度、压力、流量、GPS位置信息等采集数据。

选择TCP进行数据传输时，通常数据是要求完整的，不可或缺的数据。

5.固定IP和支持动态域名；DTU不但支持与固定IP建立连接，还能够支持动态域名解析，此特点为没有固定IP的用户使用DTU提供了解决方案.二、GFSPP03-G的特点我公司的GFSPP03-G型DTU，除了具有以上功能以外，还具有以下特点：1.支持RS232和RS485通讯接口；2.支持波特率范围300~115200BPS;3.宽电压范围，支持电压DC9~36V,电源反接保护；4.高速ARM7内核CPU,数据缓存可达64K;5.内置硬件看门狗，可实现DTU异常保护,不死机;6.内嵌协议栈，支持网络点对点协议；7.同时支持公网拨号和专网拨号；8.可支持多数据中心通讯；9.抗电磁干扰设计，金属外壳屏蔽干扰源；10.只需一次初始化设置，DTU将永远记录设置不丢失；11.支持通过串口进行固件升级；其他增强功能：1.支持短信发送或拨号开关机；2.支持定时数据采集与发送；3.可定义网络指令控制和设置DTU；4.支持网络查询命令；三、GFSPP03-G 参数1.处理器CPU:PHILIPS ARM7;2.GPRS 模块：MC35/39,GTM900B;3.CDMA 模块：CM320;4.数据内存：64K;5.电源电压：DC9V~36;6.工作环境温度：-30~70℃；7.电流：待机<60mA,发射<2A;8.平均功率：<2W;9.支持频段：GPRS,900/1800/1900MHz;CDMA,800MHz;10.天线接口：SMA 射频阴头；11.通讯接口：RS232：标准串口无流控；RS485:自定义接口；12.外型尺寸：120X 65X 27mm;四、GFSPP03-G 接口定义GFSPP03-G 型DTU 如右图：1.电源插座2.数据端口（RS232/485）RS232定义：2——TXD 3——RXD5——GNDRS485定义：8——RT+;9——RT-;3.GPRS 天线4.指示灯——电源指示；——设置状态指示；——数据传输指示；——DTU 在线指示；5.SIM 卡插座6.设置/运行拨码进入设置状态，先把拨码拨向SIM 卡一侧，接通电源既进入设置状态；拨码拨向另外一侧DTU 开始运行，拨号到指定IP.123456五、GFSPP03-G初始化设置在正式使用DTU之前，需要对DTU做一些初始化工作，主要包括以下主要内容：首先，进行拨号设置，通常接入网络要求DTU对接入点名称、用户名、密码和拨号进行设置，注意设置时区分输入大小写；其次，对目标IP和目标端口及协议类型进行设置，这是数据通讯的必要条件；对于没有固定IP的用户，需要先申请动态域名，以动态域名解析的方式与中心端建立网络连接；选择最有效合适的通讯方式能够提供数据通讯的效率；再次，需要对用户串口波特率进行设置，要保持DTU与用户设备串口波特率一致才能正确无误的进行数据传输；最后，根据网络情况适当设置心跳时间间隔；如有必要区分DTU还要设置不同的DTU 设备ID号。

无线物联网M2M DTUModem GSM/SMS/GPRS/3G/4G无线物联网M2M Modem无线数据传输设备DTUD222/D223说明书版本：V1.1型号：D222/D223日期：2020-5-26版权：深圳市金鸽科技有限公司网址：前言感谢您使用深圳市金鸽科技有限公司的D22x系列GSM/短信/GPRS/3G/4G IOT M2M Modem DTU，阅读本产品说明书能让您快速掌握本产品的功能和使用方法。

版权声明本说明书指所有权由深圳市金鸽科技有限公司所有。

未经本公司之书面许可，任何单位和个人无权以任何形式复制、传播和转载本手册之任何部分，否则一切后果由违者自负。

免责声明由于运营商升级网络造成设备无法继续使用的，本公司不能提供免费的升级服务。

由于特殊原因造成运营商网络服务中断时，本将无法正常工作，本公司不承担由此带来的后果。

本产品主要用于基于GSM/短信/GPRS/3G/4G网络的数据传输应用，请按照说明书提供的参数和技术规格使用，同时请注意无线电产品特别是GSM/3G/4G产品使用时应该关注的注意事项，本公司不承担由于不正常使用或不恰当使用本产品造成的财产或人身伤害。

修订记录日期文档版本说明作者2017年04月17日V1.0初版KG字体目录1产品简介 (4)1.1概述 (4)1.2典型应用 (6)1.3安全说明 (7)1.4包装清单 (7)1.5功能特点 (9)1.6技术参数 (10)1.7设备选型 (11)2硬件说明 (12)2.1外形尺寸 (12)2.2LED指示灯 (12)2.3接口定义 (13)2.4SIM卡 (14)2.5电源开关/升级按钮 (14)2.6天线接口 (15)3产品安装 (15)3.1壁挂式 (15)3.2导轨式 (16)4参数配置 (16)4.1配置前准备 (16)4.1.1驱动安装 (16)4.1.2查找端口号 (16)4.1.3登录配置软件 (17)4.2基本信息 (18)4.3号码设置 (23)4.4数据网络设置 (23)4.5串口设置 (25)4.6定时器设置 (26)4.7调试窗口以及调试工具 (26)4.8系统 (27)4.8.1导出配置 (27)4.8.2导入配置 (27)4.8.3初始化/重置 (27)5短信功能 (28)6升级固件 (28)7保修条款 (29)8技术支持 (29)9附录A短信指令集 (29)1产品简介1.1概述GSM GPRS3G4G IoT M2M Modem DTU D223是一款稳定性以及性价比非常高的无线物联网数据传输终端（DTU），利用公用GSM/SMS/GPRS/3G/4G无线网络为用户提供无线长距离稳定可靠的短信以及数据传输功能。

GPRSCDMA3G无线数据传输终端一、产品概述CAIMORE DTU（Data Transfer Unit，全称数据传输单元，本文简称DTU）为用户提供高速、永远在线、TCP/UDP 透明数据传输的工业级无线终端设备。

产品采用高速高性能工业级ARM9 嵌入式处理器或者X86 架构高性能嵌入式处理器，以实时操作系统为软件支撑平台，超大内存，内嵌自主知识产权的TCP/IP 协议栈，为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换、虚拟专用网络的系统应用。

针对网络流量控制的用户，DTU 产品支持语音，短信，数据触发上线以及超时自动断线的功能。

同时也支持双数据中心备份，以及多数据中心同步接收数据等功能。

二、系统组成3150/6550/8150/8250/8350 系列DTU 系统有下列组成部分：1、32 位ARM9 处理器2、64MB SDRAM & 8MB Flash3、高性能工业级无线模块3160/6560 系列DTU 系统有下列组成部分：1、X86 架构RDC 处理器2、32KB SDRAM & 512KB Flash3、高性能工业级无线模块3180 系列DTU 系统有下列组成部分：1、32 位ARM7 处理器2、400KB ROM & 400KB File System ROM & 100KB RAM3、高性能工业级无线模块三、、产品特点1.支持TCPUDP 全透明方式数据传输或者UDP 全透明方式数据传输2.三层系统保护：在原来两级（软件保护+CPU 内置看门狗保护，外置硬件看门狗保护）3.系统保护的基础上，增加一级系统监测保护SWP（System Watch Protect），解决了业内”假在线”，”假死机”，”当机”等疑难问题。

4.高速处理CPU：采用高速ARM9 的工业级CPU，可以更加高速地处理各种协议数据转换，规避因CPU 处理速度慢而导致的数据重传和丢失等问题。

配电柜DTU远程测控终端GPRS无线数传
方案需求
 随着经济的快速发展，各行业对电力质量的要求越来越高，每次供电故障都造成巨大的损失。

供电稳定性、可靠性等问题直接影响着人们生活水平、交通安全等民生问题，甚至直接影响社会经济发展。

因此，我们需要一种能对供电系统进行实时监测与控制方案，来实现配电网自动化，以提高配电网的自动化水平，实现对供电故障的快速反应，迅速处理，及时恢复供电，为广大电力用户不间断的提供优质电能。

 技术部署
 欣仰邦工业等级无线数据终端电力101规约与电力104规约的协议转换功能。

通信终端通过电力专网与主站建立通信连接，将电力局主站下发的命令转发给二次设备，将二次设备状态信息等数据传输到电力局主站。

 方案优点
 ★实现配电网络的数据采集与控制、故障处理等功能；
 ★实现馈线自动化；
 ★提高系统可靠性，减少故障，降低损失；
 ★缩减故障排除时间，快速恢复供电，减少损失；
 ★提高服务质量，改善用户服务水平；
 ★自动化系统配电，提高效率；
 ★降低系统运行成本。
