东大《电力系统分析》离线作业

【东北大学】21春学期《电力系统分析》在线平时作业1 注：本材料是东北大学2021年春季课程辅导资料，仅作为学习参考！！！
一、单选题 (共 20 道试题,共 100 分)
1.提高线路的额定电压等级，将有助于提高系统的（）
【A.】稳定性
【B.】参数对称性
【C.】线性
【D.】非线性
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:A
2.电力网某条线路额定电压为UN=110KV，则它表示的是( )
【A.】相电压
【B.】3倍相电压
【C.】线电压
【D.】3倍线电压
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:C
3.线电压是相电压的（）
【A.】1倍
【B.】2倍
【C.】{此题目不显示}倍
【D.】3倍
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:C
4.大扰动后，减少原动机出力的主要目的是为了提高系统的( )
【A.】暂态稳定
【B.】静态稳定
【C.】电压稳定
【D.】经济性
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:A
5.一般情况,线路的正序电抗x(1)与负序电抗x(2)的大小关系为（）
【A.】x(1)>x(2)
【B.】x(1)<x(2)
【C.】x(1)=x(2)
【D.】x(1)<<x(2)
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:C。

《电力系统分析》习题三答案一、单项选择题（本大题共30小题，每小题2分，共60分）1、近似计算法中，变压器的变比应采用（ C ）。

A、实际变比；B、额定变比；C、平均额定变比。

2、凸极同步发电机a、b、c坐标下的磁链方程中，互电感系数变化周期与转子转动周期一致的是（ A ）。

A、定子和转子绕组互感系数；B、定子各相绕组互感系数；C、转子各绕组互感系数。

3、励磁绕组与D轴阻尼绕组间的互感系数，励磁绕组与Q轴阻尼绕组间的互感系数分别是（ B ）。

A、变数，常数；B、常数，变数；C、变数，变数。

4、已知：如取，则计算派克变换后的电压为（ A ）。

其中派克变换矩阵为：A、；B、；C、。

5、在不计各元件电阻情况下,无限大功率电源供电发生三相短路时，取得最大非周期分量起始值的条件是（ B ）。

A、短路前负载，短路发生在电压瞬时值过零瞬间；B、短路前空载，短路发生在电压瞬时值过零瞬间；C、短路前负载，短路发生在电压瞬时最大值瞬间。

6、同步发电机直轴电抗三者之间的大小关系为（ A ）。

7、同步发电机空载下突然三相短路时，不计阻尼回路的短路电流初始值为（ C ）A、B、C、8、有关无限大功率电源的说法，不正确的是（ C ）。

A、无限大功率电源的端电压和频率保持恒定，内阻抗为零；B、发生三相短路时候，短路电路中包含有基频交流分量和衰减的非周期分量；C、基频交流分量不衰减，非周期分量也不衰减。

9、同步发电机，三种电势之间的大小关系为( A )A、；B、；C、。

10、冲击系数的数值变化范围是( B )。

A、0≤≤1；B、1≤≤2；C、2≤≤3。

11、短路容量()等于短路电流中( A )值与短路处工作电压与三者乘积。

A、次暂态电流的有效值；B、次暂态电流振幅；C、稳态电流的有效值。

12、已知发电机d、q轴的同步电抗，负载的电压，电流，则次暂态电动势为（A ）。

A、1.023；B、1.103；C、1.223。

13、已知发电机短路前满载运行，以本身额定值为基准的标么值参数为U(0)=1、I(0)=1、(0)=0.8、=0.125。

[东北大学]20秋学期《电力系统分析》在线平时作业3
提示：本科目只有一套试卷，请认真比对题目，确定是不是您需要的科目！！！
一、单选题 (共 20 道试题,共 100 分)
1.利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是( )
A.P—Q分解法高于牛顿—拉夫逊法
B.P—Q分解法低于牛顿—拉夫逊法
C.无法比较
D.两种方法一样
提示：请认真阅读以上题目，并作出选择
【本题正确选择】：B
2.当系统中发生a相接地短路时，故障处的a相电压为( )
{图}
A.A
B.B
C.C
D.D
提示：请认真阅读以上题目，并作出选择
【本题正确选择】：D
3.理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期( )
A.常数
B.&pi;
C.2&pi;
D.3&pi;
提示：请认真阅读以上题目，并作出选择
【本题正确选择】：B
4.无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度（）
A.B、C三相相同
B.只有A、B两相相同
C.只有B、C两相相同
D.只有A、C两相相同
提示：请认真阅读以上题目，并作出选择
【本题正确选择】：A
5.理想同步发电机机端突然发生三相短路的瞬间，三相绕组的初始磁链大小( )
A.增大
B.减少
C.不变
D.都不对
提示：请认真阅读以上题目，并作出选择。

学习中心：院校学号：姓名
东北大学继续教育学院
电力系统分析试卷（作业考核线下）B卷（共 6 页）
注：请您单面打印，使用黑色或蓝色笔，手写完成作业。

杜绝打印，抄袭作业。

一、选择题(每题2分，共30分)
1、采用分裂导线的目的是（ A ）
A.减小电抗
B.增大电抗
C.减小电纳
D.增大电阻
2、应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）
A.整步功率系数大于零
B.整步功率系数小于零
C.最大减速面积大于加速面积
D.最大减速面积小于加速面积
3、对于供电可靠性，下述说法中正确的是（ D ）。

A．所有负荷都应当做到在任何情况下不中断供电；
B．一级和二级负荷应当在任何情况下不中断供电；
C．除一级负荷不允许中断供电外，其它负荷随时可以中断供电；
D．一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

课程名称: 电力系统分析 1。

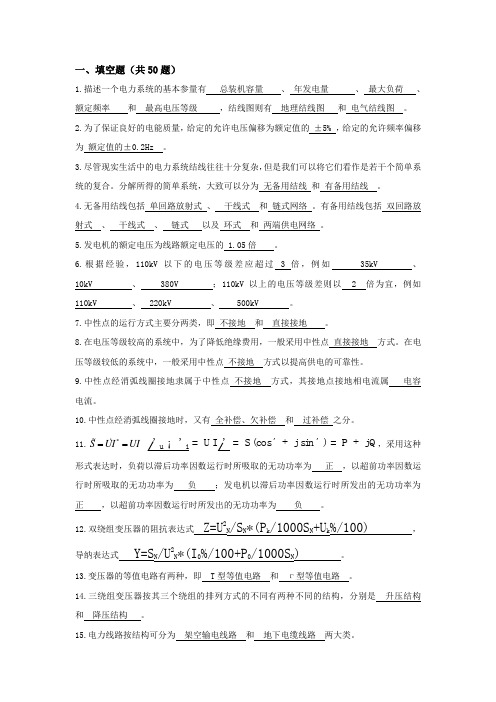

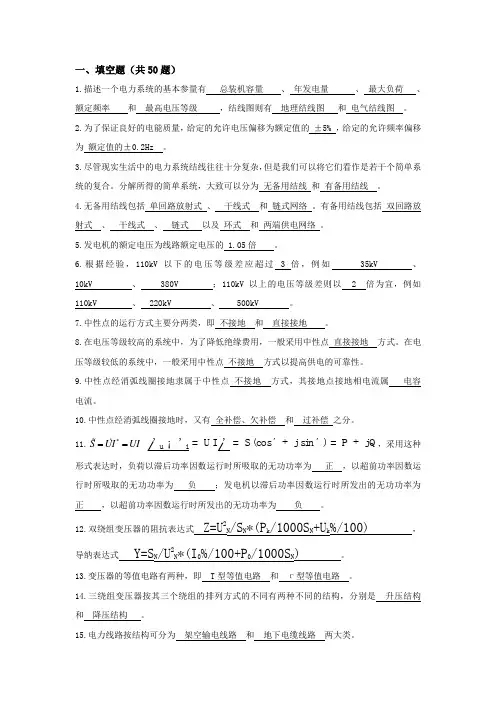

一、填空题（共50题）1.描述一个电力系统的基本参量有 总装机容量 、 年发电量 、 最大负荷 、 额定频率 和 最高电压等级 ，结线图则有 地理结线图 和 电气结线图 。

2.为了保证良好的电能质量，给定的允许电压偏移为额定值的 ±5% ，给定的允许频率偏移为 额定值的±0.2Hz 。

3.尽管现实生活中的电力系统结线往往十分复杂，但是我们可以将它们看作是若干个简单系统的复合。

分解所得的简单系统，大致可以分为 无备用结线 和 有备用结线 。

4.无备用结线包括 单回路放射式 、 干线式 和 链式网络 。

有备用结线包括 双回路放射式 、 干线式 、 链式 以及 环式 和 两端供电网络 。

5.发电机的额定电压为线路额定电压的 1.05倍 。

6.根据经验，110kV 以下的电压等级差应超过 3 倍，例如 35kV 、 10kV 、 380V ；110kV 以上的电压等级差则以 2 倍为宜，例如 110kV 、 220kV 、 500kV 。

7.中性点的运行方式主要分两类，即 不接地 和 直接接地 。

8.在电压等级较高的系统中，为了降低绝缘费用，一般采用中性点 直接接地 方式。

在电压等级较低的系统中，一般采用中性点 不接地 方式以提高供电的可靠性。

9.中性点经消弧线圈接地隶属于中性点 不接地 方式，其接地点接地相电流属 电容 电流。

10.中性点经消弧线圈接地时，又有 全补偿、欠补偿 和 过补偿 之分。

11.*S UI UI == 'u ¡'i =U I '=S(cos'+js in ')=P +jQ ，采用这种形式表达时，负荷以滞后功率因数运行时所吸取的无功功率为 正 ，以超前功率因数运行时所吸取的无功功率为 负 ；发电机以滞后功率因数运行时所发出的无功功率为 正 ，以超前功率因数运行时所发出的无功功率为 负 。

12.双绕组变压器的阻抗表达式 Z=U2N /S N *(P k /1000S N +U k %/100) ，导纳表达式 Y=S N /U 2N *(I 0%/100+P 0/1000S N ) 。

20秋学期《电力系统分析》在线平时作业2
学校：东北大学学期：2020年秋季
一、单选题 (共 20 道试题,共 100 分)
1.两相短路故障是一种（）
A.对称故障
B.不对称故障
C.纵向故障
D.斜向故障
[本题正确选择]：B
2.系统中无功功率不足，会造成( )
A.频率上升
B.频率下降
C.电压上升
D.电压下降
[本题正确选择]：D
3.从短路点向系统看进去的正序、负序、零序等值网络为有源网的是（）
A.零序
B.负序
C.正序
D.零序和负序
[本题正确选择]：C
4.系统发生两相短路故障时，复合序网的连接方式为（）
A.正序、负序、零序并联
B.正序、负序并联、零序网开路
C.正序、零序并联、负序开路
D.零序、负序并联，正序开路
[本题正确选择]：A
5.电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是( )
A.电压、电流
B.线电压、三相功率
C.相电压、三相功率
D.电流、电抗
[本题正确选择]：B
6.有功功率最优分配的准则是( )
A.按等耗量微增率分配
B.按等比耗量。

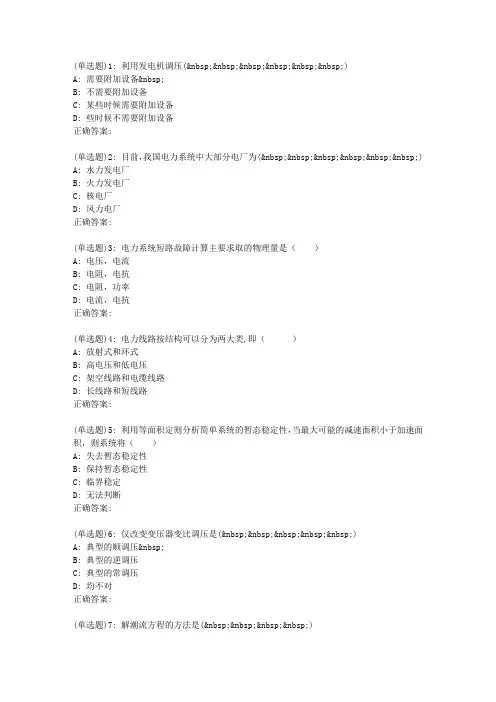

(单选题)1: 利用发电机调压(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: 需要附加设备&nbsp;B: 不需要附加设备C: 某些时候需要附加设备D: 些时候不需要附加设备正确答案:(单选题)2: 目前，我国电力系统中大部分电厂为(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;) A: 水力发电厂B: 火力发电厂C: 核电厂D: 风力电厂正确答案:(单选题)3: 电力系统短路故障计算主要求取的物理量是（）A: 电压，电流B: 电阻，电抗C: 电阻，功率D: 电流，电抗正确答案:(单选题)4: 电力线路按结构可以分为两大类,即（）A: 放射式和环式B: 高电压和低电压C: 架空线路和电缆线路D: 长线路和短线路正确答案:(单选题)5: 利用等面积定则分析简单系统的暂态稳定性，当最大可能的减速面积小于加速面积，则系统将（）A: 失去暂态稳定性B: 保持暂态稳定性C: 临界稳定D: 无法判断正确答案:(单选题)6: 仅改变变压器变比调压是(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: 典型的顺调压&nbsp;B: 典型的逆调压C: 典型的常调压D: 均不对正确答案:(单选题)7: 解潮流方程的方法是(&nbsp;&nbsp;&nbsp;&nbsp;)A: 解析法&nbsp;B: 数值方法&nbsp;C: 手算法&nbsp;D: 对数法正确答案:(单选题)8: abc坐标系下，理想同步发电机，定、转子绕组间的互感系数变化周期为(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: AB: BC: CD: D正确答案:(单选题)9: 三相短路的附加电抗等于(&nbsp;&nbsp;&nbsp; )A: 0B: Z2&sum;+Z0&sum;C: Z2&sum;&nbsp;D: Z2&sum;//Z0&sum;正确答案:(单选题)10: 当系统中发生a相接地短路时，故障处的a相电压为(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: AB: &nbsp;BC: CD: D正确答案:(单选题)11: 理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期(&nbsp;&nbsp;&nbsp; )A: 常数B: &pi;C: 2&pi;D: 3&pi;正确答案:(单选题)12: 无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度（）A: A、B、C三相相同&nbsp;B: 只有A、B两相相同C: 只有B、C两相相同D: 只有A、C两相相同正确答案:(单选题)13: 同步调相机可以向系统中(&nbsp;&nbsp;&nbsp; )A: 发出感性无功B: 吸收感性无功C: 只能发出感性无功D: 既可为1，也可为2正确答案:(单选题)14: 发电机同步电抗xd暂态电抗xd&prime;次暂态电抗xd&Prime;之间的数值关系为(&nbsp;&nbsp;&nbsp; )A: xd&gt;xd&prime;&gt;xd&Prime;&nbsp;B: &nbsp;xd&gt;xd&prime;&lt;xd&Prime;C: xd&lt;xd&prime;&lt;xdD: &nbsp;xd&lt;xd&prime;&gt;xd&Prime;正确答案:(单选题)15: 电力系统电压的单位常采用（）A: WB: kVC: AD: &Omega;正确答案:(单选题)16: 负荷的单位调节功率可以表示为（）A: AB: BC: CD: D正确答案:(单选题)17: 简单系统的输送功率极限为200MW，若目前输送功率为100MW，则静态稳定储备系数为(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: 50％B: 100MWC: 200MWD: 100％正确答案:(单选题)18: 潮流方程是(&nbsp;&nbsp;&nbsp;&nbsp;)A: 代数方程B: 微分方程C: 代数方程组&nbsp;&nbsp;D: 微分方程组正确答案:(单选题)19: 中性点不接地系统发生单相金属性接地故障，中性点对地电位升高为（）A: AB: BC: CD: D正确答案:(单选题)20: 在电力系统潮流计算中，PV节点的待求量是（）A: Q、&delta;B: P、Q&nbsp;&nbsp;C: P、Q&nbsp;&nbsp;D: P、V正确答案:(单选题)1: 利用发电机调压(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: 需要附加设备&nbsp;B: 不需要附加设备C: 某些时候需要附加设备D: 些时候不需要附加设备正确答案:(单选题)2: 目前，我国电力系统中大部分电厂为(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;) A: 水力发电厂B: 火力发电厂C: 核电厂D: 风力电厂正确答案:(单选题)3: 电力系统短路故障计算主要求取的物理量是（）A: 电压，电流B: 电阻，电抗C: 电阻，功率D: 电流，电抗正确答案:(单选题)4: 电力线路按结构可以分为两大类,即（）A: 放射式和环式B: 高电压和低电压C: 架空线路和电缆线路D: 长线路和短线路正确答案:(单选题)5: 利用等面积定则分析简单系统的暂态稳定性，当最大可能的减速面积小于加速面积，则系统将（）A: 失去暂态稳定性B: 保持暂态稳定性C: 临界稳定D: 无法判断正确答案:(单选题)6: 仅改变变压器变比调压是(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: 典型的顺调压&nbsp;B: 典型的逆调压C: 典型的常调压D: 均不对正确答案:(单选题)7: 解潮流方程的方法是(&nbsp;&nbsp;&nbsp;&nbsp;)A: 解析法&nbsp;B: 数值方法&nbsp;C: 手算法&nbsp;D: 对数法正确答案:(单选题)8: abc坐标系下，理想同步发电机，定、转子绕组间的互感系数变化周期为(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: AB: BC: CD: D正确答案:(单选题)9: 三相短路的附加电抗等于(&nbsp;&nbsp;&nbsp; )A: 0B: Z2&sum;+Z0&sum;C: Z2&sum;&nbsp;D: Z2&sum;//Z0&sum;正确答案:(单选题)10: 当系统中发生a相接地短路时，故障处的a相电压为(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: AB: &nbsp;BC: CD: D正确答案:(单选题)11: 理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期(&nbsp;&nbsp;&nbsp; )A: 常数B: &pi;C: 2&pi;D: 3&pi;正确答案:(单选题)12: 无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度（）A: A、B、C三相相同&nbsp;B: 只有A、B两相相同C: 只有B、C两相相同D: 只有A、C两相相同正确答案:(单选题)13: 同步调相机可以向系统中(&nbsp;&nbsp;&nbsp; )A: 发出感性无功B: 吸收感性无功C: 只能发出感性无功D: 既可为1，也可为2正确答案:(单选题)14: 发电机同步电抗xd暂态电抗xd&prime;次暂态电抗xd&Prime;之间的数值关系为(&nbsp;&nbsp;&nbsp; )A: xd&gt;xd&prime;&gt;xd&Prime;&nbsp;B: &nbsp;xd&gt;xd&prime;&lt;xd&Prime;C: xd&lt;xd&prime;&lt;xdD: &nbsp;xd&lt;xd&prime;&gt;xd&Prime;正确答案:(单选题)15: 电力系统电压的单位常采用（）A: WB: kVC: AD: &Omega;正确答案:(单选题)16: 负荷的单位调节功率可以表示为（）A: AB: BC: CD: D正确答案:(单选题)17: 简单系统的输送功率极限为200MW，若目前输送功率为100MW，则静态稳定储备系数为(&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;)A: 50％B: 100MWC: 200MWD: 100％正确答案:(单选题)18: 潮流方程是(&nbsp;&nbsp;&nbsp;&nbsp;)A: 代数方程B: 微分方程C: 代数方程组&nbsp;&nbsp;D: 微分方程组正确答案:(单选题)19: 中性点不接地系统发生单相金属性接地故障，中性点对地电位升高为（）A: AB: BC: CD: D正确答案:(单选题)20: 在电力系统潮流计算中，PV节点的待求量是（）A: Q、&delta;B: P、Q&nbsp;&nbsp;C: P、Q&nbsp;&nbsp;D: P、V正确答案:。

东大19秋工厂供电及节能技术I A)离线作业参考答案研究中心。

院校。

学号。

姓名：工厂供电及节能技术I 试卷（作业考核线下）A卷总分题号得分一、判断题（2分/题，共20分）1.变电所拥有变换电压的功能。

(√)2.电网（线路）的额定电压是始端与末端电压的算术平均值。

(√)3.居民生活用电属于一级负荷。

(×)4.变压器的有功功率损耗包括铁损和铜损两部分。

(√)5.高压深入负荷中心的直降配电方式仍然需要建设总降压变电所。

(×)6.照明设备属于短时工作制设备。

(×)7.短路的形式有三相短路、两相短路、单相短路、两相接地短路。

(√)8.在三相系统中，三相短路在中性点直接接地系统中发生的概率最高。

(×)9.变压器的差动保护主要是利用故障时产生的不平衡电流来动作的。

(√)10.对于铝裸线，通常其载流量是同样截面的铝芯绝缘线的1.5倍。

(√)二、选择题（2分/题，共40分）1.小接地电流系统包括（C）A。

中性点不接地和中性点直接接地B。

中性点直接接地C。

中性点经阻抗接地中性点不接地2.发电机的额定电压一般高于同级电网电压（B）A。

2.5% B。

5% C。

10% D。

5%或10%3.电力变压器一次绕组直接与发电机相连时的额定电压（A）A。

高于同级电网额定电压5% B。

等于同级电网额定电压C。

低于同级电网额定电压5% D。

高于同级电网额定电压10%4.在配电设计中，通常采用（B）的最大平均负荷作为按发热条件选择电器或导体的依据。

A。

20min B。

30min C。

60min D。

90min5.电焊机的设备功率是指将额定功率换算到负载持续率为（D）时的有功功率。

A。

15％ B。

25％ C。

50％ D。

100％6.下列对尖峰电流的说法错误的是（C）A。

是持续时间1－2s的短时最大负荷电流B。

用来来选择熔断器和低压断路器C。

用于相间短路灵敏度的校验D。

用来整定继电保护装置及检验电动机自启动条件等7.当某一用电设备给定瞬间的端电压为额定电压的1.1倍时电压偏差为（B）A。
