铜铝排载流量快速查询以及计算口诀精选文档

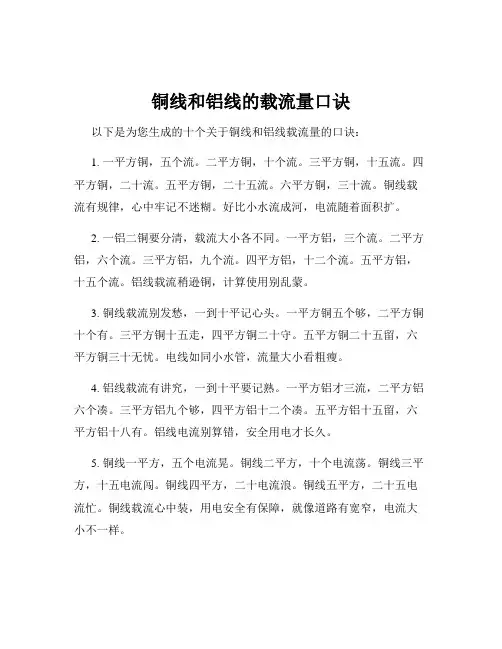

铜线和铝线的载流量口诀以下是为您生成的十个关于铜线和铝线载流量的口诀：1. 一平方铜，五个流。

二平方铜，十个流。

三平方铜，十五流。

四平方铜，二十流。

五平方铜，二十五流。

六平方铜，三十流。

铜线载流有规律，心中牢记不迷糊。

好比小水流成河，电流随着面积扩。

2. 一铝二铜要分清，载流大小各不同。

一平方铝，三个流。

二平方铝，六个流。

三平方铝，九个流。

四平方铝，十二个流。

五平方铝，十五个流。

铝线载流稍逊铜，计算使用别乱蒙。

3. 铜线载流别发愁，一到十平记心头。

一平方铜五个够，二平方铜十个有。

三平方铜十五走，四平方铜二十守。

五平方铜二十五留，六平方铜三十无忧。

电线如同小水管，流量大小看粗瘦。

4. 铝线载流有讲究，一到十平要记熟。

一平方铝才三流，二平方铝六个凑。

三平方铝九个够，四平方铝十二个凑。

五平方铝十五留，六平方铝十八有。

铝线电流别算错，安全用电才长久。

5. 铜线一平方，五个电流晃。

铜线二平方，十个电流荡。

铜线三平方，十五电流闯。

铜线四平方，二十电流浪。

铜线五平方，二十五电流忙。

铜线载流心中装，用电安全有保障，就像道路有宽窄，电流大小不一样。

6. 铝线一平方，三个电流晃。

铝线二平方，六个电流荡。

铝线三平方，九个电流闯。

铝线四平方，十二个电流浪。

铝线五平方，十五个电流忙。

铝线载流要算准，电器使用才安稳。

7. 一平方的铜丝线，五个电流在里面。

二平方的铜丝线，十个电流跑得欢。

三平方的铜丝线，十五电流不犯难。

四平方的铜丝线，二十电流很悠闲。

五平方的铜丝线，二十五电流笑开颜。

记住铜线载流量，用电轻松又安全。

8. 一平方的铝丝线，三个电流慢慢转。

二平方的铝丝线，六个电流在打转。

三平方的铝丝线，九个电流不疲倦。

四平方的铝丝线，十二个电流连成片。

五平方的铝丝线，十五个电流常出现。

分清铝线载流量，用电知识记心间。

9. 铜线载流有门道，一平方来五个到。

二平方时十个妙，三平方有十五傲。

四平方是二十俏，五平方达二十五好。

电流如同小马车，线粗马多跑得牢。

铜排铝排电缆载流量计算公式及对照表载流量计算口诀载流量粗略算法导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半(2.5)。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

2. 说明口诀对各种截面的载流量(安)不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面(平方毫米)排列如下：1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、120、 150、185……(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面(平方毫米)，汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除 10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。

比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。

铜排载流量计算法简易记住任何规格的矩形母排的载流量b",<GX h+矩形母线载流量：k2 & (- @40℃时铜排载流量=排宽*厚度系数NX Ik O排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: ;qpz;Eiha[12-20，10-18，8-16，6-14，5-13，4-12] . , rgIuX双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）,f )"/ G`73层铜排[40℃]=2单层铜排[40℃] ` zI~a*t^=4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )cQm ^x铜排[40℃]= 铜排[25℃]*0.85 h&G/ 35_f铝排[40℃]= 铜排[40℃]/1.3 8pq: b<S例如求ＴＭＹ100*10载流量为：pX*> fz2!单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；1y x7BQ={ 双层：２（ＴＭＹ１００*１０）的载流量为：1nq $%pU M１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；=%// D三层：３（ＴＭＹ１００*１０）的载流量为：DrB"we+?１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］\d. GW9FV以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 60。

平放和立放时载流量不同.这是与有利散热否有关的.一般相差10%以下立放有利空气流通，横放散热差，特别是机械强度更差，一般不用。

就散热的这个方面，当母线宽度≤63时，平放是立着方0.95左右，当宽度≥63时，平放是立着方0.92左右40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12,3-11,2-10,1-8]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１0 =1860A ［查手册为１８６０Ａ]双层：2【100*10】的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×3 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm&sup2;） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263二、但实际上，在安装的时候，铜排的选择还要根据电气设备的引出排，比方说，设备的引出排宽度为40，一般就选择4*40的铜排。

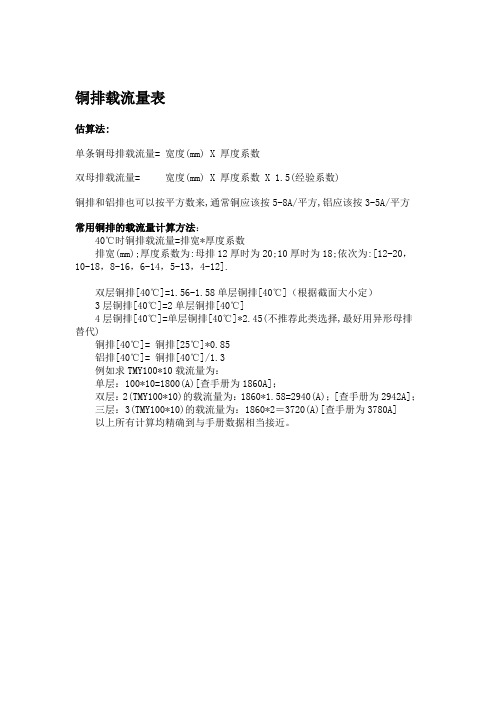

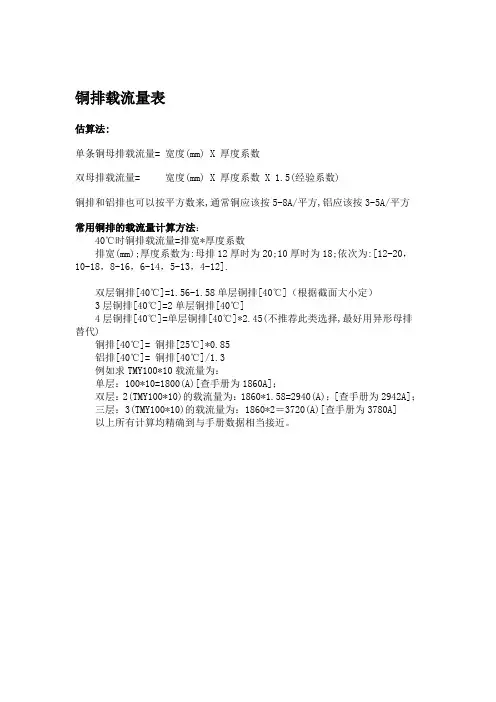

铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*10=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620。

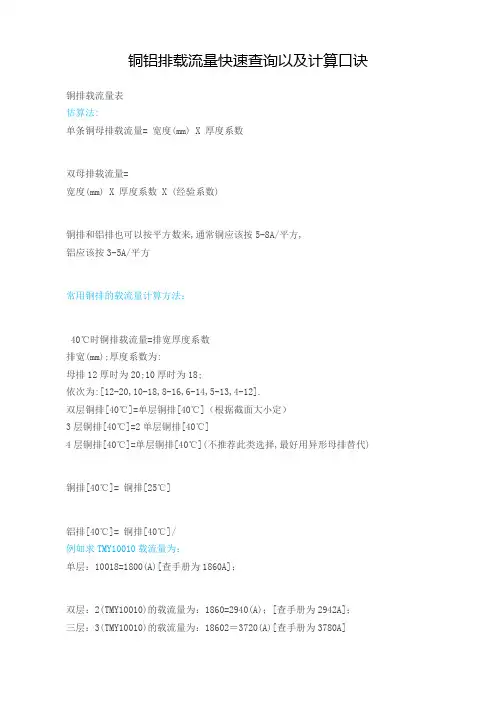

铜铝排载流量快速查询以及计算口诀铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量=宽度(mm) X 厚度系数 X (经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20,10-18,8-16,6-14,5-13,4-12].双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃](不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]铝排[40℃]= 铜排[40℃]/例如求TMY10010载流量为：单层：10018=1800(A)[查手册为1860A]；双层：2(TMY10010)的载流量为：1860=2940(A)；[查手册为2942A]；三层：3(TMY10010)的载流量为：18602＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近.另外,铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 (排厚 +A例如：153的40℃时载流量=15=1008的40℃时载流量=100=1650A双层载流量＝倍单层载流量三层载流量＝倍单层载流量铝铜排载流量的计算铝排电流要算快,排宽系数乘起来；厚三排宽乘十个,后四排宽乘十二.加一依次往上添,铜排再乘一点三.母线排的载流量与其截面大小有关.故可通过母线排的厚度和宽度尺寸,直接算出载流量.口诀指出,对一定厚度的铝排,它的载流量为排宽乘个系数即可.厚3毫米的铝排,载流量为排宽×10,厚4毫米的铝排载流量为宽×12.“加一依次往上添”说的是,厚度增加一毫米,宽度所乘的系数跟着加一,匆毫米厚的铝排开始,依次排列如下表：厚度（毫米） 3 4 5 6 8 10载流量（安）宽×10 宽×12 宽×13 宽×14 宽×16 宽×18注：铝排厚度没有7mm和9mm两个规格.例：求40×4母铝排载流量是多少解：根据口诀,厚4载流量为×12 故 40×12=480安例：求60×6铝母排载流量是多少解：60×14=840安“铜排再乘一点三”说的是铜排的载流量比同规格铝排要大三成.故求铜排载流量时,先视为铝排,按以上方法算出后,再乘即可.例：求50×13×=845安母排的载流量还与环境温度、多条母排并列、母排平放、竖放等因素有关.当一般环境温度经常高于250C或者做直流母线并列时,可按九折处理.交流2、3、4条母排并列使用时,可分别打8、7、6折.。

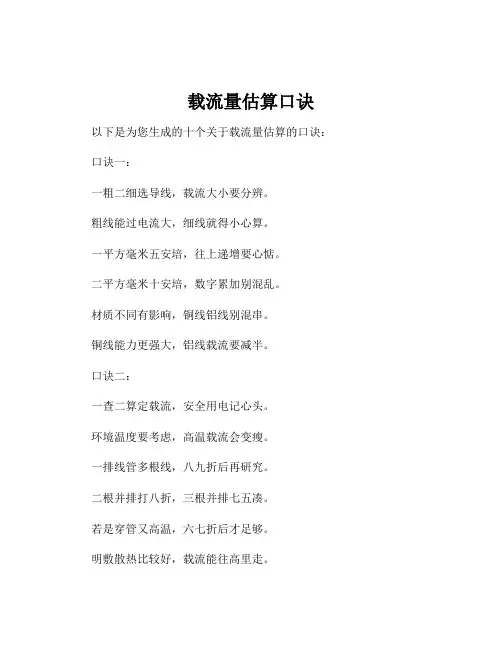

载流量估算口诀以下是为您生成的十个关于载流量估算的口诀：口诀一：一粗二细选导线，载流大小要分辨。

粗线能过电流大，细线就得小心算。

一平方毫米五安培，往上递增要心惦。

二平方毫米十安培，数字累加别混乱。

材质不同有影响，铜线铝线别混串。

铜线能力更强大，铝线载流要减半。

口诀二：一查二算定载流，安全用电记心头。

环境温度要考虑，高温载流会变瘦。

一排线管多根线，八九折后再研究。

二根并排打八折，三根并排七五凑。

若是穿管又高温，六七折后才足够。

明敷散热比较好，载流能往高里走。

口诀三：一观二思载流量，电线选择不迷茫。

十下五来百上二，二五三五四三界。

十平方下乘以五，一百平方上乘以二。

二十五、三十五，四三界里仔细瞅。

铜线升级算电流，铝线原级莫乱丢。

这样估算才靠谱，用电安全不用愁。

口诀四：一讲二懂载流法，小学同学不害怕。

裸线加半是关键，铜线升级别忘啦。

穿管温度八九折，干燥潮湿有变化。

口诀牢记在心中，安全用电乐万家。

电流大小算清楚，电器使用都不怕。

口诀五：一看二定算载流，心中有数不担忧。

单相千瓦四五安，三相千瓦两安培。

明敷暗敷不一样，倍数大小要明白。

明敷一点五倍起，暗敷还得再降来。

二倍一点五倍间，安全第一永记怀。

口诀六：一学二用估载流，简单方法记心头。

口诀虽好要灵活，实际情况多思谋。

铝线载流较保守，铜线表现更优秀。

线路长短也相关，长了电流要减扣。

用电知识常积累，未来生活乐无忧。

口诀七：一思二量载流情，电线选择要精明。

口诀帮助来估算，实际还得看情形。

电机千瓦两倍流，电热千瓦一点五。

高压电机三千伏，四个千瓦一安流。

六千千伏八千瓦，一安电流就足够。

口诀八：一探二究载流妙，轻松学会用电巧。

单相二百二十伏，一千瓦约四点五。

三相三百八十伏，一千瓦约两安数。

功率因数也相关，零点八时要记住。

估算虽然不精确，大致范围能守住。

口诀九：一忆二背载流诀，电线安全不破裂。

口诀简单又好记，用电知识常温习。

铝线截面倍数低，铜线截面倍数提。

倍数随着截面变，心中清晰不猜疑。

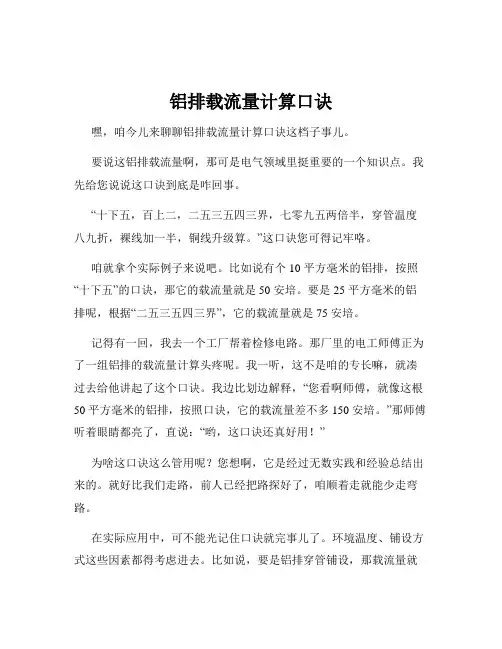

铝排载流量计算口诀嘿，咱今儿来聊聊铝排载流量计算口诀这档子事儿。

要说这铝排载流量啊，那可是电气领域里挺重要的一个知识点。

我先给您说说这口诀到底是咋回事。

“十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，裸线加一半，铜线升级算。

”这口诀您可得记牢咯。

咱就拿个实际例子来说吧。

比如说有个 10 平方毫米的铝排，按照“十下五”的口诀，那它的载流量就是 50 安培。

要是 25 平方毫米的铝排呢，根据“二五三五四三界”，它的载流量就是 75 安培。

记得有一回，我去一个工厂帮着检修电路。

那厂里的电工师傅正为了一组铝排的载流量计算头疼呢。

我一听，这不是咱的专长嘛，就凑过去给他讲起了这个口诀。

我边比划边解释，“您看啊师傅，就像这根50 平方毫米的铝排，按照口诀，它的载流量差不多 150 安培。

”那师傅听着眼睛都亮了，直说：“哟，这口诀还真好用！”为啥这口诀这么管用呢？您想啊，它是经过无数实践和经验总结出来的。

就好比我们走路，前人已经把路探好了，咱顺着走就能少走弯路。

在实际应用中，可不能光记住口诀就完事儿了。

环境温度、铺设方式这些因素都得考虑进去。

比如说，要是铝排穿管铺设，那载流量就得打个八九折。

为啥呢？因为管子里散热不好啊，电流通过时产生的热量不容易散出去，所以就得给载流量降降温。

还有啊，要是环境温度比较高，也得对载流量进行修正。

毕竟温度一高，铝排的电阻会变大，载流量自然就受影响啦。

总之，这铝排载流量计算口诀虽然好用，但咱得灵活运用，结合实际情况，才能保证电路的安全稳定运行。

可别死搬硬套，不然出了问题那可就麻烦喽！您瞧瞧，就这么个小小的口诀，里面的学问大着呢！希望您也能把它用得顺溜，在电气领域里游刃有余。

铜铝排载流量计算公式
一、（1）40℃时单层矩形铜母线的载流量Id（A）：
Id =（b+8.5）h
式中，b为母线厚度（mm）；
h为母线宽度（mm）；
（2）25℃时单层矩形铝母线的载流量Id（A）：
Id =（b+8.5）h
式中，b为母线厚度（mm）；
h为母线宽度（mm）；
二、40℃时双层铜母线与单层母线载流量载流量的关系式
I2=（1.56～15.8）Id
式中, I2为双层铜母线的载流量（A）；
Id为为单层铜母线的载流量（A）。

1.56～15.8为系数，一般100×10母线选1.58；80×10，80×8选
1.57,60×6选1.56。

三、40℃时3层铜母线与单层铜母线的载流量的关系式为
I3=2Id
式中, I3为四层铜母线的载流量（A）。

四、40℃时4层铜母线与单层铜母线的载流量的关系式为(不推荐此类选择,最好用异形母排替代)
I4=2.45Id
式中, I4为四层铜母线的载流量（A）。

（说明：2层及以上铜排是指两层母线间有等于母线厚度的空气间隙。

）
五、母线在环境温度为40℃时和环境温度为25℃时的换算关系为：
I40=0.85I25
式中, I40为40℃时母线的载流量（A）；I25为25℃时母线的载流量（A）。

六、相同规格的铜母线和铝母线在相同环境温度条件下载流量的换算关系为：I Cu=I Al*1.3 式中, ICu为铜母线的载流量；
IAl为铜母线的载流量。

所计算与手册数据相当接近,可以参考以上公式进行母线载流计算。

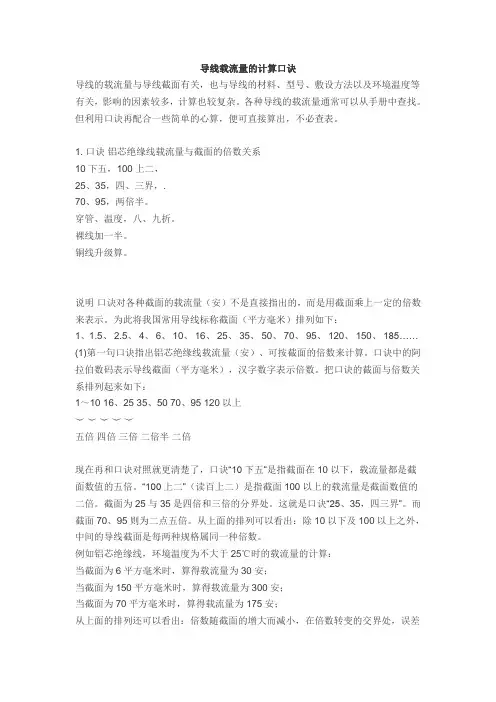

导线载流量的计算口诀导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。

比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。
