天融信防火墙简要配置步骤

天融信防火墙NGFW4000快速配置手册之勘阻及广创作目录一、防火墙的几种管理方式41．串口管理52．TELNET管理53．SSH管理64．WEB管理65．GUI管理7二、命令行经常使用配置81．系统管理命令(SYSTEM)8命令9功能9WEBUI界面操纵位置9二级命令名9V ERSION9系统版本信息9系统>基本信息9INFORMATION9当前设备状态信息9系统>运行状态9TIME9系统时钟管理9系统>系统时间9CONFIG9系统配置管理9管理器工具栏“保管设定”按钮9 REBOOT9重新启动9系统>系统重启9SSHD9SSH服务管理命令9系统>系统服务9TELNETD9TELNET服务管理9系统>系统服务命令9HTTPD9HTTP服务管理命9系统>系统服务令9MONITORD9MONITOR9服务管理命令无92．网络配置命令(NETWORK)9 3．双机热备命令(HA)94．定义对象命令(DEFINE)105．包过滤命令(PF)106．显示运行配置命令(SHOW_RUNNING)10 7．保管配置命令(SAVE)10三、WEB界面经常使用配置111．系统管理配置11A)系统 > 基本信息11B)系统 > 运行状态11C)系统 > 配置维护11D)系统 > 系统服务11E)系统 > 开放服务11F)系统 > 系统重启112．网络接口、路由配置11A)设置防火墙接口属性11B)设置路由123．对象配置14A)设置主机对象14B)设置范围对象14C)设置子网对象14D)设置地址组14E)自定义服务15F)设置区域对象15G)设置时间对象164．访问战略配置175．高可用性配置18四、透明模式配置示例20拓补结构：201．用串口管理方式进入命令行20 2．配置接口属性203．配置VLAN214．配置区域属性215．定义对象216．添加系统权限217．配置访问战略218．配置双机热备22五、路由模式配置示例23拓补结构：231．用串口管理方式进入命令行23 2．配置接口属性233．配置路由244．配置区域属性245．配置主机对象246．配置访问战略247．配置双机热备24一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式41．串口管理42．TELNET管理53．SSH管理54．WEB管理65．GUI管理7二、命令行常用配置121．系统管理命令(SYSTEM)12命令12功能12WEBUI界面操作位置12二级命令名12V ERSION12系统版本信息12系统>基本信息12INFORMATION12当前设备状态信息12系统〉运行状态12TIME12系统时钟管理12系统〉系统时间12CONFIG12系统配置管理12管理器工具栏“保存设定”按钮12REBOOT12重新启动12系统〉系统重启12SSHD12SSH服务管理命令12系统>系统服务12TELNETD12TELNET服务管理12系统>系统服务命令12HTTPD12HTTP服务管理命12系统〉系统服务令12MONITORD12MONITOR12服务管理命令无122．网络配置命令（NETWORK）133．双机热备命令(HA)134．定义对象命令(DEFINE）135．包过滤命令（PF)136．显示运行配置命令(SHOW_RUNNING）13 7．保存配置命令（SAVE)13三、WEB界面常用配置141．系统管理配置14A）系统〉基本信息14B)系统〉运行状态14C)系统> 配置维护15D)系统〉系统服务15E）系统〉开放服务16F）系统> 系统重启162．网络接口、路由配置16A)设置防火墙接口属性16B)设置路由183．对象配置20A)设置主机对象20B)设置范围对象21C)设置子网对象21D）设置地址组21E）自定义服务22F)设置区域对象22G)设置时间对象234．访问策略配置235．高可用性配置26四、透明模式配置示例28拓补结构：281．用串口管理方式进入命令行282．配置接口属性283．配置VLAN284．配置区域属性285．定义对象286．添加系统权限287．配置访问策略298．配置双机热备29五、路由模式配置示例30拓补结构：301．用串口管理方式进入命令行302．配置接口属性303．配置路由304．配置区域属性305．配置主机对象306．配置访问策略307．配置双机热备31一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

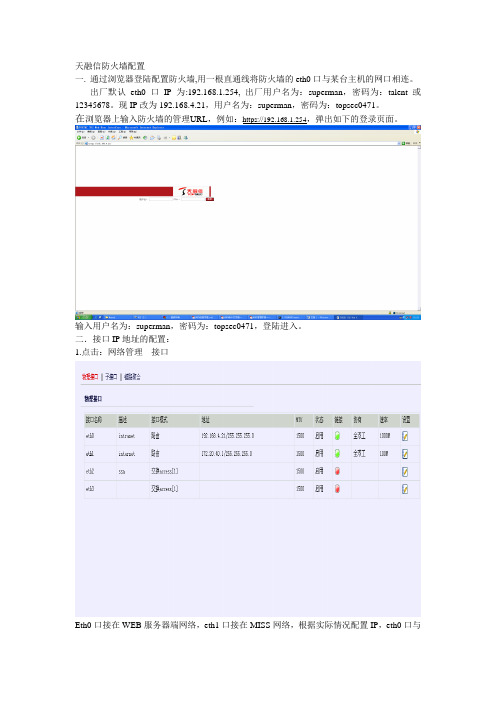

天融信防火墙配置一.通过浏览器登陆配置防火墙,用一根直通线将防火墙的eth0口与某台主机的网口相连。

出厂默认eth0口IP为:192.168.1.254, 出厂用户名为：superman，密码为：talent或12345678。

现IP改为192.168.4.21，用户名为：superman，密码为：topsec0471。

在浏览器上输入防火墙的管理URL，例如：https://192.168.1.254，弹出如下的登录页面。

输入用户名为：superman，密码为：topsec0471，登陆进入。

二．接口IP地址的配置：1.点击：网络管理---接口Eth0口接在WEB服务器端网络，eth1口接在MISS网络，根据实际情况配置IP，eth0口与web 服务器在同一网段，eth1口与miss网在同一网段。

现例：WEB服务器端在192.168.4.0/24网段，MISS网在172.20.40.0/24网段。

eth0口IP为192.168.4.21(WEB服务器实际IP为192.168.4.20)，eth1IP口为172.20.40.1。

接口模式选择：路由。

其余选项采用默认配置。

三．路由配置点击：网络管理----路由，现有四条路由是设备自身生成的路由，现例不牵扯到复杂网络带有路由器等相关网络设备，所以不需添加静态路由，只需将WEB服务器主机的网关设成：192.168.4.21既eth0口的IP，MISS网端的主机网关设成：172.20.40.1即eth1口的IP。

若遇复杂网络，则需添加路由关系，确保两端网络能相互PING通即可。

四．地址转换：1.配置转换对象：点击：资源管理----地址；点击：添加：该例需添加两个对象：wcj-web为实际WEB的IP地址，MAC地址为空。

Xnweb为转换后的IP地址为：172.20.40.3，该地址与MISS网的主机在同一网段，只要不被使用即可。

以后miss网的主机只需浏览：172.20.40.3，不需浏览192.168.4.20地址。

天融信防火墙配置步骤1. 登录天融信防火墙首先，需要通过浏览器访问天融信防火墙的管理地址，输入正确的用户名和密码进行登录。

2. 进入配置页面登录成功后，点击左侧导航栏中的“配置”，选择“网络”或“安全策略”，根据不同需求进行配置。

2.1 配置网络2.1.1 VLAN配置在天融信防火墙的“网络”界面中，选择“VLAN”进行配置。

首先需要新建一个VLAN，输入VLAN ID、VLAN名称等信息，并设置IP地址和子网掩码。

接下来，需要将新建的VLAN绑定到对应的物理接口上，以实现网络的隔离和控制。

2.1.2 VPN配置在天融信防火墙的“网络”界面中，选择“VPN”进行配置。

首先需要设置VPN基本信息，包括VPN名称、本地地址、远端地址等。

接下来，需要根据需要设置VPN的安全协议、身份验证方式等。

2.2 配置安全策略2.2.1 访问控制规则在天融信防火墙的“安全策略”界面中，选择“访问控制规则”进行配置。

首先需要添加新的规则，设置规则名称、源地址、目的地址、服务等信息，并设置允许或拒绝访问。

接下来，需要设置规则优先级、生效时间等。

2.2.2 NAT规则在天融信防火墙的“安全策略”界面中，选择“NAT规则”进行配置。

首先需要添加新的规则，设置规则名称、源地址、目的地址等信息，并设置源地址转换和目的地址转换。

接下来，需要设置规则优先级、生效时间等。

3. 保存配置并重启配置完成后，需要保存当前配置，并重启天融信防火墙以使配置生效。

重启后，可以通过检查网络、VPN、安全策略等功能是否正常来验证配置是否正确。

结论天融信防火墙作为一种重要的网络安全设备，需要进行正确的配置以保证网络的安全和可用性。

本文介绍了天融信防火墙的基本配置步骤，希望能够对读者有所帮助。

天融信防火墙NGFW4000快速配置手册之答禄夫天创作一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

通过 CONSOLE 口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置。

用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中。

这里将详细介绍如何通过 CONSOLE口连接到网络卫士防火墙：1）使用一条串口线（包含在出厂配件中），分别连接计算机的串口（这里假设使用 com1）和防火墙的 CONSOLE 口。

2）选择开始 > 程序 > 附件 > 通讯 > 超等终端，系统提示输入新建连接的名称。

3）输入名称，这里假设名称为“TOPSEC”，点击“确定”后，提示选择使用的接口（假设使用 com1）。

4）设置 com1 口的属性，依照以下参数进行设置。

5）成功连接到防火墙后，超等终端界面会出现输入用户名/密码的提示，如下图。

6）输入系统默认的用户名：superman 和密码：talent，即可登录到网络卫士防火墙。

登录后，用户就可使用命令行方式对网络卫士防火墙进行配置管理。

2．TELNET管理TELNET管理也是命令行管理方式，要进行TELNET管理，必须进行以下设置：1)在串口下用“pf service add name telnet area area_eth0addressname any”命令添加管理权限2)在串口下用“system telnetd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add192.168.1”命令添加管理IP地址4)5)最后输入用户名和密码进行管理命令行如图：3．SSH管理SSH管理和TELNET基本一至，只不过SSH是加密的，我们用如下步调管理：1)在串口下用“pf service add name ssh area area_eth0 addressnameany”命令添加管理权限2)在串口下用“system sshd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add192.168.1”命令添加管理IP地址4)5)最后输入用户名和密码进行管理命令行如图：4．WEB管理1)防火墙在出厂时缺省已经配置有WEB界面管理权限，如果没有，可用“pf service add name webui area area_eth0 addressname any”命令添加。

天融信防火墙NGFW4000快速配置手册一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

通过 CONSOLE 口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置。

用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中。

这里将详细介绍如何通过 CONSOLE口连接到网络卫士防火墙：1）使用一条串口线（包含在出厂配件中），分别连接计算机的串口（这里假设使用 com1）和防火墙的CONSOLE 口。

2）选择开始 > 程序 > 附件 > 通讯 > 超级终端，系统提示输入新建连接的名称。

3）输入名称，这里假设名称为“TOPSEC”，点击“确定”后，提示选择使用的接口（假设使用 com1）。

4）设置 com1 口的属性，按照以下参数进行设置。

/密码的提示，如下图。

6）输入系统默认的用户名：superman 和密码：talent，即可登录到网络卫士防火墙。

登录后，用户就可使用命令行方式对网络卫士防火墙进行配置管理。

2．TELNET管理TELNET管理也是命令行管理方式，要进行TELNET管理，必须进行以下设置：1)在串口下用“pf service add name telnet area area_eth0 addressname any”命令添加管理权限2)在串口下用“system telnetd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理IP地址4)然后用各种命令行客户端(如WINDOWS CMD命令行)管理：TELNET 192.168.1.2505)最后输入用户名和密码进行管理命令行如图：3．SSH管理SSH管理和TELNET基本一至，只不过SSH是加密的，我们用如下步骤管理：1)在串口下用“pf service add name ssh area area_eth0 addressname any”命令添加管理权限2)在串口下用“system sshd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理IP地址4)然后用各种命令行客户端(如putty命令行)管理：192.168.1.2505)最后输入用户名和密码进行管理命令行如图：4．WEB管理1)防火墙在出厂时缺省已经配置有WEB界面管理权限，如果没有，可用“pf service add name webui area area_eth0 addressname any”命令添加。

天融信配置手册引言天融信是一家专业的网络安全解决方案提供商，其产品被广泛应用于政府、金融、电信、教育、医疗、能源等行业。

本文将介绍天融信的常见配置手册，以帮助用户更好地使用和配置天融信产品。

配置天融信防火墙登录天融信防火墙管理界面1.打开浏览器，输入防火墙管理IP地址。

2.在登录界面输入用户名和口令，单击登录按钮。

默认用户名为admin，口令为T9msc&oB。

配置基本设置1.进入“网络配置 > 基本设置”界面。

2.配置防火墙管理口和外网口的IP地址的掩码。

3.点击“保存”按钮。

配置规则列表1.进入“规则管理 > 访问规则列表”界面。

2.点击“添加规则”按钮，创建新的规则。

3.设置访问规则列表的相关参数。

4.点击“保存”按钮。

配置用户认证1.进入“认证 > 用户认证”界面。

2.点击“添加用户”按钮，添加新用户。

3.输入用户名、密码、分组等信息。

4.点击“保存”按钮。

配置VPN1.进入“VPN > VPN服务”界面。

2.点击“添加VPN”按钮，创建新的VPN连接。

3.配置VPN的相关参数。

4.点击“保存”按钮。

配置天融信安全网关登录天融信安全网关管理界面1.打开浏览器，输入安全网关管理IP地址。

2.在登录界面输入用户名和口令，单击登录按钮。

默认用户名为admin，口令为T9msc&oB。

配置基本设置1.进入“网络配置 > 基本设置”界面。

2.配置安全网关管理口和外网口的IP地址的掩码。

3.点击“保存”按钮。

配置规则列表1.进入“规则管理 > 访问规则列表”界面。

2.点击“添加规则”按钮，创建新的规则。

3.设置访问规则列表的相关参数。

4.点击“保存”按钮。

配置用户认证1.进入“认证 > 用户认证”界面。

2.点击“添加用户”按钮，添加新用户。

3.输入用户名、密码、分组等信息。

4.点击“保存”按钮。

配置VPN1.进入“VPN > VPN服务”界面。

天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (4)1．串口管理 (4)2．TELNET管理 (5)3．SSH管理 (6)4．WEB管理 (7)5．GUI管理 (8)二、命令行常用配置 (13)1．系统管理命令(SYSTEM) (13)命令 (13)功能 (13)WEBUI界面操作位置 (13)二级命令名 (13)V ERSION (13)系统版本信息 (13)系统>基本信息 (13)INFORMATION (13)当前设备状态信息 (13)系统>运行状态 (13)TIME (13)系统时钟管理 (13)系统>系统时间 (13)CONFIG (13)系统配置管理 (13)管理器工具栏“保存设定”按钮 (13)REBOOT (13)重新启动 (13)系统>系统重启 (13)SSHD (13)SSH服务管理命令 (13)系统>系统服务 (13)TELNETD (13)TELNET服务管理 (13)系统>系统服务命令 (13)HTTPD (13)HTTP服务管理命 (13)系统>系统服务令 (13)MONITORD (14)MONITOR (14)服务管理命令无 (14)3．双机热备命令(HA) (14)4．定义对象命令(DEFINE) (14)5．包过滤命令(PF) (14)6．显示运行配置命令(SHOW_RUNNING) (14)7．保存配置命令(SAVE) (14)三、WEB界面常用配置 (15)1．系统管理配置 (15)A)系统> 基本信息 (15)B)系统> 运行状态 (15)C)系统> 配置维护 (16)D)系统> 系统服务 (16)E)系统> 开放服务 (17)F)系统> 系统重启 (17)2．网络接口、路由配置 (17)A)设置防火墙接口属性 (17)B)设置路由 (19)3．对象配置 (21)A)设置主机对象 (21)B)设置范围对象 (22)C)设置子网对象 (22)D)设置地址组 (23)E)自定义服务 (23)F)设置区域对象 (24)G)设置时间对象 (24)4．访问策略配置 (25)5．高可用性配置 (28)四、透明模式配置示例 (30)拓补结构： (30)1．用串口管理方式进入命令行 (30)2．配置接口属性 (30)3．配置VLAN (30)4．配置区域属性 (30)5．定义对象 (30)6．添加系统权限 (30)7．配置访问策略 (31)8．配置双机热备 (31)五、路由模式配置示例 (32)拓补结构： (32)1．用串口管理方式进入命令行 (32)2．配置接口属性 (32)3．配置路由 (32)4．配置区域属性 (32)6．配置访问策略 (32)7．配置双机热备 (33)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

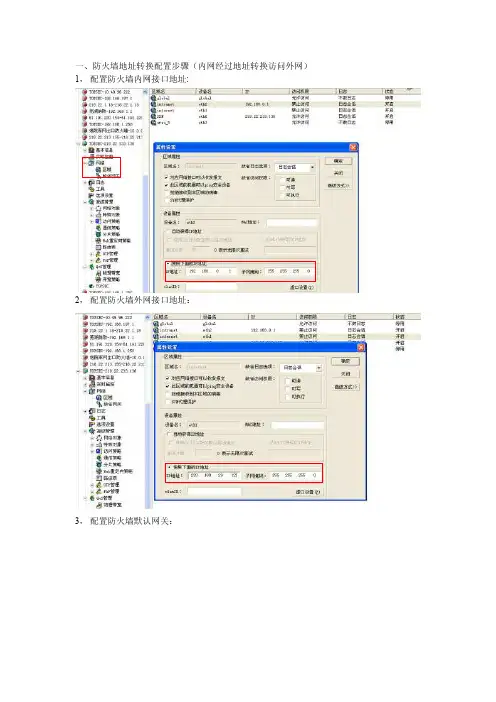

一、防火墙地址转换配置步骤（内网经过地址转换访问外网）
:
1，配置防火墙内网接口地址
3，配置防火墙默认网关：
4，在通讯策略里设置防火墙地址转换策略：
源：需要访问的网络目的：需要被访问网络通讯方式：NA T 5，在访问策略里设置允许内网地址访问外网：
策略源：内网（intranet）
策略目的：外网（internet）
策略服务：内网需要访问外网的什么服务端口（例如：网页80端口）
访问控制：允许
二、防火墙地址映射配置步骤（允许外网通过防火墙的地址映射访问内网的一台服务器）1，设置服务器内网地址对象：
2，设置服务器影射后的外网地址对象：
3，在通讯策略里设置地址映射策略：
源：外网（internet）目的：服务器映射外网地址通讯方式：MAP目标机器：服务器内部地址
4，在访问策略里设置允许外网访问内网服务器：
策略源：外网（internet）策略目的：服务器内网地址策略服务：服务端口策略动作：允许。

天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (4)1．串口管理 (4)2．TELNET管理 (5)3．SSH管理 (5)4．WEB管理 (6)5．GUI管理 (7)二、命令行常用配置 (12)1．系统管理命令(SYSTEM) (12)命令 (12)功能 (12)WEBUI界面操作位置 (12)二级命令名 (12)V ERSION (12)系统版本信息 (12)系统>基本信息 (12)INFORMATION (12)当前设备状态信息 (12)系统>运行状态 (12)TIME (12)系统时钟管理 (12)系统>系统时间 (12)CONFIG (12)系统配置管理 (12)管理器工具栏“保存设定”按钮 (12)REBOOT (12)重新启动 (12)系统>系统重启 (12)SSHD (12)SSH服务管理命令 (12)系统>系统服务 (12)TELNETD (12)TELNET服务管理 (12)系统>系统服务命令 (12)HTTPD (12)HTTP服务管理命 (12)系统>系统服务令 (12)MONITORD (12)MONITOR (12)服务管理命令无 (12)2．网络配置命令(NETWORK) (13)4．定义对象命令(DEFINE) (13)5．包过滤命令(PF) (13)6．显示运行配置命令(SHOW_RUNNING) (13)7．保存配置命令(SAVE) (13)三、WEB界面常用配置 (14)1．系统管理配置 (14)A)系统> 基本信息 (14)B)系统> 运行状态 (14)C)系统> 配置维护 (15)D)系统> 系统服务 (15)E)系统> 开放服务 (16)F)系统> 系统重启 (16)2．网络接口、路由配置 (16)A)设置防火墙接口属性 (16)B)设置路由 (18)3．对象配置 (20)A)设置主机对象 (20)B)设置围对象 (21)C)设置子网对象 (21)D)设置地址组 (22)E)自定义服务 (22)F)设置区域对象 (23)G)设置时间对象 (23)4．访问策略配置 (24)5．高可用性配置 (27)四、透明模式配置示例 (29)拓补结构： (29)1．用串口管理方式进入命令行 (29)2．配置接口属性 (29)3．配置VLAN (29)4．配置区域属性 (29)5．定义对象 (29)6．添加系统权限 (29)7．配置访问策略 (30)8．配置双机热备 (30)五、路由模式配置示例 (31)拓补结构： (31)1．用串口管理方式进入命令行 (31)2．配置接口属性 (31)3．配置路由 (31)4．配置区域属性 (31)5．配置主机对象 (31)6．配置访问策略 (31)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过CONSOLE 口以命令行方式进行配置和管理。
