无线路灯控制系统第一章绪论一，现状分析目前，在市场经济的推动下，在招商引资的投资环境中，城市的基础建设和环境，备受投资者的关注。

在诸多的硬件基础建设中，城市路灯、景观灯等无疑是照亮和点缀整个城市夜晚的亮点，为城市的夜色增添无穷魅力。

近年来在市、区领导的关注下，城市的道路绿化、灯饰亮化、美化工程已取得良好的效果，大大改善了人居环境和市容市貌，提升了整改城市的对外形象，为创建和谐社会奠定了良好基础。

目前国内城市的路灯控制方式，还停留在手动、光控、钟控等控制模式，作为城市照明工作的管理部门，原有的控制和管理方式已经不能满足城市路灯发展和管理的需求。

近年来，随着计算机网络、无线通讯和自动化技术的飞速发展，城市路灯控制方式也步入到计算机网络、自动控制和信息化管理模式。

我公司根据现阶段全国路灯管理部门的管理现状，综合全国城市路灯，景观灯建设的实际情况，以推广，改造和保证原有设备的安全性，达到路灯节能增效，提高城市照明智能化管理水平为宗旨。

遵循整体规划、分步实施原则，建设城市智能路灯及景观灯监控管理网络系统。

(以下统称城市照明集中监控系统)620)this.style.width=620;" border=0 alt=无线路灯控制系统src="/FileUpLoadSavePath/2022 -06/3476ddcd95f775f1139.jpg">目前国内几种控制方式分析1、手动开关灯方式：适应小范围专职人员管理，如：宾馆、学校、医院等场合使用。

国内路灯已基本取消此种开关控制方式。

国外如：印度等国还在保留使用。

2、光控开关灯方式：路灯配电箱遍及城市的每个角落，而光控设备极易受环境、季节、天气和环境变化等因素影响、开灯和关灯统一性差，开关灯误差大，智能化水平低，不能控制半夜灯。

不能应急突发事件(如：节庆日、接待参观等需要提前开灯任务)也极易造成巨大的能源浪费，增加财政负担。

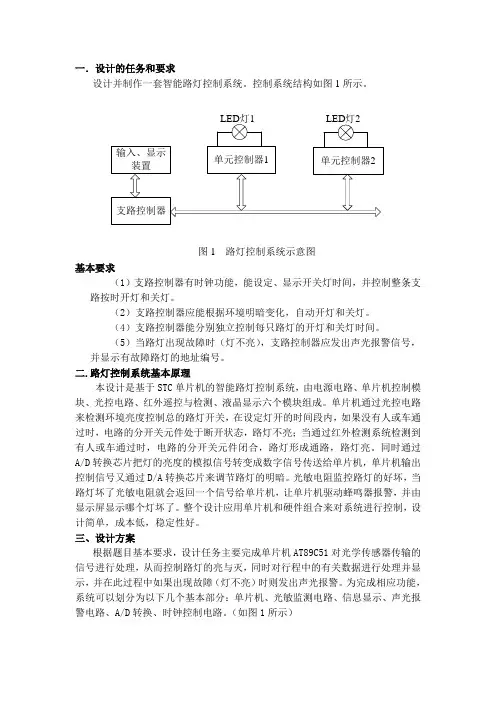

一．设计的任务和要求设计并制作一套智能路灯控制系统。

控制系统结构如图1所示。

图1 路灯控制系统示意图基本要求（1）支路控制器有时钟功能，能设定、显示开关灯时间，并控制整条支路按时开灯和关灯。

（2）支路控制器应能根据环境明暗变化，自动开灯和关灯。

（4）支路控制器能分别独立控制每只路灯的开灯和关灯时间。

（5）当路灯出现故障时（灯不亮），支路控制器应发出声光报警信号，并显示有故障路灯的地址编号。

二.路灯控制系统基本原理本设计是基于STC单片机的智能路灯控制系统，由电源电路、单片机控制模块、光控电路、红外遥控与检测、液晶显示六个模块组成。

单片机通过光控电路来检测环境亮度控制总的路灯开关，在设定灯开的时间段内，如果没有人或车通过时，电路的分开关元件处于断开状态，路灯不亮；当通过红外检测系统检测到有人或车通过时，电路的分开关元件闭合，路灯形成通路，路灯亮。

同时通过A/D转换芯片把灯的亮度的模拟信号转变成数字信号传送给单片机，单片机输出控制信号又通过D/A转换芯片来调节路灯的明暗。

光敏电阻监控路灯的好坏，当路灯坏了光敏电阻就会返回一个信号给单片机，让单片机驱动蜂鸣器报警，并由显示屏显示哪个灯坏了。

整个设计应用单片机和硬件组合来对系统进行控制，设计简单，成本低，稳定性好。

三、设计方案根据题目基本要求，设计任务主要完成单片机AT89C51对光学传感器传输的信号进行处理，从而控制路灯的亮与灭，同时对行程中的有关数据进行处理并显示，并在此过程中如果出现故障（灯不亮）时则发出声光报警。

为完成相应功能，系统可以划分为以下几个基本部分：单片机、光敏监测电路、信息显示、声光报警电路、A/D转换、时钟控制电路。

（如图1所示）四、硬件设计1、AT89C51最小系统板AT89C51最小系统板电路图图3 最小系统电路图2、光控制电路用光敏电阻作光电开关电路，其灵敏度相当高。

由单片机处理光信号，照度较低时，单片机控制电路导通；当有一定照度的光照射时，光敏电阻阻值变小，单片机控制电路断开，实现功能.单片机 时钟控制电路 时钟存储单元输入显示电路光敏检测电路 声光报警电路A/D 转换恒流源驱动LED1LED2交通情况监测图4 光控制电路图3、电源电路根据整机要求，电源电路应为信号产生电路提供5V 电压，其中±5V 电压需要 稳压输出，为此选用了7815， 7915两种三端集成稳压器，这种三端固定电压输 出式集成稳压器，使用简单，价格较低，且由于内部具有过压过流保护，使整机 的电源电路稳定，性能可靠。

路灯控制系统技术方案2022演示课件.3演示课件.10演示课件路灯控制系统技术方案一、概述 1.项目需求 -------------------------------------------- （2）2.项目意义 -------------------------------------------- （2）二、总体设计方案 1.设计原则 -------------------------------------------- （3）2.结构框图 -------------------------------------------- （5）3.主要功能概述 ---------------------------------------- （5）三、系统详细设计 1.系统简介 -------------------------------------------- （6）2.计算机信息管理系统 ---------------------------------- （7）3.远程控制系统 --------------------------------------- （11）四、成功工程案例--------------------------------------（15）一、概述 1、项目需求当前我国城市照明，特别是路灯照明，主要有以下特点：照明消耗的电能约占电力生产总量的 10％～20％，而城市公共照明则在照明耗电中占 30％；近几年随着让城市亮起来的口号的提出，全国路灯的数量仍在迅猛地增长；路灯照明多为低效照明为主，电能利用率还不到 65% ；绝大部分地区仍然使用非常落后的控制方式。

目前路灯控制采取光控、定时及人工开关的方式，已不能满足特殊天气条件下开关灯及节能要求，因此需要利用计算机自动管理技术和远程通讯技术，对城市照明实现自动化、智能化科学管理，达到路灯管理水平与现代城区相适应，提高路灯管理效益，做到合理照明，美化照明，安全照明，降低运营和维护成本。
