第一阶段在线作业单选题 (共13道题)展开收起1.（2.5分）第一台PLC是由以下哪个公司研制成功的？•A、GE公司•B、DEC公司•C、ABB公司•D、SIMENS公司我的答案：B 此题得分：2.5分2.（2.5分）PLC的输出接口中，既可以驱动交流负载又可以驱动直流负载的是：•A、晶体管输出接口•B、双向晶闸管输出接口•C、继电器输出接口我的答案：C 此题得分：2.5分3.（2.5分）PLC的输出接口中，不能驱动交流负载的是：•A、晶体管输出接口•B、双向晶闸管输出接口•C、继电器输出接口我的答案：A 此题得分：2.5分4.（2.5分）根据I/O点数分类，500点的PLC属于：•A、大型PLC•B、中型PLC•C、小型PLC•D、微型PLC我的答案：B 此题得分：2.5分5.（2.5分）一个内存容量2000步的PLC其内存大小可能是：•A、4K•B、2K•C、8K•D、6K我的答案：A 此题得分：2.5分6.（2.5分）PLC定时器的一般分辨率是：•A、1s•B、0.1s•C、0.01s•D、0.001s我的答案：C 此题得分：2.5分7.（2.5分）GM10条中要求输出电流应达到2A是因为：•A、可以驱动电磁阀•B、防止输出信号衰减•C、为传感器提供电源•D、用于PLC的扩展模块我的答案：A 此题得分：2.5分8.（2.5分）PLC使用下面哪种存储系统保存用户程序？•A、随机存储器RAM•B、只读存储器ROM•C、硬盘•D、闪存•E、180？我的答案：A 此题得分：2.5分9.（2.5分）为了保证输入信号有效，信号长度应该：•A、高于一个扫描周期•B、低于一个扫描周期•C、高于0.1S•D、低于0.1S我的答案：A 此题得分：2.5分10.（2.5分）PLC的工作状态为STOP时，不会进行哪个过程？•A、自诊断•B、通信•C、采样我的答案：C 此题得分：2.5分11.（2.5分）PLC中输出继电器的常开触点的数量是：•A、6个•B、24个•C、100个•D、无数个我的答案：D 此题得分：2.5分12.（2.5分）只读存储器中的不包括下面哪些内容？•A、检查程序•B、用户程序•C、监控程序•D、翻译程序我的答案：B 此题得分：2.5分13.（2.5分）下面哪个设备不能接入PLC的输出接口？•A、继电器•B、打印机•C、电磁阀•D、蜂鸣器我的答案：B 此题得分：2.5分多选题 (共12道题)展开收起14.（2.5分）世界上PLC产品可按地域分成三大流派：•A、一是美国产品•B、是欧洲产品•C、日本产品•D、俄罗斯产品•E、德国产品我的答案：ABC 此题得分：2.5分15.（2.5分）PLC按照结构形式可以分为•A、整体式•B、机架模块式•C、联体式•D、组合式我的答案：AB 此题得分：2.5分16.（2.5分）PLC执行程序的过程分为哪三个阶段：•A、输入采样阶段•B、程序执行阶段•C、控制阶段•D、输出刷新阶段我的答案：ABD 此题得分：2.5分17.（2.5分）PLC整个扫描工作过程包括|•A、内部处理•B、通信服务•C、输入采样•D、程序执行•E、输出刷新我的答案：ABCDE 此题得分：2.5分18.（2.5分）PLC的硬件主要由哪些组成•A、中央处理器（CPU）•B、存储器•C、输入单元•D、输出单元•E、电源我的答案：ABCDE 此题得分：2.5分19.（2.5分）PLC常见的高级模块有•A、A/D|D/A模块•B、高速计数模块•C、速度控制模块•D、轴定位模块•E、远程控制模块我的答案：ABCDE 此题得分：2.5分20.（2.5分）PLC提供了多种操作电平和驱动能力的I/O接口，有各种各样功能的I/O接口供用户选用。

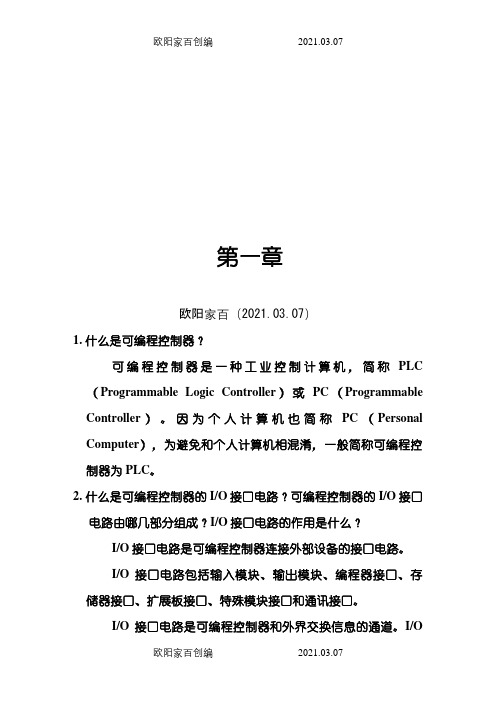

第一章欧阳家百（2021.03.07）1. 什么是可编程控制器？可编程控制器是一种工业控制计算机，简称PLC （Programmable Logic Controller）或PC（Programmable Controller）。
因为个人计算机也简称PC（Personal Computer），为避免和个人计算机相混淆，一般简称可编程控制器为PLC。
2. 什么是可编程控制器的I/O接口电路？可编程控制器的I/O接口电路由哪几部分组成？I/O接口电路的作用是什么？I/O接口电路是可编程控制器连接外部设备的接口电路。
I/O接口电路包括输入模块、输出模块、编程器接口、存储器接口、扩展板接口、特殊模块接口和通讯接口。
I/O接口电路是可编程控制器和外界交换信息的通道。
I/O接口电路实现可编程控制器与外部设备的信息交换。
输入模块用来接收和采集输入信号，输出模块用来把可编程控制器产生的控制信号传送到其控制对象上。
3. 什么是软继电器？试比较软继电器和真实的继电器的异同。
可编程控制器中的输入继电器、输出继电器、辅助继电器、定时器等称为软继电器（软电器），它们只是用来描述可编程控制器的控制功能的一种等效电器，不是真正的继电器。
①相同点电气结构相同：均由线圈和触点（常开触点和常闭触点）组成。
工作原理相同：当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常开触点断开，常闭触点闭合。
②不同点电气符号不同：真实继电器的电气符号由国家标准规定，软继电器的电气符号由可编程控制器厂家规定。
触点数量不同：真实继电器只有有限对触点，软继电器有无穷对触点。
形态不同：真实继电器有形状、有尺寸，是一种实实在在的电器实体；软继电器只是计算机中的存储位或存储单元，是电子电路。
控制功能的实现方式不同：真实继电器通过真实继电器的触点状态的变化来实现其控制功能，而软继电器则是通过执行控制程序来实现其控制功能。
驱动方式不同：可编程控制器通过软件“置1”或“置0”存储位来改变软继电器的工作状态，只要存储位“置1”或“置0”，对应的软继电器即可可靠工作；真实继电器通过使线圈通电或断电来改变软继电器工作状态，线圈电压必须达到规定的值，真实继电器才能可靠工作。

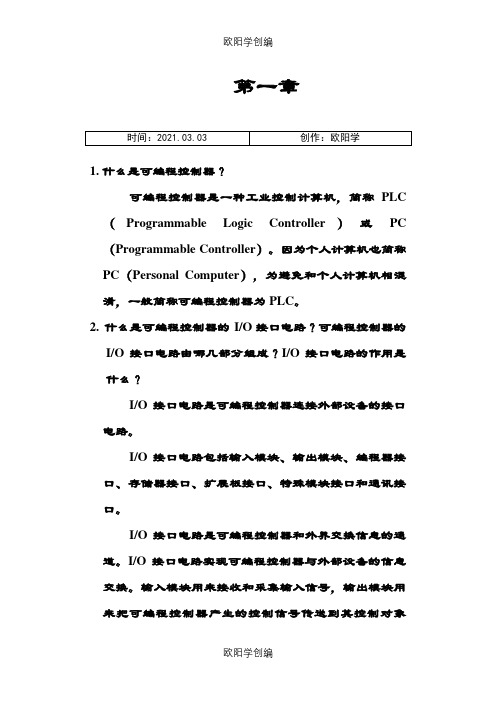

第一章1. 什么是可编程控制器？可编程控制器是一种工业控制计算机，简称PLC （Programmable Logic Controller）或PC （Programmable Controller）。
因为个人计算机也简称PC（Personal Computer），为避免和个人计算机相混淆，一般简称可编程控制器为PLC。
2. 什么是可编程控制器的I/O接口电路？可编程控制器的I/O接口电路由哪几部分组成？I/O接口电路的作用是什么？I/O接口电路是可编程控制器连接外部设备的接口电路。
I/O接口电路包括输入模块、输出模块、编程器接口、存储器接口、扩展板接口、特殊模块接口和通讯接口。
I/O接口电路是可编程控制器和外界交换信息的通道。
I/O接口电路实现可编程控制器与外部设备的信息交换。
输入模块用来接收和采集输入信号，输出模块用来把可编程控制器产生的控制信号传送到其控制对象上。
3. 什么是软继电器？试比较软继电器和真实的继电器的异同。
可编程控制器中的输入继电器、输出继电器、辅助继电器、定时器等称为软继电器（软电器），它们只是用来描述可编程控制器的控制功能的一种等效电器，不是真正的继电器。
①相同点电气结构相同：均由线圈和触点（常开触点和常闭触点）组成。
工作原理相同：当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常开触点断开，常闭触点闭合。
②不同点电气符号不同：真实继电器的电气符号由国家标准规定，软继电器的电气符号由可编程控制器厂家规定。
触点数量不同：真实继电器只有有限对触点，软继电器有无穷对触点。
形态不同：真实继电器有形状、有尺寸，是一种实实在在的电器实体；软继电器只是计算机中的存储位或存储单元，是电子电路。
控制功能的实现方式不同：真实继电器通过真实继电器的触点状态的变化来实现其控制功能，而软继电器则是通过执行控制程序来实现其控制功能。
驱动方式不同：可编程控制器通过软件“置1”或“置0”存储位来改变软继电器的工作状态，只要存储位“置1”或“置0”，对应的软继电器即可可靠工作；真实继电器通过使线圈通电或断电来改变软继电器工作状态，线圈电压必须达到规定的值，真实继电器才能可靠工作。
中南民族大学年级：08-10级专业（班）：机电行政管理层次：专科姓名：学号：考试科目：可编程控制器原理及应用答案（A 卷共3 页）------------------------------------------------------------------------------------------------------------------一、填空题（每题1分，共15分）1. 数字量、模拟量2.整体式、模块式3.大、中、小4.操作码、操作数。
5. 图形元素6. 图形元素7.手动、半自动、自动。
8.公共支路。
二、选择题（每题2分，共20分）三、判断题（下列各题有对有错，判断正误。
每题2分，共20分）四、简答题（每题10分，共30分）1. 可编程控制器的基本结构及其功能？答：以模块式PLC为例，可编程控制器S7-300包括导轨（RACK）、电源模块）（PS）、CPU模块、接口模板（I M）、输入输出模板（S M）,各模板的功能分别式是：（1）导轨：导轨是安装可编程控制器的机架，可根据实际需要选择。
（2）电源模板：电源模板用于对C P U内部电路供电。
（3）CPU模板：CPU模板是PLC的神经中枢，是系统的运算控制核心。
它根据系统程序的要求接收并存储用户程序和数据，现场输入设备的状态和参数，诊断PLC内部电路工作状态和编程过程中的语法错误，完成用户程序规定的运算任务，更新有关标志位的状态和输出状态寄存器的内容，实现输出控制或数据通信等功能。
(4) 输入输出模板：输入输出模板是CPU模板与现场输入/输出元件或设备连接的桥梁，用户可根据现场输入/输出元件选择各种用途的I/O模板。
一般CPU均配置I/O电平转换及电气隔离。
输入电压转换是用来将输入端不同电压或电流信号转换成微处理器可以接收的低电平信号，输出电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压或电流信号。
电气隔离是在微处理器与I/O回路之间采用的防干扰措施，输入/输出模板即可以与CPU模板放置在一起，也可远程安装。
《可编程序控制器原理与应用》试卷5与参考答案一、选择题（请将正确答案的代号填入括号内，每题1分，共80分）1.下列关于功能指令的操作码，说法错误的选项是（ D ）A．能指令的操作码表达了该指令做什么。
B．为了便于记忆，每个功指令都有一个助记符。
C．在编程器或FXGP软件中输入功能指令时，输入的是功能号FNC45，显示的却是助记符MEAN。
D．FXGP软件中不能直接输入助记符，输入的是功能号。
2.下列关于功能指令的要素，说法错误的选项是（ C ）A．功能指令的执行形式分为脉冲执行方式和连续执行方式两种类型。
B．功能指令的数据长度可分为16位和32位两种类型。
C．一般来说，功能指令的功能号和助记符占两步程序步。
D．一般来说，16位功能指令占7步程序步，32位功能指令占13步程序。
3.下列关于连续执行型指令和脉冲执行型指令说法错误的是（ D ）A．连续执行型指令在每个扫描周期都重复执行一次。
B．脉冲执行型指令只在信号OFF→ON时执行一次。
C．脉冲执行型指令在指令后面加符号“P”来表示。
D．脉冲执行型指令只在信号ON→OFF时执行一次4.下列关于跳转指令说法正确的选项是（ B ）A．CJ和CJ（P）指令占2步程序步，标号P占1步程序步。
B．跳转指令的功能是当跳转条件成立时跳过一段指令，跳转至指令中所标明的标号处继续执行。
C．跳转指令的指令编号是FNC01。
D．CJ指令的目标元件是指针标号，其范围是P0—P32（允许变址修改）。
5.中断指令不包括（ D ）A．IRETB．EIC．DID．FEND6.下列关于主程序结束指令说法错误的选项是（ D ）A．主程序结束指令指令是一步指令，无操作目标元件。
B．程序应写在FEND指令和END指令之间，包括CALL，CALL（P）指令对应的标号、子程序和中断子程序；C．使用多个主程序结束指令的情况下，应在最后的主程序结束指令与END指令之间编写子程序或中断子程序。
D．程序中必须使用主程序结束指令。
试题（3）一、选择题（12×2＝24分）1．在输出扫描阶段，将（）寄存器中的内容复制到输出接线端子上。
A．输入映象 B．输出映象 C．变量存储器 D．内部存储器2．只能使用字寻址方式来存取信息的寄存器是（）。
A．S B．I C．HC D．AI3．下列那项属于字节寻址（）。
A．QW1 B．VI1.0 C．IB0 D．MD284．SM是哪个存储器的标识符。
（）A．高速计数器 B．累加器 C．内部辅助寄存器 D．特殊辅助寄存器5．以下（）不属于PLC的中断事件类型。
A．通讯口中断 B．I／O中断 C．时基中断 D．编程中断6．顺序控制段开始指令的操作码是( )。
A．SCR B．SCRP C．SCRE D．SCRT 7．CPU224型PLC本机I/O点数为（）。
A．14/10 B．8/16 C．24/16 D．14/168．EM231模拟量输入模块最多可连接（）个模拟量输入信号。
A．4 B．5 C．6 D．39．CPU222 型PLC有几个通讯端口（）。
A．2个 B．1个 C．3个 D．4个10．若整数的加减法指令的执行结果发生溢出则影响（）位。
A．SM1.0 B．SM1.1 C．SM1.2 D．SM1.311．字取反指令梯形图的操作码为（）。
A．INV-B B．INV-W C．INV-D D．INV-X12．当数据发送指令的使能端为（）时将执行该指令。
A．1 B．0 C．由1变0 D．由0变1二、填空题（每空1分，共20分）1．S7-200系列PLC的数据存储区分两大部分，是与。
2．S7-200 CPU的控制程序的组成结构为、和。
3．PLC中输出接口电路的类型有和两种。
4．S7-200型PLC的定时器包括、、三种类型。
5．S7-200系列PLC的与两个输出端子，除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
6．在PLC运行的第一个扫描周期为ON的特殊存储器位是。
7．S7-200系列PLC共有个高速计数器，其中只有1种工作模式的是。
第一章1. 什么是可编程控制器？可编程控制器是一种工业控制计算机，简称PLC （Programmable Logic Controller）或PC（Programmable Controller）。
因为个人计算机也简称PC（Personal Computer），为避免和个人计算机相混淆，一般简称可编程控制器为PLC。
2. 什么是可编程控制器的I/O接口电路？可编程控制器的I/O接口电路由哪几部分组成？I/O接口电路的作用是什么？I/O接口电路是可编程控制器连接外部设备的接口电路。
I/O接口电路包括输入模块、输出模块、编程器接口、存储器接口、扩展板接口、特殊模块接口和通讯接口。
I/O接口电路是可编程控制器和外界交换信息的通道。
I/O接口电路实现可编程控制器与外部设备的信息交换。
输入模块用来接收和采集输入信号，输出模块用来把可编程控制器产生的控制信号传送到其控制对象上。
3. 什么是软继电器？试比较软继电器和真实的继电器的异同。
可编程控制器中的输入继电器、输出继电器、辅助继电器、定时器等称为软继电器（软电器），它们只是用来描述可编程控制器的控制功能的一种等效电器，不是真正的继电器。
①相同点电气结构相同：均由线圈和触点（常开触点和常闭触点）组成。
工作原理相同：当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常开触点断开，常闭触点闭合。
②不同点电气符号不同：真实继电器的电气符号由国家标准规定，软继电器的电气符号由可编程控制器厂家规定。
触点数量不同：真实继电器只有有限对触点，软继电器有无穷对触点。
形态不同：真实继电器有形状、有尺寸，是一种实实在在的电器实体；软继电器只是计算机中的存储位或存储单元，是电子电路。
控制功能的实现方式不同：真实继电器通过真实继电器的触点状态的变化来实现其控制功能，而软继电器则是通过执行控制程序来实现其控制功能。
驱动方式不同：可编程控制器通过软件“置1”或“置0”存储位来改变软继电器的工作状态，只要存储位“置1”或“置0”，对应的软继电器即可可靠工作；真实继电器通过使线圈通电或断电来改变软继电器工作状态，线圈电压必须达到规定的值，真实继电器才能可靠工作。
可编程控制器原理PLC课后习题部分解答第一章、可编程控制器概述1-1、简述可编程的定义答：可编程控制器是取代继电器控制线路，采用存储器程序指令完成控制而设计的装置，具有逻辑运算、定时、计数等功能，用于开关量控制、实际能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。
87年新定义：可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。
它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算操作。
并通过数字式和模拟式的输入、输出、控制各种类型的机械或生产过程。
1-2、可编程控制器的主要特点有哪些？答：可靠性高，PLC平均无故障时间达10万小时；控制功能强，具有数值运算、PID调节；数据通信、中断处理，对步进电机、数控机床、工业机器人实施控制；组建灵活：随时可扩展各种功能；操作方便：三种语言（LAD、STL、FBD）编程。
1-3、可编程控制器有哪几种分类方法?答：按I/O点数分类：小型机I/O＜256点；中型机I/O在256~1024之间；大型机I/O＞1024点；按结构分类：整体结构和模块结构；按用途分类：有通用型和专用型。
1-4、小型ＰＬＣ发展方向有哪些？答：小型PLC向微型化和专业化方向发展：集成度更高、体积更小、质量更高更可靠、功能更强、应用更广泛。
第二章、可编程控制器构成原理２-１、PLC由哪几部分组成？答：PLC由五大部分组成：①、中央处理器CPU；②、存储器；③、基本I/O接口电路；④、接口电路，即I/O扩展和通讯部分；⑤、电源（+5V、+24V的产生。
2-2、PLC的I/O接口电路有哪几种形式?答：PLC的输入部分，有三种接口电路：①、干结点式；②直流输入式；③、交流输入式。
PLC的输出部分，有三种接口电路：①、继电器式；②、晶体管式；③、晶闸管式输入、输出电路均采用光电隔离形式，以便保护PLC内部电路不受伤害。
2-3、PLC的主要技术指标有哪些？答：PLC的主要技术指标如下：①、Ｉ／Ｏ点数、一般以输入、输出端子总和给出；②、存储容量，有系统、用户、数据三种存储器，即用户可用资源；③、扫描速度，即扫描周期，表示ＰＬＣ运算精度和运行速度；④、可扩展性：可扩展Ｉ／Ｏ接口、模数处理、温度处理、通讯、高速处理。
《可编程序控制器原理与应用》试卷五单位___________ 姓名___________ 班级____________注意事项1、本试卷依据课程标准命制，考试时间：120分钟。
2、请在试卷相应位置上填写姓名、准考证号和所在单位的名称，并用2B铅笔填涂答题卡上的相应位置处。
3、考试结束后，考生务必将上交试卷和答题卡。
4、答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。
5、考试应按要求作答，如不按要求进行作答，一律视为作答无效。
一、选择题（请将正确答案的代号填入括号内，每题1分，共80分）1.下列（ A ）不属于PLC的控制范畴A．电视机B．包装机械C．污水处理D．制浆造纸2.早期的可编程控制器主要用来代替（ B ）实现逻辑控制功能。
A．单片机B．继电器C．接触器D．低压电器3.世界上第一台PLC是由美国数字设备公司（DEG）研制成功的，其型号为（ B ）A．FX0B．PDP-14C．S2D．AC4004.在有温度、压力、流量等连续变化的模拟量的闭环控制中，主要用到了PLC的（ C ）功能。
A．开关逻辑B．顺序控制C．模拟控制D．逻辑运算5.下列关于PLC与继电器、工业计算机的说法错误的选项是（ D ）A． PLC控制只要改变程序并改动少量的接线端子，就可适应生产工艺的改变。
B．继电器控制采用硬接线方式装配而成，只能完成既定的功能C．工业控制机控制要求开发人员具有较高的计算机专业知识和微机软件编程的能力。
D．PLC要求开发人员具有较高的计算机专业知识和微机软件编程的能力。
6.下列（ C ）不属于美国通用汽车公司(GM公司)1968年提出的新型控制装置的十项指标的主要内容。
A．编程简单，可在现场修改和调试程序；B．价格便宜，性价比高于继电器控制系统；C．输入量是交流220V电压信号D．具有灵活的扩展能力；7.PDP-14 PLC属于（ A ）PLCA．第一代B．第二代C．第三代D．第四代8.下列不属于PLC的发展趋势的是（ C ）A．多功能化B．高速化C．高成本化D．高集成度9.三菱FX2N-48MR PLC按PLC结构形式来说，属于（ A ）A．整体式B．结构式C．抽屉式D．排列式10.PLC通常采用的微处理器有三种，下列（ D ）不属于PLC的微处理器。
可编程控制器原理及应用PLC习题解答（S7-200系列PLC）第一章、可编程控制器概述1-1、简述可编程的定义答：可编程控制器是取代继电器控制线路，采用存储器程序指令完成控制而设计的装置，具有逻辑运算、定时、计数等功能，用于开关量控制、实际能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。
87年新定义：可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。
它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算操作。
并通过数字式和模拟式的输入、输出、控制各种类型的机械或生产过程。
1-2、可编程控制器的主要特点有哪些？答：可靠性高，PLC平均无故障时间达10万小时；控制功能强，具有数值运算、PID调节；数据通信、中断处理，对步进电机、数控机床、工业机器人实施控制；组建灵活：随时可扩展各种功能；操作方便：三种语言（LAD、STL、FBD）编程。
1-3、可编程控制器有哪几种分类方法?答：按I/O点数分类：小型机I/O＜256点；中型机I/O在256~1024之间；大型机I/O＞1024点；按结构分类：整体结构和模块结构；按用途分类：有通用型和专用型。
1-4、小型ＰＬＣ发展方向有哪些？答：小型PLC向微型化和专业化方向发展：集成度更高、体积更小、质量更高更可靠、功能更强、应用更广泛。
第二章、可编程控制器构成原理２-１、PLC由哪几部分组成？答：PLC由五大部分组成：①、中央处理器CPU；②、存储器；③、基本I/O接口电路；④、接口电路，即I/O扩展和通讯部分；⑤、电源（+5V、+24V的产生。
2-2、PLC的I/O接口电路有哪几种形式?答：PLC的输入部分，有三种接口电路：①、干结点式；②直流输入式；③、交流输入式。
PLC的输出部分，有三种接口电路：①、继电器式；②、晶体管式；③、晶闸管式输入、输出电路均采用光电隔离形式，以便保护PLC部电路不受伤害。
2-3、PLC的主要技术指标有哪些？答：PLC的主要技术指标如下：①、Ｉ／Ｏ点数、一般以输入、输出端子总和给出；②、存储容量，有系统、用户、数据三种存储器，即用户可用资源；③、扫描速度，即扫描周期，表示ＰＬＣ运算精度和运行速度；④、可扩展性：可扩展Ｉ／Ｏ接口、模数处理、温度处理、通讯、高速处理。
⑤、指令系统：要求指令功能丰富；⑥、通讯功能：要与其它智能设备之间的通讯。
第三章、Ｓ７－２００系列可编程控制器3-1、S7系列PLC有哪些子系列?答：西门子公司的S7西能系列可编程控制器有三个子系列：①、S7-200PLC 属小型机②、S7-300PLC属中型机③、S7-400PLC 属大型机3-2、CPU22X系列PLC有哪些型号?答:西门子公司CPU22X系列PLC有如下型号：见表3.1 P12①、CPU221②、CPU222③、CPU224④、CPU226⑤、CPU226X3-3、S7-200 PLC有哪些输出方式？各适应什么类型地负载？答：S7-200PLC输出方式有两大类：继电器输出；晶体管输出。
继电器输出可带电机类电感、电容等负载，晶体管输也可带电阻性负载。
3-4、CPU22系列PLC的用户程序下载后放在什么存储器中，掉电后是否会丢失？答：当用户程序下载到ＰＬＣ后，用户程序、CPU组态、配置、程序数据送入RAM存储区、V 寄存器和M寄存器中；下电时又自动将V寄存器和M寄存器的容拷贝到EEPROM中，永久保存，程序和数据不会丢失。
3-5、S7-200 CPU的一个机器周期分为哪几个阶段?各执行什么操作？答： S7-200 CPU的一个机器周期分为5个阶段：①、读输入阶段，将数字量输入的状态送入输入映像寄存器；对于模拟量输入，需经A/D转换后送入输入映像寄存器；②、执行程序，按梯形图（程序）顺序执行、允许对I/O量处理、响应中断。
③、处理通信请求，PLC从通信口收/发信息；④、CPU自诊断。
检查硬件故障和I/O状态；⑤、写输出，每个扫描周期的结尾，CPU把输出映像寄存器的容送到对应的输出点上。
3-6、S7-200 CPU有哪些工作模式?在脱机时如何改变工作模式？联机操作时，改变工作模式的最佳方法是什么？答：S7-200CPU 有两种工作模式：①、STOP（停止），CPU停止工作，不执行程序，PC机可向PLC下载程序和系统设置；②、RUN （运行），运行用户程序。
脱机时改变工作模式的方法：①、把PLC工作开关打到“RUN”位置，启动程序运行；②、把PLC工作开关打到“ＳＴＯＰ”位置，停止程序运行。
③、把PLC工作开关打到“TERM”位置，暂停。
程序暂时停止运行，由软件改变工作状态，在联机时，用STEP7-Micro/Win32 软件设置PLC工作方式，即在“PLC”菜单下，点击“RUN”，PLC运行；点击“ＳＴＯＰ”，PLC停止运行。
3-7、S7-200 有哪几种寻址方式?答：S7-200有三种寻址方式：①、立即寻址：立即数在指令中以常数出现。
例：JMP 20②、直接寻址：直接使用存储器或元件地址编号。
例：LD I0.1③、间接寻址：使用地址指针来存取存储器中的数据。
例：MOVW ＊AC，AC03-8、S7-200PLC 有哪些部元器件？各元件地址分配和操作数围怎么定？答：S7-200 PLC有13种部元器件，操作数围按元器件后带字符而定：B、字节；W、字；D、双字。
它们规定了操作数围。
部元器件如下：①、I：输入映像寄存器 I0.0-I15.7②、Q：输出映像寄存器 Q0.0-Q15.7③、M：部标志寄存器 M0.0-M31.7④、SM：特殊标志寄存器 SM0.0-.SM179.7⑤、S：顺序控制寄存器 S0.0-S31.7⑥、V:变量寄存器 VB0-VB10239⑦、L：局部变量寄存器 LB0-LB63⑧、T：定时器 T0-T255⑨、C：计数器 C0-C255⑩、AI：模拟量输入映像寄存器 AIW0-AIW62⑾、AQ：模拟量输出映像寄存器 AQW0-AQW62⑿、AC：累加器 AC0-AC3⒀、HC：高速计数器 HC0-HC53-9、S7-200PLC有哪几种扩展模块？最大可扩展的I/O地址围是多大?答：S7-200 PLC扩展模块有：①、数字量扩展模块：EM221、EM222、EM223；②、模拟量扩展模块：EM231、EM232、EM235；③、通信模块：EM227；④、现场设备扩展模块：CP243；最左可扩展7个模块、I/O点可达128点。
3-10、梯形图程序能否转换成语句表程序?所有语句表程序能否转换成梯形图程序？答：STEP7-Micro/Win32编程软件具有梯形图程序和语句表指令的相互转换功能，也就是梯形图程序能转换成语句表程序；但语句表程序中有些语句不能转换成梯形图：例：END第四章、STEP7-Micro/Win32编程软件的安装与使用4-1、对变化缓慢的输入信号能否采用数字滤波?数字滤波设置的最大延时时间为多少?答：PLC允许部分或全部主机数字输入量有选择地设置输入滤波器，对输入噪声脉冲干扰进行抑制。
最大滤波延迟时间为12.8ms（围：0.2-12.8ms），默认延迟时间为6.4ms。
对于输入信号变化缓慢或高速变化信号，一般不用数字滤波。
4-2、输入脉冲过窄时（小于一个机器扫描周期），采用什么方法可以不丢失脉冲?答：当数字量输入脉冲过窄、未保持到输入采样阶段的输入脉冲信号可能会丢失。
为克服此问题，需采用脉冲捕捉功能。
脉冲截取后，输入状态的改变被锁存，并保持到下一次输入更新为止。
（如图4-10、P40所示）4-3、编译快捷键的功能是什么？答：采用“编译快捷键”，会在编译后，可在显示器下方的输出窗口显示编译结果，并能明确指出出错的网络段，可以根据出错提示对程序进行修改，然后再次编译，直至无误为止。
4-4、简述SIMATIC指令与IEC指令的设置方法。
答：SIMATIC和IEC两指令的设置方法是：拉开工具采单，打开选项目录，在弹出的对话框中选择指令系统。
例如，选择SIMATIC指令、记忆表选国际（不选SIMATIC），即选中了西门子指令系统。
选IEC1131-3也用周样方法。
4-5、简述网络段的拷贝方法答：网络段的复制：将光标拖到网络段，按住左键不放，拖动光标或用SHIFT+上、下移动键，选择单个或多个网络并变“黑”，然后单击“编辑\复制”，再移动光标到所需处，再单击“粘帖”即可。
4-6、用帮助系统查找STEP7-Micro/Win32编辑软件主要支持哪些快捷键?答：该编辑软件的快捷键支持有：①、F4、弹出触点菜单；②、F6、弹出线圈下拉菜单；③、F9、弹出指令合下拉菜单。
4-7、简述系统块配置中脉冲截取位的功能，以及脉冲截取的原理。
答：在系统块界面下、点击“脉冲截取位”标签，进入脉冲捕捉功能选项，如图所示：7 6 5 4 3 2 1 0I0I1在对应选框中的某位点击一下、即该位便设置了脉冲捕捉，否则，系统默认所有点不为脉冲捕捉。
第五章、S7-200系列PLC基本指令5-1、写出下面梯形图程序对应的语句表指令。
LD I0.0LD I0.2O I0.3A I0.4OLDA I0.5= Q0.1LD I1.0LPSA I1,1= Q0.2LPPA I1.2 = Q0.35-2、根据下列语句表程序，写出梯形图程序。
答：梯形图程序如下：LD I0.0AN I0.1LD I0.2A I0.3O I0.4A I0.5OLDLPSA I0.6= Q0.1LPPA I0.7= Q0.2A I1.1= Q0.35-3、使用置位、复位指令，编写两套电动机（两台）的控制程序，两套控制程序要求如下：①、启动时，电动机M1先启动，才能启动电动机M2；停止时，电动机M1、M2同时停止。
②、启动时、电动机M1、M2同时启动；停止时，只有在电动机M2停止时，电动机M1才能停止。
解①、编辑的程序如下：LD I0.0S Q0.0, 1TON T37, 50LD T37A Q0.0S Q0.1, 1LD I0.1R Q0.0, 1R Q0.1, 1解②、编辑的程序如下：LD I0.0S Q0.0，1S Q0.1，1LD I0.1R Q0.1，1TON T33，+500LD T33R Q0.0，15-4、设计周期为5S，占空比为20％的方波输出信号程序（输出点可以使用Q0.0）.解：输出方波程序如下：LD I0.0LPSA Q0.0TON T33, +100LRDA T33EUR Q0.0, 1LRDAN Q0.0TON T34, +400LPPA T34EUS Q0.1, 15-5、编写断电延时5S后，M0.0和Q0.0置位的程序。
解：电延时5S后，M0.0和Q0.0置位的程序如下：LD I0.0TOF T37, +50R M0.0,1R Q0.0,1LDN T37S M0.0, 1S Q0.0, 15-6、运用算术指令完成下列算式的运算：①、[（100+200）×10]/3 程序如下：LD I0.0MOVW +100, AC0+I +200, AC0MOVW AC0, AC1*I +10, AC1MOVW AC1, AC2/I +3, AC2②、计算66 =EXP [68*LN (6)]解：78LD I0.0LN 6, AC0MOVR AC0, AC1*R 68, AC1结果：AC1 = 21③、求Sin(65°)的函数值解：先将65°化为弧度值，然后再求Sin值，程序如下：LD I0.0MOVR 3.141592, AC0/R 180.0, AC0*R 65.0, AC0SIN AC0, VD10运行结果：VD0 = 0.906315-7、用逻辑操作指令编写一段数据处理程序，将累加器AC0与VW100存储单元数据实现逻辑与操作，并将运算结果存入累加器AC0中。
