第一章绪1- 1 测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1- 2 影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1- 3 为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：（1）模数转换与数模转换；（2）直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；（3）量程的变换；（4）选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；（5）对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
1- 4 测量电路的输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。
随着传感器类型的不同，输入信号的类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号的不同，测量电路的组成也不同。
图X1-1 是模拟式测量电路的基本组成。
传感器包括它的基本转换电路，如电桥，传感器的输出已是电量（电压或电流）。
测控电路第五版李醒飞习题答案
《测控电路第五版习题答案》是一本非常有价值的参考资料，它由李醒飞编著。
本书对于学习和掌握测控电路的基本概念、原理、方法以及相关实验技能具有重要的指导意义。
下面将对该书的习题进行讨论，以便帮助读者更好地理解和掌握相关知识。
本书共包含了大量的习题，涵盖了从基础理论到实验应用的各个方面。
习题的设计旨在考查读者对于测控电路相关知识的理解、应用能力和解决问题的能力。
每个习题都很实用，能够帮助读者深入了解和掌握测控电路的实际应用。
习题的答案部分对于读者来说是一个重要的参考。
它不仅提供了习题的解题思路，还为读者提供了一种合理的解题方式。
通过仔细研读习题答案，读者可以更好地理解习题所涉及的概念和原理，掌握解题方法和技巧。
同时，通过对答案的学习和比较，读者还可以检验自己的解题能力和理解水平。
在阅读习题答案时，读者需要注重思考和理解。
不仅要明确答案的正确性，还要理解答案的背后的原理和推理过程。
只有通过深入理解答案，读者才能够真正掌握测控电路的知识，提高解题的能力。
同时，读者还可以将习题答案应用到实际问题中。
在实际应用中，读者可以参考习题答案的思路和方法，灵活运用到自己的问题中去。
通过实践和应用，读者不仅可以加深对知识的理解，还可以提高解决实际问题的能力。
总之，《测控电路第五版习题答案》是一本非常有用的参考书籍，它为学习和掌握测控电路知识提供了宝贵的资料和指导。
通过仔细研读习题答案，读者可以深入理解测控电路的基本原理和方法，提高解题能力和实际应用能力。
希望读者能够充分利用这本书籍，取得学习和研究的更大成果。
第二章 信号放大电路2-1 何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低。
2-2 (1)利用一个741μA 和一只100k Ω的电位器设计可变电源，输出电压范围为1010S V u V -≤≤； (2)如果10S u V =时，在空载状态下将一个1k Ω的负载接到电压源上时，请问电源电压的变化量是多少？（741μA 参数：输入阻抗2d r =MΩ，差模增益200a V mV =，输出阻抗75o r =Ω）（1）电路设计如图X2-1所示：25k 25k 100k L图X2-1（2）由于电压跟随器属于输入串联、输出并联型结构，该结构下的输入、输出阻抗为：()()()511212000001410i d d R r T r a V V β≅+=+=MΩ⨯+⨯≅⨯MΩ()()()1175120000010.375o o o R r T r a V V m β≅+=+=Ω+⨯≅Ω由上式我们可以看出，电压跟随器中的反馈增大了等效输入阻抗，减小了等效输出阻抗，可以达到阻抗变换的效果。
进一步计算得：10110L S L I u R V k m ≅=Ω=A0.37510 3.75S o L u R I m m V μ∆≅=Ω⨯A =2-3 在图2-2所示的电路中，已知110R k =Ω，21R =MΩ，并令运算放大器的100B I n =A 和30OS I n =A ，在以下不同情况下，计算输出失调误差o u 。
(1)0P R =；(2)12P R R R =；(3)12P R R R =，并且把所有电阻阻值缩小为原来的10分之一；(4)在(3)条件的基础上，使用3OS I n =A 的运算放大器。
第一章绪论1-1测控电路在整个测控系统中起着什么样得作用？传感器得输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能得要求，进行所需演算、处理与变换，输出能控制执行机构动作得信号。
在整个测控系统中，电路就是最灵活得部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求得特点。
测控电路在整个测控系统中起着十分关键得作用，测控系统、乃至整个机器与生产系统得性能在很大程度就是取决于测控电路。
1-2影响测控电路精度得主要因素有哪些，而其中哪几个因素又就是最基本得，需要特别注意？影响测控电路精度得主要因素有：（1）噪声与干扰；（2）失调与漂移，主要就是温漂；（3）线性度与保真度；（4）输入与输出阻抗得影响。
其中噪声与干扰，失调与漂移（含温漂）就是最主要得，需要特别注意。
1-3为什么说测控电路就是测控系统中最灵活得环节，它体现在哪些方面？为了适应在各种情况下测量与控制得需要，要求测控系统具有选取所需得信号、灵活地进行各种变换与对信号进行各种处理与运算得能力，这些工作通常由测控电路完成。
它包括：（1）模数转换与数模转换；（2）直流与交流、电压与电流信号之间得转换。
幅值、相位、频率与脉宽信号等之间得转换；（3）量程得变换；（4）选取所需得信号得能力，信号与噪声得分离，不同频率信号得分离等；（5）对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节得线性化处理、逻辑判断等。
1-4测量电路得输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路得基本组成及各组成部分得作用。
随着传感器类型得不同，输入信号得类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号得不同，测量电路得组成也不同。
图X1-1就是模拟式测量电路得基本组成。
传感器包括它得基本转换电路，如电桥，传感器得输出已就是电量（电压或电流）。

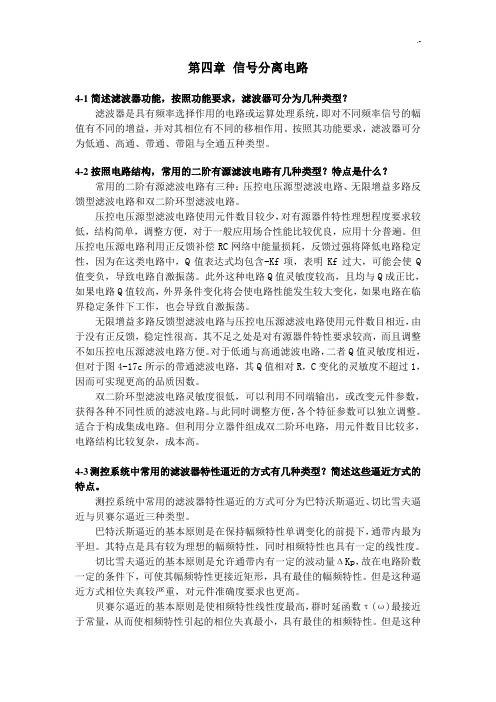

第四章信号分离电路4-1简述滤波器功能，按照功能要求，滤波器可分为几种类型？滤波器是具有频率选择作用的电路或运算处理系统，即对不同频率信号的幅值有不同的增益，并对其相位有不同的移相作用。
按照其功能要求，滤波器可分为低通、高通、带通、带阻与全通五种类型。
4-2按照电路结构，常用的二阶有源滤波电路有几种类型？特点是什么？常用的二阶有源滤波电路有三种：压控电压源型滤波电路、无限增益多路反馈型滤波电路和双二阶环型滤波电路。
压控电压源型滤波电路使用元件数目较少，对有源器件特性理想程度要求较低，结构简单，调整方便，对于一般应用场合性能比较优良，应用十分普遍。
但压控电压源电路利用正反馈补偿RC网络中能量损耗，反馈过强将降低电路稳定性，因为在这类电路中，Q值表达式均包含-Kf项，表明Kf过大，可能会使Q 值变负，导致电路自激振荡。
此外这种电路Q值灵敏度较高，且均与Q成正比，如果电路Q值较高，外界条件变化将会使电路性能发生较大变化，如果电路在临界稳定条件下工作，也会导致自激振荡。
无限增益多路反馈型滤波电路与压控电压源滤波电路使用元件数目相近，由于没有正反馈，稳定性很高。
其不足之处是对有源器件特性要求较高，而且调整不如压控电压源滤波电路方便。
对于低通与高通滤波电路，二者Q值灵敏度相近，但对于图4-17c所示的带通滤波电路，其Q值相对R，C变化的灵敏度不超过1，因而可实现更高的品质因数。
双二阶环型滤波电路灵敏度很低，可以利用不同端输出，或改变元件参数，获得各种不同性质的滤波电路。
与此同时调整方便，各个特征参数可以独立调整。
适合于构成集成电路。
但利用分立器件组成双二阶环电路，用元件数目比较多，电路结构比较复杂，成本高。
4-3测控系统中常用的滤波器特性逼近的方式有几种类型？简述这些逼近方式的特点。
测控系统中常用的滤波器特性逼近的方式可分为巴特沃斯逼近、切比雪夫逼近与贝赛尔逼近三种类型。
巴特沃斯逼近的基本原则是在保持幅频特性单调变化的前提下，通带内最为平坦。
答案及解析 115答案第一章电路模型和电路定律【题 1】：由 U AB 5V 可得： I AC 2.5A ：U DB0：U S125. V 。
【题 2】： D 。
【题 3】： 300； -100 。
【题 4】： D 。
【题 5】： a ii 1 i 2 ； b uu 1 u 2 ； cu uSi i S R S ； di iS1。
u u SR S【题 6】： 3；-5； -8。
【题 7】： D 。
【题 8】： P US1 50 W ； P US26W ；P US30 ； P IS115 W ； P IS214W ；P IS315W 。
【题 9】： C 。
【题 10】： 3； -3。
【题 11】：-5 ； -13。
【题 12】： 4（吸收）；25。
【题 13】： 0.4。
【题 14】： 3 I123；I1 。
A3【题 15】： I 4 3A ； I 2 3A ； I 3 1A ； I 5 4 A 。
【题 16】： I7 A ；U 35 V ； X 元件吸收的功率为 PUI245W 。
【题 17】：由图可得 U E B4 V ；流过2电阻的电流 I E B 2 A ；由回路 ADEBCA 列 KVL 得U AC 2 3I ；又由节点D 列 KCL 得I CD4 I ；由回路 CDEC 列 KVL 解得； I3 ；代入上式，得 U AC7 V 。
【题 18】：P 1 2 I 1 22 ；故 22I 2 ；P 22I 1I 2； I 1I 2KCL ： 43 I 1；I 1 8 8 ⑴ I 1A ；U S 2I 11 I 1V 或1.6V ；或 I 1I2 。
255⑵ KCL ： 4 3 8A ；U SI 1I 1；I 1。
2 4 V2第二章 电阻电路的等效变换【题 1】： [解答 ]94 A =0 .5 A ； U ab4 8.5 V ；I3 9 I 7Uab66 1.25 W = 7.5 W ；吸I 121.25A ； P收功率 7.5W 。
答案及解析 115答案第一章电路模型和电路定律【题 1】：由 U AB 5V 可得： I AC 2.5A ：U DB0：U S125. V 。
【题 2】： D 。
【题 3】： 300； -100 。
【题 4】： D 。
【题 5】： a ii 1 i 2 ； b uu 1 u 2 ； cu uSi i S R S ； di iS1。
u u SR S【题 6】： 3；-5； -8。
【题 7】： D 。
【题 8】： P US1 50 W ； P US26W ；P US30 ； P IS115 W ； P IS214W ；P IS315W 。
【题 9】： C 。
【题 10】： 3； -3。
【题 11】：-5 ； -13。
【题 12】： 4（吸收）；25。
【题 13】： 0.4。
【题 14】： 3 I123；I1 。
A3【题 15】： I 4 3A ； I 2 3A ； I 3 1A ； I 5 4 A 。
【题 16】： I7 A ；U 35 V ； X 元件吸收的功率为 PUI245W 。
【题 17】：由图可得 U E B4 V ；流过2电阻的电流 I E B 2 A ；由回路 ADEBCA 列 KVL 得U AC 2 3I ；又由节点D 列 KCL 得I CD4 I ；由回路 CDEC 列 KVL 解得； I3 ；代入上式，得 U AC7 V 。
【题 18】：P 1 2 I 1 22 ；故 22I 2 ；P 22I 1I 2； I 1I 2KCL ： 43 I 1；I 1 8 8 ⑴ I 1A ；U S 2I 11 I 1V 或1.6V ；或 I 1I2 。
255⑵ KCL ： 4 3 8A ；U SI 1I 1；I 1。
2 4 V2第二章 电阻电路的等效变换【题 1】： [解答 ]94 A =0 .5 A ； U ab4 8.5 V ；I3 9 I 7Uab66 1.25 W = 7.5 W ；吸I 121.25A ； P收功率 7.5W 。

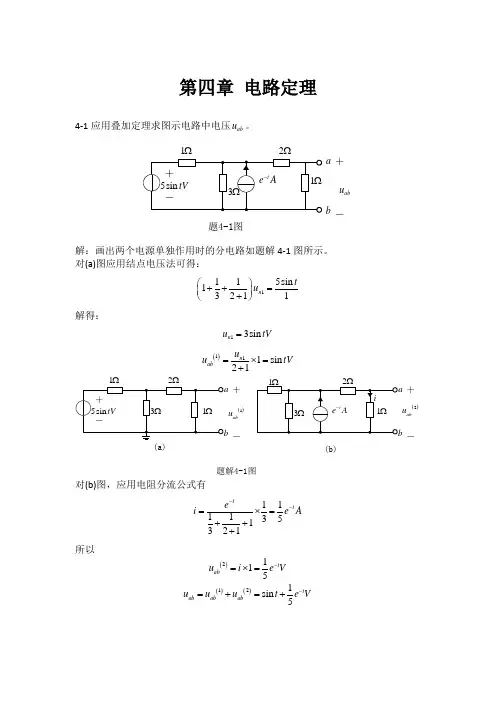

第四章 电路定理4-1应用叠加定理求图示电路中电压ab u 。
2Ω1Ω＋－ab u a b 题4-1图解：画出两个电源单独作用时的分电路如题解4-1图所示。
对(a)图应用结点电压法可得：1115sin 13211n t u ⎛⎫++= ⎪+⎝⎭解得：13sin n u tV =()111sin 21n ab u u tV =⨯=+题解4-1图＋－(a)()1ab u ＋－(b)()2ab u对(b)图，应用电阻分流公式有1111351321t t e i e A --=⨯=+++ 所以()2115t ab u i e V -=⨯=()()121sin 5t ab ab ab u u u t e V -=+=+4-2应用叠加定理求图示电路中电压u 。
题4-2图－V解：画出电源分别作用的分电路图①(a)(b)题解4-2图－V u对(a)图应用结点电压法有1111136508240108210n u ⎛⎫++=+ ⎪++⎝⎭解得：()1182.667n u u V ==对(b)图，应用电阻串并联化简方法，可得：104028161040310403821040si u V ⨯⎛⎫⨯+ ⎪+⎝⎭=⨯=⨯⎛⎫++ ⎪+⎝⎭()2823si u u V -==- 所以，由叠加定理得原电路的u 为()()1280u u u V =+=4-3应用叠加定理求图示电路中电压2u 。
3Ω题4-3图2u解：根据叠加定理，作出电压源和电流源单独作用时的分电路，受控源均保留在分电路中。
(a)(b)3Ω题解4-3图()123ΩA(a) 图中()1120.54i A == 所以根据KVL 有()()11213221u i V =-⨯+=-(b) 图中()210i =()22339u V =⨯=故原电路电压()()122228u u u V =+=4-4图示电路中，当电流源1s i 和电压源1s u 反向时(2s u 不变)，电压ab u 是原来的倍；当电流源1s i 和电压源1s u 反向时(1s u 不变)，电压ab u 是原来的倍。

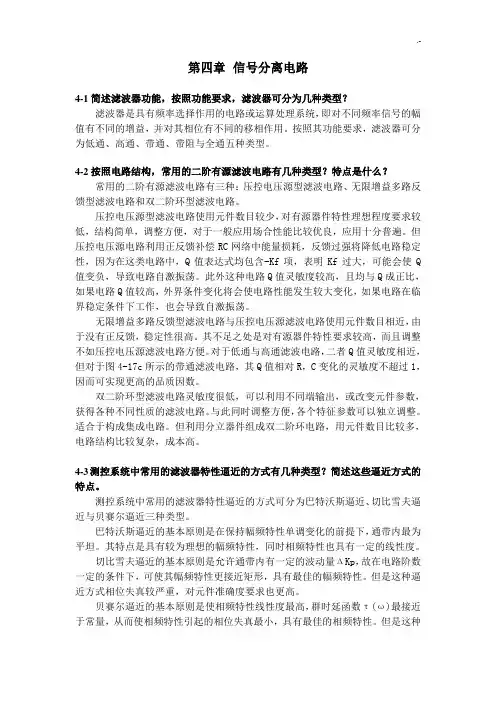

第四章信号分离电路4-1简述滤波器功能，按照功能要求，滤波器可分为几种类型？滤波器是具有频率选择作用的电路或运算处理系统，即对不同频率信号的幅值有不同的增益，并对其相位有不同的移相作用。
按照其功能要求，滤波器可分为低通、高通、带通、带阻与全通五种类型。
4-2按照电路结构，常用的二阶有源滤波电路有几种类型？特点是什么？常用的二阶有源滤波电路有三种：压控电压源型滤波电路、无限增益多路反馈型滤波电路和双二阶环型滤波电路。
压控电压源型滤波电路使用元件数目较少，对有源器件特性理想程度要求较低，结构简单，调整方便，对于一般应用场合性能比较优良，应用十分普遍。
但压控电压源电路利用正反馈补偿RC网络中能量损耗，反馈过强将降低电路稳定性，因为在这类电路中，Q值表达式均包含-Kf项，表明Kf过大，可能会使Q值变负，导致电路自激振荡。
此外这种电路Q值灵敏度较高，且均与Q成正比，如果电路Q值较高，外界条件变化将会使电路性能发生较大变化，如果电路在临界稳定条件下工作，也会导致自激振荡。
无限增益多路反馈型滤波电路与压控电压源滤波电路使用元件数目相近，由于没有正反馈，稳定性很高。
其不足之处是对有源器件特性要求较高，而且调整不如压控电压源滤波电路方便。
对于低通与高通滤波电路，二者Q值灵敏度相近，但对于图4-17c所示的带通滤波电路，其Q值相对R，C变化的灵敏度不超过1，因而可实现更高的品质因数。
双二阶环型滤波电路灵敏度很低，可以利用不同端输出，或改变元件参数，获得各种不同性质的滤波电路。
与此同时调整方便，各个特征参数可以独立调整。
适合于构成集成电路。
但利用分立器件组成双二阶环电路，用元件数目比较多，电路结构比较复杂，成本高。
4-3测控系统中常用的滤波器特性逼近的方式有几种类型？简述这些逼近方式的特点。
测控系统中常用的滤波器特性逼近的方式可分为巴特沃斯逼近、切比雪夫逼近与贝赛尔逼近三种类型。
巴特沃斯逼近的基本原则是在保持幅频特性单调变化的前提下，通带内最为平坦。
