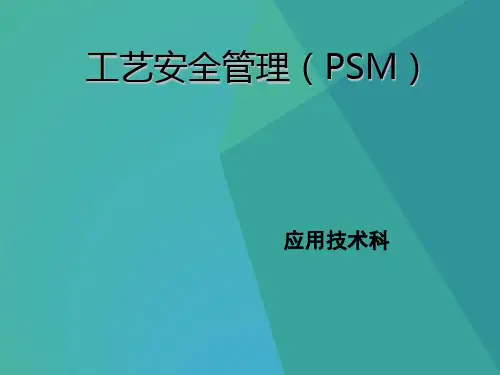

(完整PPT)工艺安全管理(PSM)
- 格式：ppt
- 大小：6.73 MB
- 文档页数：76
下载文档原格式
合集下载
工艺安全管理(PSM)
11
提 纲
一、工艺安全管理的重要性
二、工艺安全和工艺安全管理（PSM）
三、工艺安全管理（PSM）要素
10
一、工艺安全管理的重要性
主要任务— 控制风险
3、规范工艺安全管理。总部健全完善工艺危害分析、工艺安全信息 等工艺安全管理标准，专业公司加强工艺安全管理专业指导，确保
本专业领域工艺安全管理统一规范。企业配套完善工艺安全管理相
的达到8%以上，甚至超过很多行业的平均利润率。 ►英国安全卫生执行委员会（HSE）的研究报告显示：工厂伤害、
职业病和非伤害性意外事故所造成的损失，约占英国企业获利的
5%~10%。 ►我国企业界一年发生70多万起事故，直接经济损失达到2500多
亿元。
►全美安全理事会(NSC)的一项调查表明：企业在安全管理上每1 美元的投资，平均可减少8.5美元的事故成本。
SevesoⅠ指令，欧洲 Bhopal印度，有毒物泄漏
ResponsibleCare责任关怀，美国
OSHAPSM，美国 SevesoⅡ指令，欧洲；KOSHAPSM，韩国 石油天然气加工工艺危害管理，中国 EPA净化空气法案CleanAirAct：风险管理规 定Risk Management Program，美国
20
工艺安全管理(PSM)委员会的工作范围
工艺安全(PSM)分委员会 执行秘书
工艺与技术
工艺危害分析 工艺安全信息 操作步骤 安全程序 变更管理
设备设施 质量保证
机械完整性 投运前 安全检查
人员
应急 承包商管理 审核 培训
事件调查
变更管理
变更管理
23
中国石油工艺安全管理相关制度
2009年：15项HSE制度标准
提 纲
一、工艺安全管理的重要性
二、工艺安全和工艺安全管理（PSM）
三、工艺安全管理（PSM）要素
10
一、工艺安全管理的重要性
主要任务— 控制风险
3、规范工艺安全管理。总部健全完善工艺危害分析、工艺安全信息 等工艺安全管理标准，专业公司加强工艺安全管理专业指导，确保
本专业领域工艺安全管理统一规范。企业配套完善工艺安全管理相
的达到8%以上，甚至超过很多行业的平均利润率。 ►英国安全卫生执行委员会（HSE）的研究报告显示：工厂伤害、
职业病和非伤害性意外事故所造成的损失，约占英国企业获利的
5%~10%。 ►我国企业界一年发生70多万起事故，直接经济损失达到2500多
亿元。
►全美安全理事会(NSC)的一项调查表明：企业在安全管理上每1 美元的投资，平均可减少8.5美元的事故成本。
SevesoⅠ指令，欧洲 Bhopal印度，有毒物泄漏
ResponsibleCare责任关怀，美国
OSHAPSM，美国 SevesoⅡ指令，欧洲；KOSHAPSM，韩国 石油天然气加工工艺危害管理，中国 EPA净化空气法案CleanAirAct：风险管理规 定Risk Management Program，美国
20
工艺安全管理(PSM)委员会的工作范围
工艺安全(PSM)分委员会 执行秘书
工艺与技术
工艺危害分析 工艺安全信息 操作步骤 安全程序 变更管理
设备设施 质量保证
机械完整性 投运前 安全检查
人员
应急 承包商管理 审核 培训
事件调查
变更管理
变更管理
23
中国石油工艺安全管理相关制度
2009年：15项HSE制度标准
工艺安全管理Process-SafetyPPT课件
6
OSHA
Occupational Safety & Health Administration U.S. Department of Labor美国劳工部职业安全与健康管理局（OSHA）
10 10
▪ Overview of Prevention Program Regulations预防项目规章概述 ▪ Management Systems管理系统
• Emergency Planning and Response
• Compliance Audits
• Trade Secrets
• 机械完整性 • 动火作业许可证 • 变更管理 • 事故调查 • 应急计划和反应 • 合规性审核 • 商业秘密
12
What is Process Safety? 什么是工艺安全？
13
工艺安全
化工行业这一更为广阔的技术背景下的 “系统安全” 关注于化学生产技术的安全 “个人安全”、 “工作场所安全”也很重要
但是，这些风险的管理工作非常不一样 个人安全做得好并不能保证工艺安全也做得很好
114
Personal Safety 个人安全
• Hazard recognition by workers • 工人对危害的认知
• Contractor employees must be included 承包商职工必须包括在内
25 25
REQUIREMENTS 具体要求
• Employers shall develop a written plan of action regarding the implementation of the employee participation required by this paragraph [1910.119(c) (1)]
OSHA
Occupational Safety & Health Administration U.S. Department of Labor美国劳工部职业安全与健康管理局（OSHA）
10 10
▪ Overview of Prevention Program Regulations预防项目规章概述 ▪ Management Systems管理系统
• Emergency Planning and Response
• Compliance Audits
• Trade Secrets
• 机械完整性 • 动火作业许可证 • 变更管理 • 事故调查 • 应急计划和反应 • 合规性审核 • 商业秘密
12
What is Process Safety? 什么是工艺安全？
13
工艺安全
化工行业这一更为广阔的技术背景下的 “系统安全” 关注于化学生产技术的安全 “个人安全”、 “工作场所安全”也很重要
但是，这些风险的管理工作非常不一样 个人安全做得好并不能保证工艺安全也做得很好
114
Personal Safety 个人安全
• Hazard recognition by workers • 工人对危害的认知
• Contractor employees must be included 承包商职工必须包括在内
25 25
REQUIREMENTS 具体要求
• Employers shall develop a written plan of action regarding the implementation of the employee participation required by this paragraph [1910.119(c) (1)]
安全家PSM(工艺安全管理)课件——操作程序
6
引言
我们通常采用多重的保护措施或策略（称为保护层）来预 防工艺安全事故，按照保护层的优先顺序，依次是本质安 全、工程控制、行政控制和防护设备。应用操作程序属于 通过行政控制途径来预防事故。所以不难看出，操作程序 是预防工艺安全事故的一个重要环节，它虽然不像工艺设 备那样具体和明显，但具有同样的重要性，应该像对待工 艺设备（如泵、一二级分离器/电脱水、生产水处理装置 及安全装置等）一样对待操作程序。
16
事故案例
在置换时，来自油井（24-1）的液体将流经3.2公里长的 输送管道，被置换的空气经过旁通管道和开启的储罐手孔 排出。在开始置换前，至少需要手动开启或关闭10余个阀 门。大部分的阀门都 是带手柄的球阀，便 于操作人员判断阀门 的开或关的状态。
17
事故案例
3月4日早上，操作人员切断了阀门12#的仪表空气，使 它处于开启状态。当工程主管和操作人员完成其他阀门 的开、关操作后，开始对输送管道进行置换。
11
事故案例
生产主管将系统A的置换分成两步完成；第一步是用来自 油气井（22-1）的井液置换系统A的工艺设备；第二步是 用油气井（24-1）的井液置换输送管道内的空气。 在完 成第一步的置换工作后，操作人员准备用来自油气井（ 24-1）的井液置换输送管道内的空气。在置换开始前，操 作人员需要开启和关闭一系列的阀门（注：阀门和手孔的编号不 是该厂的实际编号，是为了表述方便另外加上的）。
18
事故案例
17时，操作人员开启阀门22#，液体物料（即气、油和水 的混合物）开始流过上述3.2公里长的输送管道。
19
事故案例
18时前后，紧跟阀门22#的压力表27#显示的压力读数是 5.4MPa。约18时15分，分离器E突然破裂，大量其他从罐 内泄漏出来并被引燃，分离器E所在的地方形成了一个巨 大的火球。爆炸导致周围部分管道和储罐破裂，形成更多 的泄漏燃烧，在分离器 附近的4名操作人员当场 死亡。
引言
我们通常采用多重的保护措施或策略（称为保护层）来预 防工艺安全事故，按照保护层的优先顺序，依次是本质安 全、工程控制、行政控制和防护设备。应用操作程序属于 通过行政控制途径来预防事故。所以不难看出，操作程序 是预防工艺安全事故的一个重要环节，它虽然不像工艺设 备那样具体和明显，但具有同样的重要性，应该像对待工 艺设备（如泵、一二级分离器/电脱水、生产水处理装置 及安全装置等）一样对待操作程序。
16
事故案例
在置换时，来自油井（24-1）的液体将流经3.2公里长的 输送管道，被置换的空气经过旁通管道和开启的储罐手孔 排出。在开始置换前，至少需要手动开启或关闭10余个阀 门。大部分的阀门都 是带手柄的球阀，便 于操作人员判断阀门 的开或关的状态。
17
事故案例
3月4日早上，操作人员切断了阀门12#的仪表空气，使 它处于开启状态。当工程主管和操作人员完成其他阀门 的开、关操作后，开始对输送管道进行置换。
11
事故案例
生产主管将系统A的置换分成两步完成；第一步是用来自 油气井（22-1）的井液置换系统A的工艺设备；第二步是 用油气井（24-1）的井液置换输送管道内的空气。 在完 成第一步的置换工作后，操作人员准备用来自油气井（ 24-1）的井液置换输送管道内的空气。在置换开始前，操 作人员需要开启和关闭一系列的阀门（注：阀门和手孔的编号不 是该厂的实际编号，是为了表述方便另外加上的）。
18
事故案例
17时，操作人员开启阀门22#，液体物料（即气、油和水 的混合物）开始流过上述3.2公里长的输送管道。
19
事故案例
18时前后，紧跟阀门22#的压力表27#显示的压力读数是 5.4MPa。约18时15分，分离器E突然破裂，大量其他从罐 内泄漏出来并被引燃，分离器E所在的地方形成了一个巨 大的火球。爆炸导致周围部分管道和储罐破裂，形成更多 的泄漏燃烧，在分离器 附近的4名操作人员当场 死亡。

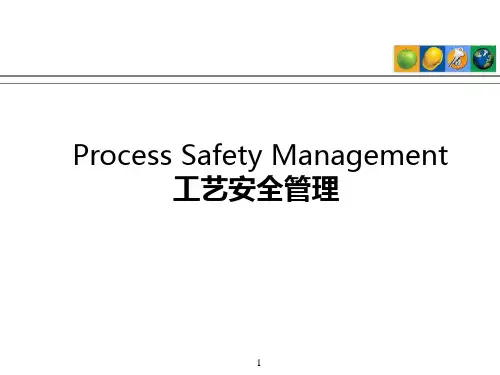

工艺安全管理(Process Safety Management)
Process Safety Management工艺安全管理List目录工艺安全管理介绍Process Safety Introduction 工艺安全管理的要素Process safety management 工艺安全指标Process safety indicatorProcess Safety Introduction 工艺安全介绍Session Objectives 会议目的To offer a basic understanding of Process Safety including:对工艺安全有一个基本的了解，包括：•Tieback to Texas City德克萨斯事故−Mogford Report−Mogford报告−Baker Report main learnings −Baker报告主要教训−CSB Report Process Safety Mentioned 提及的工艺安全−CSB报告•Process Safety: What is it ：什么是工艺安全− a working definition of process safety and PS management−工艺安全的实际定义和工艺安全管理PSM−Process Safety as part of OMS 工艺安全是OMS的一部分−detail about the components of PS management within OMS−OMS中PS管理的详细构成•Fundamental principles of Process Safety 工艺安全的基本准则−emphasis on Risk Management 强调风险管理•What do I need to do? 我需要做什么？−how to setup your operation to support PSM implementation 你如何调整自己来支持PSM的执行•To hear what you have to say 倾听你必须说的话Business Case for Process Safety 工艺安全案例Process Safety 工艺安全•Process Safety focuses on preventing all incidents like fires, explosions, and toxic and other types of major energy releases.•工艺安全着重于防止各类事故的发生，如火灾、爆炸、毒气以及其他主要能源的泄漏。
工艺安全PSM 培训71页PPT

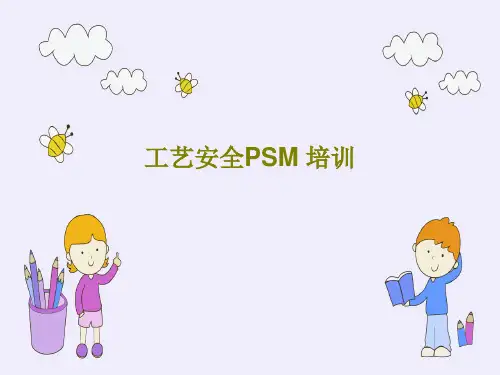

工艺安全PSM 培训
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
PSM(工艺安全管理)课件——1.工艺安全管理简介
员工或其他人员活动的区域，使相关人员遭受伤害。
工艺安全管理（PSM）的主要对象：是处理、使用、
加工或储存有毒有害、易燃易爆或能量的工艺和设施。 工艺安全管理（PSM）关心工艺系统的“偏差”，例 如液位偏高、流量过大、压力过大等。
9
事故案例
1984年
10
事故案例
11
事故案例
12
事故案例
博帕尔化学品泄漏事故
法对工艺危害进行分析。
根据工艺系统或生产设施不同生命周期或阶段的特点，
采取不同的方式辨别存在的危害、评估危害可能导致
的事故频率及后果，以此为基础，设法消除危害以避
免事故，或减轻危害可能导致的后果。
工艺安全的侧重点是工艺系统或生产设施本身。
8
引言
工艺安全管理（PSM）的主要目的：是预防有毒有害、
易燃易爆或能量的意外泄漏，特别是防止它们泄漏到
13
事故案例
14
事故案例15Fra bibliotek事故案例
16
事故案例
17
事故案例
18
事故案例
19
事故案例
20
事故案例
21
事故案例
1974年英国Flixborough泄漏爆炸事故
22
事故案例
23
事故案例
执行上述改变时，工厂的机械工程师辞职离开了工厂，接替他 的人还没有到位。负责设计、安装临时管道的维修人员仅仅在 车间的地板上用粉笔勾画出草图，就算完成了设计，没有经过
等事故的发生，主要受影响的对象是人；但工艺安全危害则能
引发重大事故，如潜在危险物的泄漏、能源的释放（火灾和爆 炸），这时主要受影响的对象不仅是人，还有财产和环境。所 以工艺安全事件能造成灾难性的影响，就是说不仅能造成多人 伤害和死亡，还会造成巨大的经济、财产和环境损失。
工艺安全管理（PSM）的主要对象：是处理、使用、
加工或储存有毒有害、易燃易爆或能量的工艺和设施。 工艺安全管理（PSM）关心工艺系统的“偏差”，例 如液位偏高、流量过大、压力过大等。
9
事故案例
1984年
10
事故案例
11
事故案例
12
事故案例
博帕尔化学品泄漏事故
法对工艺危害进行分析。
根据工艺系统或生产设施不同生命周期或阶段的特点，
采取不同的方式辨别存在的危害、评估危害可能导致
的事故频率及后果，以此为基础，设法消除危害以避
免事故，或减轻危害可能导致的后果。
工艺安全的侧重点是工艺系统或生产设施本身。
8
引言
工艺安全管理（PSM）的主要目的：是预防有毒有害、
易燃易爆或能量的意外泄漏，特别是防止它们泄漏到
13
事故案例
14
事故案例15Fra bibliotek事故案例
16
事故案例
17
事故案例
18
事故案例
19
事故案例
20
事故案例
21
事故案例
1974年英国Flixborough泄漏爆炸事故
22
事故案例
23
事故案例
执行上述改变时，工厂的机械工程师辞职离开了工厂，接替他 的人还没有到位。负责设计、安装临时管道的维修人员仅仅在 车间的地板上用粉笔勾画出草图，就算完成了设计，没有经过
等事故的发生，主要受影响的对象是人；但工艺安全危害则能
引发重大事故，如潜在危险物的泄漏、能源的释放（火灾和爆 炸），这时主要受影响的对象不仅是人，还有财产和环境。所 以工艺安全事件能造成灾难性的影响，就是说不仅能造成多人 伤害和死亡，还会造成巨大的经济、财产和环境损失。

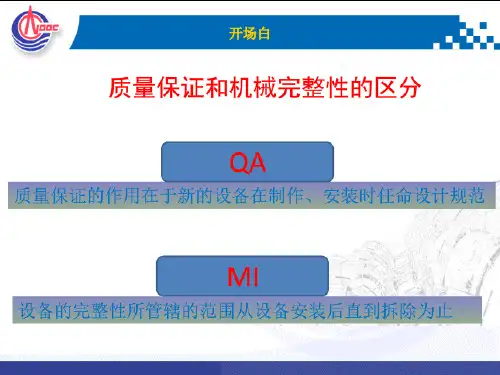

安全家PSM(工艺安全管理)课件——8.机械完整性共120页PPT资料
12
引言
在进行危害分析时，我们假设了一个前提，即当工艺系统 处于设计的正常工况范围以内时，就认为它是安全的。例 如，当某个压力容器的实际操作压力处在正常操作压力范 围以内时，就认为它不会出现超压破裂和发生泄漏；但是 这种假设的前提是压力容器处于完好的状态。如果是一个 严重腐蚀的容器，即使处在设计压力范围内的某个压力状 态下，也可能出现超压破裂并导致物料泄漏。
19
事故案例 本次事故发生时，在饱和气体装置中有两处注水点。一是最初设计的注水点，水 从进料罐的进料管P4347注入液相，此处的注水属于连续操作，它是为了从进入 工艺系统的物料中，消除某些已知的腐蚀剂；另一处注水点位于本次事故相关的 管道P4363上。
20
事故案例 最初的设计中没有管道P4363上的注水点，在饱和气体装置投产后不久，进料管 P4347注水点的操作未达到预期的效果，盐类和氢氧化物开始在换热器X-452和X453总累计并出现堵塞。大约在1981年11月，在气相管道P4363上增加了这一新的 注水点。水从管道P4363上原有的一个放空管进入工艺管道，主水管的末端没有 扩散装置，水呈自由流动的状态进入管道， 进水点的下游670mm处就是本次事故中破裂 的弯头。
开场白
1
课程介绍
2
课程介绍
3
课程介绍
4
课程介绍
1.引言 2.事故案例 3.PSM对“机械完整性”要素的规定 4.“机械完整性”要素相关实践
5
引言
6
引言
石化行业事故统计表明， 近一半损失与机械完整性失效有关
机械失效 41%
自然灾害 6%
操作失误 20%
工艺失误
未知原因 18%
8%
破坏行为/纵火 3%
25
引言
在进行危害分析时，我们假设了一个前提，即当工艺系统 处于设计的正常工况范围以内时，就认为它是安全的。例 如，当某个压力容器的实际操作压力处在正常操作压力范 围以内时，就认为它不会出现超压破裂和发生泄漏；但是 这种假设的前提是压力容器处于完好的状态。如果是一个 严重腐蚀的容器，即使处在设计压力范围内的某个压力状 态下，也可能出现超压破裂并导致物料泄漏。
19
事故案例 本次事故发生时，在饱和气体装置中有两处注水点。一是最初设计的注水点，水 从进料罐的进料管P4347注入液相，此处的注水属于连续操作，它是为了从进入 工艺系统的物料中，消除某些已知的腐蚀剂；另一处注水点位于本次事故相关的 管道P4363上。
20
事故案例 最初的设计中没有管道P4363上的注水点，在饱和气体装置投产后不久，进料管 P4347注水点的操作未达到预期的效果，盐类和氢氧化物开始在换热器X-452和X453总累计并出现堵塞。大约在1981年11月，在气相管道P4363上增加了这一新的 注水点。水从管道P4363上原有的一个放空管进入工艺管道，主水管的末端没有 扩散装置，水呈自由流动的状态进入管道， 进水点的下游670mm处就是本次事故中破裂 的弯头。
开场白
1
课程介绍
2
课程介绍
3
课程介绍
4
课程介绍
1.引言 2.事故案例 3.PSM对“机械完整性”要素的规定 4.“机械完整性”要素相关实践
5
引言
6
引言
石化行业事故统计表明， 近一半损失与机械完整性失效有关
机械失效 41%
自然灾害 6%
操作失误 20%
工艺失误
未知原因 18%
8%
破坏行为/纵火 3%
25
PSM(工艺安全管理)课件——3.工艺危害分析
造成事故的原因是多方面的，多个工艺安全管理要素 的执行都存在缺失，例如培训、事故调查、符合性审 计等等，特别是没有采用HAZOP方法对工艺装置进 行危害分析，使得企业错过了预防事故的机会。
PSM对“工艺危害分析”要素的规定
PSM对“工艺危害分析”要素的规定
工艺危害分析（PHA）工具方法
故障假设/检查表（What If / Checklists） 危险和可操作性研究（HAZOP） 故障类型和影响分析（FMEA） 故障树分析 （Fault Tree Analysis） 风险矩阵（Risk Matrix） 定量风险风险（Quantitative Risk Analysis） 美国环保总署速查表 （EPA Lookup Tables） 免费的和商业性气体扩散模型软件
PSM对“工艺危害分析”要素的规定

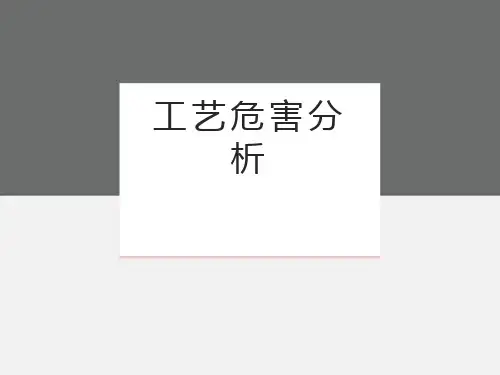

工艺危害分析九大步骤之第1步
1.2 确定PHA小组成员
1.2.4 团队合作要求： 具有一定的表达能力，善于与别人沟通，并具备团队合 作精神和较强的集体荣誉感。
PSM对“工艺危害分析”要素的规定
工艺危害分析九大步骤之第1步
1.3 PHA培训
◆小组成员PHA专项培训 根据PHA能力需求，结合小组成员的知 识结构，对其进行PHA专项培训。 ◆培训内容：PHA程序、PHA常用方法 、使用技巧等。
事故案例
在换热时，饱和油（冷）走管程，吸收油（热）走壳程。正常 情况下，换热器GP905是在热态工况下工作，设计没有考虑在 低于环境温度下工作的要求。
PART 01
事故案例
事故案例
没有为工艺装置进行工艺危害分析 一直未落实对GP1厂的HAZOP(危险性与可操作性研究)工作。 所以对GP1厂的工艺装置中断吸收油时会导致设备低温的冷脆 危害以及紧急切断系统的问题就没有发现，否则操作人员和生 产主管就可以通过参与危害分析加深对这些危害的认知，并在 操作中留意它，来避免本次事故。
PSM对“工艺危害分析”要素的规定
PSM对“工艺危害分析”要素的规定
工艺危害分析（PHA）工具方法
故障假设/检查表（What If / Checklists） 危险和可操作性研究（HAZOP） 故障类型和影响分析（FMEA） 故障树分析 （Fault Tree Analysis） 风险矩阵（Risk Matrix） 定量风险风险（Quantitative Risk Analysis） 美国环保总署速查表 （EPA Lookup Tables） 免费的和商业性气体扩散模型软件
PSM对“工艺危害分析”要素的规定
工艺危害分析九大步骤之第1步
1.2 确定PHA小组成员
1.2.4 团队合作要求： 具有一定的表达能力，善于与别人沟通，并具备团队合 作精神和较强的集体荣誉感。
PSM对“工艺危害分析”要素的规定
工艺危害分析九大步骤之第1步
1.3 PHA培训
◆小组成员PHA专项培训 根据PHA能力需求，结合小组成员的知 识结构，对其进行PHA专项培训。 ◆培训内容：PHA程序、PHA常用方法 、使用技巧等。
事故案例
在换热时，饱和油（冷）走管程，吸收油（热）走壳程。正常 情况下，换热器GP905是在热态工况下工作，设计没有考虑在 低于环境温度下工作的要求。
PART 01
事故案例
事故案例
没有为工艺装置进行工艺危害分析 一直未落实对GP1厂的HAZOP(危险性与可操作性研究)工作。 所以对GP1厂的工艺装置中断吸收油时会导致设备低温的冷脆 危害以及紧急切断系统的问题就没有发现，否则操作人员和生 产主管就可以通过参与危害分析加深对这些危害的认知，并在 操作中留意它，来避免本次事故。
工艺安全管理psm
It deals with the prevention and control of incidents that have the potential to release hazardous materials or energy. 它处理事件的预防和控制，这些事件可能出释放危险物质或能量。
Such incidents can cause toxic effects, fire or explosion and could ultimately result in serious injuries, property damage, lost production and environmental impact. 这种事件能造成中毒效应、火灾或爆炸，并能最终导致严重的伤害、财产 损失、生产损失和环境影响。
• Definition is independent of jurisdiction and in compliance with local regulations 定义与权限无关，而且要符合当地法规；
• One management system for Process Safety, and it will be embedded in OMS 一种用于工艺安全的管理系统，置于OMS体系之中；
Process Safety 工艺安全
• Process Safety focuses on preventing all incidents like fires, explosions, and toxic and other types of major energy releases.
• 工艺安全着重于防止各类事故的发生，如火灾、爆 炸、毒气以及其他主要能源的泄漏。
− Process Safety as part of OMS 工艺安全是OMS的一部分 − detail about the components of PS management within OMS
Such incidents can cause toxic effects, fire or explosion and could ultimately result in serious injuries, property damage, lost production and environmental impact. 这种事件能造成中毒效应、火灾或爆炸，并能最终导致严重的伤害、财产 损失、生产损失和环境影响。
• Definition is independent of jurisdiction and in compliance with local regulations 定义与权限无关，而且要符合当地法规；
• One management system for Process Safety, and it will be embedded in OMS 一种用于工艺安全的管理系统，置于OMS体系之中；
Process Safety 工艺安全
• Process Safety focuses on preventing all incidents like fires, explosions, and toxic and other types of major energy releases.
• 工艺安全着重于防止各类事故的发生，如火灾、爆 炸、毒气以及其他主要能源的泄漏。
− Process Safety as part of OMS 工艺安全是OMS的一部分 − detail about the components of PS management within OMS

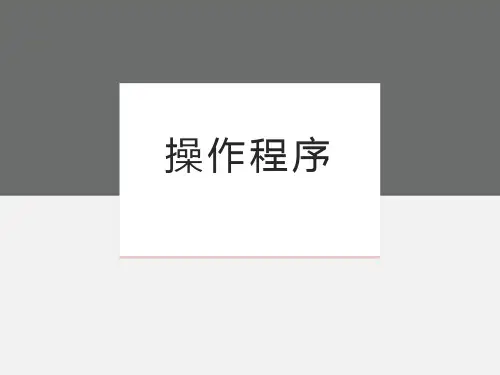

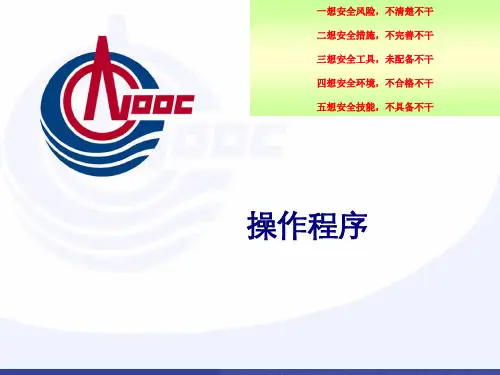

PSM(工艺安全管理)课件——6.操作程序
事故案例
1998年3月4日，美国路易斯安那州SE公司油气分离厂发 生了一起灾难
性的容器破 裂与火灾爆 炸事故，导 致了4名工 人死亡。
事故案例
工 艺 流 程 图
事故案例
该厂接收来自油井（22-1）和（24-1）的井液，采用连 续工艺流程分离其中的原油和天然气。工艺系统包括一条 3.2公里长的输送管道、分析器、储罐和辅助设备。油井 （22-1）和（24-1） 与工厂的距离分别约82米和3.2米 ，输送管道连接油井与工厂的分配总管，来自油井的液体 经由分配总管分别进入两套平行的工艺系统A与B。
事故案例
1998年3月4日，该厂计划启动新建成的工艺系统A以 处理来自油井（24-1）的井液。在投产之前，需要对系 统A及与油井（24-1）连接的月3.2公里长的输送管道 进行置换，以排空管道中的空气。 操作人员利用油气井中带压的井液置换设备中的空气， 置换出来的空气将通过敞开的储罐顶手孔释放出去。
事故案例 阀门11#和13#处于关闭状态，不是正常设想的开启状态。因此，被置换的气体 不能按照原定的意图放空，而是进入第三级分离器。第三级风力器是常压设计， 它的进料管线上没有阀门，压力接近5.4MPa的介质进入其中，导致它超压破裂 。
事故案例
没有编制开车程序、置换程序和分离器的操作程序。 日常操作过程中，主要是由管理人员口头指导操作人 员工作，操作方法和要求也都是由操作人员口授给新 加入公司的操作人员。
事故案例
1、从油气井（24-1）到系统A的分配总管：打开阀门1# ；关闭阀门23#、24#和26#；
事故案例
2、绕过分离器和冷却器，从系统A的分配总管到储罐F： 打开阀门阀门2#、3#、4#、5#、6#、7#、14#和15#；
事故案例

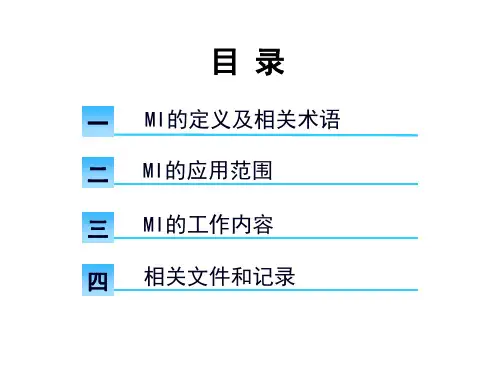

PSM培训(设备完整性管理)(MI)21页PPT
（6）应依据以下信息制定测试与检查计划
三、 MI的工作内容
（7）测试与检查人员必须依据计划执行， 记录测试与检查数据并保存。
（8）根据标准对比测试与检查数据，对不 合格的数据需要进一步核实，确认不合格的设 备应提出维修建议。维修建议应提供给相关业 务和生产单位进行分析讨论，并进行跟踪。
三、 MI的工作内容
三、 MI的工作内容
（2）审批维修计划 根据维修量的大小以及复杂程度，维修计划
应由相应的部门审批。
（3）执行维修
维修单位应考虑工作性质、安全措施、施工 现场、合作单位、参与工作人员资格等因素，分 解维修计划，参照维修规程制定工作流程，进行 维修。
三、 MI的工作内容
维 修 措 施 包 括 修 理 、 替 换 、 变 更 、 重 设 参 数 等 四 种
四、 相关文件和附件
文件
➢无
附件
➢关键设备识别流程
2、 测试与检测
（3）以风险为基础的测试与检查，是指根据设备故 障概率、导致的后果，制定测试、检验与检查计划。
（4）企业应组建测试与检查小组，负责制定测试与 检查计划，并组织实施。小组成员应包括设备、工艺、 维修等技术人员以及管理人员。
三、 MI的工作内容
（5）测试与检查计划应包含以下内容
三、 MI的工作内容
三、 MI的工作内容
三、 MI的工作内容
2、 测试与检测
（1）对关键设备实施以时间/状况为基础的测试与 检查，鼓励进行以风险为基础的测试与检查(RBI)。
（2） 以时间/状况为基础的测试与检查，是指根据 设备使用时间或设备状况以及国家法律法规要求，制定 测试、检验与检查计划。
三、 MI的工作内容
3、以风险为基础的测试与检查(RBI)：综合考虑关键设备出 现故障的概率以及出现故障后造成的后果制订的测试与检查 计划。
三、 MI的工作内容
（7）测试与检查人员必须依据计划执行， 记录测试与检查数据并保存。
（8）根据标准对比测试与检查数据，对不 合格的数据需要进一步核实，确认不合格的设 备应提出维修建议。维修建议应提供给相关业 务和生产单位进行分析讨论，并进行跟踪。
三、 MI的工作内容
三、 MI的工作内容
（2）审批维修计划 根据维修量的大小以及复杂程度，维修计划
应由相应的部门审批。
（3）执行维修
维修单位应考虑工作性质、安全措施、施工 现场、合作单位、参与工作人员资格等因素，分 解维修计划，参照维修规程制定工作流程，进行 维修。
三、 MI的工作内容
维 修 措 施 包 括 修 理 、 替 换 、 变 更 、 重 设 参 数 等 四 种
四、 相关文件和附件
文件
➢无
附件
➢关键设备识别流程
2、 测试与检测
（3）以风险为基础的测试与检查，是指根据设备故 障概率、导致的后果，制定测试、检验与检查计划。
（4）企业应组建测试与检查小组，负责制定测试与 检查计划，并组织实施。小组成员应包括设备、工艺、 维修等技术人员以及管理人员。
三、 MI的工作内容
（5）测试与检查计划应包含以下内容
三、 MI的工作内容
三、 MI的工作内容
三、 MI的工作内容
2、 测试与检测
（1）对关键设备实施以时间/状况为基础的测试与 检查，鼓励进行以风险为基础的测试与检查(RBI)。
（2） 以时间/状况为基础的测试与检查，是指根据 设备使用时间或设备状况以及国家法律法规要求，制定 测试、检验与检查计划。
三、 MI的工作内容
3、以风险为基础的测试与检查(RBI)：综合考虑关键设备出 现故障的概率以及出现故障后造成的后果制订的测试与检查 计划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
业主
改善操作，控制在 温度低限。密切监控 材质腐蚀情况（现有 材质为0Cr18Ni10）
低 冷箱E0501 P0502吸 V0503液位低， 低压冷剂出 入口过高 导致停泵
口流量低
调整泵吸入口位置
业主
把低低报警值设置 调高,V0503高液位操 作
试运停止后，安排 整改。
8
难题！
质量要求太 高了
工期太紧
——摘自集团公司中油安〔2010〕561号文件《集团公司HSE管理体系建设提升计划 （2011－2015年）》
13
一、工艺安全管理的重要性
事故成因分析
事故成因
人的不安 全行为
管理 缺陷
物的不安 全状态
行为安全管理
HSE体系管理 工艺安全管理
14
一、工艺安全管理的重要性 安全管理系统
系统安全管理
行为安全管理
人员培训 有效图示
控制室设计
有 高效效的通报讯警显示 报警记录 变更管理 减少报警数量
设备状况监控 早期诊断 在线现场诊断
P&ID仪表控制 （ HAZOP） 预先控制 数据安全
18
工艺安全
工艺安全的一个基本出发点是预防工艺物料（或能 量）泄漏。
石油行业发生的工艺安全事故通常表现为着火、爆 炸或者有毒物暴露等不同的形式，但都可以归咎于物料 的泄漏或能量的释放。
11
提纲
一、工艺安全管理的重要性 二、工艺安全和工艺安全管理（PSM） 三、工艺安全管理（PSM）要素
10
感谢原作者的辛勤劳动！
一、工艺安全管理的重要性
主要任务— 控制风险
3、规范工艺安全管理。总部健全完善工艺危害分析、工艺安全信息 等工艺安全管理标准，专业公司加强工艺安全管理专业指导，确保 本专业领域工艺安全管理统一规范。企业配套完善工艺安全管理相 关制度，推广开展HAZOP分析，严格工艺设备变更管理和启动前安全 检查，加大隐患治理投入，落实设备完整性管理要求，不断提高工 艺安全管理水平，实现本质安全环保。
18
工艺安全
►“工艺安全”所倡导的事故预防：强调采用系统的方法 对工艺危害进行分析。
根据工厂不同生命周期或阶段的特点，采取不同的方 式辨别存在的危害、评估危害可能导致的事故频率及后果， 以此为基础，设法消除危害以避免事故，或减轻危害可能 导致的后果。
►工艺安全的侧重点是工艺系统或设施本身。
19
感谢原作者的辛勤劳动！
管道振动，可能 导致管道疲劳损
建议配管技改
业主
间配管存 伤，泄露 在U型弯管
段
试运停止后，安排 整改。
低 V0302到
E0301内 E0302高温下形 FT0301，
T0303低流 形成胺盐 成稳定胺盐，腐 0302，
量
阻力增加 蚀，造成换热器 0303
腐蚀穿孔
建议深入研究E0301 适用材质（API581, API571），API581 推荐最低用321
TT
安全保护层
17
如何建立足够的安全保护层：工艺安全管理
保护层layer of protection 应急，疏散，急救
生产过程自动化(SIS）
连锁：边界管理
操作人员 报警系统：非正常工况管理 设备状况监控：资产完整性管 理
控制系统
人员定位与追踪, QRA,ERP 人员集合与清点
操作规程 连锁系统
SIL classification定级 SIL Verify 校验
► 目的：竣工投产前HAZOP, 作为投产前安全分析的一部分，审查竣工图，培训工 艺人员
► MDEA脱碳，分子筛脱水，冷箱LNG液化
► 共分14个节点， 有关安全、操作、图纸符合性的建议共57条。
► 跟踪情况：HAZOP开工始过艺晚安，无全法完管全关理闭建（议 PSM）
组分 E-0303到V- E-0303到 0301两相流 V-0301之
预算控制，安全 经费不够
承包商人员素 质太差
新手太多
所以我们常听到:
……项目哪有不出事的！
……别出大事就行，出点小事难免！
……这么高要求，还能干活吗？
确实是这样吗？
9
挑战？
我的HSE部 门人数不少
我们有HSE体系
我已经为安全花 了很多钱
我已经尽力了
然后呢？ ……如果？
我还有什么需要做 的吗？
10
机会！
典型事故与工艺安全相关的立法
年份 1974
1975 1977
1982 1984 1988 1989 1990 1992 1996 1997 1999
事故及地点 Flixborough英国，化学品泄漏，蒸气云爆炸 (环己烷氧化装置泄露后爆炸,28人死亡) Beek荷兰，蒸气泄漏，蒸气云爆炸 Seveso意大利，阀门破裂，有毒物泄漏 (环己烷泄露,30人死亡,22万人疏散)
EPA净化空气法案CleanAirAct：风险管理规
定Risk Management Program，美国
►事故经济损失占企业成本的比例，各工业国最低的为3%，最高 的达到8%以上，甚至超过很多行业的平均利润率。 ►英国安全卫生执行委员会（HSE）的研究报告显示：工厂伤害、 职业病和非伤害性意外事故所造成的损失，约占英国企业获利的 5%~10%。 ►我国企业界一年发生70多万起事故，直接经济损失达到2500多 亿元。 ►全美安全理事会(NSC)的一项调查表明：企业在安全管理上每1 美元的投资，平均可减少8.5美元的事故成本。
工艺安全管理 14
提纲
一、工艺安全管理的重要性 二、工艺安全和工艺安全管理（PSM） 三、工艺安全管理（PSM）要素
15
工艺安全: 本质安全与安全保护层
开好一套装置
区域应急计划
工厂应急预案
物理防护层 (如防爆墙,围堰等) 自动防护层 (如SIS)
重要报警及人工干涉/调整 基本控制
过程设计
洋葱模型
Bhopal印度，有毒物泄漏
Texas美国，反应器物料泄漏，蒸气云爆炸 Texas美国，污水罐投入运行时发生爆炸
工艺安全相关立法
SevesoⅠ指令，欧洲 ResponsibleCare责任关怀，美国
OSHAPSM，美国 SevesoⅡ指令，欧洲；KOSHAPSM，韩国 石油天然气加工工艺危害管理，中国
工艺安全管理（PSM）
例： 2005年BP德克萨斯炼厂爆炸事故-15死，170伤
工艺安全管理（PSM）
4
工艺安全管理（PSM）
5
例： BP德克萨斯炼厂爆炸事故-芳烃异构化
工艺安全管理（PSM）
6
例：天然气液化装置 （投产前HAZOP）
工艺安全管理（PSM）
7
例：天然气液化装置 （投产前HAZOP）
