串口通信——通信协议串口通信,通信协议串口通信是一种广泛使用的通信方式,它可以在计算机和外部设备之间进行数据传输。
在串口通信中,通信协议起着重要的作用,它定义了通信数据的格式、规则和流程,从而实现数据的可靠传输和正确解析。
本文将重点介绍串口通信的通信协议。
首先,串口通信的协议可以分为硬件协议和软件协议两个层次。
硬件协议指的是串口通信的物理层协议,包括传输速率、数据位数、停止位数、校验方式等参数的设定。
软件协议指的是串口通信的数据格式和处理规则,包括数据的起始标识、数据长度、校验和等字段的定义。
在串口通信的硬件协议中,最重要的参数是传输速率,通常用波特率(Baud Rate)来表示。
波特率表示每秒钟传输的位数,例如9600波特率表示每秒传输9600位的数据。
传输速率越高,数据传输的速度越快,但也会增加数据传输的误差。
因此,在实际应用中,需要根据具体的通信需求来选择合适的传输速率。
除了传输速率,串口通信的硬件协议还包括数据位数、停止位数和校验方式。
数据位数表示每个数据字节中包含的位数,常见的有5位、6位、7位和8位。
停止位数表示每个数据字节之后需要发送多少个停止位,常见的有1位和2位。
校验方式用于检测数据传输过程中是否出现错误,常见的校验方式有奇偶校验和无校验。
选择合适的数据位数、停止位数和校验方式,可以提高数据的可靠性和准确性。
在串口通信的软件协议中,最重要的字段是起始标识、数据长度和校验和。
起始标识用于标识数据包的开始位置,通常是一个特定的字节或字节序列。
数据长度指示了数据包中实际数据的长度,通常以字节为单位。
校验和用于检测数据传输过程中是否出现错误,通常是将数据包中所有字节之和进行取反操作得到的。
除了起始标识、数据长度和校验和,软件协议还可以根据具体的应用需求来定义其他的字段。
例如,可以定义一个控制字段,用于指示数据包的类型或命令,以便接收方根据不同的类型或命令来进行相应的处理。
另外,还可以定义一个时间戳字段,用于记录数据包的创建或接收时间。

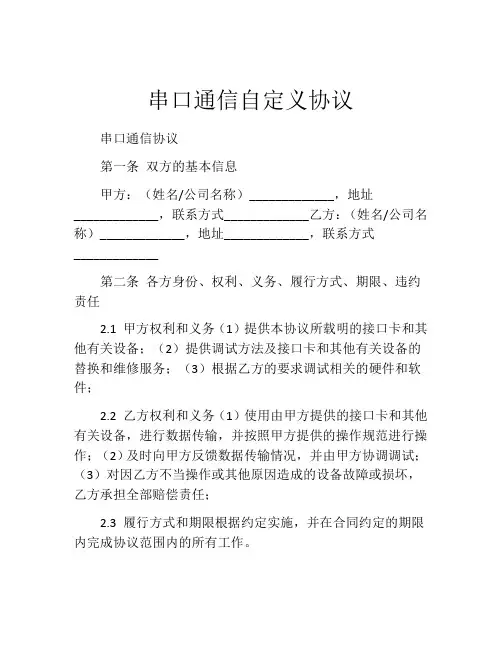

串口通信自定义协议串口通信协议第一条双方的基本信息甲方:(姓名/公司名称)_____________,地址_____________,联系方式_____________乙方:(姓名/公司名称)_____________,地址_____________,联系方式_____________第二条各方身份、权利、义务、履行方式、期限、违约责任2.1 甲方权利和义务(1)提供本协议所载明的接口卡和其他有关设备;(2)提供调试方法及接口卡和其他有关设备的替换和维修服务;(3)根据乙方的要求调试相关的硬件和软件;2.2 乙方权利和义务(1)使用由甲方提供的接口卡和其他有关设备,进行数据传输,并按照甲方提供的操作规范进行操作;(2)及时向甲方反馈数据传输情况,并由甲方协调调试;(3)对因乙方不当操作或其他原因造成的设备故障或损坏,乙方承担全部赔偿责任;2.3 履行方式和期限根据约定实施,并在合同约定的期限内完成协议范围内的所有工作。
2.4 违约责任因乙方原因造成的设备故障或损坏,乙方承担全部赔偿责任。
第三条遵守中国的相关法律法规甲、乙双方应遵守中华人民共和国相关法律法规,积极维护国家和社会的利益和正常秩序。
第四条明确各方的权力和义务本协议甲、乙双方权利得到明确保障,应确保各方权益不受侵犯,并按约履行各自义务,提升协作效果,推动协议既定目标得以高效稳定实现。
第五条法律效力和可执行性本协议经甲、乙双方签字并获得主管部门审批后生效。
本协议所包含的各项条款符合法律要求,具有法律效力和可执行性。
第六条其他1. 本协议规定的任何宽松、宽容或者不执行的条款,均不影响其余的规定的效力,不得视为对本协议的放弃;2. 本协议的正本由甲、乙双方各执一份,均具有同等法律效力;3. 本协议内容经甲、乙双方同意后才可修改,其修改一般应通知对方并经双方签字确认后才生效。
甲方(签字/盖章):_____________日期:_____________乙方(签字/盖章):_____________日期:_____________。
串口通讯—通信协议所谓通信协议是指通信双方的一种约定。
约定包括对数据格式、同步方式、传送速度、传送步骤、检纠错方式以及控制字符定义等问题做出统一规定,通信双方必须共同遵守。
因此,也叫做通信控制规程,或称传输控制规程,它属于ISO'S OSI七层参考模型中的数据链路层。
目前,采用的通信协议有两类:异步协议和同步协议。
同步协议又有面向字符和面向比特以及面向字节计数三种。
其中,面向字节计数的同步协议主要用于DEC公司的网络体系结构中。
一、物理接口标准1.串行通信接口的基本任务(1)实现数据格式化:因为来自CPU的是普通的并行数据,所以,接口电路应具有实现不同串行通信方式下的数据格式化的任务。
在异步通信方式下,接口自动生成起止式的帧数据格式。
在面向字符的同步方式下,接口要在待传送的数据块前加上同步字符。
(2)进行串-并转换:串行传送,数据是一位一位串行传送的,而计算机处理数据是并行数据。
所以当数据由计算机送至数据发送器时,首先把串行数据转换为并行数才能送入计算机处理。
因此串并转换是串行接口电路的重要任务。
(3)控制数据传输速率:串行通信接口电路应具有对数据传输速率——波特率进行选择和控制的能力。
(4)进行错误检测:在发送时接口电路对传送的字符数据自动生成奇偶校验位或其他校验码。
在接收时,接口电路检查字符的奇偶校验或其他校验码,确定是否发生传送错误。
(5)进行TTL与EIA电平转换:CPU和终端均采用TTL电平及正逻辑,它们与EIA采用的电平及负逻辑不兼容,需在接口电路中进行转换。
(6)提供EIA-RS-232C接口标准所要求的信号线:远距离通信采用MODEM时,需要9根信号线;近距离零MODEM方式,只需要3根信号线。
这些信号线由接口电路提供,以便与MODEM或终端进行联络与控制。
2、串行通信接口电路的组成为了完成上述串行接口的任务,串行通信接口电路一般由可编程的串行接口芯片、波特率发生器、EIA 与TTL电平转换器以及地址译码电路组成。

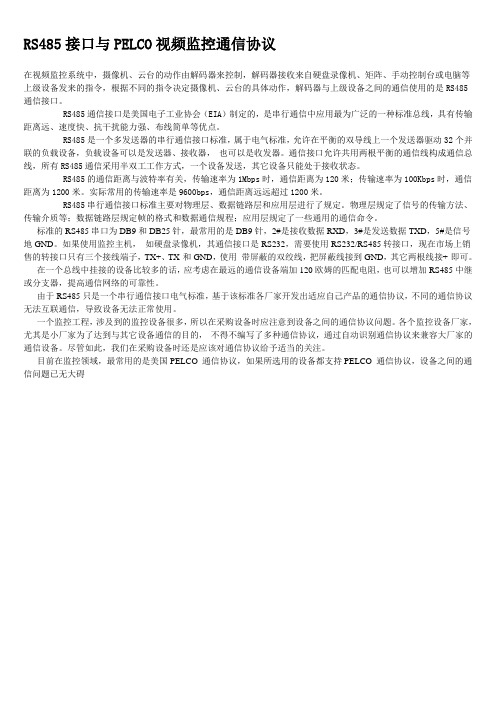

RS485接口与PELCO视频监控通信协议在视频监控系统中,摄像机、云台的动作由解码器来控制,解码器接收来自硬盘录像机、矩阵、手动控制台或电脑等上级设备发来的指令,根据不同的指令决定摄像机、云台的具体动作,解码器与上级设备之间的通信使用的是RS485通信接口。
RS485通信接口是美国电子工业协会(EIA)制定的,是串行通信中应用最为广泛的一种标准总线,具有传输距离远、速度快、抗干扰能力强、布线简单等优点。
RS485是一个多发送器的串行通信接口标准,属于电气标准,允许在平衡的双导线上一个发送器驱动32个并联的负载设备,负载设备可以是发送器、接收器,也可以是收发器。
通信接口允许共用两根平衡的通信线构成通信总线,所有RS485通信采用半双工工作方式,一个设备发送,其它设备只能处于接收状态。
RS485的通信距离与波特率有关,传输速率为1Mbps时,通信距离为120米;传输速率为100Kbps时,通信距离为1200米。
实际常用的传输速率是9600bps,通信距离远远超过1200米。
RS485串行通信接口标准主要对物理层、数据链路层和应用层进行了规定。
物理层规定了信号的传输方法、传输介质等;数据链路层规定帧的格式和数据通信规程;应用层规定了一些通用的通信命令。
标准的RS485串口为DB9和DB25针,最常用的是DB9针,2#是接收数据RXD,3#是发送数据TXD,5#是信号地GND。
如果使用监控主机,如硬盘录像机,其通信接口是RS232,需要使用RS232/RS485转接口,现在市场上销售的转接口只有三个接线端子,TX+、TX-和GND,使用带屏蔽的双绞线,把屏蔽线接到GND,其它两根线接+-即可。
在一个总线中挂接的设备比较多的话,应考虑在最远的通信设备端加120欧姆的匹配电阻,也可以增加RS485中继或分支器,提高通信网络的可靠性。
由于RS485只是一个串行通信接口电气标准,基于该标准各厂家开发出适应自己产品的通信协议,不同的通信协议无法互联通信,导致设备无法正常使用。
串口通讯协议串口通讯协议是一种用于在计算机和外部设备之间进行数据传输的通信协议。
它是通过串行通信接口(串口)将数据以逐位的方式传输。
串口通讯协议通常用于连接计算机和各种外设,如打印机、调制解调器、传感器等。
1. 什么是串口通讯协议?串口通讯协议是一种规定了数据传输格式和通信规则的协议。
它定义了数据帧的结构、数据的编码和解码方式、数据的传输速率等。
串口通讯协议通常由硬件和软件两部分组成。
硬件部分包括串口接口的物理连接、电气特性以及数据线的连接方式。
串口通常包括发送线(TX)、接收线(RX)和地线(GND)。
这些线路通过串口线连接计算机和外设。
软件部分涉及到数据的传输和解析。
在串口通讯中,数据被分为连续的字节,并通过串行方式逐个传输。
发送方将字节一位一位地发送到接收方,接收方则按照事先约定好的规则解析和处理数据。
2. 常见的串口通讯协议2.1 RS-232RS-232是一种常见的串口通讯协议,它定义了串口的物理接口和电气特性。
RS-232通常使用DB9或DB25连接器,并且规定了数据线的连接方式、电平范围等。
2.2 UARTUART(Universal Asynchronous Receiver/Transmitter)是一种通用的异步收发器。
它是实现串口通讯的重要组件,负责将数据从并行格式转换为串行格式,并在发送和接收之间进行时序控制。
UART可以通过调整参数来适应不同的通信需求,如波特率、数据位、停止位和校验位等。
2.3 SPISPI(Serial Peripheral Interface)是一种同步串行通信协议,常用于连接微控制器和外部设备。
SPI使用4条线进行通信,包括时钟线、数据线、主从选择线和片选线。
SPI具有高速传输和多设备连接的优势。
2.4 I2CI2C(Inter-Integrated Circuit)是一种串行通信协议,用于连接集成电路芯片之间的通信。
I2C使用两条线进行通信,一条是时钟线(SCL),另一条是数据线(SDA)。
PELCO协议一、协议介绍PELCO协议是一种用于视频监控系统的通信协议,旨在实现视频设备之间的互操作性和数据传输。
本协议定义了一套通信规则和命令格式,以确保不同厂商生产的视频设备可以相互通信和控制。
二、协议版本当前的PELCO协议版本为2.0,该版本是在之前版本的基础上进行了改进和优化。
本协议适用于支持串口通信的视频设备,如摄像机、云台和录像机等。
三、协议功能1. 云台控制:PELCO协议支持对云台进行控制,包括云台的方向控制(上、下、左、右)、变焦控制、聚焦控制和光圈控制等。
2. 预置位设置:用户可以通过PELCO协议设置云台的预置位,以便在需要时快速定位到指定位置。
3. 巡航路径设置:PELCO协议支持设置云台的巡航路径,可以按照预设的路径自动巡航。
4. 视频参数设置:用户可以通过PELCO协议设置视频设备的参数,如亮度、对比度、色彩等。
5. 报警触发:PELCO协议支持通过报警输入触发相应的动作,如自动转向某个预置位、自动录像等。
6. 视频数据传输:PELCO协议定义了视频数据传输的格式和方式,以保证视频设备之间的数据传输的稳定和可靠。
四、协议结构PELCO协议的命令格式如下:起始码 | 地址码 | 命令码 | 数据1 | 数据2 | 校验和1. 起始码:协议起始码是一个字节的固定值,用于标识一条协议的开始。
2. 地址码:地址码用于指定要控制的设备地址,通常是一个字节的值。
3. 命令码:命令码用于指定要执行的具体操作,如云台控制、参数设置等。
4. 数据1和数据2:数据1和数据2用于传递具体的参数或者数据,根据命令码的不同而有所变化。
5. 校验和:校验和用于校验协议的完整性,通常是通过对其他字段进行求和或异或运算得到的。
五、协议命令PELCO协议定义了一系列的命令码,用于执行不同的操作。
以下是一些常用的命令码示例:1. 云台控制命令:- 上:0x08- 下:0x10- 左:0x04- 右:0x02- 停止:0x002. 变焦控制命令:- 变焦放大:0x20- 变焦缩小:0x40- 停止:0x003. 预置位设置命令:- 设置预置位:0x03- 转到预置位:0x074. 巡航路径设置命令:- 设置巡航路径:0x06- 开始巡航:0x07- 停止巡航:0x005. 视频参数设置命令:- 设置亮度:0x0A- 设置对比度:0x0B- 设置色彩:0x0C六、协议应用PELCO协议广泛应用于视频监控系统中,为不同厂商的视频设备提供了一种标准的通信方式。
串口通信协议协议名称:串口通信协议一、协议目的本协议旨在规范串口通信的数据传输格式和通信机制,确保串口设备之间的稳定和可靠的数据交换。
二、协议范围本协议适合于使用串口进行数据通信的设备,包括但不限于计算机、嵌入式系统、传感器、控制器等。
三、协议要求1. 数据帧格式:采用异步串行通信方式,数据传输采用字节为单位,每一个数据帧包括起始位、数据位、校验位和住手位。
2. 波特率:协议支持多种波特率,包括但不限于9600、19200、38400、57600、115200等。
3. 数据位:支持数据位的设置,包括但不限于5位、6位、7位、8位。
4. 奇偶校验位:支持奇偶校验位的设置,包括但不限于无校验、奇校验、偶校验。
5. 住手位:支持住手位的设置,包括但不限于1位、1.5位、2位。
6. 数据传输方式:支持全双工和半双工两种传输方式。
7. 数据流控制:协议支持硬件流控和软件流控两种方式,可根据实际需求选择。
8. 错误处理:协议要求设备在接收到错误数据时能够进行错误处理,包括但不限于丢弃错误数据、重新请求数据等。
四、协议内容1. 数据帧格式- 起始位:1个起始位,表示数据帧的开始。
- 数据位:根据实际需求设置数据位长度。
- 校验位:1个校验位,用于校验数据的正确性。
- 住手位:根据实际需求设置住手位长度。
2. 数据传输- 数据传输采用点对点的方式,每一个设备都有惟一的地址。
- 发送方将数据按照数据帧格式发送给接收方,接收方在接收到完整的数据帧后进行解析。
- 发送方和接收方在传输前需要进行波特率、数据位、奇偶校验位、住手位等参数的商议。
3. 错误处理- 发送方在发送数据时,如果发现数据错误,应即将住手发送,并进行错误处理。
- 接收方在接收到错误数据时,应即将通知发送方,并进行错误处理。
- 错误处理方式可以根据实际需求进行定义,例如重新请求数据、丢弃错误数据等。
五、协议实施1. 设备创造商应根据本协议的要求设计和创造串口设备,并确保设备符合本协议的规范。

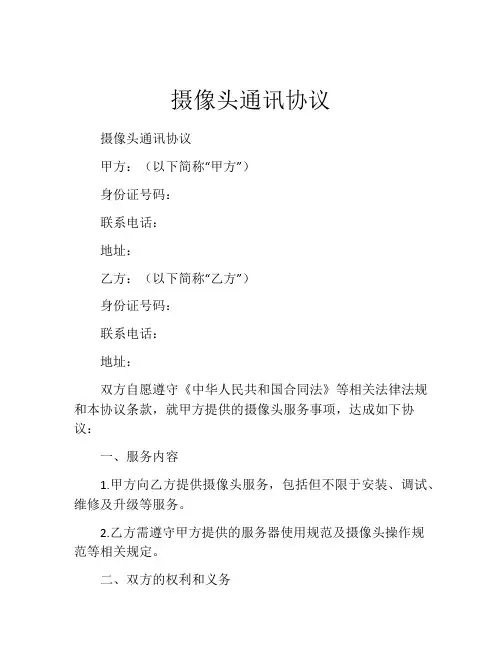

摄像头通讯协议摄像头通讯协议甲方:(以下简称“甲方”)身份证号码:联系电话:地址:乙方:(以下简称“乙方”)身份证号码:联系电话:地址:双方自愿遵守《中华人民共和国合同法》等相关法律法规和本协议条款,就甲方提供的摄像头服务事项,达成如下协议:一、服务内容1.甲方向乙方提供摄像头服务,包括但不限于安装、调试、维修及升级等服务。
2.乙方需遵守甲方提供的服务器使用规范及摄像头操作规范等相关规定。
二、双方的权利和义务1.甲方的权利和义务(1)提供符合国家法律法规的摄像头服务,并且按照合同约定时间安装、调试、维护摄像头设备;(2)及时提供技术升级和售后服务,并按照规定进行网络维护;(3)对乙方在使用摄像头过程中的纠纷、争议,提供相关咨询和解决方案;(4)确保甲方服务的安全性和稳定性,防止非法入侵和数据泄漏。
2.乙方的权利和义务(1)支付服务费用,并且在支付服务费用的基础上按照约定使用摄像头服务;(2)妥善保管摄像头设备,防止丢失、损坏、盗窃等事件的发生;(3)遵守本协议以及甲方服务器使用规范及摄像头操作规范等相关规定;(4)对于在使用摄像头服务中遇到的问题及时与甲方联系并提供必要的支持。
如涉及到安全问题,应及时告知甲方,予以协调解决。
三、履行方式及期限1.甲方应于双方约定时间内完成摄像头安装、调试及维修工作,并且确保摄像头设备的正常运转。
2.本协议自甲方提交新协议书给乙方时生效,合同期限为一年,自甲乙双方签字盖章之日起生效。
四、违约责任1.任何一方违约,违约方应向守约方赔偿由此给守约方造成的损失。
2.一方未按合同约定时间内履行义务,应向对方支付违约金,违约金付款应在违约方通知收到之日起7个工作日内支付。
五、法律效力及可执行性1.本协议自签署之日起生效,具有法律效力。
2.本协议一式两份,甲乙双方各执一份,拥有同等效力。
3.在执行本协议过程中,如发生争议,双方应友好协商解决,协商不成,可以向本协议签订地人民法院提起诉讼。

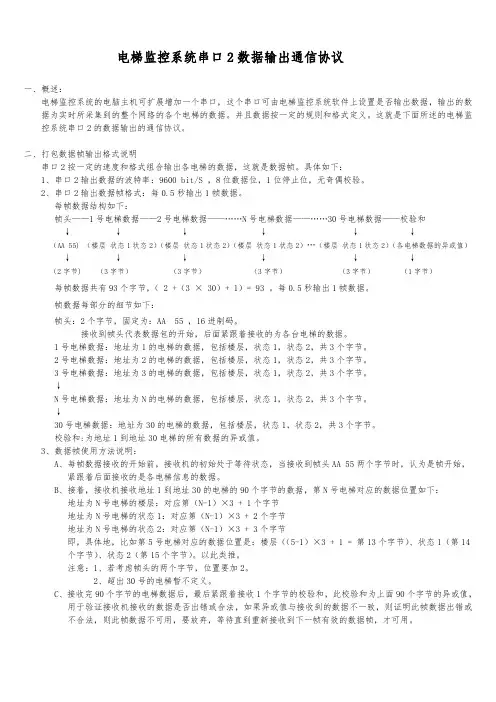

电梯监控系统串口2数据输出通信协议一、概述:电梯监控系统的电脑主机可扩展增加一个串口,这个串口可由电梯监控系统软件上设置是否输出数据,输出的数据为实时所采集到的整个网络的各个电梯的数据。
并且数据按一定的规则和格式定义。
这就是下面所述的电梯监控系统串口2的数据输出的通信协议。
二、打包数据帧输出格式说明串口2按一定的速度和格式组合输出各电梯的数据,这就是数据帧。
具体如下:1、串口2输出数据的波特率:9600 bit/S ,8位数据位,1位停止位,无奇偶校验。
2、串口2输出数据帧格式:每0.5秒输出1帧数据。
每帧数据结构如下:帧头——1号电梯数据——2号电梯数据——……N号电梯数据——……30号电梯数据——校验和↓↓↓↓↓↓(AA 55) (楼层状态1状态2)(楼层状态1状态2)(楼层状态1状态2)…(楼层状态1状态2)(各电梯数据的异或值)↓↓↓↓↓↓(2字节) (3字节)(3字节)(3字节)(3字节)(1字节)每帧数据共有93个字节,( 2 +(3 × 30)+ 1)= 93 。
每0.5秒输出1帧数据。
帧数据每部分的细节如下:帧头:2个字节,固定为:AA 55 ,16进制码。
接收到帧头代表数据包的开始,后面紧跟着接收的为各台电梯的数据。
1号电梯数据:地址为1的电梯的数据,包括楼层,状态1,状态2,共3个字节。
2号电梯数据:地址为2的电梯的数据,包括楼层,状态1,状态2,共3个字节。
3号电梯数据:地址为3的电梯的数据,包括楼层,状态1,状态2,共3个字节。
↓N号电梯数据:地址为N的电梯的数据,包括楼层,状态1,状态2,共3个字节。
↓30号电梯数据:地址为30的电梯的数据,包括楼层,状态1,状态2,共3个字节。
校验和:为地址1到地址30电梯的所有数据的异或值。
3、数据帧使用方法说明:A、每帧数据接收的开始前,接收机的初始处于等待状态,当接收到帧头AA 55两个字节时,认为是帧开始,紧跟着后面接收的是各电梯信息的数据。
串口通讯协议书范本甲方(提供方):_________________________乙方(使用方):_________________________鉴于甲方拥有串口通讯技术,乙方有使用该技术的需求,双方本着平等互利的原则,经协商一致,就串口通讯技术的使用达成如下协议:第一条定义1.1 串口通讯:指通过串行接口进行数据传输的一种通讯方式。
1.2 数据格式:指在串口通讯中,数据的组织和编码方式。
1.3 通讯速率:指串口通讯中数据传输的速度。
1.4 通讯协议:指双方约定的串口通讯规则和标准。
第二条协议内容2.1 甲方同意向乙方提供符合本协议规定的串口通讯技术。
2.2 乙方同意按照本协议的规定使用甲方提供的串口通讯技术。
第三条通讯参数3.1 数据格式:采用_________标准。
3.2 通讯速率:_________ Baud。
3.3 校验方式:_________。
3.4 停止位:_________。
3.5 通讯协议:_________。
第四条权利与义务4.1 甲方应保证提供的串口通讯技术符合本协议规定的标准。
4.2 乙方应按照本协议规定的参数进行通讯,并保证通讯的合法性和安全性。
4.3 双方应共同维护通讯的稳定性和安全性,不得擅自更改通讯参数。
第五条保密条款5.1 双方应对在本协议履行过程中获知的对方的商业秘密和技术秘密负有保密义务。
5.2 保密期限为协议终止后_________年。
第六条违约责任6.1 如一方违反本协议规定,应承担违约责任,并赔偿对方因此遭受的损失。
第七条协议的变更和解除7.1 本协议的任何变更和补充均需双方书面同意。
7.2 如一方要求解除本协议,应提前_________天书面通知对方。
第八条争议解决8.1 双方因履行本协议所发生的任何争议,应通过友好协商解决。
8.2 如协商不成,任何一方均可向甲方所在地人民法院提起诉讼。
第九条其他9.1 本协议自双方签字盖章之日起生效。
9.2 本协议一式两份,甲乙双方各执一份,具有同等法律效力。
摄像机使用手册

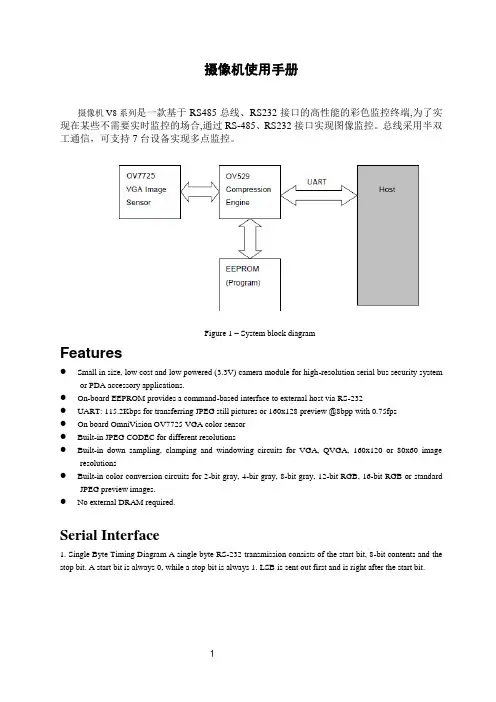

摄像机V8系列是一款基于RS485总线、RS232接口的高性能的彩色监控终端,为了实现在某些不需要实时监控的场合,通过RS-485、RS232接口实现图像监控。
