最新版火灾自动报警及联动控制系统施工图设计说明范本火灾自动报警及联动控制系统施工图设计说明一、项目概况1、本工程项目名称为___________________，本项目位于____________________。
建设单位为______________________________。
2、本工程地上主体二栋为十六层，其中一至三层为集中商业裙房，地下为一层地下室，结构形式为短肢墙--剪力墙结构，建筑总高49.5m（结构高度）。
单栋建筑面积为10980.42平方米,单栋建筑基底面积为370.34平方米。
3、本项目为高层商住建筑，建筑防火分类为一类，建筑耐火等级一级设计，主体结构合理使用年限为50年，抗震设防烈度为6度。
二、设计依据□ 1.1 《火灾自动报警系统设计规范》 GB50116-2013□ 1.2 《高层民用建筑设计防火规范》 GB50045-95（2005年版）□ 1.3 《建筑设计防火规范》 GB50116-2006□ 1.4 《汽车库、修车库、停车场设计防火规范》 GB50067-97□ 1.5 《民用建筑电气设计规范》 JGJ16-2008□ 1.6 《人民防空工程设计防火规范》 GB50098-2009□ 1.7 《电气火灾监控系统设计、安装及验收规范》 DB45/T846-2012□ 1.8 甲方提供的设计任务书及有关专业所提设计资料。
三、设计内容□ 火灾自动报警系统□ 火灾应急广播系统□ 消防联动控制系统□ 消防专用电话系统□ 电气火灾监控系统□ 消防设备电源监控系统四、火灾自动报警系统□ 4.1 报警系统形式选择：□ 区域报警系统□ 集中报警系统□ 控制中心报警系统□ 4.2 总线接线方式选择：□ 环型结构总线□ 树型结构总线□ 4.3、消防控制室设计1) 本工程消防控制室设在1#楼首层，并设有直接通往室外的出口，入口处应设有明显标志。
2) 消防控制室的报警控制设备由火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防应急广播控制设备、消防专用电话总机、电气火灾报警主机、消防电源监控器、防火门监控器和电源设备等组成。
![某大楼消防报警系统施工组织设计[精编版]](https://img.taocdn.com/s1/m/027273425f0e7cd1842536bd.png)

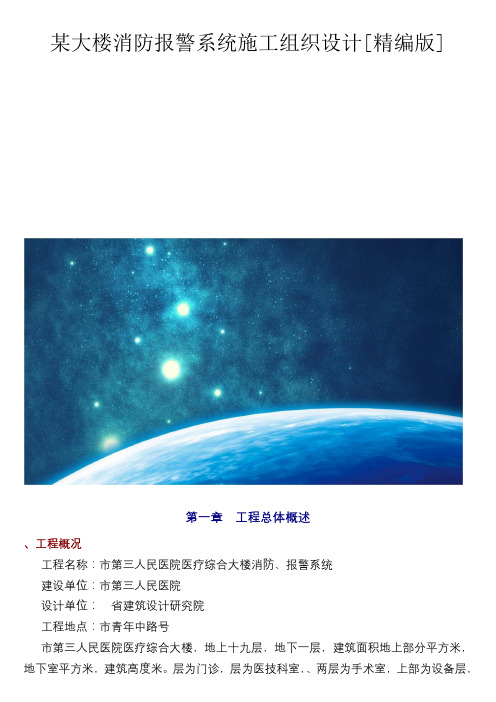

某大楼消防报警系统施工组织设计[精编版]第一章工程总体概述、工程概况工程名称：市第三人民医院医疗综合大楼消防、报警系统建设单位：市第三人民医院设计单位：省建筑设计研究院工程地点：市青年中路号市第三人民医院医疗综合大楼，地上十九层，地下一层，建筑面积地上部分平方米，地下室平方米，建筑高度米。
层为门诊，层为医技科室，、两层为手术室，上部为设备层，层为病房，屋顶为电梯机房、水箱间，地下一层平时为水池、水泵房、制冷机房、变配电室和车库等，战时为五级人防。
本次消防工程包括以下几个系统：火灾自动报警及联动系统、室外给水系统（含消防）、室内消防水系统（消火栓、喷淋）、消防增压系统、地下室通风、防排烟系统、气体灭火系统、防火卷帘控制系统。
消防水消火栓系统：消火栓系统水平和竖向均成环状布置，有两路进水管从泵房引入设计流量30L，自救式消火栓，Φ直流水枪，衬胶水龙带25m，水枪充实水柱13m，消火栓箱内设启动按钮，可以远程启动消防泵并报警。
屋顶水箱间设消防水箱一只，贮存消防水量18m3,消火栓系统设置独立的泵罐增压设备，膨胀罐有效容积大于300L。
室外设水泵结合器两只。
室外消防用水量20L，由室外市政管网提供，设施外消火栓只，间距不大于80m。
自动喷洒系统：地上部分按中危险Ⅰ级设计，设计喷水强度为6.0L,地下车库为中危险Ⅱ级，设计喷水强度为8.0L,采用快速响应玻璃球闭式喷头，额定温度68℃。
消防泵房设在地下室，消防泵一用一备，设计流量28L,设湿式报警阀只，水泵结合器只。
在报警阀前一次减压，保证每层压力不大于。
屋顶设增压设备，膨胀罐有效容积大于150L。
消防水池、消防水泵房设在地下室，消防泵均为一用一备，消防水池有效容积300m3。
地下一层配电室设无管网式气体自动灭火设备，其他各层配置手提式灭火器，布置详火灾自动报警及消防联动系统：根据《火灾自动报警系统设计规范》规定：本工程防火等级为一级，采用控制中心报警系统。

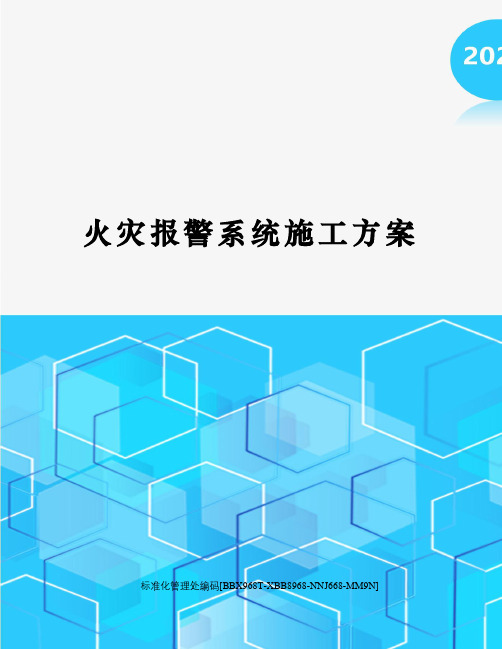

火灾报警系统施工方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]目录1、工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈22、系统介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈23、编制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈34、施工现场管理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈35、系统的供货及使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈36、施工人员要求┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈47、进度控制┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈48、施工工序┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈49、质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1810、危险源、危险点分析及预防┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1911、施工现场文明施工环保的要求┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈201、工程概况：本工程位于山东省荣城宁津镇华能山东石岛湾核电厂内，属于技术总承包的形式，即设计、安装、调试及通过国家有关部门的验收等工作，保护区域为：培训中心、培训中心附属楼、二期食堂、司机班、3＃宿舍楼；在施工过程中直接受监理公司监督指导。
2系统介绍：本消防系统包含了火灾自动报警系统、消防广播系统、消防电话、消火栓系统、自动喷淋、气体灭火系统组成；、火灾自动报警系统由电感烟探测器、感温探测器、手动报警按钮、各类模块、电话分机、电话插孔、扬声器、消火栓按钮、可燃气体探测器、模块箱等设备；本系统在培训中心C区一层设消防控制室。
消防报警系统改造工程施工组织设计1. 项目概述本文档旨在设计消防报警系统改造工程的施工组织，确保施工流程合理有序、施工期限得以保障，并提供有效的安全措施。
2. 工程施工组织设计2.1 施工流程工程施工将按照以下流程进行：1. 预施工准备：包括确定施工区域、布置安全警示标志、组织施工人员等；2. 设备拆除：拆除原有的消防报警设备，并确保施工现场安全；3. 新设备安装：按照设计要求安装新的消防报警设备，并进行必要的调试；4. 线路连接：连接新设备与原有线路，并进行必要的接地测试；5. 系统测试：对系统进行全面测试，确保其正常运行；6. 完工验收：与相关部门进行验收，并办理相关手续。
2.2 安全措施为保障施工期间的安全，将采取以下措施：1. 员工安全教育：对施工人员进行消防知识培训，确保其了解施工过程中的安全注意事项；2. 安全防护设施：设置消防器材、警示标志等，确保现场安全；3. 施工现场监控：安装监控设备，及时掌握施工现场情况；4. 废弃物处理：妥善处理施工产生的废弃物，防止二次污染。
2.3 施工期限根据工程量和施工流程的合理安排，预计整个消防报警系统改造工程将需时30天。
具体施工期限将在项目启动前与施工单位协商确定。
3. 相关责任和要求3.1 施工单位责任1. 组织施工：负责组织施工过程；2. 安全保障：负责施工现场的安全保障措施；3. 工期保障：按照合同约定的期限完成施工。
3.2 监督单位责任1. 监督施工：负责监督施工单位的施工过程；2. 安全监控：确保施工现场的安全状态；3. 工期监督：监督施工单位按期完成施工。
3.3 其他要求1. 施工单位和监督单位应保持良好的沟通协调，及时解决工程施工中的问题；2. 项目完工后，施工单位应提交相关的验收文件和报告。
4. 总结本文档详细描述了消防报警系统改造工程的施工组织设计。
通过科学合理的施工流程安排和安全措施的落实，确保工程施工进展顺利、工期得以保障，并最终达到预期的设计效果。
消防维修改造工程项目各分部（消防报警系统）专项施工方案1、施工准备根据以上工程特点，我公司认为在工程进行分项施工前应提前做好如下几方面的施工准备工作，以便于在后续的施工过程可以顺利的进行，从而保证施工工期、质量、施工人员、机械设备、物资等。
1.1 施工技术准备施工技术是整个施工管理的核心，在施工前做好充分的技术准备不仅是必要，而且是必须。
施工前的技术准备包括：设计图纸会审准备、施工依据准备、安全计划准备、质量计划准备、施工现场和施工方案准备、施工前技术交底准备。
(1)设计图纸会审准备我公司技术部将及时汇同项目项目经理、技术负责人、深化设计团队等技术人员认真审图，针对有关施工技术和图纸存在的疑点作好记录，工程开工前及时与业主、设计单位联系做好设计图纸会审工作。
图纸会审要求如下：熟悉施工图纸，反复阅读图纸，理解设计意图，了解系统的原理、管线走向、标高与平面位置。
建筑、结构与安装之间，安装各专业之间有无矛盾。
新工艺、新材料的应用是否可行。
对原设计图纸不明确和需要变更的部分进行书面准备。
将书面准备的图纸会审意见，提交业主、监理与设计院，进行协商处理。
(2)施工依据准备施工依据准备包括图纸准备、熟悉合同文件和相关施工验收规范的准备。
图纸准备：施工图纸由业主提供，在施工前按合同规定数量到业主领取施工图纸，施工图的数量应包括施工用的图纸和竣工图。
熟悉合同文件：熟悉合同文件是保证合同条款的实施、保证工程质量、协调合同双方关系、工程顺利完成的关键。
因此，一组成项目部即马上组织全体项目部人员和公司相关人员学习合同文件。
由项目经理对项目部人员进行技术交底。
全体项目部人员必须熟知工程的范围、质量要求、工期要求，设计、交付施工图、竣工图的要求，制造、供应、送交、测试、调校、试运转设备材料的要求，以及油漆、标识的要求，交工验收的要求，以及对人员培训、系统维修和保养的要求。
准备施工中用到的施工验收的标准、规程、规范：在施工前应配备一套在工程中使用到的施工验收的标准、规程、规范。
弱电（火灾报警系统）工程施工方案设计情况说明1、系统概述本项目采用集中空调，设有机械排烟系统，故设置控制中心火灾自动报警系统。
消防控制室设置在厂区1#。
其他厂房一层值班室分别设置火警主机，消防报警和联动信号、手动强启控制线均上传至1#消防控制室。
报警设备采用智能型两总线制结构，消防控制采用总线及多线控制方式。
系统总线上设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过 32 点。
总线穿越防火分区时，应在穿越处设置总线短路隔离器。
模块严禁设置在配电（控制）柜（箱）内。
本报警区域内的模块不应控制其他报警区域的设备。
任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200点，其中每一总线回路连接设备的总数不应超过200点，且应留有不少于额定容量的10%的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过1600点，每一联动总线回路连接设备的总数不宜超过100点，且应留有不少于额定容量10%的余量。
2、设备布置及选型在附楼、设备用房、走廊、楼梯间、值班室等处设置点式光电感烟火灾探测器，变电站、柴油机房内设有气体灭火装置，故设置感温、感烟两种探测方式。
在主厂房、附楼走廊等适当位置设编码手动报警按钮（含消防电话插孔）和编码声光警报器。
从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于30m。
3、消防控制在值班室设总线联动控制盘，控制方式分为自动控制和手动控制两种，手动控制盘设置在消防控制室。
消防控制室值班人员可通过联动控制模块和专用耐火控制电缆实现自动/直接手动控制防排烟风机、消防泵等消防设备，同时在联动控制盘和手动控制盘上显示相关反馈信号。
消火栓按钮、压力开关、检修信号阀、空调通风系统防火阀、常开型排烟防火阀等动作信号等均纳入火灾自动报警系统监控范围，报警后可对空调通风系统、防排烟系统、消火栓泵、应急照明、非消防电源、出入口控制系统等有关设备进行联动控制。
消防报警及自动灭火系统施工方案XX工程公司年月日一、编制依据和采用标准1 B区、D区及地下车库工程招标文件、合同文件2 B区、D区及地下车库工程施工图设计图纸3 施工工程概算、现场场地概况4 国家及北京市有关文件规定类别名称编号国家国家建筑标准图集－弱电工程施工图集97X700〔上、下〕建筑安装工程施工图集第三、六册华北地区标准图册91SB系列?管道及设备保温?中国建筑标准设计研究所98T901?消防水泵结合器安装?中国建筑标准设计研究所99S201?室内消火栓安装?中国建筑标准设计研究所99S202华北地区标准图册92SB系列类别名称编号国家建筑电气工程施工质量验收标准GB-50303-2002火灾自动报警系统施工及验收标准GB－50166－2002建筑工程施工现场供用电平安标准GB－50194-93建筑给水排水与采暖工程施工质量验收标准GB50242-2002工业金属管道工程施工及验收标准GB50235-97自动喷水灭火系统施工及验收标准GB50261-2005管道支吊架GB/T17116.1、2、3-97 建筑给水钢塑复合管道工程技术规程CECS125：2001沟槽式连接管道工程技术规程CECS151：2003类别名称编号国家?中华人民共和国建筑法? 主席令第91号?中华人民共和国环境保护法??中华人民共和国计量法??中华人民共和国平安生产法??建设工程施工现场管理规定? 建设部15号令?建设工程质量管理条例? 国务院令第279号?工程建设标准强制性条文的通知? [2000]建标85号工程概况工程简介：本工程，一区地上6层，二区地上3层，建筑面积9694平方米，建筑高度23.8米，属于新建工程。
此工程设有火灾自动报警系统、消火栓系统、机械排烟系统。
本公司施工范围是：火灾自动报警系统、消火栓系统、机械防排烟系统。
火灾自动报警系统：消防控制中心设在一区1层。
该系统在各层教室、活动室、公共走道内设有感烟探测器；各层走道内设有消火栓按钮、手动报警按钮。
