CJ系列电动机操动机构安装使用说明书0SR.412.039江苏省如高高压电器有限公司2007年8月CJ系列电动机操动机构安装使用说明书1主要用途与适用范围CJ系列电动机操动机构（简称操动机构），属户外产品，供操作高压隔离开关之用，可进行远方控制，也可就地用电动控制或用摇把进行人力操作。

2产品的工作条件和工作环境2.1环境温度： -50℃～+50℃；2.2海拔不超过2000m；2.3风速不超过34m/s；2.4覆冰厚度: 不超过10mm；2.5地震烈度: 不超过8度；2.6空气污秽程度：适用于Ⅳ、Ⅲ级及以下污秽地区；2.7无频繁激烈振动，无易燃易爆和化学腐蚀物质。

2.8阳光辐射强度1000W/m2(晴天中午)。

2.9不适用于具有大量导电气体、尘埃或足以降低其电气性能及有爆炸危险的场所；2.10不适用非水平安装的场所；2.11电源电压变化范围：额定电压的85％～110％。

3主要规格及技术参数主要技术参数见表1表14产品结构特点4.1 CJ系列机构采用电动机驱动蜗轮蜗杆减速装置，带动输出轴工作，输出轴采用垂直安装，具有噪音小的特点。

4.2 CJ系列机构中采用电气分、合闸终点限位开关与机械限位装置相配合的方式，使机构主轴限制在准确的位置。

4.3 CJ系列机构箱内设有远、近控开关，可实现就地电动分、合闸操作和远方遥控操作；并可用摇把进行人力分、合闸操作，通过摇把的插入与拔出，自动的实现手动与电动相互闭锁。

4.4 CJ 系列机构采用了先进、可靠、免维护的电子式电动机保护器，该保护器是根据隔离开关电动机构的运行特点设计的，采用电流检测技术，无需外电源，对电动机运行中的对称性故障（如过载、堵转等）及非对称性故障（如断相、电流不平衡）有可靠保护功能。

4.5 CJ系列机构内正常装有8常开、8常闭的辅助开关，由转轴带动辅助开关切换，在隔离开关处于合闸或分闸位置时，发出相应的信号。

4.6 CJ系列机机构箱采用三面开门结构，极其便于安装维护，打开前门后，从箱内两侧拧开蝶形螺母后，即可打开两侧门。

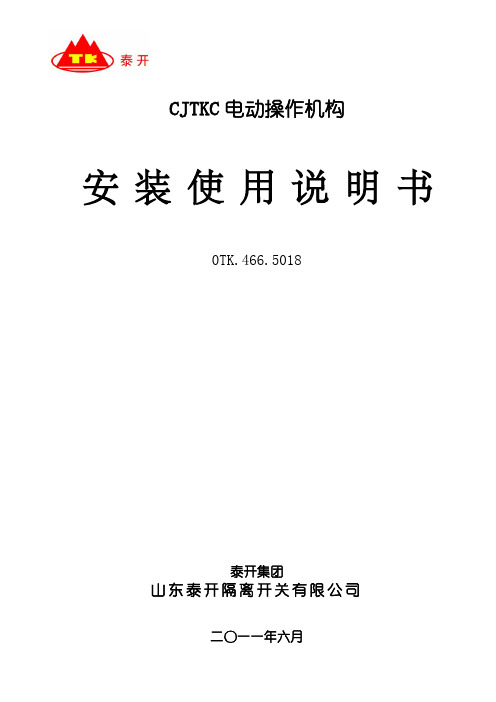

CJTKC电动操作机构安装使用说明书0TK.466.5018泰开集团山东泰开隔离开关有限公司二〇一一年六月目录目录 (1)一、机构的主要特点 (2)二、CJTKC电动机构技术参数表： (3)三、使用环境条件 (3)四、结构和工作原理 (3)1、结构 (3)2、机构安装尺寸及外形尺寸 (4)3、工作原理 (6)五、安装和调试 (6)1、安装前检查 (6)2、调试步骤： (6)3、角度调节： (7)六、常见故障处理： (8)1、电动操作不动作 (8)2、接触器不动作或有异常声音 (8)七、储存： (8)八、注意事项 (8)九、随机文件 (9)十、订货须知 (9)CJTKC电动机构A相二次原理图（非汇控相） (10)CJTKC电动机构A相二次接线图（非汇控相） (11)CJTKC电动机构B相二次原理图（汇控相） (12)CJTKC电动机构B相二次原理图（汇控相） (13)CJTKC电动机构C相二次原理图（非汇控相） (14)CJTKC电动机构C相二次原理图（非汇控相） (15)附录：电动机构投运的条件 (16)CJTKC电动机操动机构是交流380V三相电动机驱动，通过蜗轮、蜗杆两级减速或齿轮及蜗轮、蜗杆三级传动的操动机构，可以用来驱动800kV及1100kV等电压等级的户外隔离开关和接地开关。

一、机构的主要特点1、适用性强：CJTKC电动机构可配用800kV及1100kV户外隔离开关和接地开关；2、CJTKC电动机构可靠性高：2.1传动系统操作平稳，冲击力小、自锁可靠、噪音低；2.2机构的限位装置可有效防止分、合到位后输出轴可能发生的继续转动，保证隔离开关（接地开关）不受损伤；2.3机构的联锁装置可以满足多种联锁及五防闭锁功能，能有效防止误操作；3、机构采用不锈钢板焊接而成，结构合理、外形美观，并具有有效的防锈、防腐功能。

4、箱盖采用凸台式机构，能有效的加固箱体；5、箱体与输出轴的密封采用油封及气体迷宫的双层密封结构，箱门的密封采用的是箱变折弯及气囊密封结构，能起到很好的防水、防尘效果，满足防护等级IP54的要求；凸台式顶盖机构防水机构6、机构整体机构简单，布局合理，零部件具有很强的互换性。

DNGC-110/220变压器中性点成套保护装置说明书泰开电力设备有限公司Shandong Taikai Power Equipment Co. ,Ltd一、产品简介DNGC-110/220型中性点成套保护装置由隔离开关、放电间隙、避雷器等中性点附件设备组成。

用于110KV和220KV电力变压器中性点，以实现变压器中性点接地运行和不接地运行两种不同的运行方式。

该装置在变压器中性点出现雷电过电压、操作过电压和暂时过电压时起到对变压器的保护作用。

当系统发生单相接地故障及开关单相合闸过程中，水平棒间隙不应放电动作；当系统失地，且出现系统非单相运行或谐振故障时，水平棒间隙可靠动作。

避雷器起到雷电过电压保护，保护变压器中性点绝缘及线端设备的绝缘，防止避雷器因通流容量不够发生爆炸，损坏主变压器及附近设备。

组合间隙的配合特性是：在雷电过电压作用时，避雷器动作，间隙不动作；在内部过电压作用时，避雷器不动作，间隙动作。

二、产品型号说明三、产品特点1、成套保护装置整体性强，现场组装快捷方便。

2、棒间隙为独立部件，选用不锈钢材质，间隙距离易于调整。

3、支架采用热镀锌钢支架结构，结构牢固、防腐。

4、手动机构采用CS17系列完善化人力机构，配不锈钢箱体，操作轻便省力，整体结构密封好，防水、防尘、防锈蚀，并可供用户方便挂锁。

5、电动机构采用CJTK电动机构，采用不锈钢箱体，外型美观，具有良好的防尘、防水、防锈蚀能力，可同时满足多种联锁性能。

二次元件均采用国内名优企业的优质产品。

6.成套保护装置由于注重以上细节，品质优良、性能可靠，为变压器中性点成套保护装置用户首选。

四、产品技术参数五、安装与调试※ 注意：由于本装置在现场可以有多种安装布置方式，下面的条文在不同的情况下适用于不同的布置方式。

为了更好的理解，在查阅本说明书安装图时，请您务必结合我公司提供的安装图。

1、安装前确定出厂资料（包含产品合格证、安装使用说明书、发货清单）是否齐全。

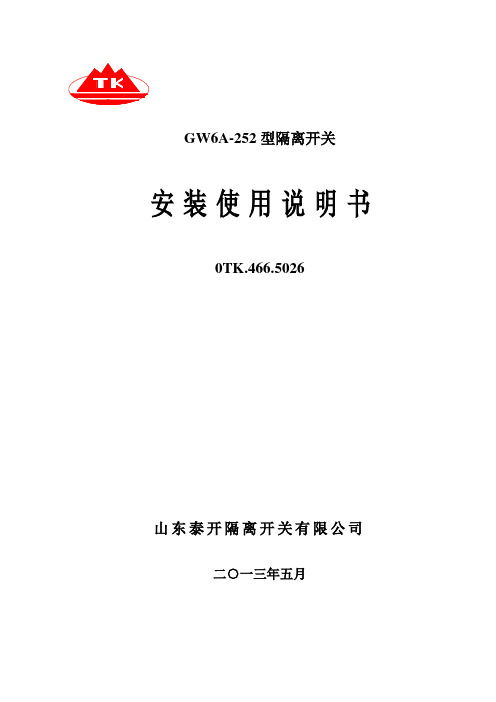

GW6A-252型隔离开关安装使用说明书0TK.466.5026山东泰开隔离开关有限公司二○一三年五月TK GW6A-252型隔离开关目录一、概述 (2)二、使用环境 (2)三、产品特点 (3)四、产品分类与技术参数 (4)五、产品结构与动作原理 (5)六、包装和发运 (8)七、验货和储存 (8)八、卸货和吊装 (9)九、安装与调试 (10)十、安装现场验收前最终检查和微调 (15)十一、随机文件 (16)十二、订货须知 (16)TK GW6A-252型隔离开关一、概述……………………………………………………………………………☆1.1产品用途GW6A-252D(W)型单柱双臂折叠式垂直断口户外三相高压交流隔离开关（以下简称GW6A-252型隔离开关。

）。

是在额定频率50Hz 或60Hz ，额定电压252kV 的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离或联通之用。

同时，还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。

1.2 产品规格型号说明1.3产品采用的标准★ GB1985-2004 《高压交流隔离开关和接地开关》★ GB/T11022-2011 《高压开关设备和控制设备标准的共用技术要求》★ DL/T486-2010 《高压交流隔离开关和接地开关》★ DL/T593-2006 《高压开关设备和控制设备标准的共用技术要求》二、使用环境………………………………………………………………………☆ ★ 环境温度：+50℃～-50℃★ 海拔高度：不高于2000m （超过2000m ，按国家标准要求修正）★ 风压不超过700Pa （相当于风速不超过34m/s ）★ 覆冰厚度不超过20mm★ 污秽等级：Ⅲ、Ⅳ级★ 地震烈度不超过9度★安装场所无易燃、易爆物质，没有频繁的剧烈震动★特殊使用条件由用户和制造厂协商解决三、产品特点………………………………………………………………………☆GW6A-252型隔离开关是我公司自主研制开发的符合国电公司隔离开关完善化要求的隔离开关。

GW22A-252Ⅲ型隔离开关安装维修使用说明书编号：0TK.466.5028山东泰开隔离开关有限公司二○一二年十一月目录一、概述 (3)二、使用环境 (3)三、产品特点 (4)四、产品分类与技术参数 (5)五、产品结构与动作原理 (6)六、包装和发运 (9)七、验货和储存 (9)八、卸货和吊装 (10)九、安装与调试 (11)十、安装现场验收前的验收和微调 (14)十一、随机文件 (15)十二、订货须知 (15)一、概述………………………………………………………………………………1.产品用途GW22A-252D(W)Ⅲ型单柱垂直断口单臂伸缩钳夹式户外三相高压交流隔离开关，（以下简称GW22A-252Ⅲ型隔离开关）是在额定频率50Hz，额定电压252kV的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离之用。

同时还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。

2.产品规格型号说明（举例说明）G W 22 A - 252 D (W) / J 3150- 50 -Ⅲ3.符合标准◆GB 1985-2004 《高压交流隔离开关和接地开关》◆GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》◆DL/T 486-2000 《高压交流隔离开关和接地开关订货技术条件》◆DL/T 593-2006 《高压交流隔离开关和接地开关》二、使用环境…………………………………………………………………………◆环境温度为-50℃～+50℃；◆海拔不超过2000m（2500m及以上可按用户要求提高产品适应能力）；◆风压不超过700Pa（相当于风速不超过34m/s）；◆地震烈度不超过9度；◆覆冰厚度不超过20mm；◆环境污秽等级为Ⅲ、Ⅳ级；◆安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。

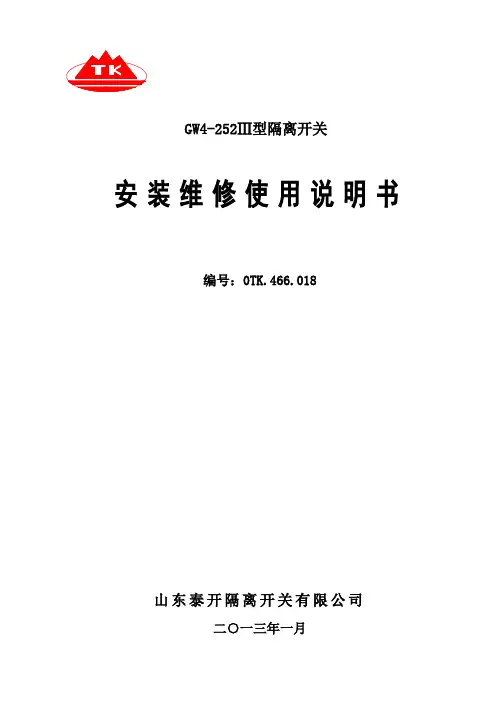

GW4-252Ⅲ型隔离开关安装维修使用说明书编号：0TK.466.018山东泰开隔离开关有限公司二○一三年一月目录一、概述 (2)二、使用环境 (2)三、产品特点 (3)四、产品分类与技术参数 (4)五、产品结构与动作原理 (5)六、包装和发运 (6)七、验货和储存 (7)八、卸货和吊装 (7)九、安装与调试 (8)十、安装现场验收前的验收和微调 (10)十一、随机文件 (11)十二、订货须知 (11)一、概述………………………………………………………………………………1.产品用途GW4-252 (W)Ⅲ型双柱水平旋转单断口式户外三相高压交流隔离开关，（以下简称GW4-252Ⅲ型隔离开关）是在额定频率50Hz，额定电压252kV的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离之用。

同时还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。

产品规格型号说明（举例说明）2.G W 4 - 252 D (W) / J 3150- 50 Ⅲ3.符合标准◆GB 1985-2004 《高压交流隔离开关和接地开关》◆GB/T 11022-2011 《高压开关设备和控制设备标准的共用技术要求》◆DL/T 486-2010 《高压交流隔离开关和接地开关订货技术条件》◆DL/T 593-2006 《高压交流隔离开关和接地开关》二、使用环境…………………………………………………………………………◆环境温度为-50℃～+50℃；◆海拔不超过2000m（2500m及以上可按用户要求提高产品适应能力）；◆风压不超过700Pa（相当于风速不超过34m/s）；◆地震烈度不超过9度；◆覆冰厚度不超过20mm；◆环境污秽等级为Ⅲ、Ⅳ级；◆安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。

GW7F-252型隔离开关安装使用说明书编号：0TK.466.5011泰开集团山东泰开隔离开关有限公司二○○六年十二月1 概述1.1 产品用途GW7F-252型隔离开关是三相交流50Hz的户外高压隔离电器，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离之用。

1.2 符合标准GB 1985-2004 《交流高压隔离开关和接地开关》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》1.3 产品特点GW7F-252型隔离开关为三柱式水平双断口翻转式隔离开关，可在一侧或两侧附装JW7-252Ⅱ两步动作式接地开关，该产品结构新颖设计合理，性能优良，运行可靠，它具有以下特点：a.导电管翻转特性：GW7F-252系列隔离开关主闸刀导电管采用水平运动和绕自身轴线旋转的复合运动，大大降低了动静触头分、合过程中所需要的操作力矩。

b.辅助触指结构：GW7F-252系列隔离开关增加了动、静辅助触指，可以有效的开断容性电流、感性电流和开合母线转换电流。

c.取消铜铝双金属板过渡的做法，将两种材质的电接触面镀银或镀锡，减少电连接中间环节，从而减小了接触电阻，有效地杜绝了长期运行中电接触表面发热烧蚀现象。

d.改进镀银工艺，保证镀银层硬度大于HV120，大大增加了镀层的附着力，可靠保证了镀银层长期工作不脱落。

e.采用全密封轴承座，轴承表面涂满足量耐高温和低温性能优良的宽温润滑脂，低温不固化，高温不流失，确保长期运行中转动灵活可靠。

f.主闸刀设有高低调节装置，该装置结构简单，调整方便，可快速调整主导电的高度和倾斜度，便于现场安装调试。

g.接地闸刀为两步动作式结构，采用动触棒插入梅花形静触指啮合方式，接触点多，通流能力强，动作可靠，合闸冲击小。

h.对所有标准件和有尺寸配合的钢制件采用真空渗锌处理，对铸铁铸钢件采用热喷锌处理，对尺寸要求不严的零部件采用热镀锌处理。

CJ6G系列免维护型电动机操作机构CJ6G Series Maintenance-free Type Motor-driving Mechanism交(直)流电机交(直)流控制AC (DC) motor dc And AC (DC) control1 产品概述Product Summary目前，国内高压隔离开关所配用的CJ2电动机构普遍存在着不可避免的缺陷，例如∶传动部分为敞开式结构、需要定期加油润滑或维护保养，环境适应能力差、防护等级低、运转时噪音大、使用寿命短等等。

为解决这些问题，我厂组织科研力量进行攻关，研制出CJ6G系列免维护型电动机操作机构，该机构的机械减速部分采用为免维护全封闭式结构来替代传统的敞开式结构，其免维护、高的可靠性及互换通用性强的特点使它成为替代传统机构的首选产品。

At present in domestic，unavoidable defects are universal existence on CJ2 motor-driving mechanism which disconnectors equip with. for example：driving part is open structure,need periodic hand oiling and scheduled maintenance. The CJ2 motor-driving mechanism is Poor environmental adaptability, low protection level, high runtime noise, short service lifeand so on. to solve these problems,our works study out the CJ6G series maintenance-free type motor-driving operating mechanism. The CJ6G reduction gears mechanism adopts maintenance-free and complete close structure,instead of traditional open structure.Because of Maintenance-free, high reliability and strong currency characteristics, makes it become the preferred product which instead of traditional product.2 使用环境条件Environmental Conditions Using2.1 与所配的高压隔离开关和接地开关相同。
