西门子s7-200常用寄存器使用基础知识

西门子S7-200PLC——要点知识介绍
1.1. 位存储区：M 用作中间控制继电器；
2.2. 特殊存储区： SM 提供状态和控制功能
3.a) SM0.0：该位始终为1
4.b) SM0.1：首次扫描为1，调用初始化程序
5.c) SM0.4：时钟脉冲，30秒为1，30秒为0，T=1min
6.d) SM0.5：时钟脉冲，0.5秒为1，0.5秒为0，T=1秒
7.e) SM0.6：扫描时钟脉冲，本次扫描为1，下次扫描为0
3.1. S7-200提供三种常用定时器：
100ms=0.1s
分辨率*设定值=设定时间
1.a) TON ：接通延时定时器
1.a) TONR ：有记忆的接通延时定时器（掉电保护接通延时定时器）
4.1. 计数器
注：使用不同类型的计数器时，计数器编号不能重复使用1.a) CTU : 增计数器
1.
1.
2.5.1. 置位和复位指令
3.5.1、置位（S）：将从指定地址开始的N个点置1；
4.5.2、复位（R）：将从指定地址开始的N个点复 0；
1.
2.6.1. 变量存储区 V
3.V 用来存储程序执行过程中逻辑操作的中间结果，可以按位、字节、字、双字来存取。

CPU226 V0.0-V10239.15
1.
1.
2.7.1. 传送指令MOV_B/W/DW
3.a) MOV_B 字节传送
4.b) MOV_W 字传送
5.c) MOV_DW 双字传送
6.d) BLKMOV_B/W/DW 块传送，成批传送
7.8.1. 比较指令
1.
1.
1.
1.
11.1. 上升沿P、下降沿N。

西门子S7-200SMARTPLC入门基础知识精华一、S7-200 SMART的数据主要分为：1、与实际输入/输出信号相关的输入/输出映象区：I：数字量输入（DI）。

Q：数字量输出（DO）。

AI：模拟量输入。

AQ：模拟量输出。

2、内部数据存储区V：变量存储区，可以按位、字节、字或双字来存取V 区数据。

M：位存储区，可以按位、字节、字或双字来存取M区数据。

T：定时器存储区，用于时间累计。

C：计数器存储区，用于累计其输入端脉冲电平由低到高的次数。

HC：高速计数器，独立于CPU 的扫描周期对高速事件进行计数，高速计数器的当前值是只读值，仅可作为双字（32 位）来寻址。

AC：累加器，可以像存储器一样使用的读/写器件，可以按位、字节、字或双字访问累加器中的数据。

SM：特殊存储器，提供了在CPU 和用户程序之间传递信息的一种方法。

可以使用这些位来选择和控制 CPU 的某些特殊功能，可以按位、字节、字或双字访问 SM 位。

L：局部存储区，用于向子例程传递形式参数。

S：顺序控制继电器，用于将机器或步骤组织到等效的程序段中，实现控制程序的逻辑分段。

可以按位、字节、字或双字访问 S 存储器存储器范围及特性。

表1.存储器范围数据寻址S7-200 SMART CPU收集操作指令、现场状况等信息，把这些信息按照用户程序指定的规律进行运算、处理，然后输出控制、显示等信号。

所有这些信息都表示为不同格式的数据，作为数据来处理。

各种指令对数据格式都有一定要求，指令与数据之间的格式要一致才能正常工作。

例如，为一个整数数据使用实数（浮点数）运算指令，显然会得到不正确的结果。

数据有不同的长度（以二进制表示它们时，占据的位数不同），也就决定了数值的大小范围。

模拟量信号在进行模/数（A/D）和数/模（D/A）转换时，一定会存在误差；代表模拟量信号的数据，只能以一定的精度表示模拟量信号。

二、二进制、十六进制和十进制所有的数据在PLC中都是以二进制形式表示的。

<S7-200寄存器及在组态中的应用>西门子S7-200PLC的内部寄存器V区和M区的区别西门子的例程中是按照下述约定来编程的：1.变量存储器（V）（相当于内辅继电器）PLC执行程序过程中，会存在一些控制过程的中间结果，这些中间数据也需要用存储器来保存。

变量存储器就是根据这个实际的要求设计的。

变量存储器是S7-200CPU为保存中间变量数据而建立的一个存储区，用V表示可以按位、字节、字、双字四种方式来存取。

共有5120个字节.2.位存储器（M）区PLC执行程序过程中，可能会用到一些标志位，这些标志位也需要用存储器来寄存。

位存储器就是根据这个要求设计的。

位存储器是S7-200CPU为保存标志位数据而建立的一个存储区，用M表示。

该区虽然叫位存储器，但是其中的数据不仅可以是位、还可以是字节、字或双字.共有32个字节.寄存器（数字量输入映相寄存器（数字量输入映象区）（I）数字量输入映象区是S7-200CPU为输入端信号状态开辟的一个存储区。

输入映像寄存器的标识符为I，在每个扫描周期的开始，CPU对输入点进行采样，并将采样值存于输入映像寄存器中。

输入映像寄存器是PLC接收外部输入的开关量信号的窗口。

可以按位、字节、字、双字四种方式来存取。

（1）按“位”方式：从I0.0~I15.7，共有128点（2）按“字节”方式：从IB0~IB15，共有16个字节（3）按“字”方式：从IW0~IW14，共有8个字（4）按“双字”方式：从ID0~ID12，共有4个双字2．输出映像寄存器（Q）数字量输出映象区是S7-200CPU为输出端信号状态开辟的一个存储区。

输出映像寄存器的标识符为Q（从Q0.0~Q15.7，共有128点），在每个扫描周期的末尾，CPU将输出映像寄存器的数据传送给输出模块，再由后者驱动外部负载。

可以按位、字节、字、双字四种方式来存取。

（1）按“位”方式：从Q0.0~I15.7，共有128点（2）按“字节”方式：从QB0~QB15，共有16个字节（3）按“字”方式：从QW0~QW14，共有8个字（4）按“双字”方式：从QD0~QD12，共有4个双字说明：实际没有使用的输入端和输出端的映象区的存储单元可以作中间继电器用。

（完整版）s7-200寄存器wk_ad_begin({pid : 21});wk_ad_after(21, function(){$('.ad-hidden').hide();}, function(){$('.ad-hidden').show();});（二）模拟量输入映象区和输出映象区1．模拟量输入映象区（AI区）模拟量输入映象区是S7-200CPU为模拟量输入端信号开辟的一个存储区。

S7-200将测得的模拟量（如温度、压力）转换成1个字长（2个字节）的数字量，模拟量输入映像寄存器用标识符（AI）、数据长度（W）及字节的起始地址表示。

从AIW0~AIW30，共有16个字，总共允许有16路模拟量输入。

说明：模拟量输入值为只读数据。

2．模拟量输出映象区（AQ区）模拟量输出映象区是S7-200CPU为模拟量输出端信号开辟的一个存储区。

S7-200将1个字长（2个字节，16位）的数字量按比例转换为电流或电压。

模拟量输出映像寄存器用标识符（AQ）、数据长度（W）及字节的起始地址表示。

从AQW0~AQW30，共有16个字，总共允许有16路模拟量输出。

（三）变量存储器（V）（相当于内辅继电器）PLC执行程序过程中，会存在一些控制过程的中间结果，这些中间数据也需要用存储器来保存。

变量存储器就是根据这个实际的要求设计的。

变量存储器是S7-200CPU为保存中间变量数据而建立的一个存储区，用V表示。

可以按位、字节、字、双字四种方式来存取。

（1）按“位”方式：从V0.0~I5119.7，共有40960点。

CPU221、CPU222变量存储器只有2048个字节，其变量存储区只能到V2047.7位。

（2）按“字节”方式：从VB0~VB5119，共有5120个字节（3）按“字”方式：从VW0~VW5118，共有2560个字（4）按“双字”方式：从VD0~VD5116，共有1280个双字（四）位存储器（M）区PLC执行程序过程中，可能会用到一些标志位，这些标志位也需要用存储器来寄存。

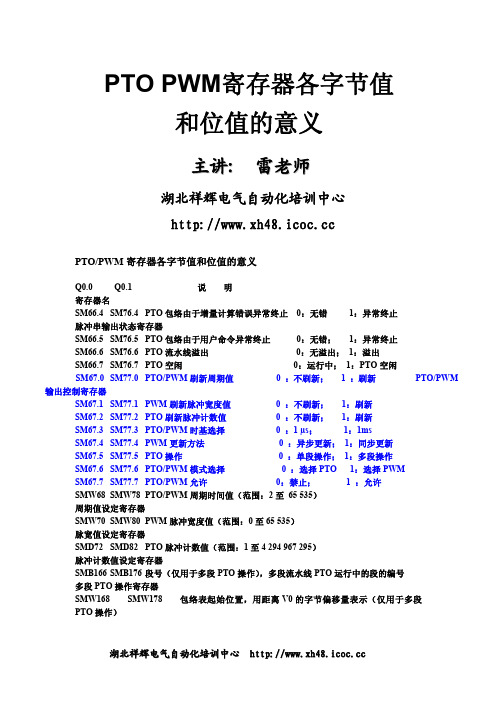

PTO PWM寄存器各字节值和位值的意义主讲:雷老师湖北祥辉电气自动化培训中心PTO/PWM寄存器各字节值和位值的意义Q0.0Q0.1说明寄存器名SM66.4SM76.4PTO包络由于增量计算错误异常终止0：无错1：异常终止脉冲串输出状态寄存器SM66.5SM76.5PTO包络由于用户命令异常终止0：无错；1：异常终止SM66.6SM76.6PTO流水线溢出0：无溢出；1：溢出SM66.7SM76.7PTO空闲0：运行中；1：PTO空闲SM67.0SM77.0PTO/PWM刷新周期值0：不刷新；1：刷新PTO/PWM 输出控制寄存器SM67.1SM77.1PWM刷新脉冲宽度值0：不刷新；1：刷新SM67.2SM77.2PTO刷新脉冲计数值0：不刷新；1：刷新SM67.3SM77.3PTO/PWM时基选择0：1µs；1：1msSM67.4SM77.4PWM更新方法0：异步更新；1：同步更新SM67.5SM77.5PTO操作0：单段操作；1：多段操作SM67.6SM77.6PTO/PWM模式选择0：选择PTO1：选择PWMSM67.7SM77.7PTO/PWM允许0：禁止；1：允许SMW68SMW78PTO/PWM周期时间值（范围：2至65535）周期值设定寄存器SMW70SMW80PWM脉冲宽度值（范围：0至65535）脉宽值设定寄存器SMD72SMD82PTO脉冲计数值（范围：1至4294967295）脉冲计数值设定寄存器SMB166SMB176段号（仅用于多段PTO操作），多段流水线PTO运行中的段的编号多段PTO操作寄存器SMW168SMW178包络表起始位置，用距离V0的字节偏移量表示（仅用于多段PTO操作）。

西门子S7-200PLC各数据存储区含义及接线大家好，今天我们学习一下西门子S7-200PLC的接线与S7-200数据存储区：首先，我们看一下如何接线：S7-200数据存储区：1. 输入／输出映像寄存器：S7-200 PLC编址范围（I0.0~I15.7）。

输入映像寄存器（该区域可以按位操作又称输入继电器）输入继电器线圈由外部信号驱动，常开触点和常闭触点供用户编程使用。

输出映像寄存器：S7-200 PLC编址范围（Q0.0~Q15.7）。

输出映像寄存器（又称输出继电器）是用来将PLC的输出信号传递给负载，线圈用程序指令驱动。

PLC的每一个I/O点都是一个确定的物理点。

CPU 224主机有I0.0～I0.7，I1.0～I1.5共14个数字量输入端点，Q0.0～Q0.7、Q1.0、Q1.1共10个数字量输出端点。

2.变量存储器V用以存储运算的中间结果和其它数据。

CPU 224有VB0.0～VB5119.7的5K存储字节。

可按位、字节、字或双字使用。

3. 内部标志位（M）存储区M作为控制继电器（又称中间继电器），用来存储中间操作数或其它控制信息。

S7-200 PLC编址范围M0.0~M31.7，可以按位、字节、字或双字来存取存储区的数据。

4. 顺序控制继电器（S）存储区S又称状态元件，以实现顺序控制和步进控制。

S7-200 PLC编址范围S0.0～S31.7，可以按位、字节、字或双字来存取数据。

5.特殊标志位（SM）存储器① SMB0为状态位字节，在每次扫描循环结尾由S7-200 CPU更新，定义如下：SM0.0 RUN状态监控，PLC在运行RUN状态，该位始终为1。

SM0.1 首次扫描时为1，PLC由STOP转为RUN状态时，ON（1态）一个扫描周期，用于程序的初始化。

SM0.2 当RAM中数据丢失时，ON一个扫描周期，用于出错处理。

SM0.3 PLC上电进入RUN方式，ON一个扫描周期。

SM0.4 分脉冲，该位输出一个占空比为50％的分时钟脉冲。

S7-200 PLC SM特殊功能寄存器赋值与功能SMB0至SMB29（S7-200只读特殊内存）。

每次扫描循环后，S7-200 CPU操作系统将新改动写入特殊内存中存储的系统数据中。

如果从程序读取SMB0至SMB29，此为只读地址。

如果程序尝试对只读SM地址写入，Micro/WIN会编译程序，不会出错。

但是，CPU程序编译程序会拒绝程序，并显示“操作数范围错误，下载失败。

”程序可以读取存储在特殊内存地址中数据、评估当前系统状态、并使用有条件逻辑决定如何应答。

在运行模式中，对程序的连续扫描提供对所选系统数据的连续监管。

SMB0 系统状态位SMB1 指令执行状态位SMB2 自由端口接收字符SMB3 自由端口奇偶校验错误SMB4 中断队列溢出、运行时间程序错误、中断启用、自由端口传输器被强制SMB5 I/O错误状态位SMB6 CPU代码寄存器SMB8-SMB21 I/O模块代码和错误寄存器SMW22-SMW26 扫描时间SMB28-SMB29 模拟调整SMB30至SMB549（S7-200读取／写入特殊内存）根据要求，S7-200 CPU操作系统从特殊内存读取配置／控制数据，并将新改动写入存储在特殊内存中的系统数据。

程序可以读取和写入所有SM地址30或更大的地址，但是SM数据的普通用法根据每个地址的功能不同而异。

程序可以读取通常写入数据的SM地址。

程序可以在SM地址中读取和写入数据。

SM地址提供一种解释系统状态数据、配置系统选项和控制系统功能的方法。

在运行模式中，对程序的连续扫描提供对特殊系统功能的连续存取能力。

SMB30和SMB130 自由端口控制寄存器SMB31-SMW32 永久性内存（EEPROM）写入控制SMB34-SMB35 用于定时中断的时间间隔寄存器SMB36-SMB65 HSC0、HSC1和HSC2高速计数器寄存器SMB66-SMB85 PTO / PWM高速输出寄存器SMB86-SMB94和SMB186-SMB194 接收讯息控制SMW98 I/O扩充总线—通讯错误SMB136-SMB165 HSC3、HSC4和HSC5高速计数器寄存器SMB166-SMB194 用于PLC（脉冲）指令的PTO包络表SMB200-SMB549 为智能扩充模块提供的状态信息保留，例如EM 277 PROFIBUS-DP模块。
