Landsat7卫星的TMETM+数据介绍

Landsat陆地卫星遥感影像数据1.美国陆地卫星计划“地球资源技术卫星”计划最早始于1967年，美国国家航空与航天局(NASA)受早期气象卫星和载人宇宙飞船所提供的地球资源观测的鼓舞，开始在理论上进行地球资源技术卫星系列的可行性研究。

美国陆地卫星(Landsat)系列卫星由美国航空航天局(NASA)和美国地质调查局(USGS)共同管理。

陆地卫星是美国用于探测地球资源与环境的系列地球观测卫星系统，曾称作地球资源技术卫星(ERTS)。

陆地卫星的主要任务是调查地下矿藏、海洋资源和地下水资源，监视和协助管理农、林、畜牧业和水利资源的合理使用，预报农作物的收成，研究自然植物的生长和地貌，考察和预报各种严重的自然灾害(如地震)和环境污染，拍摄各种目标的图像，以及绘制各种专题图(如地质图、地貌图、水文图)等。

1972年7月23日，第一颗陆地卫星(Landsat1)成功发射，后来发射的这一系列卫星都带有陆地卫星(Landsat)的名称。

到1999年4月15日，共成功发射了六颗陆地卫星，它们分别命名为陆地卫星1到陆地卫星5(Landsat1—landsat5)以及陆地卫星7(Landsat7)，其中陆地卫星6的发射失败了。

时隔24年，2013年2月11日Landsat 系列卫星Landsat8发射升空，经过100天的测试运行后开始获取影像。

2.陆地卫星的轨道参数陆地卫星的轨道设计为与太阳同步的近极地圆形轨道，以确保北半球中纬度地区获得中等太阳高度角(25°一30°)的上午成像，而且卫星以同一地方时、同一方向通过同一地点．保证遥感观测条件的基本一致，利于图像的对比。

如Landsat 4、5轨道高度705km．轨道倾角98.2°，卫星由北向南运行，地球自西向东旋转，卫星每天绕地球14.5圈，每天在赤道西移159km，每16天重复覆盖一次，穿过赤道的地方时为9点45分，覆盖地球范围N81°—S81.5°。

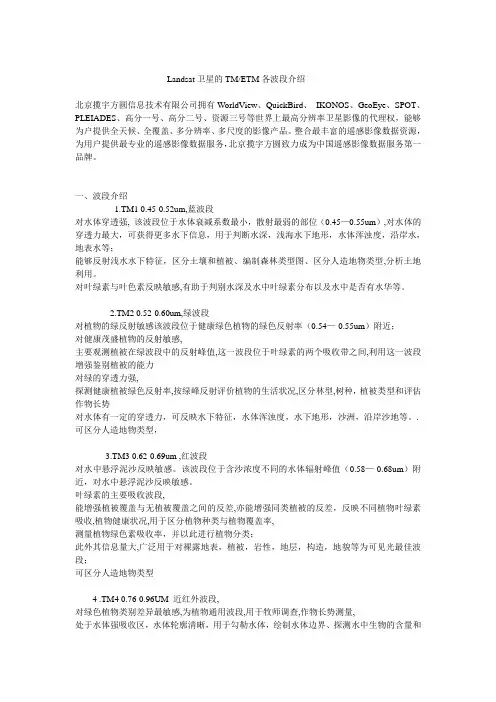

Landsat卫星的TM/ETM各波段介绍北京揽宇方圆信息技术有限公司拥有WorldView、QuickBird、IKONOS、GeoEye、SPOT、PLEIADES、高分一号、高分二号、资源三号等世界上最高分辨率卫星影像的代理权，能够为户提供全天候、全覆盖、多分辨率、多尺度的影像产品。

整合最丰富的遥感影像数据资源，为用户提供最专业的遥感影像数据服务，北京揽宇方圆致力成为中国遥感影像数据服务第一品牌。

一、波段介绍1.TM1 0.45-0.52um,蓝波段对水体穿透强, 该波段位于水体衰减系数最小，散射最弱的部位（0.45—0.55um）,对水体的穿透力最大，可获得更多水下信息，用于判断水深，浅海水下地形，水体浑浊度，沿岸水，地表水等；能够反射浅水水下特征，区分土壤和植被、编制森林类型图、区分人造地物类型,分析土地利用。

对叶绿素与叶色素反映敏感,有助于判别水深及水中叶绿素分布以及水中是否有水华等。

2.TM2 0.52-0.60um,绿波段对植物的绿反射敏感该波段位于健康绿色植物的绿色反射率（0.54—-0.55um）附近；对健康茂盛植物的反射敏感,主要观测植被在绿波段中的反射峰值,这一波段位于叶绿素的两个吸收带之间,利用这一波段增强鉴别植被的能力对绿的穿透力强,探测健康植被绿色反射率,按绿峰反射评价植物的生活状况,区分林型,树种，植被类型和评估作物长势对水体有一定的穿透力，可反映水下特征，水体浑浊度，水下地形，沙洲，沿岸沙地等。

. 可区分人造地物类型，3.TM3 0.62-0.69um ,红波段对水中悬浮泥沙反映敏感。

该波段位于含沙浓度不同的水体辐射峰值（0.58—-0.68um）附近，对水中悬浮泥沙反映敏感。

叶绿素的主要吸收波段,能增强植被覆盖与无植被覆盖之间的反差,亦能增强同类植被的反差，反映不同植物叶绿素吸收,植物健康状况,用于区分植物种类与植物覆盖率,测量植物绿色素吸收率，并以此进行植物分类；此外其信息量大,广泛用于对裸露地表，植被，岩性，地层，构造，地貌等为可见光最佳波段；可区分人造地物类型4 .TM4 0.76-0.96UM 近红外波段,对绿色植物类别差异最敏感,为植物通用波段,用于牧师调查,作物长势测量,处于水体强吸收区，水体轮廓清晰，用于勾勒水体，绘制水体边界、探测水中生物的含量和土壤湿度；区分土壤湿度及寻找地下水，识别与水有关的地质构造，地貌，土壤，岩石类型等均有利。

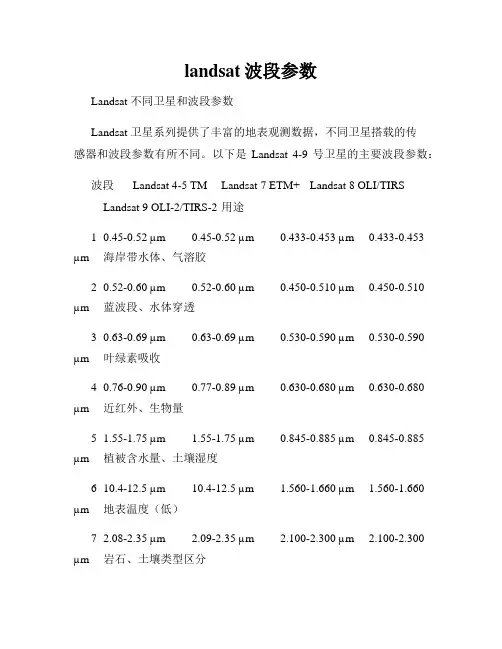

landsat波段参数Landsat 不同卫星和波段参数Landsat 卫星系列提供了丰富的地表观测数据，不同卫星搭载的传感器和波段参数有所不同。

以下是Landsat 4-9 号卫星的主要波段参数：波段Landsat 4-5 TM Landsat 7 ETM+ Landsat 8 OLI/TIRSLandsat 9 OLI-2/TIRS-2 用途1 0.45-0.52 µm 0.45-0.52 µm 0.433-0.453 µm 0.433-0.453 µm 海岸带水体、气溶胶2 0.52-0.60 µm 0.52-0.60 µm 0.450-0.510 µm 0.450-0.510 µm 蓝波段、水体穿透3 0.63-0.69 µm 0.63-0.69 µm 0.530-0.590 µm 0.530-0.590 µm 叶绿素吸收4 0.76-0.90 µm 0.77-0.89 µm 0.630-0.680 µm 0.630-0.680 µm 近红外、生物量5 1.55-1.75 µm 1.55-1.75 µm 0.845-0.885 µm 0.845-0.885 µm 植被含水量、土壤湿度6 10.4-12.5 µm 10.4-12.5 µm 1.560-1.660 µm 1.560-1.660 µm 地表温度（低）7 2.08-2.35 µm 2.09-2.35 µm 2.100-2.300 µm 2.100-2.300 µm 岩石、土壤类型区分8 - - 5.60-6.60 µm 5.60-6.60 µm 云层区分、地表温度（高）9 - - 2.11-2.29 µm 2.11-2.29 µm 水汽、云层10 -- 10.60-11.19 µm 10.60-11.19 µm 地表温度（高）11 -- 11.50-12.51 µm 11.50-12.51 µm 地表温度（高）QA Band - - 有有数据质量评估说明:µm: 微米 (micrometer)Landsat 8 及以后的卫星搭载了 Operational Land Imager (OLI) 和Thermal Infrared Sensor (TIRS) 两个传感器，因此波段更多。

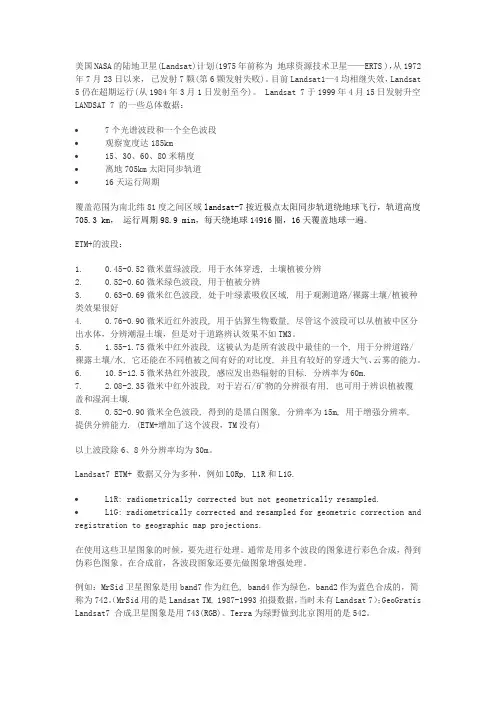

美国NASA的陆地卫星(Landsat)计划(1975年前称为地球资源技术卫星——ERTS )，从1972年7月23日以来，已发射7颗(第6颗发射失败)。

目前Landsat1—4均相继失效，Landsat 5仍在超期运行(从1984年3月1日发射至今)。

Landsat 7于1999年4月15日发射升空LANDSAT 7 的一些总体数据：∙7个光谱波段和一个全色波段∙观察宽度达185km∙15、30、60、80米精度∙离地705km太阳同步轨道∙16天运行周期覆盖范围为南北纬81度之间区域landsat-7按近极点太阳同步轨道绕地球飞行，轨道高度705.3 km，运行周期98.9 min，每天绕地球14916圈，16天覆盖地球一遍。

ETM+的波段：1.0.45-0.52微米蓝绿波段, 用于水体穿透, 土壤植被分辨2.0.52-0.60微米绿色波段, 用于植被分辨3.0.63-0.69微米红色波段, 处于叶绿素吸收区域, 用于观测道路/裸露土壤/植被种类效果很好4.0.76-0.90微米近红外波段, 用于估算生物数量, 尽管这个波段可以从植被中区分出水体，分辨潮湿土壤，但是对于道路辨认效果不如TM3。

5. 1.55-1.75微米中红外波段, 这被认为是所有波段中最佳的一个, 用于分辨道路/裸露土壤/水, 它还能在不同植被之间有好的对比度, 并且有较好的穿透大气、云雾的能力。

6.10.5-12.5微米热红外波段, 感应发出热辐射的目标. 分辨率为60m.7. 2.08-2.35微米中红外波段, 对于岩石/矿物的分辨很有用, 也可用于辨识植被覆盖和湿润土壤.8.0.52-0.90微米全色波段, 得到的是黑白图象, 分辨率为15m, 用于增强分辨率, 提供分辨能力. (ETM+增加了这个波段，TM没有)以上波段除6、8外分辨率均为30m。

Landsat7 ETM+ 数据又分为多种，例如L0Rp, L1R和L1G.∙L1R: radiometrically corrected but not geometrically resampled.∙L1G: radiometrically corrected and resampled for geometric correction and registration to geographic map projections.在使用这些卫星图象的时候，要先进行处理。

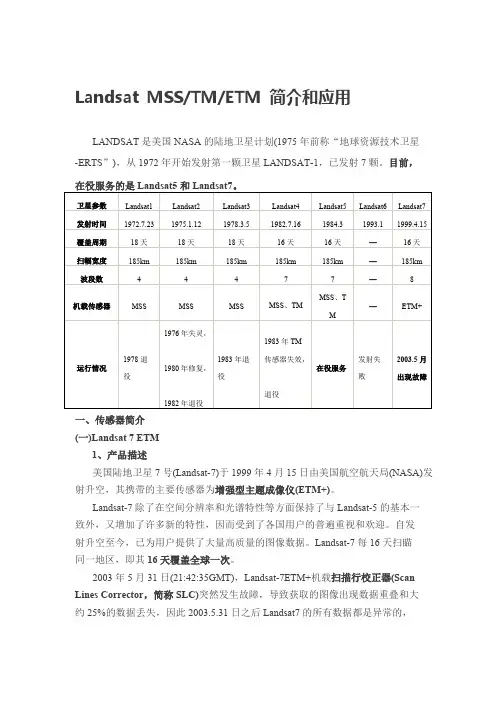

Landsat MSS/TM/ETM 简介和应用LANDSAT是美国NASA的陆地卫星计划(1975年前称“地球资源技术卫星-ERTS”)，从1972年开始发射第一颗卫星LANDSAT-1，已发射7颗。

目前，在役服务的是Landsat5和Landsat7。

卫星参数Landsat1Landsat2Landsat3Landsat4Landsat5Landsat6Landsat7发射时间1972.7.231975.1.121978.3.51982.7.161984.31993.11999.4.15覆盖周期18天18天18天16天16天—16天扫幅宽度185km185km185km185km185km—185km 波段数44477—8机载传感器MSS MSS MSS MSS、TMMSS、TM—ETM+运行情况1978退役1976年失灵，1980年修复，1982年退役1983年退役1983年TM传感器失效，退役在役服务发射失败2003.5月出现故障一、传感器简介(一)Landsat 7 ETM1、产品描述美国陆地卫星7号(Landsat-7)于1999年4月15日由美国航空航天局(NASA)发射升空，其携带的主要传感器为增强型主题成像仪(ETM+)。

Landsat-7除了在空间分辨率和光谱特性等方面保持了与Landsat-5的基本一致外，又增加了许多新的特性，因而受到了各国用户的普遍重视和欢迎。

自发射升空至今，已为用户提供了大量高质量的图像数据。

Landsat-7每16天扫瞄同一地区，即其16天覆盖全球一次。

2003年5月31日(21:42:35GMT)，Landsat-7ETM+机载扫描行校正器(Scan Lines Corrector，简称SLC)突然发生故障，导致获取的图像出现数据重叠和大约25%的数据丢失，因此2003.5.31日之后Landsat7的所有数据都是异常的，需要采用SLC-off模型校正。

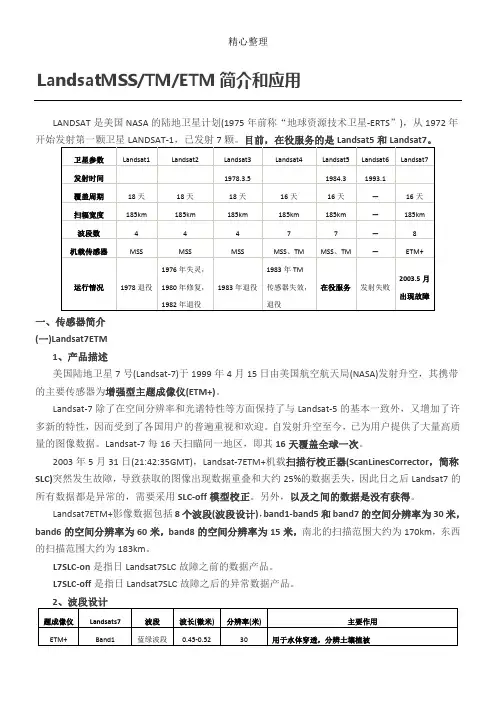

LandsatMSS/TM/ETM简介和应用LANDSAT是美国NASA的陆地卫星计划(1975年前称“地球资源技术卫星-ERTS”)，从1972年(一1SLC)的Landsat7ETM+影像数据包括8个波段(波段设计)，band1-band5和band7的空间分辨率为30米，band6的空间分辨率为60米，band8的空间分辨率为15米，南北的扫描范围大约为170km，东西的扫描范围大约为183km。

L7SLC-on是指日Landsat7SLC故障之前的数据产品。

L7SLC-off是指日Landsat7SLC故障之后的异常数据产品。

(二)Landsat4-5TM1、产品描述Landsat主题成像仪(TM)是Landsat4和Landsat5携带的传感器，从1982年发射至今，其工作状态良好，几乎实现了连续的获得地球影像。

Landsat-4和Landsat5同样每16天扫瞄同一地区，即其16天覆盖全球一次。

LandsatTM影像包含7个波段，波段1-5和波段7的空间分辨率为30米，波段6(热红外波段)的空间分辨率为120米。

南北的扫描范围大约为170km，东西的扫描范围大约为(三)Landsat1-5MSS1、产品描述LandsatMSS是由Landsat1-5卫星携带的传感器，他几乎获得了1972年7月至1992年10月期间的连续地球影像。

Landsat-1，Landsat-2，andsat-3每18天扫瞄同一地区，即其18天可以覆盖全球一次。

Landsat-4和Landsat5每16天扫瞄同一地区。

LandsatMSS影像数据有四个波段(如下)，所有波段的分辨率为79米，南北的扫描范围大约为170km，东西的扫描范围大约为183km。

二、常用波段组合：（一）321：真彩色合成，即3、2、1波段分别赋予红、绿、蓝色，则获得自然彩色合成图像，图像的色彩与原地区或景物的实际色彩一致，适合于非遥感应用专业人员使用。

Landsat陆地卫星遥感影像数据简介“地球资源技术卫星”计划最早始于1967年，美国国家航空与航天局（NASA）受早期气象卫星和载人宇宙飞船所提供的地球资源观测的鼓舞，开始在理论上进行地球资源技术卫星系列的可行性研究。

1972年7月23日，第一颗陆地卫星（Landsat_1）成功发射，后来发射的这一系列卫星都带有陆地卫星（Landsat）的名称。

到1999年，共成功发射了六颗陆地卫星，它们分别命名为陆地卫星1到陆地卫星5以及陆地卫星7，其中陆地卫星6的发射失败了。

Landsat陆地卫星系列遥感影像数据覆盖范围为北纬83o到南纬83o之间的所有陆地区域，数据更新周期为16天（Landsat 1~3的周期为18天），空间分辨率为30米（RBV和MSS传感器的空间分辨率为80米）。

目前，中国区域内的Landsat陆地卫星系列遥感影像数据（见图1）可以通过中国科学院计算机网络信息中心国际科学数据服务平台QQ电子网免费获得（）。

Landsat 陆地卫星在波段的设计上，充分考虑了水、植物、土壤、岩石等不同地物在波段反射率敏感度上的差异，从而有效地扩充了遥感影像数据的应用范围。

在基于Landsat遥感影像数据的一系列应用中，计算植被指数和针对Landsat ETM off影像的条带修复为最常用同时也是最为基础的两个应用。

因此，中国科学院计算机网络信息中心基于国际科学数据服务平台，提供了1）基于Landsat 数据的多种植被指数提取。

2）对Landsat ETM SLC-off影像数据的条带修复。

图1 Landsat 遥感影像中国区示意图数据特征（1）数据基本特征Landsat陆地卫星包含了五种类型的传感器，分别是反束光摄像机（RBV），多光谱扫描仪（MSS），专题成像仪（TM），增强专题成像仪（ETM）以及增强专题成像仪+（ETM+），各传感器拍摄影像的基本特征如下：（2）数据主要参数Landsat陆地卫星携带的传感器，在南北向的扫描范围大约为179km，东西向的扫描范围大约为183km，数据输出格式是GeoTIFF，采取三次卷积的取样方式，地图投影为UTM-WGS84南极洲极地投影。

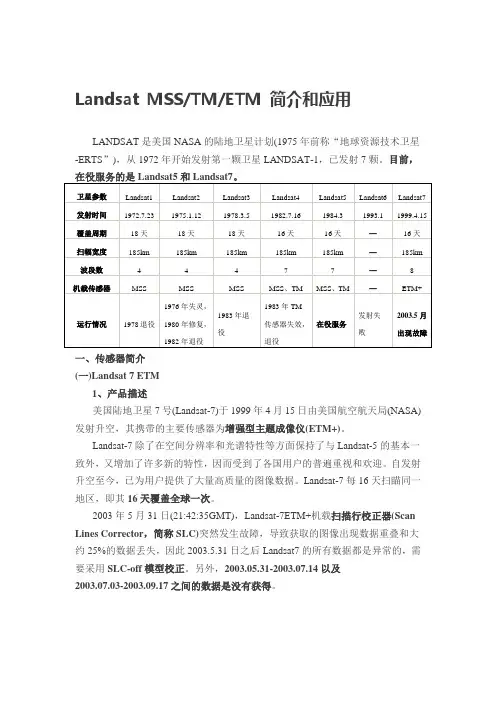

Landsat MSS/TM/ETM 简介和应用LANDSAT是美国NASA的陆地卫星计划(1975年前称“地球资源技术卫星-ERTS”)，从1972年开始发射第一颗卫星LANDSAT-1，已发射7颗。

目前，一、传感器简介(一)Landsat 7 ETM1、产品描述美国陆地卫星7号(Landsat-7)于1999年4月15日由美国航空航天局(NASA)发射升空，其携带的主要传感器为增强型主题成像仪(ETM+)。

Landsat-7除了在空间分辨率和光谱特性等方面保持了与Landsat-5的基本一致外，又增加了许多新的特性，因而受到了各国用户的普遍重视和欢迎。

自发射升空至今，已为用户提供了大量高质量的图像数据。

Landsat-7每16天扫瞄同一地区，即其16天覆盖全球一次。

2003年5月31日(21:42:35GMT)，Landsat-7ETM+机载扫描行校正器(Scan Lines Corrector，简称SLC)突然发生故障，导致获取的图像出现数据重叠和大约25%的数据丢失，因此2003.5.31日之后Landsat7的所有数据都是异常的，需要采用SLC-off模型校正。

另外，2003.05.31-2003.07.14以及2003.07.03-2003.09.17之间的数据是没有获得。

Landsat 7 ETM+影像数据包括8个波段(波段设计)，band1-band5和band7的空间分辨率为30米，band6的空间分辨率为60米，band8的空间分辨率为15米，南北的扫描范围大约为170km，东西的扫描范围大约为183km。

L7 SLC-on是指2003.5.31日Landsat 7 SLC故障之前的数据产品。

L7 SLC-off是指2003.5.31日Landsat 7S LC故障之后的异常数据产品。

(二)Landsat 4-5 TM1、产品描述Landsat主题成像仪(TM)是Landsat4和Landsat5携带的传感器，从1982年发射至今，其工作状态良好，几乎实现了连续的获得地球影像。

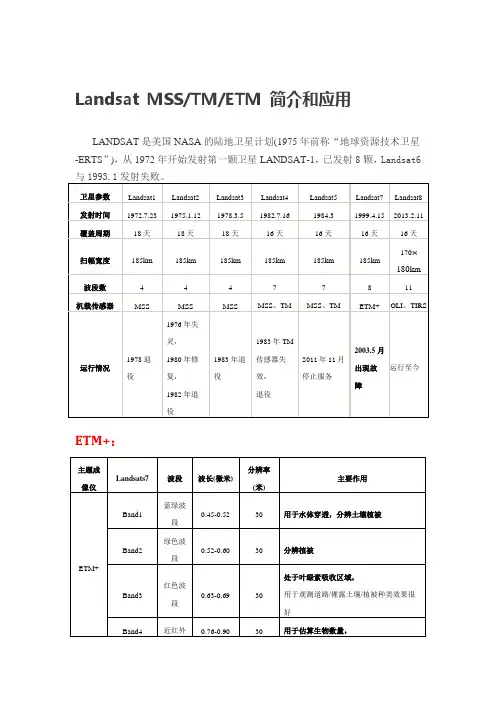

Landsat MSS/TM/ETM 简介和应用LANDSAT是美国NASA的陆地卫星计划(1975年前称“地球资源技术卫星-ERTS”)，从1972年开始发射第一颗卫星LANDSAT-1，已发射8颗，Landsat6与1993.1发射失败。

卫星参数Landsat1Landsat2Landsat3Landsat4Landsat5Landsat7Landsat8发射时间1972.7.231975.1.121978.3.51982.7.161984.31999.4.152013.2.11覆盖周期18天18天18天16天16天16天16天扫幅宽度185km185km185km185km185km185km170 180km波段数44477811机载传感器MSS MSS MSS MSS、TM MSS、TM ETM+OLI、TIRS运行情况1978退役1976年失灵，1980年修复，1982年退役1983年退役1983年TM传感器失效，退役2011年11月停止服务2003.5月出现故障运行至今ETM+：主题成像仪Landsats7波段波长(微米)分辨率(米)主要作用ETM+Band1蓝绿波段0.45-0.5230用于水体穿透，分辨土壤植被Band2绿色波段0.52-0.6030分辨植被Band3红色波段0.63-0.6930处于叶绿素吸收区域，用于观测道路/裸露土壤/植被种类效果很好Band4近红外0.76-0.9030用于估算生物数量，TM：MSS：二、常用波段组合：（一）321：真彩色合成，即3、2、1波段分别赋予红、绿、蓝色，则获得自然彩色合成图像，图像的色彩与原地区或景物的实际色彩一致，适合于非遥感应用专业人员使用。

（二）432：标准假彩色合成，即4、3、2波段分别赋予红、绿、蓝色，获得图像植被成红色，由于突出表现了植被的特征，应用十分的广泛，而被称为标准假彩色。

举例：卫星遥感图像示蓝藻暴发情况我们先看一看蓝藻爆发时遥感监测机理。

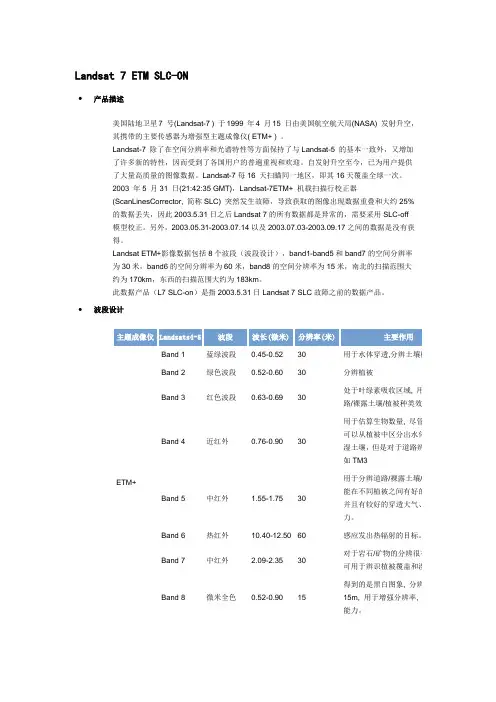

Landsat 7 ETM SLC-ON
•产品描述
美国陆地卫星7 号(Landsat-7 ) 于1999 年4 月15 日由美国航空航天局(NASA) 发射升空，
其携带的主要传感器为增强型主题成像仪( ETM+ ) 。

Landsat-7 除了在空间分辨率和光谱特性等方面保持了与Landsat-5 的基本一致外，又增加
了许多新的特性，因而受到了各国用户的普遍重视和欢迎。

自发射升空至今，已为用户提供
了大量高质量的图像数据。

Landsat-7每16 天扫瞄同一地区，即其16天覆盖全球一次。

2003 年5 月31 日(21:42:35 GMT)，Landsat-7ETM+ 机载扫描行校正器
(ScanLinesCorrector, 简称SLC) 突然发生故障，导致获取的图像出现数据重叠和大约25%
的数据丢失，因此2003.5.31日之后Landsat 7的所有数据都是异常的，需要采用SLC-off
模型校正。

另外，2003.05.31-2003.07.14以及2003.07.03-2003.09.17之间的数据是没有获
得。

Landsat ETM+影像数据包括8个波段（波段设计），band1-band5和band7的空间分辨率
为30米，band6的空间分辨率为60米，band8的空间分辨率为15米，南北的扫描范围大
约为170km，东西的扫描范围大约为183km。

此数据产品（L7 SLC-on）是指2003.5.31日Landsat 7 SLC故障之前的数据产品。

•波段设计
•
•卫星图片
Landsat 7 •
•标准参数
•。

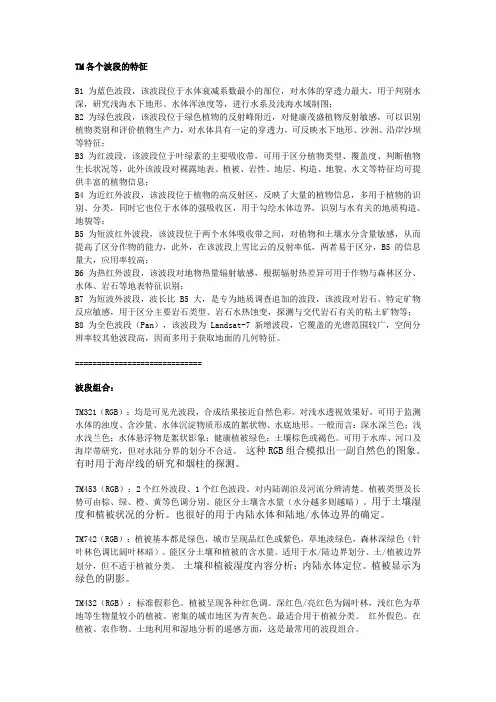

TM各个波段的特征B1 为蓝色波段，该波段位于水体衰减系数最小的部位，对水体的穿透力最大，用于判别水深，研究浅海水下地形、水体浑浊度等，进行水系及浅海水域制图；B2 为绿色波段，该波段位于绿色植物的反射峰附近，对健康茂盛植物反射敏感，可以识别植物类别和评价植物生产力，对水体具有一定的穿透力，可反映水下地形、沙洲、沿岸沙坝等特征；B3 为红波段，该波段位于叶绿素的主要吸收带，可用于区分植物类型、覆盖度、判断植物生长状况等，此外该波段对裸露地表、植被、岩性、地层、构造、地貌、水文等特征均可提供丰富的植物信息；B4 为近红外波段，该波段位于植物的高反射区，反映了大量的植物信息，多用于植物的识别、分类，同时它也位于水体的强吸收区，用于勾绘水体边界，识别与水有关的地质构造、地貌等；B5 为短波红外波段，该波段位于两个水体吸收带之间，对植物和土壤水分含量敏感，从而提高了区分作物的能力，此外，在该波段上雪比云的反射率低，两者易于区分，B5 的信息量大，应用率较高；B6 为热红外波段，该波段对地物热量辐射敏感，根据辐射热差异可用于作物与森林区分、水体、岩石等地表特征识别；B7 为短波外波段，波长比 B5 大，是专为地质调查追加的波段，该波段对岩石、特定矿物反应敏感，用于区分主要岩石类型、岩石水热蚀变，探测与交代岩石有关的粘土矿物等；B8 为全色波段（Pan），该波段为 Landsat-7 新增波段，它覆盖的光谱范围较广，空间分辨率较其他波段高，因而多用于获取地面的几何特征。

=============================波段组合：TM321（RGB）：均是可见光波段，合成结果接近自然色彩。

对浅水透视效果好，可用于监测水体的浊度、含沙量、水体沉淀物质形成的絮状物、水底地形。

一般而言：深水深兰色；浅水浅兰色；水体悬浮物是絮状影象；健康植被绿色；土壤棕色或褐色。

可用于水库、河口及海岸带研究，但对水陆分界的划分不合适。

LandsatMSS/TM/ETM简介和应用LANDSAT是美国NASA的陆地卫星计划(1975年前称“地球资源技术卫星-ERTS”)，从1972年(一1SLC)的Landsat7ETM+影像数据包括8个波段(波段设计)，band1-band5和band7的空间分辨率为30米，band6的空间分辨率为60米，band8的空间分辨率为15米，南北的扫描范围大约为170km，东西的扫描范围大约为183km。

L7SLC-on是指日Landsat7SLC故障之前的数据产品。

L7SLC-off是指日Landsat7SLC故障之后的异常数据产品。

(二)Landsat4-5TM1、产品描述Landsat主题成像仪(TM)是Landsat4和Landsat5携带的传感器，从1982年发射至今，其工作状态良好，几乎实现了连续的获得地球影像。

Landsat-4和Landsat5同样每16天扫瞄同一地区，即其16天覆盖全球一次。

LandsatTM影像包含7个波段，波段1-5和波段7的空间分辨率为30米，波段6(热红外波段)的空间分辨率为120米。

南北的扫描范围大约为170km，东西的扫描范围大约为(三)Landsat1-5MSS1、产品描述LandsatMSS是由Landsat1-5卫星携带的传感器，他几乎获得了1972年7月至1992年10月期间的连续地球影像。

Landsat-1，Landsat-2，andsat-3每18天扫瞄同一地区，即其18天可以覆盖全球一次。

Landsat-4和Landsat5每16天扫瞄同一地区。

LandsatMSS影像数据有四个波段(如下)，所有波段的分辨率为79米，南北的扫描范围大约为170km，东西的扫描范围大约为183km。

二、常用波段组合：（一）321：真彩色合成，即3、2、1波段分别赋予红、绿、蓝色，则获得自然彩色合成图像，图像的色彩与原地区或景物的实际色彩一致，适合于非遥感应用专业人员使用。

Landsat卫星MSS TM ETM数据转Landsat卫星MSS/TM/ETM数据(转2010-12-19 21：58543：波段选取及主成份分析我们的研究采用1995年8月2日的TM数据。

对于屏幕显示和屏幕图象分析，选用信息量最为丰富的5、4、3波段组合配以红、绿、兰三种颜色生成假彩色合成图像，这个组合的合成图像不仅类似于自然色，较为符号人们的视觉习惯，而且由于信息量丰富，能充分显示各种地物影像特征的差别，便于训练场地的选取，可以保证训练场地的准确性；对于计算机自动识别分类，采用主成分分析(K-L变换)进行数据压缩，形成三个组分的图像数据，用于自动识别分类。

该项工作是采用以遥感图像解译为主结合地质、物化探资料进行研究的综合方法。

解译为目视解译，解译的遥感图像有：以1984年3月成像经处理放大为15万卫星TM假彩色片(5、4、3波段合成)和1979年7月拍摄的11.6万黑白航片为主要工作片种；采用1986年11月的110万TM假彩色片(7、4、2波段合成)为参考片种。

453本研究遥感信息源是中国科学院卫星遥感地面接收站于1995年10月接收美国MSS卫星遥感TM波段4(红、波段5(绿、波段3(蓝)CCT磁带数据制作的1∶10万和1∶5万假彩色合成卫星影像图。

图上山地、丘陵、平原台地等喀斯特地貌景观及各类用地影像特征分异清晰。

成像时期晚稻接近收获，且稻田中不存积水，因此耕地类型中的水田色调呈粉红色；旱地由于作物大多收获，且土壤水分少而呈灰白色；菜地则由于蔬菜长势好，色调鲜亮并呈猩红色。

园地色调呈浅褐色，且地块规则整齐、轮廓清晰。

林地中乔木林色调呈深褐色，而分布于喀斯特山地丘陵等地区的灌丛则呈黄到黄褐色。

牧草地大多呈黄绿色调。

建设用地中的城镇呈蓝色；公路呈线状，色调灰白；铁路呈线条状，色调为浅蓝；机场跑道为蓝色直线，背景草地呈蓝绿色；在建新机场建设场地为白色长方形；备用旧机场为白色色调，外形轮廓清晰、较规则。

Landsat卫星MSS/TM/ETM数据——波段组合(转)留着看看2009-10-10 11:15Landsat卫星MSS/TM/ETM数据——波段组合321：真彩色合成，即3、2、1波段分别赋予红、绿、蓝色，则获得自然彩色合成图像，图像的色彩与原地区或景物的实际色彩一致，适合于非遥感应用专业人员使用。

432：标准假彩色合成，即4、3、2波段分别赋予红、绿、蓝色，获得图像植被成红色，由于突出表现了植被的特征，应用十分的广泛，而被称为标准假彩色。

举例：卫星遥感图像示蓝藻暴发情况我们先看一看蓝藻爆发时遥感监测机理。

蓝藻暴发时绿色的藻类生物体拌随着白色的泡沫状污染物聚集于水体表面，蓝藻覆盖区的光谱特征与周围湖面有明显差异。

由于所含高叶绿素A的作用，蓝藻区在LandsatTM2波段具有较高的反射率，在TM3波段反射率略降但仍比湖水高，在TM4波段反射率达到最大。

因此，在TM4（红）、3（绿）、2（蓝）假彩色合成图像上，蓝藻区呈绯红色，与周围深蓝色、蓝黑色湖水有明显区别。

此外，蓝藻暴发聚集受湖流、风向的影响，呈条带延伸，在TM图像上呈条带状结构和絮状纹理，与周围的湖水面也有明显不同。

451：信息量最丰富的组合，TM图像的光波信息具有3～4维结构，其物理含义相当于亮度、绿度、热度和湿度。

在TM7个波段光谱图像中，一般第5个波段包含的地物信息最丰富。

3个可见光波段（即第1、2、3波段）之间，两个中红外波段（即第4、7波段）之间相关性很高，表明这些波段的信息中有相当大的重复性或者冗余性。

第4、6波段较特殊，尤其是第4波段与其他波段的相关性得很低，表明这个波段信息有很大的独立性。

计算各种组合的熵值的结果表明，由一个可见光波段、一个中红外波段及第4波段组合而成的彩色合成图像一般具有最丰富的地物信息，其中又常以4，5，3或4，5，1波段的组合为最佳。

第7波段只是在探测森林火灾、岩矿蚀变带及土壤粘土矿物类型等方面有特殊的作用。

Landsat数据介绍LANDSAT是美国NASA的陆地卫星计划（1975年前称“地球资源技术卫星-ERTS”）,从1972年开始发射第一颗卫星LANDSAT-1，已发射7颗。

目前，在役服务的是Landsat5。

Landsat5搭载MSS(Multi Spectral Scanner)四波段光-机扫描仪和TM（Thematic Mapper）多光谱扫描仪。

在2003年出现故障的Landsat7于1999年发射，搭载Enhanced Thematic Mapper Plus(ETM+)多光谱扫描仪，ETM+除有TM 7个波段外，增加了一个全色波段，空间分辨率为15米，同时热红外波段空间分辨率也提高到了60m。

Landsat系列卫星参数一览表陆地卫星的MSS、TM在波段的选择上，均考虑到在各自的条件下最大限度地区分和监测不同类型的地球资源。

MSS选用可见光-近红外（0.5~1.1μm）谱段，共分4个波段。

TM选用可见光-热红外（0.45~0.55μm）谱段，共分7个波段。

Landsat各个传感器波段设计1.MSS2.MSS3.TM4.ETM+数据解压后将得到7（TM）个波段文件，1个控制点文件（GCP.txt），1个头文件（MTL.txt）. 定标，打包都可以通过头文件来完成。

landsat8表1：OLI陆地成像仪OLIOLI陆地成像仪ETM+序号波段(μm)空间分辨率(m)序号波段(μm)空间分辨率(m)1 0.433–0.453 302 0.450–0.515 30 1 0.450–0.515 303 0.525–0.600 30 2 0.525–0.605 304 0.630–0.680 30 3 0.630–0.690 305 0.845–0.885 30 4 0.775–0.900 306 1.560–1.660 30 5 1.550–1.750 30常用的合成方法：321：真彩合成。

与肉眼所见接近；仅使用反射的可见光，受大气、云雾、阴影、散射的影响较大，通常对比度不高，感觉模糊（蓝色光散射严重）；对于海岸区域研究特别有用，因为可见光可穿透水面，观察到海底。

Landsat MSS/TM/ETM 简介和应用LANDSAT是美国NASA的陆地卫星计划(1975年前称“地球资源技术卫星-ERTS”)，从1972年开始发射第一颗卫星LANDSAT-1，已发射7颗。

目前，在2003年5月31日(21:42:35GMT)，Landsat-7ETM+机载扫描行校正器(Scan Lines Corrector，简称SLC)突然发生故障，导致获取的图像出现数据重叠和大约25%的数据丢失，因此日之后Landsat7的所有数据都是异常的，需要采用SLC-off模型校正。

另外，以及之间的数据是没有获得。

Landsat 7 ETM+影像数据包括8个波段(波段设计)，band1-band5和band7的空间分辨率为30米，band6的空间分辨率为60米，band8的空间分辨率为15米，南北的扫描范围大约为170km，东西的扫描范围大约为183km。

L7 SLC-on是指日Landsat 7 SLC故障之前的数据产品。

L7 SLC-off是指日Landsat 7S LC故障之后的异常数据产品。

(二)Landsat 4-5 TM1、产品描述Landsat主题成像仪(TM)是Landsat4和Landsat5携带的传感器，从1982年发射至今，其工作状态良好，几乎实现了连续的获得地球影像。

我们先看一看蓝藻爆发时遥感监测机理。

蓝藻暴发时绿色的藻类生物体拌随着白色的泡沫状污染物聚集于水体表面，蓝藻覆盖区的光谱特征与周围湖面有明显差异。

由于所含高叶绿素A的作用，蓝藻区在LandsatTM2波段具有较高的反射率，在TM3波段反射率略降但仍比湖水高，在TM4波段反射率达到最大。

因此，在TM4(红)、3(绿)、2(蓝)假彩色合成图像上，蓝藻区呈绯红色，与周围深蓝色、蓝黑色湖水有明显区别。

此外，蓝藻暴发聚集受湖流、风向的影响，呈条带延伸，在TM图像上呈条带状结构和絮状纹理，与周围的湖水面也有明显不同。

水质遥感常用数据源1、Landsat TM/ETM数据（可免费下载）地理空间数据云网站可免费下载TM是搭载在美国陆地卫星上的传感器,它并不是专门针对水质遥感,但其较高的空间、光谱和辐射分辨率吸引着众多研究者研究它在水质遥感监测的用途,并取得了较为理想的结果，但是由于其波段设置较宽，波段设置相对水质遥感来说还不尽合理,但由于数据费用相对较低,在水质监测中应用较为广泛。

Landsat7的ETM+与Landsat TM的技术性能和指标保持了连贯性,并且在光谱分辨率和数据质量上有很大提高。

Landsat ETM+影像数据包括8个波段,band1-5和band7的空间分辨率为30米,band6的空间分辨率为60米,band8的空间分辨率为15米,南北的扫描范围大约为170KM,东西的扫描范围大约为183KM。

2、MODIS数据（可免费下载）地理空间数据云网站可免费下载MODIS是搭载在卫星上最重要的传感器,它具有从可见光到热红外的36个波段的扫描成像辐射计,地面分辨率为250m、100m、1000m。

NASA对MODIS数据实行全球免费接受的政策,这就大大降低了利用监测水质的费用。

地面观测系统计划系列对地观测卫星有MODIS传感器有Terra和Aqua卫星,Terra卫星过境时间在上午10:30,所以称为地球观测第一上午星(EOS-AM1),Aqua卫星过境时间在下午1:30,所以称为地球观测第一下午星(EOS-PM1),格林时间GMT=北京时间-8。

由于MODIS较高的时间分辨率,一天过境2次,有36个波段的光谱数据(前7个波段的特征见下表),较高的辐射分辨率,因此，是水质遥感监测最有潜力的遥感数据源之一。

3、SPOT数据（需要购买）SPOT具有较高的空间分辨率,SPOT-5卫星性能作了重大改进,空间分辨率达到10M,非常适合于近岸水质遥感监测,但仅有四个波段,辐射分辨率达不到水质监测的要求,且每景影像的范围较窄,特别是面积较大区域,需要多景影像才能全部覆盖,昂贵的数据费用限制了它们在水质遥感监测中的应用。
