7-IEC_61850系统配置器及配置过程

7-IEC_61850系统配置器及配置过程


Copyright ©上海交通大学
SSD视图 <-> SLD视图
Copyright ©上海交通大学
为设备赋予SAS功能（LN）
• 将保护、测量、控制等功能(LN)赋予 Substation/VoltageLevel/Bay/Equip./SubEquip.
人工创建一种关系： 1、绑定(binding)关系 Ua
Copyright ©上海交通大学
生成SCD文件
Copyright ©上海交通大学
数据流工程(Dataflow Engineering)
• 水平通信——GOOSE配置； • 垂直通信——Report配置； • 过程层配置——SMV配置。
Copyright ©上海交通大学
GOOSE/Report配置
Copyright ©上海交通大学
系统配置
系统 变电站 Vol500 Bay1 Breaker CSWI XCBR 自动创建两种关系： 1、包含关系 2、绑定关系
Feeder PTOC PTRC
Copyright ©上海交通大学
小结
• 至此完成了：
变电站一次设备； 一次设备电气连接关系（电气拓扑）； LN与一次设备的关系（功能定义）； 最终以ssd文件完成系统规格说明(system specification)。

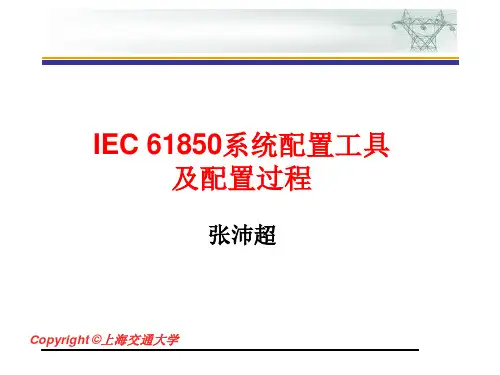

IEC 61850系统配置工具 及配置过程
张沛超
Copyright ©上海交通大学
根据用户需求设计变电站
其他约束 （Constraints） 可靠性 性能 （Performance） 响应时间 SSD 功能（Function） SLD
用户需求
系统配置器
Copyright ©上海交通大学
根据用户需求设计变电站
IEC61850介绍

IEC61850介绍


定义 状态信息 测量值、
控制 设点 替代 配置 描述 定值组 可编辑定值组 扩展定义 缓冲报告 非缓冲报告 日志 GOOSE控制 GSSE控制 多波采样值 单波采样值 IEC61850介绍
数据命名规则
IEC61850介绍
数据集（DatSet）
1. 数据集定义 2. 数据集创建 3. 数据集与报告、GOOSE、日志的关系 4. 信息定制
IEC61850介绍
取代 可以简单理解为人工置数
IEC61850介绍
定值
IEC61850介绍
报告/日志
IEC61850介绍
GOOSE (通用面向对象变电站事件)
提供了快速和可靠的系统范围内传输 输入、输出数据值。
基于分布的概念，通用变电站事件模 型提供了一个高效的方法，利用多路组播/ 组播服务向多个物理设备同时传输同一个 通用变电站事件信息
4.
DPS：双点状态信息
on/off/trans
IEC61850介绍
IEC61850基本数据类型
IEC61850介绍
IEC61850定义的CDC
名称 SPS DPS INS ACT ACD SEC BCR MV CMV SAV WYE DEL SEQ HMV HWYE
定义 单点状态 双点状态 整数状态 保护动作 方向保护动作信息 安全违例计数 二进制计数器 测量值 复杂测量值 采样值 3相系统的相地测量值 3相系统的相相测量值 序分量 谐波值 3相系统的相地谐波测量值
互感器（2） 开关设备（2） 电力变压器（4） 其他设备（15）
IEC61850介绍
LN应用示例
IEC61850介绍
逻辑节点的命名规则
IEC61850介绍
公共数据类CDC
IEC61850标准

IEC61850标准

通信
实时通信
GOOSE、采样值 章节7-2 变电站/装置基
本通信结构(ACSI)
映射
章节8-1 SCSM映射到MMS和ISO/IEC 8802-3
要 总 信 章节9-1 SCSM映射-通过单向多路点对点串行
管 体 要 求 要求
理 求
通信链路的采样值
章节9-2 SCSM映射-通过ISO/IEC 8802-3 的采样值
IEC61850的简介
• 设备建模
如何为设备建立模型？ 采用模型中服务（services）的方式完成
电力系统通信的多种通信内容 设备的整体逻辑模型采用树形方式，层次
清晰，便于查询 为了规范模型结构，IEC61850标准预先定
义了部分逻辑节点模型
IEC61850标准
IEC61850的简介
XCBR 断路器 XSWI 隔离开关 TCTR 电流互感器 TVTR 电压互感器 SIMG 绝缘介质监视 CSWI 开关控制器 PTOC 带时限过电流 PTRC 保护跳闸条件
IEC61850标准
数字化变电站通信系统
IEC61850标准
GOOSE应用
GCB的通过客户端访问 发送为Peer-to-Peer 对等通信
订阅/发布方式，双方的关系体现 利用IEEE 802.1p/q标准
高优先级，传输速度快，理论传输时间<4ms
IEC61850标准
GOOSE应用
重发机制 T0没有事件发生时的重发时间(最小间隔) T1发生事件后的最短的重发时间(最大间隔) T2、T3逐渐接近T0 T1<T2<T3<T0
IEC61850标准
IEC61850的简介
• 各章节介绍
系
章 节
章

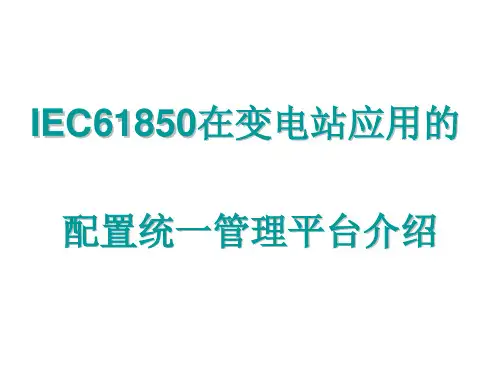

IEC61850在变电站应用的配置统一管理介绍

IEC61850在变电站应用的配置统一管理介绍


一、功能简介
n SclFactory参与的配置流程
A. 设备厂商使用各自的IED配置工具，生成符合工程要求的<设备模板文件>； BE. 后续的配置、下载环节全部由SclFactory配置统一管理平台完成 （*)
*需要设备厂商根据SclFactory提供的公开扩展功能接口，开发具备私有配置和下载功能的厂家插件
p 现状
Ø 设备的配置文件都由各个设备厂商分散管理 Ø 用户需要向各个设备厂商分别索取最终配置文件，同时考虑保存方法 Ø 私有配置文件需要各个厂商的配置工具才能正确理解配置内容，熟悉
不同厂商的配置工具也需要一个学习的过程 Ø 基于不同厂商的不同配置工具很难实现统一管理和归档
二、常见问题
n 4、虚端子图未标准化
提供多种数据校验手段，全方位保证配置数据的有效性
提供公开扩展功能接口，允许设备厂商开发平台的厂家插件， 集成私有配置功能
一、功能简介
n IEC 61850标准提供的配置流程
A.
设备厂商使用各自的IED配置工具，生成符合工程要求的<设备模板文件>
B.
系统集成商使用系统配置工具，根据所有设备模板文件，统一进行所有设备的实例配置，建立站内设备
三、解决方案
n 3、公开扩展功能接口
p 界面集成
Ø 插件的界面集成于平台 Ø 插件的功能菜单集成于平台
p 数据功能
Ø 获取本设备配置文件的全部信息 Ø 获取站内其他设备配置文件的全部信息 Ø 插件的读、写权限，对象化数据操作
p 用户操作
Ø 有效传递用户操作动作（单击、右键、保存、退出）
p 同步动作
p 重要性
Ø 虚端子图类似于传统的电缆图 Ø 虚端子图反应本设备与站内其他设备的数据关联性
61850服务端配置说明文档

61850服务端配置说明文档

61850服务器端安装配置61850服务器端用于将通信管理机采集的在线监测装置的信息通过61850方式对外发布。

本文档用于iec61850服务器端的配置，主要包括如下几方面的内容：➢61850服务器端相关文件的位置➢数据库表的配置➢配置文件的配置1．61850服务器端相关文件的位置➢$SYS_ROOT\bin\：61850服务器端的可执行文件，该文件调用MMS开发包的API接口，用于与外部的61850客户端进行通讯。

➢$SYS_ROOT\dll\：该动态库由进程及动态库调用,提供与前置共享内存的接口，进程通过调用该动态库获取前置共享内存中的采集的其他装置的数据。

➢$SYS_ROOT\dll\protocol\:该文件为前置系统的一个规约动态库，用于前置共享内存中的数据与61850进程的之间的数据交互。

➢$SYS_ROOT\dat\map\Server：该文件是一个共享内存文件，由scanner进程中61850服务器链路对应的规约（iec61850）产生（在动态库中实现Server 文件的产生），内容为61850与前置进行数据交互时的点信息。

在运行server61850之前必须要有该文件，否则程序会报错。

➢$SYS_ROOT\ini\:进程的配置文件，用于配置服务器端的相关信息（如：icd、、文件的路径）➢$SYS_ROOT\ini\:61850服务进程所使用的模型文件➢$SYS_ROOT\ini\:61850服务进程中log信息的相关配置。

➢$SYS_ROOT\ini\:61850服务进程用到的MMS组件的相关信息配置，主要需要注意以下几项配置内容：✧<Rfc1006_Listen_Port>6666</Rfc1006_Listen_Port>：用于配置61850服务监听的端口号，默认为102端口✧<NetAddr Type="IPADDR">：该配置用于61850客户端，IP地址指向61850服务器端的IP地址。

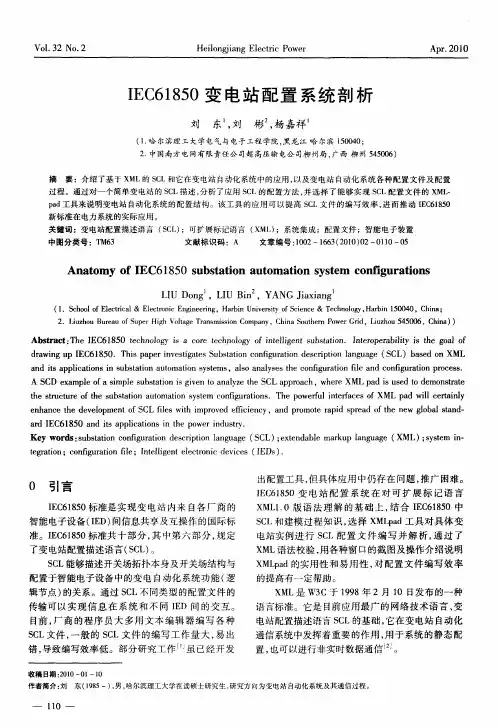

IEC61850变电站配置系统剖析

IEC61850变电站配置系统剖析


ｐｄ工具来说明变 电站 自动化 系统 的配置结构。该工具 的应 用可 以提 高 Ｓ Ｌ文件 的编写效率 ， 而推动 ＩＣ １５ ａ Ｃ 进 Ｅ ６８ ０ 新标准在电力系统的实际应用 。
关 键 词 ：变 电站 配置 描 述 语 言 （ Ｃ ） Ｓ Ｌ ；可 扩 展 标 记语 言 （ Ｍ ） Ｘ Ｌ ；系统 集 成 ；配 置 文 件 ；智 能 电子装 置
Ａｂ ｔａ ｔ Ｔ ｅ Ｉ ６１ ５ ｅ ｈ ｏ ｏ ｓｒ ｃ ： ｈ ＥＣ ８ ０ ｔｃ ｎ ｌ ，ｉ ａ ｃ ｒ ｅ ｈ ｏ ｏ ｙ ｏ ｎｅ ｌ ｅ ｔ ｓ ｂ ｔｔ ｎ Ｉ ｔ ｒｐ ｒ ｂｌ ｙ ｉ ｔ ｅ ｇ ａ ｆ ｓ ｏｅ ｔｃ ｎ ｌｇ ｆ ｉ ｔｌ ｇ ｎ ｕ ｓ ｉ ． ｎ ｅ ｏ ｅ ａ ｉ ｔ ｓ ｈ ｏ ｌｏ ｉ ａｏ ｉ
中图分类号 ：Ｔ ６ Ｍ３
文献标识码 ：Ａ
文章编号：０ ２—１６ （０ ０ ０ ０ １ ０ １０ ６３ ２ １ ） ２— １０— ５
Ａｎ ｔ ｍ ｙ ｏ ＥＣ６１ ５ ｕｂ ｔ ｔｏ ｕｔ ｍ ａ ｉ ｎ ｓ ｓ ｅ ｃ ｎ ｇ ｒ ｔｏ ｓ ａｏ ｆＩ ０ ｓ ｓａ ｉｎ ａ ｏ ８ ｔｏ ｙ ｔ ｍ ｏ ｆ ｕ ａ ｉ ｎ ｉ
ｄａ ｉｇｕ Ｅ ６ ８ ０ ｈ ａｅ ｖ ｓｇｔ ｕ ｓ ｔ ｎｃｎ ｇｒｔ ｎｄｓｒ ｔ ｎｌ ｇａ ｅ（ Ｃ ）ｂ ｓｄｏ ＭＬ ｒｗｎ ｐＩ Ｃ １５ ．Ｔ ｉ ｐｐ ｒｎ ｅｔ ａ ｓ ｂｔ ｉ ｏｆ ｕａ ｏ ｅｃ ｐｉ ｎｕ ｇ Ｓ Ｌ ａｅ ｎＸ ｓ ｉ ｉ ｅ Ｓ ａｏ ｉ ｉ ｉ ｏ ａ
ａ ｄ ｉｓａ ｐ ｉａｉ ｎ ｎ ｓ ｂ ｔｔ ｎ ａ ｔｍａｉｎ ｓ ｓｅ ｎ ｔ ｐ ｌｃ ｔ ｓｉ ｕ ｓａｉ ｕ ｏ ｔ ｙ ｔ ｍｓ，ａ ｓ ｎ ｌ ｓ ｓｔ ｅ ｃ ｎ ｇ ｒ ｔ ｎ ｆｌ ｎ ｏ ｆｇ ｒ ｔｏ ｒｃ ｓ ． ｏ ｏ ｏ ｌｏ ａ ａｙ ｅ ｈ ｏ ｆ ｕ ａ ｉ ｅ ａ ｄ ｃ ｎ ｕ ａｉｎ ｐ ｏ ｅ ｓ ｉ ｏ ｉ ｉ Ａ ＣＤ ｘ ｍｐ ｅ ｏ ｉ ｅ ｓ ｂ ｔｔｏ ｓｇｖ ｎ ｔ ｎ ｌｚ ｈ ＣＬ ｐ ｏ ｃ Ｓ ｅ ａ ｌ ｆａ ｓｍｐｌ ｕ ｓａ ｉｎ ｉ ｉｅ ｏ ａ ａｙ ｅ ｔｅ Ｓ ａ ｐｒａ ｈ，ｗｈ ｒ ｅ ｅ ＸＭＬ ｐ ｄ ｉ ｓ ｄ ｔ ｅ ｎｓｒ ｔ ａ ｓｕ ｅ ｏ ｄ ｍｏ ｔａ ｅ
IEC61850 SCD配置工具使用说明书概论

IEC61850 SCD配置工具使用说明书概论

目录第一章系统概述 (1)第二章系统安装与注册 (1)2.1 系统安装 (1)2.2 目录结构 (2)2.3 系统注册 (2)第三章功能介绍 (3)3.1 整体功能概述 (3)3.2 菜单栏和工具栏 (3)3.2.1 文件 (4)3.2.2 编辑 (5)3.2.3 查看 (5)3.2.4 窗口 (7)3.2.5 帮助 (8)3.2.6 导航窗口右键菜单 (8)3.2.7 快速打开窗口 (9)3.3 版本管理 (10)3.4 导入文件 (11)3.4.1 导入单个文件 (11)3.4.2 批量导入文件 (13)3.5 导出文件 (14)3.6 网络管理 (14)3.6.1 IP地址 (15)3.6.2 GOOSE地址 (17)3.6.3 SV地址 (19)3.6.4 物理端口 (20)3.7 设备管理 (21)3.8 应用功能 (22)3.8.1数据集 (22)3.8.2 报告控制块 (23)3.8.3 实例化 (24)3.8.4 连线配置 (25)3.8.5 GOOSE/SV控制块 (28)3.8.6 定值控制块 (29)3.8.7日志/日志控制块 (29)3.8.8 运行环境配置 (30)3.9 主控窗体 (31)3.10 查看模板 (31)3.11 连线展示 (32)3.12 IEC标准模型展示 (35)3.13 CID文件分发 (35)第四章配置方法 (37)4.1 准备模型文件 (37)4.2 导入模型文件 (37)4.3 配置网络 (38)4.4 网络中添加装置 (38)4.5 配置实例化 (39)4.6 配置连线 (39)4.7 其他配置 (40)第一章系统概述IEC61850 SCD配置工具是在原有的“SCD配置器”基础之上，通过重新的架构设计和功能设计而开发出来的功能强大、界面友好的智能变电站配置工具。

新版SCD配置工具的初始版本为3.0。

在对原有“SCD配置器”的兼容上面，新工具支持其全部功能，并对算法、界面等进行了优化设计，提高了系统执行效率，完善了可操作性。

61850软网关配置说明书

61850软网关配置说明书

定值区切换遥信点；公共地址为1，104信息体地址为0xE1，103信息体为224，103功能类型178，103ASDU类型为1。
二、buildpro.exe临时工具配置注意事项
1、运行界面如图，此工具是由QT所编，因此需要QT动态库支持才能正常运行，使用时需注意仅使用其中有效部分，其它部分不要随意操作，这里只有活动菜单中的“通讯配置”与“LOG配置”是与此次应用相关，因此需注意：
rptcfg.cfg为报告所用，配置哪些控制块需要总召唤，及使能报告。
如果采用文件模式创建对象空间，另外还需要一些配置文件，这些配置文件需要与各个61850服务器的SCL文件保持一致，文件名分别为服务器名称，后缀为ｘｍｌ。
第三部分工程配置注意事项及说明
一、SysTool工具使用注意事项
1、中心节点信息配置，如果有多个主站与该软网关相连，则需要正确配置多个中心节点信息，如图需要配置的信息有名称、类型、状态、IP1编号，其它项可以不必关心。
SCDTool配置所需的SCD文件，分发CID文件提供给相应的网关使用。
可兼容配置以下内容：
配置网络通讯信息，配置服务器名称等。
三、CBZ8000监控配置
采用最新版本，增加启动软网管进程的版本。
配置监控数据库。
四、远动配置工具
采用最新版本，增加启动软网关进程的版本。
五、工程师站配置工具
采用最新版本，增加启动软网关进程的版本。
图1
2、通讯通道信息配置，按照实际网关进行配置，仅需要配置以下各项就可以，除了配置104的一些规约参数外，通道类型必须为以太网。这里网管名称也就是对应的61850实网关的服务器名称，同时也是由IED配置器生成的xml文件需要更改成的名称。这里通信状态为后台应用配置的网关通信状态的遥信点，该点使用十六进制表示为：装置地址（1字节）+扇区地址（1字节）+信息体地址（2字节），如果不用需要把该点至空或填一无效点。
IEC61850变电站通信网络和系统结构标准系列配置工具-精品

IEC61850变电站通信网络和系统结构标准系列配置工具-精品

1SCL简介1.1 概述IEC61850变电站通信网络和系统结构标准系列的第六部分：变电站中IED通信配置描述语言，规范了用来配置变电站IED的描述语言一一变电站配置描述语言(Substation ConfigurationdescriptionLanguage)oSCL能够将IED配置描述传给通信和应用系统管理工具，也能够以某种兼容的方式将系统的配置描述传回IED配置工具。

这样实现了配置数据可以在不同制造商提供的IED配置工具和系统配置工具之间相互交换。

SCL语言基于可扩展标记语言XML1.0版本。

本文中所阐述配置工具的XML相关部分均建立在XML1.0基础上。

1.2 XML语言XML(extensibleMarkupLanguage)可扩展标记语言，是一种置标语言。

“置标”(Markup)一词的精确定义是：就数据本身的信息对数据进行编码的方法。

置标语言就是对数据进行编码的语言。

“置标”的定义非常抽象，其实在日常生活中，人们无意识地频繁使用了“置标”的概念。

例如：用黄色荧光笔把课本上的某些句子加亮，或者在这些句子下面划线。

通过将这些内容加亮，有效地将它们“置标”，表示这些课文很重要。

关于这些课文的信息，这些课文很重要这一事实，就这样被编码了；黄色荧光笔迹或者下划线就是置标语言。

目前，互联网的发展已趋向成熟，广泛应用于Web的超文本标记语言HTML(HypeHext MarkupLanguage)就属于置标语言大家族。

通俗地讲，HTML,就是一种用来给文本添加标记的语言。

HTML规定了一系列标签，每个标签表明了一定的显示格式。

被置标后的文件(即同时包含了纯文本和关于文本显示格式的标签的文件)由一个HTML处理工具，例如一个浏览器，进行读取，然后再根据上述标记规则来加以显示。

XML(extensibleMarkupLanguage)语言不但是置标语言，而且是可扩展的(extensible) 置标语言。

IEC61850系统配置器的研究与VisualSCD的开发

IEC61850系统配置器的研究与VisualSCD的开发

∣EC61850系统配置器的研究与VisuaISCD的开发来源：输配电设备网时间：2008-10-20 阅读：956次标签:王炎初胡剑锋陆鑫林庆农(南瑞继保电气公司研发中心软件平台部，江苏南京，邮编211102)2. 2 XML技术介绍XML由W3C组织公布，最初设计目的是弥补HTML的不足，后来逐步成为业界一种通用的结构化的数据文件格式。

XML技术进展很快，已经进展成为没有版权限制、独立于操作系统及有足够良好支援的技术平台[2].XMLSChelna是一种用来描述与验证XML文件结构的标准，也能够视为一种工具。

另一种类似技术是DTD, SChenIa是DTD的替代品。

IEC61850己经完全抛弃了DTD,使用了W3C推荐的XML/Schema 来描述SCL模型。

XML Schema有的时候又称之XML Schema Definition (XSD),因此Schema文件是以xsd为后缀的。

SCL 的XMlVSchema文件有8个，里面包含有SCL模型完善的语法信息，因此我们的研究思路是从这些XSD 文件中直接映射出SCL的语法树。

2.3目前系统配置器的进展与不足由于SCL是XML格式，为了避免用户对XML复杂语法的依靠，各厂家都会开发系统配置器。

传统的系统配置器实现包含如下模块：XML解析模块XML解析分为DOM解析与SAX/SAX2解析。

由于SCL模型是分层的树状模型，因此通常都使用DOM 解析。

在一些工具中，还使用XML/Schema技术对SCL做一些语法校验工作。

XML/Schema技术的潜力还远没有挖掘出来。

关于语义校验的工作也都没有开展。

SCL树编辑模块在系统配置器的内存中通常都有一棵SCL树，这棵树节点的语法内容根据IEC61850-6的语法定义在程序中手工加入，即为程序中每个SCL节点类固定添加相应的语法属性。

这种方式我们称之静态语法模型。

静态语法模型的缺点非常明显：结构僵化。

标准改变后，程序务必做相应的修改，否则就与标准不一致。

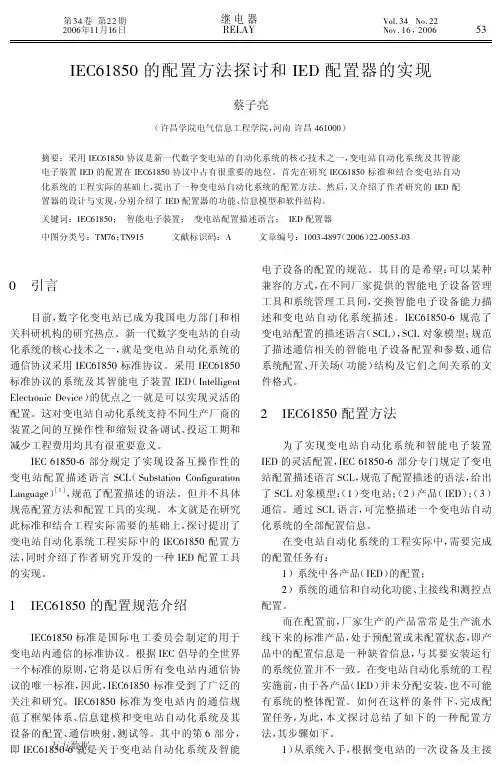

IEC61850的配置方法探讨和IED配置器的实现

IEC61850的配置方法探讨和IED配置器的实现

第 2* 卷 第 44 期+ + + + + + + + + 4(($ 年%% 月%$ 日
继 电 器+ + + + + + + + + + + + F"@1G
H=8I 2* /=I 44 /=>I %$ ， 4(($
’2
!"#$%&’( 的配置方法探讨和 !") 配置器的实现
蔡子亮
（ 许昌学院电气信息工程学院， 河南 许昌 *$%((( ） 摘要：采用 !"#$%&’( 协议是新一代数字变电站的自动化系统的核心技术之一， 变电站自动化系统及其智能 电子装置 !") 的配置在 !"#$%&’( 协议中占有很重要的地位。首先在研究 !"#$%&’( 标准和结合变电站自动 化系统的工程实际的基础上， 提出了一种变电站自动化系统的配置方法。然后， 又介绍了作者研究的 !") 配 置器的设计与实现， 分别介绍了 !") 配置器的功能、 信息模型和软件结构。 + 智能电子装置； + 变电站配置描述语言； + !") 配置器 关键词：!"#$%&’( ； 中图分类号：,-.$ ； ,/0%’+ + + 文献标识码：1+ + + 文章编号：%((23*&0. （ 4(($ ） 443((’23(2
%+ !"#$%&’( 的配置规范介绍
!"#$%&’( 标准是国际电工委员会制定的用于 变电站内通信的标准协议。根据 !"# 倡导的全世界 一个标准的原则， 它将是以后所有变电站内通信协 !"#$%&’( 标准受到了广泛的 议的唯一标准， 因此， 关注和研究。 !"#$%&’( 标准为变电站内的通信规 范了框架体系、 信息建模和变电站自动化系统及其 设备的配置、 通信映射、 测试等。其中的第 $ 部分， 万方数据 即 !"#$%&’(3$ 就是关于变电站自动化系统及智能

IEC61850配置器


逻辑设备
• 一个服务器对象中，至少有一 个逻辑设备对象
• 一个逻辑设备对象中，至少有 一个逻辑零节点，一个逻辑设 备节点和一个其它逻辑节点
• 逻辑设备建模原则，应把某些 具有公用特性的逻辑节点组合 成一个逻辑设备。
逻辑设备
• 逻辑设备的划分宜依据功能进行，按以下几种类型进行划分： • a）公用 LD，inst名为“LD0”； • b）测量 LD，inst名为“MEAS”； • c）保护 LD，inst名为“PROT”； • d）控制 LD，inst名为“CTRL”； • e） 保护测控过程层访问点的 LD，inst名为“PI”； • f） 智能终端 LD，inst名为“RPIT”； • g）录波 LD，inst名为“RCD”； • h） 合并单元 LD，inst名为“MU”。 • 注：若装置中同一类型的LD 超过一个可通过添加两位数字尾缀，如
逻辑节点
• 逻辑节点的实例化，即逻辑节点配 置是通过其属性lnClass和lnType对 数据类型模板的逻辑节点类型进行 引用而实现的。
• 逻辑节点的数据及数据属性在数据 类型模板（DataTypeTemplates）中 进行配置，可实现的功能在逻辑节 点对象的元素中进行配置
标准化的逻辑节点组
• 按功能分，可将逻辑节点分为以下组
• 建模原则：
• 一个物理设备，应建模为一个 IED对象；
• 装置模型 ICD文件中 IED名（属 性“name”）应为“TEMPLATE” ，实际工程系统应用中的IED名 由系统配置工具统一配置。
Services基本构架
• Services包含装置所能够 支持服务的配置信息；
• 服务类可随机顺序出现， 若服务类不出现，则IED 中不能得到该服务。

IEC61850交流


a0 a1 a2 a3 a4 a5 a6 a7 a8 a9 aa ab ac ad
通常有三个部分构成：标签值（一个字节） 长度 一个字节） 内容 长度（ 通常有三个部分构成：标签值（一个字节）+长度（一个字节）+内容
• • • • • • • • • • • • • • • • • • • • • • • • • • • • EOC (End-of-Content) P 0 0x00 BOOLEAN P 1 0x01 INTEGER P BIT STRING P/C OCTET STRING P/C 4 0x04 NULL P OBJECT IDENTIFIER P 6 0x06 Object Descriptor P 7 0x07 EXTERNAL C REAL (float) P ENUMERATED P EMBEDDED PDV C 11 0x0B BMPString P/C UTF8String P/C RELATIVE-OID P SEQUENCE and SEQUENCE OF C 16 0x10 SET and SET OF C 17 0x11 NumericString P/C 18 0x12 PrintableString P/C 19 0x13 T61String P/C VideotexString P/C 21 0x15 IA5String P/C UTCTime P/C GeneralizedTime P/C 24 0x18 GraphicString P/C 25 0x19 VisibleString P/C GeneralString P/C 27 0x1B UniversalString P/C 28 0x1C CHARACTER STRING P/C 29 0x1D 2 0x02 3 0x03 5 0x05

IEC 61850 的配置文件

IEC 61850 的配置文件IEC 61850是智能变电站的核心技术之一，标准的一致性测试是确保不同产品实现互操作的关键。

一致性测试主要是对IEC 61850-6部分配置文件的测试以及对于IEC 61850 7-2、8-1、9-1、9-2部分相关服务的一致性测试。

其中，配置文件的测试不仅要在单装置的一致性测试中严格把关，在系统级测试中更是各项互操作试验的基础。

变电站配置语言SCL（Substation Configuration Language），是变电站专用语言，用于描述通信相关的IED配置和参数、通信系统结构、开关间隔结构及它们之间的关系。

SCL的提出使系统设备的自描述、设备的在线配置、设备的即插即用以及信息在不同设备间的共享得以实现。

SCL编写的配置文件分类：根据描述的内容和用途的不同分类，通过扩展名区分。

分四类：SSD文件－系统规范描述文件System Specification Description，描述变电站的单线图、电压等级、一次设备等信息，文件包括变电站描述、数据类型模板等。

ICD文件－IED能力描述文件IED Capability Description，与IED一一对应，描述IED 装置的能力，使用模板定义逻辑节点、数据和服务。

SCD文件－变电站配置描述文件Substation Configuration Description，由系统配置从SSD文件和ICD文件生成，描述完整的变电站、IED以及通信系统。

CID文件－IED配置描述文件Configured IED Description，跟ICD一样与IED一一对应，是最终的配置文件。

SSD和CID文件都是可选的。

系统级测试中SCD文件是工程配置和测试中最重要的文件。

单装置的一致性测试中没有SCD的概念，测试主要把关的是ICD文件。

所以，配置文件的测试主要针对SCD和ICD文件。

一致性测试分为静态测试和动态测试。

静态测试－根据被测设备的相关文档（ICD文件、协议实现一致性陈述等）进行静态性能检查，如配置文件测试，内容是按照标准的句法（IEC 61850-6）、设备相关的对象模型（IEC 61850-7-4、IEC 61850-7-3）进行设备配置文件测试。

IEC61850模型以及实施规范

– – – – 东墙 西墙 南墙 北墙
多种户型，例如南北通透的户型，明厨明卫
– 户型是类的概念
IEC61850模型总体-模型的分析 LD （逻辑设备）VS 单元 LD逻辑设备由若干LN实例组成
– – – – LN1 LN2 LN3 ……
每个单元由若干种户型的房间组成
IEC61850模型总体-模型的分析 IED VS 大厦 IED由若干个LD组成
数字化变电站虚端子
输出虚端子格式
– – – – LN（DO、DA） DataSet GSEControl SMV控制块（MU）
注意：
– 目前有些厂家Goose输出虚端子中，不放GSEControl
数字化变电站虚端子
输入虚端子格式
– LN （DO、DA）
注意
– 有些厂家要求输入虚端子有数据集
IEC61850模型文件
SCL文件结构（7） – SCL DataTypeTemplates
IEC61850模型文件
SCL四种文件内容 – IEC61850标准只是形式上规定ICD、SSD、SCD 、CID四种文件分别包含哪几个元素，并没有严 格规定的以上5个元素的具体内容 – XML头，SCL头每种文件必须包含 – 通常四种文件中都包含SCL Header – 通常SCD文件中包含SCL Substation – ICD、SCD和CID文件中应至少包含SCL IED和 SCL DataTypeTemplates
• mag 幅值 数据类型Analog Value • ang 角度 数据类型Analog Value
– -7-3 Page 11-21
IEC61850模型总体-模型的分析 复杂数据类型VS原材料组合（2） 原材料组合

IEC61850体系下的DTU建模与配置

ａ ｔｍａ ｏ ｙ ｔ ｕ ｄ ｒ Ｅ ６ ８ ０ ｓ ｓ ｍ［ ． ｌ ｔ ｃ ｌ ｕｏ ｔ ｎ ｓ ｓ ｍ ｎ ｅ Ｃ １ ５ ｙ ｔ Ｊ Ｅｅ ｒ ａ ｉ ｅ Ｉ ｅ ］ ｃｉ
Ｅｑ ｉｍ ｅｔ ２ ０ ， （２ ： ３ １ ． ｕｐ ｎ， ０ ７ ８ １ ） １ － ５
通 信 的 描 述 给 出子 网 、 关 和 访 问 点 ， 信 网 通 的 Ｓ Ｌ文 档 部 分 代 码 如 下 ， 明 该 文 档 有 １ Ｃ 说 个
Ｈ ＡＮ ｏ ｚ ｅ ｇ Ｘ Ｕ ｎ — ｉ ． ｏ ｅ ｉ ｇ ｏ ｔ ｌ ｇ ｎ Ｇｕ — ｈ ｎ ， Ｂｉ ｇ ｙ ｎ Ｍ ｄ ｌ ｆｉ ｅ ｌ ｅ ｔ ｎ ｎ ｉ
顾 建炜（ ９ ６ ） 男， 江杭 州人 ， １７～ ， 浙 高级 工程 师 ， 事 从
配 电 自动 化 及 电力 信 息 系统 研 究 与建 设 工作 。 孔 英 会 （ ９ ４ ）女 ， 北 冀 县 人 ， 授 ， 事 信 息 系 １６ 一 ， 河 教 从
＜／ Ｄ０ Ｉ ＞
［］谢 玉苹， ３ 王银乐． 基于Ｉ Ｃ ５ 的微机馈线保护 ＩＤ模 Ｅ ６ ０ １ ８ Ｅ 型的建立［ ． Ｊ 电力系统通信， ０ ０ ３（）５ — ２ 】 ２ １， ｌ１： ９６ ．
ＸＩ ｕ ｐｎ ， ＡＮＧ ｍ－ ． ｏ ｅ ｎ ｆ ｃｏ ｏ ｕ ｅ－ａｅ Ｅ Ｙ －ｉｇ Ｗ Ｙ ｌ Ｍ ｄ ｌ ｇｏ ｍｉｒｃ ｍｐ ｔｒ ｓ ｄ ｅ ｉ ｂ
步 基 于 ＩＣ １５ Ｅ ６ ８ ０的 配 电 自动 化 系 统 建 设 工 作
提供 了参考 。
参考文献
［］高 翔 ． 字 化变 电站 应 用 技术 ［ ． 京 ： 国 电力 出版 １ 数 Ｍ］北 中
社，０８ ２０．

IEC61850的配置方法探讨和IED配置器的实现

维普资讯
第３ 卷 第２ 期 ４ ２
２ ０ 年 １ 月 ｌ ０ ６ １ ６Ｌ Ｊ
继 电器
ＲＥ Ａ Ｌ Ｙ
ห้องสมุดไป่ตู้Ｖｕ ． ４ １ ３ Ｎｏ ２ ．２
Ｎ ｖ１ ２０ ｏ ． ６， ０ ６
５ ３
ＩＣ １５ Ｅ ６ ０的 配 置 方 法 探 讨 和 Ｉ Ｄ配 置 器 的 实现 ８ Ｅ
变 电 站 配 置 描 述 语 言 Ｓ Ｌ（ ｕ ｓ ｔ ｎ Ｃ ｎｉ ｒｔ ｎ Ｃ Ｓ ｂｔ ｉ ｏｆ ｕａ ｏ ａｏ ｇ ｉ
ｌＤ的灵活配置 ， Ｃ６８０６部分专 门规定了变电 Ｅ Ｉ １５． Ｅ 站 配置描 述语 言 Ｓ Ｉ， 范 了配置 描述 的语 法 ， 出 Ｃ 规 给
了 Ｓ Ｌ对 象模 型 ： １ 变 电 站 ； ２ 产 品 （Ｅ ；３ Ｃ （） （） ＩＤ） （ ） 通信。通过 Ｓ Ｌ 言， Ｃ 语 可完整描述一个变电站 自动 化 系统 的全 部配 置 信 息 。 在 变 电 站 自动化 系统 的工 程 实 际 中 ， 要 完 成 需 的配置 任务 有 ：
蔡 子 亮
（ 昌学院电气信息工程学院 ， 许 河南 许 昌 ４ １０ ） ６ ０ ０
摘要 ：采用 ＩＣ １５ Ｅ ６ ８０协议是新一代数 字变 电站的 自动化 系统 的核心技 术之一 ， 变电站 自动化 系统及 其智 能
电子装置 ｌ Ｄ的配置在 ＩＣ １５ Ｅ Ｅ ６ ８ ０协议 中 占有很 重要 的地位 首先在研 究 ＩＣ １５ Ｅ ６ ８ ０标 准和结合 变电站 自动
＿描述通信相关的智能电子设备配置和参数 、 『 通信
系统 配置 、 开关场 （ 能 ） 构 及 它 们 之 间 关 系 的 文 功 结
件格 式
２ ＩＣ １５ Ｅ ６ ８ ０配置方法
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
报告控制块配置
属性：重要的name、rptID、datSet、confRev、bufTime、 buffered、 intgPd、 indexed等构成； buffered属性标明是BRCB还是URCB，indexed标明是否按照序号填 名称； 还有TrgOps、OptFields、RptEnabled成员； RptEnabled用于指明预订的报告的客户端，max是数目，iedName是 通讯中配置的。
通讯总揽 -7-1
一 致 性 测 试 第 10 部 分
上海思源弘瑞自动化有限公司
3
变电站通讯网络与系统
数据建模
上海思源弘瑞自动化有限公司
3
变电站通讯网络与系统
运行程序
？
上海思源弘瑞自动化有限公司
5
变电站通讯网络与系统
配置文件
上海思源弘瑞自动化有限公司
5
变电站通讯网络与系统
SCL文件内容
上海思源弘瑞自动化有限公司
Log控制块，知道是LogControl也就是了，目前还不知道如何进行实 践。
采样值控制块SampledValueControl：
上海思源弘瑞自动化有限公司
smvID、smpRate、nofASDU、mlticast、confRev等的配置
9
变电站通讯网络与系统
外部绑定输入信号
Inputs标签是起始标签； ExtRef是信号关联； intAddr是装置内部逻辑信号的地址标识，目前是我们装置的虚端子 GGIO对象的DA；
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
LD的属性：
LD、LN的配置属性
inst：LD的实例名称，被映射为MMS的Domain，需添加IEDName； desc、 ldName ：可选； LN的属性： lnType：在数据模版DataTypeTemplates中的LNType的id，必需； prefix：实例名前缀；构成实例名称的元素之一，可选； lnClass：LN的抽象类类型名，构成实例名称的元素之一，必需； inst：实例号，构成实例名称的元素之一，必需； desc：描述，可选； LLN0的配置：前缀没有，inst为空配置
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
Communication
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
Comm配置示例
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
id：文件中模版类型的标识；
数据模版
分为LNodeType、DOType、DAType、EnumType 嵌套的DO实用SDO标签； 基本类型的DA使用bType表示类型； 复杂的类型bType=“struct”，增加type属性表示模版的id； DOType中的fc属性是必需的； 对于枚举对象值初始化使用枚举值；
.CID：Configured IED Description，配置后下载到装置的IED运行文 件。
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
.SSD文件
工程配置流程
上海思源弘瑞自动化有配置器
系统配置描述文件.SCD ---一次接线 ---通讯网络 ---IEDs配置实例化 ---功能配置
9
变电站通讯网络与系统
UML表示法
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
XML Schema
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
XMLSPY模型视图
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
工程文件类型
.ICD：IED Capability Description，装置能力描述文件， IED配置工 具产生，主要包含DataTypeTemplates，此时IED的名称为TEMPLATE；
XMLSPY模型视图
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
Substation
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
IED配置
IED本身具有name、type、manufactuer等重要属性； Services：用于陈述IED设备支持的服务； 如定值服务SettingGroups: SGEdit、ConfSG; 报告服务的支持在线修改项目：ReportSettings：datSet、rptID AccessPoint：网络访问点，这里是设备能够提供的访问的信息模型 实例，同时包含了各种控制块实例和数据集实例；
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
DOI：由DAI、SDI构成； name：DO实例的名称； ix：数组成员；
数据值的初始化
desc：描述，在这里很重要但是给人看的，不是在线的； DAI：基本数据类型的DA 值 Val：为子元素，表示对象值； name：属性，Da的名称； sAddr：短地址，我们用于通信和系统之间交换数据的ID； DAI：基本数据类型的DA的值 SDI：嵌套的对象，子DO或者复杂的DA 这里为最终的数据对象值设定，在数据模版中还可以定义默认值， 标签也为Val是在<DA>标签中。
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
IEC61850
感谢各位光临
上海思源弘瑞自动化有限公司
27
.IID：Instantiated IED Description，实例化的IED描述文件，用于 工程重复过程，此时IED已经具有实例化名称，通信控制块的参数已 具备，外部输入也已配置；
.SSD：System Specification Description，系统规范描述文件，一次 单线图以及它们的功能，Substation部分； .SCD：Substation Configuration Description，变电站配置描述文件， 全部所有的内容，工程实例化；
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
IED配置器
装置能力描述文件.ICD ---描述装置的能力和预配置一些装置的数据模式 ---LogicalDevices、LogicalNodes、DataTemplete ---DataSets ---各个控制块
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
上海思源弘瑞自动化有限公司
9
变电站通讯网络与系统
定值控制块SettingControl：
其它控制块配置
只能出现在LLN0，而没有数据集配置； numOfSGs：定值区数目总数； actSG：当前活动定值区数，可选一般不配，程序运行从系统获取； GOOSE控制块GSEControl： type：填写GOOSE，而不实现GSSE； datSet：控制的数据集名称； appID：GoID的配置；
上海思源弘瑞自动化有限公司
LPHD的配置：前缀没有，inst固定为1
9
变电站通讯网络与系统
数据集的配置
FCDA、FCCB构成，目前应用是FCDA： FCDA的配置： ldInst：对象所在的LD，语法为可选，但实际是必需的； ln的标识：prefix、lnClass、lnInst共同构成； doName：如果为空则选择具有FC的所有的DO，实际上不能为空， 如果出现子DO，则它们中间加“.”，如“A.phsA”； daName：指明是哪个DA或者DAC，嵌套一样加“.”； fc：是必需的，按照目前的映射实现fc作为一级命名变量看待； ix：用于指明是数组的哪个成员序号；
变电站通讯网络与系统
配置
IEC61850系列交流之五
研发部 柳凤夙 2008.09
上海思源弘瑞自动化有限公司
1
变电站通讯网络与系统
范围
系统 概貌 和总 体要 求第 1、2、 3、5 部分
工 程 管 理 第 4 部 分
变电 站配 对象模型-7-3、-7-4 置语 言 ACSI -7-2 GOOSE/SMV SCL 第6 特殊通讯服务影射SCSM 部分 -8-1、-9-1、-9-2
