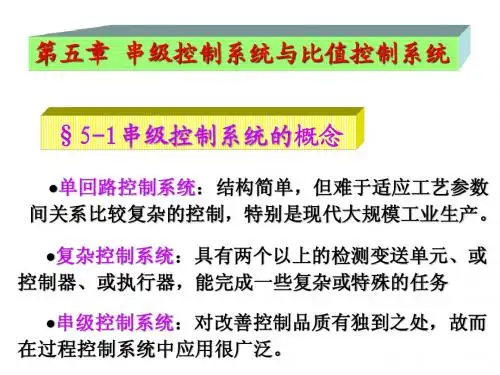

第五章 串级控制系统

与模糊控制系统的比较
总结词
数据处理方式
详细描述
模糊控制系统处理的是模糊数据，将输入变量的精确值转换为模糊集合的隶属度；串级控制系统则直接处理输入 变量的精确值。
与模糊控制系统的比较
总结词：适用场景
详细描述：模糊控制系统适用于具有不确定性和非线性特性的复杂系统；串级控制系统适用于具有多个重要参数且需要精确 控制的过程。
测量元件是控制系统中的传感器和变 送器，用于检测系统参数和状态，并 将信号传输给控制器。
执行器应具备高精度、高可靠性和长 寿命等特点，以保证系统控制的准确 性和稳定性。
测量元件的选择与校准对于保证系统 测量的准确性和可靠性至关重要，应 根据具体需求进行选择和校准。
04
串级控制系统的调试与优化
系统调试
调试目的：确保系统正常 运行，满足工艺要求。
调试内容
检查硬件设备是否正常工 作。
测试系统逻辑控制功能。
系统优化பைடு நூலகம்
优化方法
优化目标：提高系统性能， 降低能耗。
01
调整控制参数，提高控制精
度。
02
03
优化控制逻辑，降低误操作 风险。
04
05
改进系统结构，提高响应速 度。
系统维护与升级
01
维护内容
02
定期检查硬件设备。
详细描述：多变量控制系统需要处理多个输入和输出变 量之间的耦合关系，系统复杂性较高；串级控制系统则 通过将系统分解为多个子系统来降低复杂性。
详细描述：多变量控制系统通常采用协调控制策略，以 实现多个变量之间的优化；串级控制系统则更注重单个 变量的优化和控制。
与模糊控制系统的比较
总结词：控制规则
详细描述：模糊控制系统基于模糊逻辑和模糊集合理论，通过模糊规则进行控制；串级控制系统则基 于经典控制理论，通过PID控制器等进行控制。

过程控制
3、主、副调节器的选择
控制规律的选择
在串级控制系统中，主、副调节器所起的作用是不同的。主调 节器起定值控制作用，副调节器起随动控制作用，这是选择控 制规律的出发点。 主参数是工艺操作的主要指标，允许波动的范围比较小，一般 要求无余差。因此，主调节器应选PI或PID控制规律。 副参数的设置是为了保证主参数的控制质量，可以在一定范围 内变化，允许有余差，因此副调节器只要选P控制规律。 引入积分控制规律，会延长控制过程，减弱副回路的快速作用 引入微分作用，因副回路本身起着快速作用，再引入微分作用 会使调节阀动作过大，对控制不利。
定量分析：
D2
R1 + Gd2(s) Gv(s) Gp2(s)
过程控制
D1
Gd1(s)
Gc1(s)
R2
Gc2(s)
+ Gp1(s)
Y2
Y1
－
Ym1
－
Ym2
Gm2(s)
Gm1(s)
串级控制系统方框图
Y1 ( s) D2 ( s )

Gd 2 ( s)G p1 ( s) 1 Gc 2 ( s)Gv ( s)G p 2 ( s)Gm 2 ( s ) Gc1 ( s )Gc 2 ( s)Gv ( s)G p 2 ( s)G p1 ( s)Gm1 ( s )
主调节器、副调节器；
主给定值、副给定值；
主对象、副对象；
一次扰动、二次扰动。
三、串级控制系统的组成原理
1）将原被控对象分解为两个串联的被控对象；
过程控制
2）以连接分解后的两个被控对象的中间变量为副被控量， 构成一个简单控制系统，称为副调节系统或副环 3）以原对象的输出信号为主被控量，即分解后的第二个 被控对象的输出信号，构成一个调节系统，称为主调 节系统或主环。 4）主调节系统中调节器的输出作为副调节器的给定值， 副调节器的输出信号作为主被控对象的输入信号。

5 保证系统的可靠性
采取措施确保系统的可靠性，如备份控制器、 故障检测和自动切换等。
串级控制系统的实现1Fra bibliotek软件实现
2
串级控制系统的软件实现包括控制算法
的设计、编程和调试。
3
硬件组成
串级控制系统的硬件组成包括传感器、 执行器、控制器和通信设备。
实现过程
串级控制系统的实现包括系统设计、参 数调整和系统测试等多个步骤。
串级控制系统的应用领域
化工工业
串级控制系统在化工 工业中有广泛的应用， 能够稳定控制各种化 学过程。
食品工业
食品工业中的串级控 制系统能够确保食品 生产过程的高效、稳 定和安全。
制造业
制造业中的串级控制 系统能够提高产品的 质量和生产效率，实 现精细化生产。
冶金工业
冶金工业中的串级控 制系统能够优化冶金 过程，提高冶金产品 的质量和产量。
1 改善系统稳定性
串级控制系统能够减小系统的波动幅度，提 高系统的稳定性。
2 提高系统精度和可靠性
通过串级控制系统，我们能够降低系统的误 差，提高系统的精度和可靠性。
3 减小控制器的负担
串级控制系统能够分担控制器的负荷，使其 更加高效且稳定。
4 减小设备的故障率
串级控制系统能够有效减小设备故障的概率， 提高设备的可靠性和使用寿命。
设计原则
1 正确选择控制器
根据系统需求和特点，选 择合适的控制器类型和参 数。
2 合理设置控制参数
3 统一参考信号
根据系统需求和运行状况， 合理设置控制参数，以达 到最佳控制效果。
将所有控制器的输入信号 统一为相同的参考信号， 以保证系统的稳定性和一 致性。
4 建立完善的监测系统

串级控制系统的设计
1. 主回路的设计
串级控制系统的主回路是定值控制，其设计单回路控制系统的设计类似，设计过程可以按照简单控制系统设计原则进行。这里主要解决串级控制系统中两个回路的协调工作问题。主要包括如何选取副被控参数、确定主、副回路的原则等问题。
2. 副回路的设计
由于副回路是随动系统， 对包含在其中的二次扰动具有很强的抑制能力和自适应能力，二次扰动通过主、副回路的调节对主被控量的影响很小，因此在选择副回路时应尽可能把被控过程中变化剧烈、频繁、幅度大的主要扰动包括在副回路中，此外要尽可能包含较多的扰动。
2. 用于克服被控过程的纯滞后
被控过程中存在纯滞后会严重影响控制系统的动态特性，使控制系统不能满足生产工艺的要求。使用串级控制系统，在距离调节阀较近、纯滞后较小的位置构成副回路，把主要扰动包含在副回路中，提高副回路对系统的控制能力，可以减小纯滞后对主被控量的影响。改善控制系统的控制质量。
副调节器作用方式的确定：
首先确定调节阀，出于生产工艺安全考虑，燃料调节阀应选用气开式，这样保证当系统出现故障使调节阀损坏而处于全关状态，防止燃料进入加热炉，确保设备安全，调节阀的 Kv >0 。然后确定副被控过程的Ko2，当调节阀开度增大，燃料量增大，炉膛温度上升，所以 Ko2 >0 。最后确定副调节器，为保证副回路是负反馈，各环节放大系数(即增益)乘积必须为正，所以副调节器 K 2>0 ，副调节器作用方式为反作用方式。
1. 用于克服被控过程较大的容量滞后
在过程控制系统中，被控过程的容量滞后较大，特别是一些被控量是温度等参数时，控制要求较高，如果采用单回路控制系统往往不能满足生产工艺的要求。利用串级控制系统存在二次回路而改善过程动态特性，提高系统工作频率，合理构造二次回路，减小容量滞后对过程的影响，加快响应速度。在构造二次回路时，应该选择一个滞后较小的副回路，保证快速动作的副回路。
