中级无线电装接工

（2）低频扼流圈 由铁芯和绕组组成 特点：封闭式，防潮性能好 开启式 它与电容器组成滤波电路，以滤除整 流后残存的一些交流成分。 （3）高频扼流圈 用在高频电路中用来阻碍高频电流的 通过，与电容串联或并联组成滤波电路， 起到分开高低频的作用。
（4）高频天线线圈 用于收音机中的天线线圈。配以可变电 容即可组成调谐电路。 2.变压器 变换电压，电流和阻抗的器件。按照工作 频率分为：低频变压器，中频变压器，高 频变压器。 （1）低频变压器 分为音频变压器和电源变压器 用于阻抗变换和电压变换上。

大于6800pF的无极性电容 方法：选择R*10KΩ挡 测量时两表笔交叉进行，能看 到指针向右摆动一点后，又迅速回到无 穷 大，则是好的。
小于100uF的电解电容 方法：选择R*10KΩ挡 黑表笔接电容的正极，红表笔接 电容的负极，看充电后的放电情 况，指示值大于1000KΩ的电容 是好的，若反接了，结果不一定大 于1000KΩ。

大于100uF的电解电容 方法：选择R*1KΩ挡
黑表笔接电容的正极， 红表笔接电容的负极，看 充电后的放电情况，指示 值大于100KΩ的电容是好 的
课题4 电感器


一电感器的分类 二电感器好坏的判别
一电感器的分类
电感器主要指各种线圈，变压器等这类元 件通常都归入电感类。 1. 电感线圈 分为固定电感器和可变电感器。 主要有绕组，骨架和芯子等组成。 （1）小型固定电感线圈 特点：体积小，重量轻，结构牢固和安 装使用方便。 用于滤波，陷波器，扼流，振荡和延迟
（2）中频变压器（中周） 适用于频率范围从几千赫兹到几兆赫 兹，起到选频，耦合的作用，一般为465千 赫兹，它决定了接收机的灵敏度，选择性 和通频带。 （3）高频变压器 耦合线圈和调谐线圈 调谐线圈与电容可组成串并联谐振回路，用 于起选频的作用。

无线电装接工考试：中级无线电装接工题库知识点（强化练习）1、填空题根据计数法的测量原理制作而成的仪器，最具有代表性的就是（）正确答案：电子计算器2、填空题调频发射机有许多组合方案，如（）、（）等。

正确答案：放大倍频（江南博哥）方安；混频方案3、填空题按反馈信号和输入信号在输入端的求和方式不同，反馈可分（）和（）两大类。

正确答案：串联反馈；并联反馈4、填空题直流负反馈通常起稳定（）作用，而交流负反馈常用来改善（）的动态性能。

正确答案：静态工作点；放大电路5、填空题仪器开机后，一般要（）后再正常工作。

正确答案：预热15min6、填空题特别适用于检查由于装配失误造成的整机故障的方法是（）。

正确答案：直观检查法7、问答题简述波峰焊焊接的流水工艺及每道工序的简单作用或内容。

正确答案：一般波峰焊的流水工艺为：印制板（插好元件的）上夹具-喷涂助焊剂-预热-波峰焊接-冷却-质检-出线。

（1）涂助焊剂涂敷助焊剂的作用是去除被焊件表面的氧化物和污物及阻止焊接时被焊件表面发生氧化等。

（2）预热预热的作用是提高助焊剂的活化，防止元件突受高热冲击而损坏，预防印制板在焊接时产生变形。

（3）波峰焊焊接这是波峰焊的重要过程，熔融的焊锡在一个较大的料槽中，印制板由传导机构控制，使焊接面与波峰相接处，进行焊接。

8、单选用伏安法测电阻，若被测电阻为200欧，采用rv=2000欧的电压表，rA=0.03欧的电流表，则测量误差（）。

A、外接法误差小B、内接法误差小C、外接法与内接法一样大D、无法确定正确答案：B9、问答题简述DOS操作系统启动的过程？正确答案：计算机从未通电状态到通电并能为用户工作，必须将DOS的几个重要文件装入到计算机的内存。

所以DOS的启动实质是将DOS的系统文件引导进入内存，并将整个机器处在它的控制之下。

DOS启动有冷启动——即由未通电到通电的引导DOS系统文件；热启动——在通电得情况下重新引导DOS系统文件。

从A盘引导DOS系统文件叫软盘启动，从C 盘引导DOS叫硬盘启动。

无线电装接工技术等级标准一、职业定义：使用工具，将零件、部件、元器件和导线等装配焊接成完整的部件或整机产品。

二、适用范围：无线电产品的装接准备和部件、整件的装配焊接。

三、技术等级线：初、中、高。

初级无线电装接工一、知识要求：1．有关一般电工知识。

2．有关一般无线电知识。

3．有关一般脉冲技术知识。

4．有关一般电工（无线电）测量知识。

5．有关简单钳工知识。

6．机械制图简单知识。

7．一般产品的简单工作原理。

8．无线电装接工艺基础知识。

9．专用工、夹具，设备的使用方法与维护保养知识。

二、技能要求：1．看懂一般产品的有关工艺文件。

2．完成一般产品的全部装接或较复杂产品的部分装接。

3．能鉴别装接质量并进行修复。

4．正确使用和维护保养专用工、夹具及设备。

5．对各种电缆进行处理加工。

6．扎制较复杂的扎线。

三、工作实例：1．完成一般产品的全部装接或较复杂产品的部分装接。

2．鉴别C级收录机的装接质量。

3．完成一般调谐器的元器件插焊和整机装配。

中级无线电装接工一、知识要求：1．基本电工要求。

2．有关无线电技术基础。

3．有关脉冲数字电路知识。

4．有关电工（无线电）测量基本知识。

5．较复杂产品的基本工作原理。

6．无线电装接工艺。

二、技能要求：1．看懂较复杂产品或复杂产品的有关技术文件。

2．完成复杂产品或较复杂产品试制样机的全部装接。

3．能鉴别装接质量，并进行修复。

4．根据产品实样，能绘制部分装接草图。

5．能对工艺装置提出改进意见。

6．扎制复杂的扎线。

7．具有指导初级工工作的能力。

三、工作实例：1．对复杂产品或较复杂产品的试制样机进行全部装接。

2．按较复杂产品（汽车收录机）的实样，绘制部分电路的装接草图。

高级无线电装接工一、知识要求：1．有关无线电技术原理。

2．计算机简单应用知识。

3．复杂产品的基本工作原理。

4．无线电装接工艺新技术。

二、技能要求：1．完成复杂产品试制样机的全部装接，并提出改进意见。

2．能解决装接中复杂的技术问题，并进行技术指导。

(3)识别外壳接地引脚片 在一些电位器上，除了上述引脚外，还多出一个外 壳接地引脚，此脚与电位器金属外壳相连，识别时可用万用表测各引脚与外壳 的阻值，若为零则该脚便是外壳接地引脚。
三、电容器
电容器在电子线路中常用来隔直流、耦合交流、旁 路滤波、定时等。常用的电容器如图2-1-5所示。
1.电容器的分类和参数 电容器按材料划分，主要有电解电容器、钽电容
2.检测电位器 电位器检测主要包括外观检查和阻值测量。外观检
查通过摸、转、听等手段，检查引出端是否松动；转动 旋柄时是否连续光滑，不应有过紧或过松现象；听电位 器内部接触点和电阻体摩擦的声音，如有“沙沙”声说 明电位器质量不好。
电位器阻值的测量应先将万用表选择合适的挡位并调 零，测量两定片之间的阻值并与标称阻值比较，若相差很 多，则表明电位器已损坏。另外，还应检查电位器的动片 与电阻体接触是否良好，用表笔分别接在动片与一定片 上，缓慢调节电位器的旋柄，万用表指针的变化应该是连 续、均匀的，没有跳动现象。
二、可变电阻器与电位器的识别
可变电阻器和电位器是阻值连续可调的电阻器，其 型号命名与电阻器类似。一般情况下，电位器带调节手 柄，而可变电阻器不带调节手柄，二者有时统称为可变 电阻器。常用的可变电阻器与电位器如图2-1-4
1.可变电阻器的分类 可变电阻器按材料来分，可分为线绕电位器、合成
电位器和薄膜电位器三大类；按结构来分，可分为单 联、多联、带开关和抽头电位器等；按可变电阻器滑动 臂转动角度与阻值变化之间的特性划分，可分为直线型 (X)、指数变化型(Z)和对数变化型(D)三种。
2.电位器的参数标注方法 电位器的参数一般釆用直标法和文字符号法标注，
即将标称阻值、允许偏差、额定功率和类型标注在电位 器外壳上。例如WS4.7KⅡ0.5/X，WS表示型号为有机实芯 电位器，4.7K表示标称阻值为4.7kΩ，Ⅱ表示允许偏差 为±10%，0.5表示额定功率为0.5W，X表示类型为直线 型。

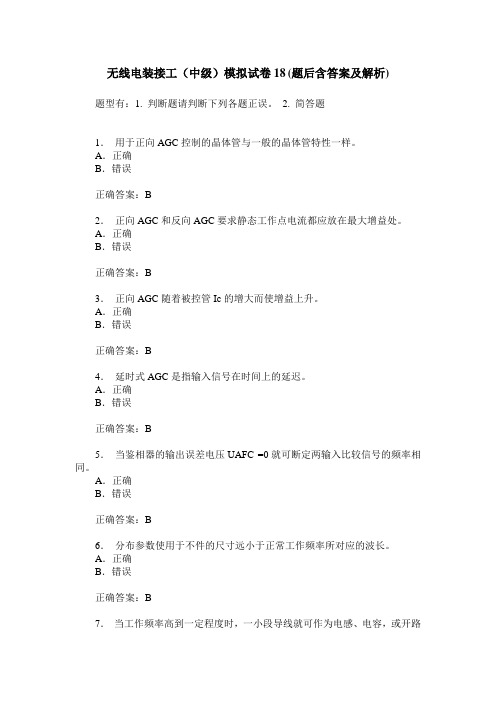

无线电装接工（中级）模拟试卷18(题后含答案及解析) 题型有：1. 判断题请判断下列各题正误。

2. 简答题1．用于正向AGC控制的晶体管与一般的晶体管特性一样。

A．正确B．错误正确答案：B2．正向AGC和反向AGC要求静态工作点电流都应放在最大增益处。

A．正确B．错误正确答案：B3．正向AGC随着被控管Ic的增大而使增益上升。

A．正确B．错误正确答案：B4．延时式AGC是指输入信号在时间上的延迟。

A．正确B．错误正确答案：B5．当鉴相器的输出误差电压UAFC =0就可断定两输入比较信号的频率相同。

A．正确B．错误正确答案：B6．分布参数使用于不件的尺寸远小于正常工作频率所对应的波长。

A．正确B．错误正确答案：B7．当工作频率高到一定程度时，一小段导线就可作为电感、电容，或开路线、短路线等。

A．正确B．错误正确答案：A8．超高频放大器和超高频振荡器相比首先要防止的是高频辐射问题。

A．正确B．错误正确答案：B9．计算机系统中，硬件是软件的物质保障。

A．正确B．错误正确答案：A10．计算机上必不可少的输入设备是键盘，必不可少的输出设备是显示器。

A．正确B．错误正确答案：A11．每一台PC机都必须要安装操作系统。

A．正确B．错误正确答案：A12．什麽是正向AGC？什麽是反向AGC？正确答案：正向AGC是利用增大被控管集电极电流（Ic）而使其功率增益下降的；反向AGC是采用减小被控管集电极电流（Ic）而使其功率增益下降的。

13．延迟式AGC的特性是什麽？正确答案：延迟式AGC的特性是指，当输入信号较弱时，输出电压随高频输入信号的增大而线性地增大，直到高频输入信号电压大于某一值时，使得输出信号电压近乎不变或增大不多。

14．鉴相器的作用及其组成是什麽？正确答案：鉴相器是一个相位比较电路，输入基准信号和VCO压控振荡器输出的信号进行相位比较，输出一个代表相位差的误差信号，经过环路低通滤波，得到误差电压UAPC去控制VCO，使压控振荡器振荡频率朝着减小两信号频率和相位差的方向变化，最终使VCO的频率等于基准信号的频率，无频率差，只有静态剩余相位差。

职业技能鉴定国家题库统一试卷中级无线电装接工知识试卷（360022-003）注 意 事 项1. 请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。

2. 请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3. 不要在试卷上乱写乱画，不要在标封区填写无关内容。

第一部分 第二部分 总 分 总 分 人 得 分 得 分 评分人 一、选择题（第1～60 题。

选择正确的答案，将相应的字母填入题内的括号中。

每题1.0分。

满分60分）： 1. 电路如图，若U AB =7.5V ，则U CB 为( )。

（A ） 3.5V （B ） 8V （C ） 14.5V （D ） -14.5V 2. 当两个复数阻抗Z 1和Z 2相串联时，总的复阻抗是( )。

（A ） Z=Z 1+Z 2 （B ） Z=Z Z 1222+（C ） Z=Z Z 12- （D ） Z=Z Z Z Z 1212+ 3. 在RLC 并联电路中，电路的总导纳是( )。

（A ） Y=R+j(ωL-1ωC ) （B ） Y=1R+j(1ωL -ωC) （C ） Y=1R -j(1ωL -ωC) （D ） Y=1R-j(1ωL +ωC) 4. 某发电机的额定电压为220v ，视在功率为440千伏安，若负载的额定工作电压为220v ，有功功率为4.4千瓦，功率因数为0.5，则该发电机能供( )个负载。

（A ） 100 （B ） 50 （C ） 10 （D ）2005. 在RC 充放电电路中，若R=10k Ω，C=10μF ，电源电压E=5v ，则电容上的电压由零充到5v 所需要的时间大约是( )。

（A ） 0.1s （B ） 0.2s （C ） 0.8s （D ） 0.4s 6. 高频变压器通常用( )作铁芯。

（A ） 硅钢片 （B ） 铁氧体 （C ） 塑料 （D ） 空气 7. 变压器的初次级变压比为1:2，若初级输入5v 的交流信号则次级电压应为( )。

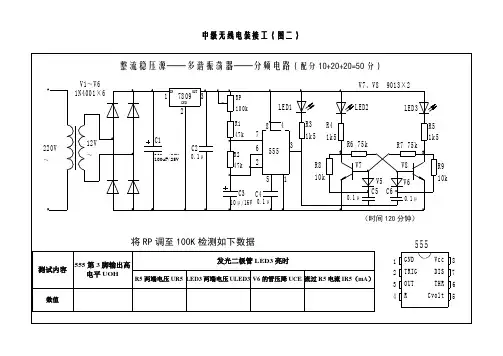

整流稳压源——多谐振荡器——分频电路（配分10+20+20=50分）V5220μ/25V 220V ～12V ～C1RP 100k R 247k5557846235LED11LED37809R147kR675k R775k R810k R910kLED2C2C3C40.1μ0.1μ0.1μ10μ/16V 0.1μR51k5R41k5R31k5INGN DOUT123V1～V6V6V8V7C5C61N4001×6V7、V89013×2（时间120分钟）将RP 调至100K 检测如下数据测试内容555第3脚输出高电平UOH发光二极管LED3亮时R5两端电压UR5 LED3两端电压ULED3 V6的管压降UCE 流过R5电流IR5（mA ）数值55512345876GND Vcc TRIG DIS RCvolt OUT THR 100uF/25V稳压源——多谐振荡器——RS 触发器——双D 触发器（配分8+16+10+8+8=50分）220μ/25V 220V ～12V ～C17809C20.1μINGNDOUT12322μ/16v22μ/16v9013×2R11K5R262k R41k5R362k LED1LED2C3C40.1μ153264875554013A LED3LED2LED1R51k5R61k5R71k54013B C52536419118101312V1～V41N4001×4V5V612（时间120分钟）数 据 测 试测试内容LED5亮时LED5暗时①端输出②端输出①端输出②端输出数值1Q Vdd 1Q 2Q 1CP 2Q 1R 2CP 1D 2R 1S 2D Vss2S12345671413121110989V IC 401355512345876GND Vcc TRIG DIS RCvolt OUT THR100uF/25V4.7uF/16V 4.7uF/16V LED3 LED4 LED5整流稳压源——多谐振荡器——一级分频——二级分频（配分：10+14+12+14=50）V590132141R61k5121513129114027A4027B R547k R61k6LED2220V ～12V ～C1RP100k R 247k7846235LED117809R147kC2C3C40.1μ10μ/16V 0.1μR31k5INGN DOUT123220μ/25V 3RV C CDISTHR TRIGGNDCvolt 555Out Q57410RSCP JQ Q QRSCP JK K LED3VD1～VD41N4001×4（时间 120分钟）数 据 测 试测试内容①端②端 LED3亮时 V5各极电位 UOHUOL UOH UOL Ue Ub Uc 数值55512345876GNDVcc TRIG DIS RCvolt OUT THR114910111213151623567489V 1Q 2Q 1CP 2Q 1Q V dd 1R 2CP 1K 2R 1J 2K 1S 2J V s s2SIC 402710K 100uF/25V10K整流稳压源——RC 环形振荡器——双D 触发器两级分频（配分：10+16+12+12=50）7809ING NDOUT123220V ～12V ～220μ/25V C1C20.1μ4013A 253641R41k54013B 9118101312LED3R147k R2100kG1G2G3G410μ/16VIC 14011R31k5LED1R51k5V59013R647KV69013R71k123C3IC 24013LED2VD1～VD41N4001×4（时间 120分钟）数 值 测 试条件 LED2亮 LED3亮测试 内容 ①端 电位 V5各极电位 ②端电位 ③端 电位 V6各极电位 Ue Ub Uc Ue Ub Uc 数值40131Q Vdd 1Q 2Q 1CP 2Q 1R 2CP 1D 2R 1S2D Vss 2S 12345671413121110989V1654327891011121314V SS V d d 9VIC14011100uF/25V10K 100 123564 8910121311 1K。

职业技能鉴定国家题库统一试卷中级无线电装接工知识试卷注 意 事 项1. 请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。

2. 请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3. 不要在试卷上乱写乱画，不要在标封区填写无关内容。

80 题。

选择正确的答案，将相应的字母填入题内的括号中。

每题1.0分。

满分80分）：1. 电路如图，若U AB =7.5V 5V（A ） 3.5V （B ） 8V （C ） 14.5V （D ） -14.5V2. 当两个复数阻抗Z 1和Z 2相串联时，总的复阻抗是( )。

（A ） Z=Z 1+Z 2 （B ） Z=Z Z 1222+ （C ） Z=Z Z 12- （D ） Z=Z Z Z Z 1212+ 3. 在RLC 并联电路中，电路的总导纳是( )。

（A ） Y=R+j(ωL-1ωC ) （B ） Y=1R+j(1ωL -ωC) （C ） Y=1R -j(1ωL -ωC) （D ） Y=1R -j(1ωL +ωC) 4. 某发电机的额定电压为220v ，视在功率为440千伏安，若负载的额定工作电压为220v ，有功功率为4.4千瓦，功率因数为0.5，则该发电机能供( )个负载。

（A ） 100 （B ） 50 （C ） 10 （D ） 2005. 在RC 充放电电路中，若R=10k Ω，C=10μF ，电源电压E=5v ，则电容上的电压由零充到5v 所需要的时间大约是( )。

（A ） 0.1s （B ） 0.2s （C ） 0.8s （D ） 0.4s6. 高频变压器通常用( )作铁芯。

（A ） 硅钢片 （B ） 铁氧体 （C ） 塑料 （D ） 空气7. 变压器的初次级变压比为1:2，若初级输入5v 的交流信号则次级电压应为( )。

（A ） 2.5v （B ） 10v （C ） 5v （D ） 08. 星形负载接上电源后，其线电流与相电流的关系是()。

无线电装接工（中级）模拟试卷18(题后含答案及解析) 题型有：1. 判断题请判断下列各题正误。

2. 简答题1．用于正向AGC控制的晶体管与一般的晶体管特性一样。

A．正确B．错误正确答案：B2．正向AGC和反向AGC要求静态工作点电流都应放在最大增益处。

A．正确B．错误正确答案：B3．正向AGC随着被控管Ic的增大而使增益上升。

A．正确B．错误正确答案：B4．延时式AGC是指输入信号在时间上的延迟。

A．正确B．错误正确答案：B5．当鉴相器的输出误差电压UAFC =0就可断定两输入比较信号的频率相同。

A．正确B．错误正确答案：B6．分布参数使用于不件的尺寸远小于正常工作频率所对应的波长。

A．正确B．错误正确答案：B7．当工作频率高到一定程度时，一小段导线就可作为电感、电容，或开路线、短路线等。

A．正确B．错误正确答案：A8．超高频放大器和超高频振荡器相比首先要防止的是高频辐射问题。

A．正确B．错误正确答案：B9．计算机系统中，硬件是软件的物质保障。

A．正确B．错误正确答案：A10．计算机上必不可少的输入设备是键盘，必不可少的输出设备是显示器。

A．正确B．错误正确答案：A11．每一台PC机都必须要安装操作系统。

A．正确B．错误正确答案：A12．什麽是正向AGC？什麽是反向AGC？正确答案：正向AGC是利用增大被控管集电极电流（Ic）而使其功率增益下降的；反向AGC是采用减小被控管集电极电流（Ic）而使其功率增益下降的。

13．延迟式AGC的特性是什麽？正确答案：延迟式AGC的特性是指，当输入信号较弱时，输出电压随高频输入信号的增大而线性地增大，直到高频输入信号电压大于某一值时，使得输出信号电压近乎不变或增大不多。

14．鉴相器的作用及其组成是什麽？正确答案：鉴相器是一个相位比较电路，输入基准信号和VCO压控振荡器输出的信号进行相位比较，输出一个代表相位差的误差信号，经过环路低通滤波，得到误差电压UAPC去控制VCO，使压控振荡器振荡频率朝着减小两信号频率和相位差的方向变化，最终使VCO的频率等于基准信号的频率，无频率差，只有静态剩余相位差。

1.焊盘 THT元器件通过板上的引线孔，用焊料焊接固定在
印制电路板上，印制导线把焊盘连接起来，实现元器件 在电路中的电气连接。引线孔与周围的铜箔称为焊盘。 与此类似，SMT电路板上的焊盘是指形成焊点的铜箔。
2.过孔 过孔是用于连接不同板层间的导线。过孔内侧一般
涂有金属，这个过程也叫孔金属化。过孔有穿透式过孔、 盲过孔和隐藏式过孔等三种类型。过孔的形状一般为圆 形，有两个尺寸参数，即钻孔直径和过孔直径。
焊接元器件引脚的一面称为焊接面。 6.阻焊层和助焊层
在PCB布上印制导线后，一般在焊接面上除焊盘以 外的各部位还要印刷一层阻焊层，它是一种特殊的化学 物质，通常为绿色，目的是防止非焊盘处的铜箔不能粘 锡，还可以保护印制导线不致过快氧化。助焊层是涂于 焊盘上、提高可焊性能的一层膜，也就是绿色板子上比 焊盘略大的各浅色圆斑。
网络表是电路原理图设计与印制电路板(PCB)设计 之间的一座桥梁。网络表可以从电路原理图中获得，也 可以从印制电路板中提取。 1.电气规则检查
Protel在产生网络表之前，可以利用软件来测试用 户设计的电路原理图的电气规则检查(ERC)，以便能够 找出人为的疏忽。执行完测试后，能生成错误检查报告 并且在原理图中有错误的地方做好标记，以便用户分析 和修改错误。
2.焊盘的孔径和外径 在THT电路板上，元器件的引线孔钻在焊盘的中心，
孔径应该比所焊接的引线直径略大一些，才能方便地插 装元器件；但孔径也不能太大，否则在焊接时不仅用锡 量多，而且容易因为元器件的晃动而造成虚焊，使焊点 的机械强度变差。元器件引线孔的直径应该比引线的直 径大0.2～0.3mm，优先采用0.6mm、0.8mm、1.0mm和1.2 mm等尺寸。在同一块电路板上，孔径的尺寸规格应当少 一些。

无线电装接（中级工）理论题复习资料一、单项选择题1、对任一闭合回路，回路上各段电压的代数和恒等于（ ）。

(A)正值 (B)负值 (C)零 (D)不确定2、在RLC 串联电路中，电路的无功功率为感抗的无功功率Q L 与容抗的无功功率Q C ( )。

(A)之和 (B)之差 (C)之和的一半 (D)之差的2倍3、变压器铁芯的叠片两面涂以绝缘漆，目的是为了减小( )。

(A)铜损 (B)漏磁 (C)线圈中磁感应强度 (D)涡流4、在我国规定动力和照明用电的频率是( )。

(A)10H z (B)50H z (C)60 H z (D)10至50 H z5、TTL 与非集成门电路输出为高电平时，则输入端( )为低电平。

(A)全 (B)全不 (C)至少有1个 (D)至少有1个不6、电压合成式选台工作中被控制的核心电路元件为（ ）。

（A ）变容二极管（B ）波段开关二极管（C ）波段开关电感（D ）输入调谐回路的电感7、遥控彩电出现既无图像又无伴音的故障，重点应检查共用通道的电路，除此之外，还应检查以下部分（ ）。

（A ）亮度通道 （B ）伴音通道 （C ）频段选择电路 （D ）调谐电路8、为了减少图像与伴音之间的相互干扰，很多彩电采用准分离方式对图像与伴音进行分离。

图像与伴音的分离部位是在（ ）。

（A ）高频头输入端 （B ）高频头输出端（C ）声表面波滤波器输出端（D ）视频检波输出器9、彩色遥控不起作用，但操作本机键能起作用，故障可能是（ ）。

（A ）控制微处理器有故障 （B ）红外遥控接收电路有故障（C ）调谐器有故障 （D ）电源有故障10、放大器的非线性而引起的失真叫做（ ）。

（A ）交越失真 （B ）互调失真 （C ）谐波失真 （D ）相位失真11、下面说法中，不能说明差动放大器可有效抑制零点漂移的观点是( )(A)电路完全对称 (B)多用了一个三极管(C)R e 的接入 (D)采用正负电源供电12、AGC 是( )的英文缩写。

无线电装接工考试：中级无线电装接工1、填空题计数器的主要功能是对（）进行计数，它主要由（）和（）组成。

正确答案：脉冲信号；触发器；门电路2、判断题用4位二进制数可编排成16种不同的代码，既可代表数值又可代（江南博哥）表文字，符号。

正确答案：对3、填空题计算机将存放在磁盘中的所有信息都称为（）。

它是由（）位字符的主名和（）位字符的扩展名组成。

正确答案：文件；8；34、单选单向移位寄存器工作时数码是逐次向（）移动，又叫（）移动寄存器。

A、右，左向B、前，前向C、左，左向D、后，后向正确答案：C5、判断题时序逻辑电路除包含各种门电路外还要有储存功能的电路元件。

正确答案：对6、填空题三态门的输出端可出现（）、（）及（）三种状态，因而称之为三态门。

正确答案：高电平；低电平；高阻态7、问答题什么是AFC电路和AFC同步捕捉范围？正确答案：自动频率控制电路，简称AFC电路，它能使振荡器的频率自动调整并锁定在近似等于标称频率上，同步捕捉范围又称为同步引入范围，是指能够实现同步的振荡器的频率范围。

接收机在接收信号时，都能自动地引入同步，而离开这个范围的振荡频率都不能同步。

8、填空题在黑白电视机中场频为（）Hz，行频为（）Hz，图像中频为（）MHz，第二伴音中频为（）MHz。

正确答案：50；15625；38；6.59、填空题在四端网络中，互成镜像关系的阻抗为四端网络的（）。

正确答案：特性阻抗10、填空题对于两个同频率的正弦量来说，先达到最大值或零值的叫（）。

正确答案：超前11、填空题目前我国电子产品的生产流水线常有手工插件（），手工插件（）和部分自动插件，自动焊接等几种形式正确答案：手工焊接；自动焊接12、填空题实际的运放基本可以看成理想运放，在线性使用时，两输入端（）相等，相当于短路。

但输入端（）等于零，这又相当于断路。

正确答案：电压；电流13、单选与非型同步RS触发器，CP=1期间，（），触发器维持原态。

A、R=0，S=0B、R=0，S=1C、R=0，S=1D、R=1，S=1正确答案：D14、填空题黑白电视集中的高频调谐器由（）、（）、（）几个部分组成。

[模拟] 无线电装接工中级级（四级）理论模拟1判断题第1题：电路有通路、开路和短路三种工作状态。

( )A.正确B.错误参考答案：A第2题：无法用串并联电路特点及欧姆定律求解的电路称为复杂电路。

( )A.正确B.错误参考答案：A第3题：基尔霍夫电流定律是用来确定连接在同一节点上的各支路电流间关系的。

( )A.正确B.错误参考答案：A第4题：可以把1.5V和6V的两个电池相串联后作为7.5V电源使用。

( )A.正确B.错误参考答案：B第5题：基尔霍夫定律既可以用于直流电路的分析，也可以用于交流电路的分析，还可以用于含有电子元件的非线性电路的分析。

( )A.正确B.错误参考答案：A第6题：实际电压源和电流源的内阻为零时，即为理想电压源和电流源。

( )A.正确B.错误参考答案：B第7题：戴维南定理也叫等效电源定理，是在复杂电路中只需求某一条支路的电流时，进行简化运算的重要方法。

( )A.正确B.错误参考答案：A第8题：叠加原理既适用于线性元件组成的电路，也适用于非线性电路。

( )A.正确B.错误参考答案：B第9题：正弦量的三要素是指其最大值、角频率和相位。

( )A.正确B.错误参考答案：B第10题：正弦量可以用相量表示，因此可以说相量等于正弦量。

( )A.正确B.错误参考答案：B第11题：串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。

( )A.正确B.错误参考答案：B第12题：容抗的大小与该电容器的电容量、所接交流电的频率无关。

( )A.正确B.错误参考答案：B第13题：只有电阻和电感元件相串联的电路，电路性质呈感性。

( )A.正确B.错误参考答案：A第14题：LC并联谐振回路的带宽B与谐振频率f和Q的品质因素表达式是B=f/Q。

( )A.正确B.错误参考答案：A第15题：负载作星形联结时，必有线电流等于相电流。

( )A.正确B.错误参考答案：A第16题：在感性负载两端并电容就可提高电路的功率因数。

职业技能鉴定国家题库统一试卷中级无蛆电装接工知识试卷360022—002)注：■審項1.谓待尤按興未在试菱的怀肖处墳与您的外科、号V和所花型位的名称.2.SHHBIW8WH■目的豚-在现定们，f'5 不要養试卷I.■与，皿不要在钝村区環勺无代内8 務％分第W分_____________ ©分 [&分人再？I I I —M分(B)tt«9«X»的QJ大倍枚C)馭FPU路中的旭付県ID)収戌电路的於压值L0. AGC lUBffJ 作用《 < >-A) .、愉入丁弓钱車支化ill火时・filltt收机输也的亭几子下交(B »入低弓IQ压发化衆大时.樑持技妆帆输1卩力卓几亍不寛(C)曾经制输入伟弓的功串以侃虾输出佰号的功宰几子不变2)为保5$出您弓的紡丰维*.甘制输入信。

的剛率LX. 中，18舊春的探儘苑率可由()来」A)*•* «Bi (11(5 <C)电坂(D)阎期L=»XB的Rts是措 < >.A)希偽号诺方。

入端2)RttH送引输出端C)将愉入fB91S«输出W(D)為備出fiS弓送史借入113. 4i«fi反憶使攻大福的输入电糾< )•⑵支大(B) A <C)交米⑵不支L4. ).A) 0))-1 'B> 1>>-1L5.CA)a 位的數邱百尾<〔A) KF9 IB> ABir.时序増料电路n»BB电籍mfr«w电路与「I电路£位二堆制"tiiSIttRW倫存 < )个0・(A) 1 IB> 3 (Cl 6 <D> 3L9・ O^WfrXSWfrPI位二之的戳与.) Kill ) CP Wf^lCff入寄存H・(A) 1 个<B> 2(C) 3 t- <□> 4 个：o.。

任务2 SMT调频/调幅收音机的装接与调试
电子产品的微型化和集成化是当代电子科技革命的 重要标志，也是未来发展的方向。日新月异的高性能、 高可靠、高集成、微型化、轻型化的电子产品，正在改 变我们的生活，促进人类文明的进程，而这一切都要求 元器件安装工艺的改革。20世纪70年代问世、80年代成 熟的表面安装技术(SMT)，是实现电子产品微型化和高集 成化的关键。因此，通过实用SMT收音机产品制作的全程 训练过程，从元器件检测、焊接、安装到产品的调试、 检测，读者可以掌握SMT电子产品的制造过程和先进的表 面焊装技术，达到培养创新精神。
波电容C5和音量电位器RP组成，这是一个晶体管大信号包 络检波器并兼具放大功能的电路。它可以将中频信号的正 半周检测出来，再经过由C5和RP组成的低通滤波器后，获 得音频信号，音频信号经音量电位器RP调节后，送至音频 放大电路。
4.音频放大电路 在这个电路中，音频放大电路是由VT4、VT5、VT6、
超外差中波调幅收音机具有安装调试方便、工作稳定、 声音宏亮、耗电省等优点。它由输入调谐回路、混频级、 1～3级中放(中频放大)、检波级、低放级和功放(功率放 大)级等部分组成，其接收信号频率范围为535～1605kHz 的中波段。超外差调幅收音机的电路元器件虽然不多，但 涉及的高、低频电子技术知识较多，调试技术也具有典型 性。因此，在组装收音机的过程中除可进一步学习电子技 术外，还可以掌握无线电安装工艺，了解测量和调试技术， 可谓一举多得。
二、调幅收音机的工作原理
当调幅信号感应到T1及CA组成的天线调谐回路时， 该调谐回路选出所需要的电信号进入VT1的基极；由T2及 CB构成的本振电路产生的本振信号调谐后频率高出输入 信号465kHz，并送入VT1的发射极，由VT1进行变频；通 过T3选出465kHz中频信号，经VT2中频放大，进入VT3检 波管，检出音频信号经VT4低频放大和由VT5、VT6组成的 功率放大器进行功率放大，推动扬声器发声。

无线电装接工知识竞赛练习题及答案(一)：选择题：（请将正确的答案，以相应的字母填入括号中。

每题1分，共200题）1、整机产品生产过程中的基本依据是（）A、设计文件B、工艺文件C、设计文件和工艺文件D、质量文件2、常用设计文件中安装图的简号是（）A、MXB、DLC、JLD、AZ3、色环标识是绿蓝黑银棕表示元器件的标称值及允许误差为（）A、560Ω±1％B、56Ω±5％C、56Ω±1％D、Ω±1％4、色环标识是黄紫橙银表示元器件的标称值及允许误差为（）A、47KΩ±5％；B、470KΩ±10％；C、473KΩ±10％；D、47KΩ±10％5、色环标识是橙橙橙金表示元器件的标称值及允许误差为（A ）A、33KΩ±5％；B、33Ω±5％；C、333Ω±10％；D、33KΩ±10％6、色环标识是棕黑黑棕棕表示元器件的标称值及允许误差为（A ）A、1KΩ±1％；B、100Ω±5％；C、1001Ω±1％；D、10Ω±10％......无线电装接工知识竞赛练习题及答案(二)：判断题（请将判断结果填入括号中，正确的填“√”，错误的“×”。

每题1分，共100题。

）1、导电能力介于导体和绝缘之间的物质，称为半导体。

（）2、调频立体声信号经高放、变频后，由选频回路选出465KHZ的差频信号送到中频放大器去放大。

（）3、在不需要外加输入信号的情况下，放大电路能够输出持续的、有足够幅度的直流信号的现象叫振荡。

（）4、常用的滤波电路有全波、半波两类。

（）5、元器件的安装高度要尽量低，一般元器件和引线离开板面不超过5mm.过高则承受振动和冲击的稳定性变差，容易倒伏或与相邻元器件碰接。

（）职业技能鉴定国家题库无线电装接工中级理论知识试卷一、单项选择(第1题～第80题。

2.静态调试接线图 如图6-1-3所示。
3.主要技术参数调试接线图 如图6-1-4所示。
任务2 OTL功率放大器的装接与调试
任务引入
在生产实践中，常常要求电子设备或放大器的最后一 级能带一定的负载。例如：使扬声器的音圈振动发出声音， 推动电动机旋转，在显示器和电视机中使光点随信号偏转 等，这都要求放大器不但能输出一定的电压，而且能输出 一定的电流，也就要求放大器能输出一定的功率，功率放 大器就是用来完成这个功能的器件。
在忽略二极管正向电阻的前提下，充电时间T1、放 电时间T2和周期T分别为：
RP为占空比调节可变电阻器，用来实现风扇单位时间 内送风时间的调节，改变C3的取值或RP的取值可改变控制 周期，从而改变风扇通电时间的长短。
另外该电路也可直接用于彩灯等舞台节日灯控制。 制作时，可参考图示参数选择器件。由于电源采用电容降 压方式，制作时应注意安全，人体不能直接触摸电路板。
谐振荡器，产生一个频率为1/3Hz(频率大小根据需要可通 过调整RP1的阻值改变)的脉冲信号，加到U1的时钟脉冲端， 达到定时触发的目的。U1构成BCD码加/减计数器，开关SA 合上为加计数，断开为减计数。当加计数到9或减计数到0 时，CO输出为低电平，使可控振荡器停振。
2.报警电路 U3A、U3B和R2、C1构成可控多谐振荡器，产生频率
三、可编程控制定时报警器的主要技术参数调试
1.主要技术参数调试流程图 如图6-4-2所示。
2.主要技术参数调试接线图 如图6-4-3所示。
三、模拟自然风控制器电路的技术参数调试
1.调试流程图 如图6-3-2所示。
2.调试接线图 如图6-3-3所示。
任务4 计数译码显示应用电路的装接与调试
