无线电装配调试中级电子考工调试步骤

电子产品装接专门化培训方案为中职学生考证及就业需要,制定出以下专门化培训方案。

一、学生参加培训考试取证书名称为：电子产品装接调试工二、理论培训要求：《电工基础》、《电工技能》、《电子技术基础》、《电子技能》、《电子工艺》、《电子测量技术》、《音、视频原理》相关课程的内容。

三、技能培训考核要求为：1、规定时间内完成基本元器件的测试和基本仪器的使用。

如：电阻、电容、电感、二极管、三极管、可控硅、集成块等的测试，示波器、扫频器等的使用。

2、时间内完成较简单的电路图、印制电路板、实物电路板的相互转换。

3、定时间内完成指定电子产品（超外差式调幅收音机、黑白电视机、办公与通讯设备……）的组装（包括从基本元件开始的装接、调试、维修）。

保证一定电子装接工艺。

四、考证学生为:中职电子电器专业三年级学生五、培训总方案：1、培训时间及学时：第五学期，总学时228学时（理论培训58学时，越占25%；技能培训170学时，约占75%）2、理论部分：总体实行以应知考为导向的方式。

安全培训2节，《电工基础》4学时，《电子技术基础》6学时，《电工技能》4学时，《电子技能》6学时，《电子工艺》8学时，《电子测量技术》4学时，《电视机原理与维修》8学时，《音响原理与维修》8学时，《办公与通讯设备》8学时3、技能部分：（实行以待定电子产品为核心，导向来指导完成）首先进行基本元器件的测量和基本仪器、仪表的使用约20节；然后是电子元器件的焊接与拆卸训练20学时；接下来是电路板、印刷电路板、电路图相互转换训练30学时；最后是待定电子产品的组装、调试、维修100学时。

注：培训时注意操作的规范性、准确性及装接产品的工艺性。

六、需要器材：基本元器件、基本仪器、基本仪表、待定装接电子产品套件（套/生），足够的引线及焊锡，基本的电子装接工具。

七、培训人员要求：培训人员必须具有非常丰富的培训经验，能在短时间内综合容纳教学和思想教育的素质，且已取得国家职业技能鉴定认可的相关高级以上职业资格证书八、体操作安排（仅供参考）1、组，实验规则，安全用电和安全用电考试：焊接技术、仪器的使用安全、摆放、注意事项，触电的形式、安全用电的措施、电气事故的急救方法，组装待定电子产品元器件安全注意事项。

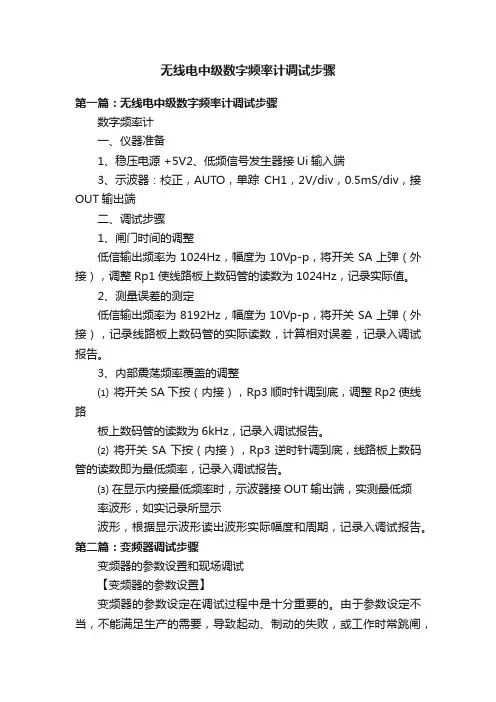

无线电中级数字频率计调试步骤第一篇：无线电中级数字频率计调试步骤数字频率计一、仪器准备1、稳压电源 +5V2、低频信号发生器接Ui输入端3、示波器：校正，AUTO，单踪CH1，2V/div，0.5mS/div，接OUT输出端二、调试步骤1、闸门时间的调整低信输出频率为1024Hz，幅度为10Vp-p，将开关SA上弹（外接），调整Rp1使线路板上数码管的读数为1024Hz，记录实际值。

2、测量误差的测定低信输出频率为8192Hz，幅度为10Vp-p，将开关SA上弹（外接），记录线路板上数码管的实际读数，计算相对误差，记录入调试报告。

3、内部震荡频率覆盖的调整⑴ 将开关SA下按（内接），Rp3顺时针调到底，调整Rp2使线路板上数码管的读数为6kHz，记录入调试报告。

⑵ 将开关SA下按（内接），Rp3逆时针调到底，线路板上数码管的读数即为最低频率，记录入调试报告。

⑶ 在显示内接最低频率时，示波器接OUT输出端，实测最低频率波形，如实记录所显示波形，根据显示波形读出波形实际幅度和周期，记录入调试报告。

第二篇：变频器调试步骤变频器的参数设置和现场调试【变频器的参数设置】变频器的参数设定在调试过程中是十分重要的。

由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT或整流桥等器件。

变频器的品种不同，参数量亦不同。

一般单一功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。

但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。

当运转不合适时，再调整其他参数。

【现场调试常见的几个问题处理】起动时间设定原则是宜短不宜长，具体值见下述。

无线电调试工实训指导书一、实训课题无线电调试中级工训练二、实训时间安排时间内容第一天元器件知识巩固性复习检查第二天基本测量仪器的操作，熟悉使用第三天装、测单级低频三极管放大电路第四天装、测直流稳压电源电路第五天装、测直流稳压电源电路，总结一周内容。

第六天装、测OTL功放电路第七天装、测OTL功放电路第八天拆装OTL功放电路，装、测集成功放电路第九天场扫描电路装第十天场扫描电路装、测场扫描电路。

第十一天场扫描电路装、测场扫描电路。

第十二天装、测台灯调光电路第十三天装、测台灯调光电路第十四天装、测模拟知了声电路第十五天装、测模拟知了声电路第十六天装、测模拟触模开关电路第十七天装、测模拟触模开关电路第十八天装、LA4102集成功放电路第十九天装、LA4102集成功放电路第二十天装、测电子助听器第二十一天装串稳电源电路第二十二天装串稳电源电路第二十三天装、测拍手开关电路第二十四天装、测拍手开关电路第二十五天光控音乐门玲第二十六天光控音乐门玲第二十七天复习工考理论知识第二十八天机动第二十九天机动第三十天考试三、实训目标1．知识目标（1）掌握不合格焊点判断方法。

（2）掌握常用调试工具用途和使用方法。

（3）了解常见误差产生的原因。

（4）掌握直流电压、电流和交流电压、电流的测量方法。

（5）能进行常见电子元器件的识别与质量判别。

（6）读懂一般功能单元连线图。

2．能力目标（1）能正确使用常用测量仪器。

（2）掌握电子焊接技术，并学会检查电路。

（3）能按所给电路图进行正确的电路安装，进行相应的调试和测量。

（4）能进行正确的数据记录，并能撰写相应的调试实训报告。

3．情感目标（1）培养学生的学习兴趣，提高学生的动手操作能力。

（2）使学生养成在学习中相互配合，团结协作的习惯。

（3）加强规范养成教育，使学生养成良好的安全操作和规范操作的习惯。

四、学生技能知识准备1．掌握有关的无线电基础知识和基础电工知识。

2．测量仪器的操作使用知识及相关误差知识。

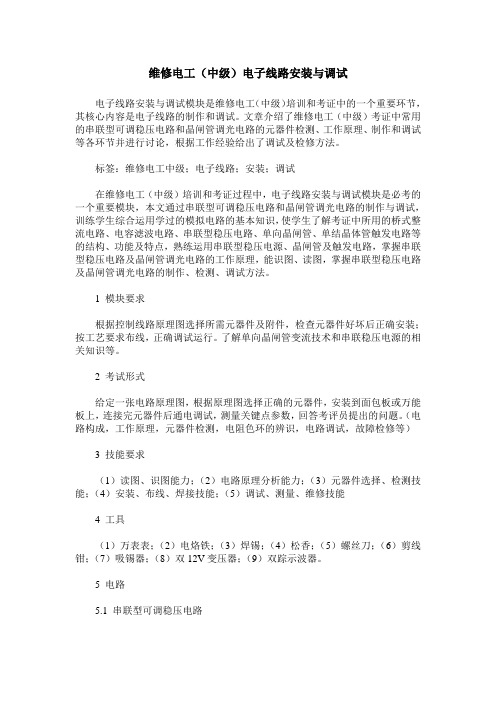

维修电工（中级）电子线路安装与调试电子线路安装与调试模块是维修电工（中级）培训和考证中的一个重要环节，其核心内容是电子线路的制作和调试。

文章介绍了维修电工（中级）考证中常用的串联型可调稳压电路和晶闸管调光电路的元器件检测、工作原理、制作和调试等各环节并进行讨论，根据工作经验给出了调试及检修方法。

标签：维修电工中级；电子线路；安装；调试在维修电工（中级）培训和考证过程中，电子线路安装与调试模块是必考的一个重要模块，本文通过串联型可调稳压电路和晶闸管调光电路的制作与调试，训练学生综合运用学过的模拟电路的基本知识，使学生了解考证中所用的桥式整流电路、电容滤波电路、串联型稳压电路、单向晶闸管、单结晶体管触发电路等的结构、功能及特点，熟练运用串联型稳压电源、晶闸管及触发电路，掌握串联型稳压电路及晶闸管调光电路的工作原理，能识图、读图，掌握串联型稳压电路及晶闸管调光电路的制作、检测、调试方法。

1 模块要求根据控制线路原理图选择所需元器件及附件，检查元器件好坏后正确安装；按工艺要求布线，正确调试运行。

了解单向晶闸管变流技术和串联稳压电源的相关知识等。

2 考试形式给定一张电路原理图，根据原理图选择正确的元器件，安装到面包板或万能板上，连接完元器件后通电调试，测量关键点参数，回答考评员提出的问题。

（电路构成，工作原理，元器件检测，电阻色环的辨识，电路调试，故障检修等）3 技能要求（1）读图、识图能力；（2）电路原理分析能力；（3）元器件选择、检测技能；（4）安装、布线、焊接技能；（5）调试、测量、维修技能4 工具（1）万表表；（2）电烙铁；（3）焊锡；（4）松香；（5）螺丝刀；（6）剪线钳；（7）吸锡器；（8）双12V变压器；（9）双踪示波器。

5 电路5.1 串联型可调稳压电路5.1.1 电路构成。

（1）整流滤波电路：桥式整流电路、电容滤波电路。

（2）串联型稳压电路：调整管、比较放大管、取样电路、基准电压。

5.1.2 工作原理。

一、OTL电路的调试步骤：1、接线电源端：稳压电源+18V输入端：函数信号发生器（f=1000HZ，正弦波）、毫伏表；输出端：示波器毫伏表二、测试1．万用表直流20V档,测电源 18.00V。

2．直流20V档，黑表笔接GND，红表笔接R8、R9相邻管脚中的任一脚（输入端悬空），调节电位器使万用表显示9.00V（测中点电位为9.00v）。

三、调试1．函数信号发生器接输入端Ui，频率1000Hz、正弦波。

2．示波器接输出端Uo 0.2ms/div, 2v/div,调节函数信号发生器的幅度旋钮，使波形最大不失真。

3．毫伏表接输出端Uo,毫伏表调至10V挡，示数为4.0V或4V以上，频率为1000HZ，再调节幅度旋钮，示数为4.0V。

4．P0=U0/R L=4.02/16=1W5．将毫伏表接输入端Ui，毫伏表调至1v档，示数为0.40V或为0.30V（将此数据填入表格）。

A=U O/Ui=4.0/0.40=10或A=U O/Ui=3.0/0.30=106．将毫伏表Uo， 3V档，幅度旋钮，为2V。

7．依次改变频率：20Hz, 100Hz, 200Hz, 1000HZ, 5KHz,毫伏表档位：1V档， 3V档， 3V档， 3V档， 3V档，表格中输出电压： V， V, V, V , V8．测中点电位9.00V,交卷。

二、场扫描电路一、接线1、电源端：稳压电源采用独立形式，+12V；2、输出端：接偏转线圈（有线圈的标记）。

二、调试1、输入接+12V电源，输出不接偏转线圈，先将4个电位器都调至中间位置。

2、将万用表打到直流20V档，黑表笔接电路板的GND，红表笔接R14，R15相邻管脚中任一脚，调节电位器W4，使万用表显示6.00V。

三、测试3、接上偏转线圈，打开示波器（水平扫描因素调至5ms/DIV，垂直灵敏度调到2V/DIV），黑夹子接GND，红夹子接偏转线圈负端；调W1，使T=20ms，即振荡频率f=50Hz；调节W2（W1必须在中间），使波形占4DIV；再调节W3，使波形与我们所需波形相似（使锯齿波斜坡呈线性），将显示波形绘入表格。

电子行业特有工种职业技能鉴定
无线电调试工（中级）技能鉴定试卷
单位及班级：准考证号：姓名：
一、说明
1.本试卷适用于无线电调试工（中级技能）
2.本试卷编制的命题依据为无线电调试工《国家职业标准》
二、考试题目：低频功率放大器的调试
考核时限：120分钟
汇分人：年月日
1、调试电路
调试电路如图所示，是一个OTL功率放大器电路。

1）用万用表检查低频实验箱OTL功率放大器电路电位器、三极管、电解电容、电阻等的好坏。

2）在不接通+12v电源时。

将R p1的值调整到最大，用备好的连接线按图将连接好电路。

3）检查连线是否完好，检查接线正确无误后接通电源。

2、OTL功率放大器电路主要技术参数调试
1）静态工作点检查、调试方法和要求（表1）
内容调试
步骤
调试方法、要求
电路检查1
（1）对照图纸连接好电路。

（2）检查接线正确无误后接通电源。

通电
静态检验调整2
（1）要求
①中点电位:U M=U CC/2=2.5V
②静态工作电流：
（2）方法
①按图接线（只限5V电源）。

对照OTL功放电原理图，接上5V直
流稳压源，打开电源，测量电源电压值填入记录表4中。

②测量中点电位
万用表选用DC10V电压挡，测量电路的中点（LTP5点）电压，调节
2）“最大不失真功率”技术参数调试步骤、方法、要求（表2）
表2 功放电路的技术参数调试方法、要求
3）“放大器的灵敏度”、“噪声系数”技术参数调试步骤、方法、要求（表3）表3 功放电路的技术参数调试步骤、方法、要求
考评员：年月日。

《无线电调试中级工》实训教学大纲课程名称：无线电调试工中级工实训课程类型：实训总 学 时：360学时 总 学 分：12分先修课程：电路分析基础知识、模拟电子技术基础、数字电子技术基础、微机原理基础、高频电子线路基础、电子线路CAD适用专业：应用电子技术、应用电子技术教育、电子信息、通信工程制订日期：2009.2一、课程性质、目的和要求本课程的基本要求是通过教学，使学生能有较强的对电子产品原理电路分析能力和现代电子产品的装接和调试能力，同时具有设计、调试、解决问题的综合能力。

通过培训课程的学习应达到以下教学目的和教学要求：1、通过本课程的学习，应使学生既具备一定的科学技术理论水平，又具备一定的操作技能；2、通过本课程的学习，使学生具有独立分析问题和解决问题的能力、跟踪新知识新技术能力；并养成科学严谨、实事求是的良好习惯，且具有良好职业道德；3、通过本课程学习，使学生熟练掌握仪器仪表使用方法，熟练掌握现代电子产品、设备的装接与调试技能，掌握计算机辅助设计技术、初步了解电子系统的设计方法。

4、可以达到技能鉴定相应工种的要求。

二、教学内容要点基本模块一： 电工电子仪器使用通过本阶段训练，使学生掌握电子测量的基本方法，学会基本工具仪器仪表使用。

教学要求：1、掌握电子测量的基本方法。

2、熟练掌握万用表的使用和测量方法。

3、握信号发生器的使用方法。

4、掌握示波器的使用方法。

5、掌握晶体管图示仪及其他相关仪器仪表的使用方法。

教学内容：使用各种仪器测试电信号幅度、周期、波形，掌握用各种仪器进行元器件的测试。

基本模块二、常用元器件识别及选用课题一、常用电子元器部件检测教学要求：1、熟练掌握电阻、电感、电容的使用及检测方法。

2、熟练掌握二、三极管的使用及检测方法。

3、掌握集成电路、电声器件的使用及检测方法。

4、掌握继电器、开关元件、熔断器、接插件等器件的使用及检测方法。

教学内容：1、电阻、电感、电容的识别和在电路中的作用。

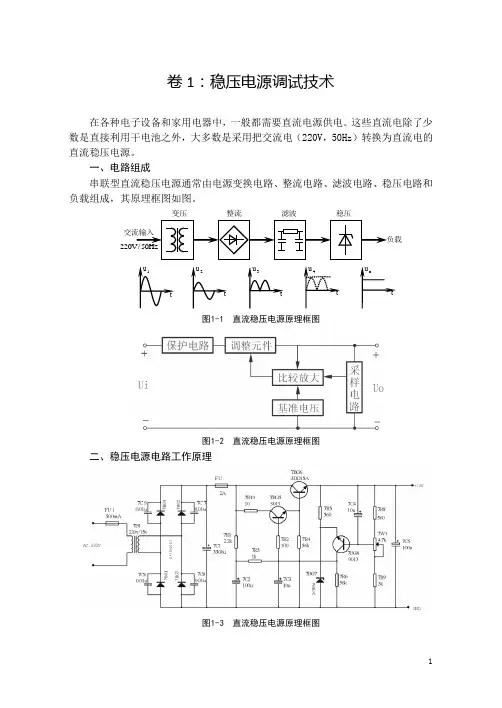

1卷1：稳压电源调试技术在各种电子设备和家用电器中，一般都需要直流电源供电。

这些直流电除了少数是直接利用干电池之外，大多数是采用把交流电（220V ，50Hz ）转换为直流电的直流稳压电源。

一、电路组成串联型直流稳压电源通常由电源变换电路、整流电路、滤波电路、稳压电路和负载组成，其原理框图如图。

图1-1 直流稳压电源原理框图图1-2 直流稳压电源原理框图二、稳压电源电路工作原理图1-3 直流稳压电源原理框图负载交流输入Hz50/V 220t t t t t1u 2u 3u 4u o u212V 直流稳压电源的电路原理图如图1-3所示，交流220V 电压经电源变压器7B1降压、整流二极管7BG1～7BG4桥式整流、电容7C1滤波后，得到直流电压，再经由7BG5～7BG8组成的稳压调整后，输出12V 直流电压，当输入电压或负载电流在一定范围内变化时，输出的12V 直流电压稳定不变，具体工作原理如下：（一）交流降压电路本稳压电源额定输出电压为12V ，因为调整管必须有一定的压降，交流输入电压选择为17V ，由电源变压器7B1将220V 交流电压降压为交流17V 。

稳压电源最大输出电流额定值为 1.2A ，考虑到一定的损耗，7B1采用10W 的电源变压器，FU1（500mA ）为交流熔断丝。

（二）整流电路17V 交流电压通过整流电路变换成方向不变、大小随时间变化的脉动电压。

其整流部分采用了由7BG1～7BG4组成的桥式整流器。

虽然桥式整流器需要用四只整流二极管，但是，桥式整流电路具有整流效率较高、脉动成份较少、变压器次级无需中心抽头的特点。

（三）滤波电路由于桥式整流后在负载上得到的是脉动的直流电压，其频率为100Hz ，峰值为1.4e ≈24V ，所以，还必须经过平滑滤波后才可供实际应用。

电容滤波器是一种简单实用的平滑滤波器，C1就是滤波电容器，利用电容器的充、放电作用，可以将脉动的直流电压变为平滑的直流电压。
