暖通工程施工方案一、工程概况这次的项目位于繁华的市区，一栋即将拔地而起的商业综合体。

暖通工程，简单来说就是让这个大家伙冬暖夏凉，舒适度MAX。

工程包括中央空调系统、新风系统、热水系统等，每一部分都是关键，都不能马虎。

二、施工准备1.人员配备：挑选了一批经验丰富的施工队伍，他们对于暖通工程有着深刻的理解和实践。

项目经理、施工员、技术人员，每个人都有自己的职责，明确分工，各司其职。

2.材料准备：中央空调机组、风机盘管、水管、阀门等，这些都是施工的基础。

所有材料都必须经过严格的质量检验，确保万无一失。

3.工具准备：电钻、扳手、螺丝刀等，这些都是施工的利器。

工具的准备工作同样不能忽视，要确保施工过程中能够顺利进行。

三、施工步骤1.中央空调系统安装：这个部分是整个工程的重中之重。

进行机组设备的安装，然后是管道的布置，是调试。

每一个环节都要精细操作，确保系统稳定运行。

2.新风系统安装：新风系统关系到室内空气的质量，所以要特别重视。

管道安装、风机安装、风口安装，每一步都要精心施工，保证新风系统的高效运行。

3.热水系统安装：热水系统关系到生活的舒适度，不容忽视。

水管安装、热水器安装、阀门安装，每一个细节都要做到位，确保热水系统的稳定供应。

四、施工难点及解决方案1.难点：中央空调管道的布置。

由于空间有限，管道布置需要精确到位，否则会影响到空调的运行效果。

解决方案：通过三维建模，模拟管道布置，确保管道走向的合理性。

同时，现场施工人员要严格按照设计图纸进行施工，避免出现偏差。

2.难点：新风系统的调试。

新风系统涉及到室内外空气的交换，调试过程中容易出现通风不畅的问题。

解决方案：在调试阶段，要逐步调整风机的运行速度，找到最佳的工作状态。

同时，对风口的位置进行微调，确保室内外空气交换的顺畅。

五、施工安全及环保措施1.安全措施：施工现场设置安全警示标志，施工人员必须佩戴安全帽，高空作业时要系好安全带。

同时，定期对施工人员进行安全培训，提高他们的安全意识。

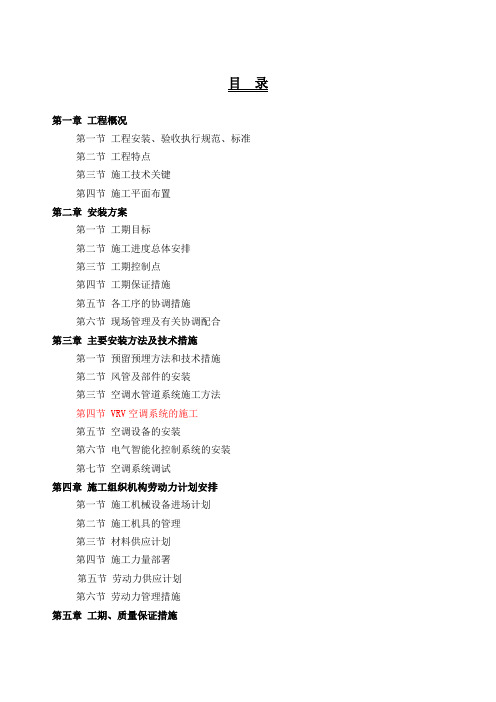

目录第一章工程概况第一节工程安装、验收执行规范、标准第二节工程特点第三节施工技术关键第四节施工平面布置第二章安装方案第一节工期目标第二节施工进度总体安排第三节工期控制点第四节工期保证措施第五节各工序的协调措施第六节现场管理及有关协调配合第三章主要安装方法及技术措施第一节预留预埋方法和技术措施第二节风管及部件的安装第三节空调水管道系统施工方法第四节 VRV空调系统的施工第五节空调设备的安装第六节电气智能化控制系统的安装第七节空调系统调试第四章施工组织机构劳动力计划安排第一节施工机械设备进场计划第二节施工机具的管理第三节材料供应计划第四节施工力量部署第五节劳动力供应计划第六节劳动力管理措施第五章工期、质量保证措施第一节工期目标第二节施工进度总体安排第三节工期控制点第四节施工进度计划第五节工期保证措施第六节质量目标第七节质量保证措施第八节冬、雨季施工措施第九节现代管理方法第六章安全、文明保证措施第一节安全目标第二节文明施工目标第三节安全保证措施第四节文明施工保证措施第五节扬尘、噪声治理措施第六节消防安全保障措施第七章成品半成品保护措施第八章技术服务第一节运营相关人员的培训计划第二节维修保养服务附表拟投入的主要施工机械设备表质量保证体系机构图安全保证体系机构图文明保证体系机构图劳动力用量计划表项目经理简历表拟派往本项目管理人员情况一览表项目管理机构配备情况辅助说明资料临时用地表第一章工程概况第一节工程安装、验收执行规范、标准1、GB50300—2001 《建筑安装工程质量检验评定统一标准》2、GB50019—2003 《采暖通风与空气调节设计规范》3、GBJ50243—2002 《通风与空调工程施工及验收规范》4、GBJ50242—2002 《采暖与卫生工程施工及验收规范》5、GBJ66-84 《制冷设备安装工程施工及验收规范》6、JBJ59-88 《建筑工程施工安全检查评分办法》7、GBJ304—88 《通风与空调工程质量检验评定规范》8、GB50235-97 《工业金属管道工程施工及验收规范》9、GBJ302-88 《建筑采暖工程及验收规范》10、GBJ19-87（2001版）《采暖通风与空调设计规范》11、GB50242—2002 《建筑给水排水及采暖工程施工质量验收规范》12、JBJ46—88 《施工现场临时用电安全规程》13、GB50194—93 《建筑工程施工现场用电安全规范》14、GB50274-98 《制冷设备、空气分离设备施工及验收规范》15、GB50231-98 《机械设备安装工程施工及验收规范》16、GB50045—95(2005)《高层民用建筑设计防火规范》17、GB50016—2006 《建筑设计防火规范》18、GB50189—2005 《公共建筑节能设计标准》19、GB/T18430·1-2001《螺杆式冷水机组》20、GB1236-85 《通风机空气动力性能试验方法》21、GB10891 《空气处理机组安全要求》22、GB/T19232—2003 《风机盘管机组》23、其他相关规范第二节工程特点本工程为：连云港市体育场新建工程（含能源中心)机电设备安装工程;建设地点：花果山路以西、新港城大道以南；建筑面积：约50000平方米；结构层次:框架钢结构.第三节施工技术关键本工程施工技术关键如下:1、支吊架制作与安装；2、机电设备安装；3、系统调试与试运行.第四节施工平面布置1、布置原则1)临时设施的布置包括生产设施、办公设施、临时用水、用电及其他配套设施的布置。

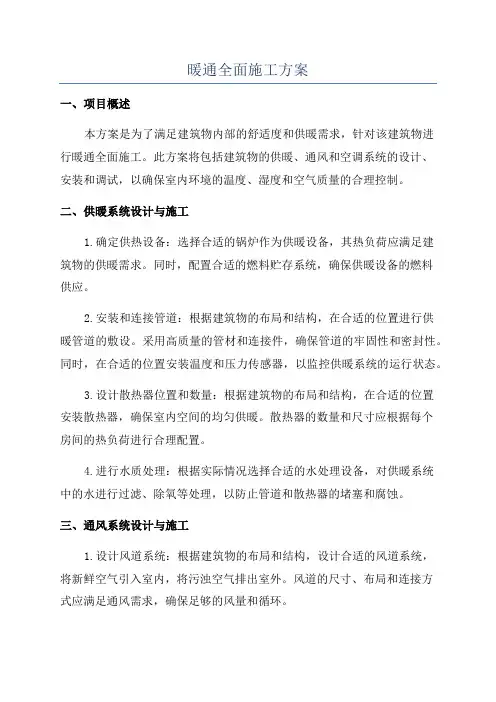

暖通全面施工方案一、项目概述本方案是为了满足建筑物内部的舒适度和供暖需求，针对该建筑物进行暖通全面施工。

此方案将包括建筑物的供暖、通风和空调系统的设计、安装和调试，以确保室内环境的温度、湿度和空气质量的合理控制。

二、供暖系统设计与施工1.确定供热设备：选择合适的锅炉作为供暖设备，其热负荷应满足建筑物的供暖需求。

同时，配置合适的燃料贮存系统，确保供暖设备的燃料供应。

2.安装和连接管道：根据建筑物的布局和结构，在合适的位置进行供暖管道的敷设。

采用高质量的管材和连接件，确保管道的牢固性和密封性。

同时，在合适的位置安装温度和压力传感器，以监控供暖系统的运行状态。

3.设计散热器位置和数量：根据建筑物的布局和结构，在合适的位置安装散热器，确保室内空间的均匀供暖。

散热器的数量和尺寸应根据每个房间的热负荷进行合理配置。

4.进行水质处理：根据实际情况选择合适的水处理设备，对供暖系统中的水进行过滤、除氧等处理，以防止管道和散热器的堵塞和腐蚀。

三、通风系统设计与施工1.设计风道系统：根据建筑物的布局和结构，设计合适的风道系统，将新鲜空气引入室内，将污浊空气排出室外。

风道的尺寸、布局和连接方式应满足通风需求，确保足够的风量和循环。

2.选择合适的通风设备：根据通风需求和建筑物的规模，选择合适的通风设备，如风机和末端装置。

同时，配置合适的空气净化设备，以提供健康、清洁的室内空气。

3.进行系统安装和调试：根据设计方案，对通风设备进行安装，连接风道系统。

确保风道的质量和密封性。

完成后进行系统调试，确保通风系统的正常运行。

四、空调系统设计与施工1.确定制冷设备：根据建筑物的规模和所在地的气候条件，选择合适的制冷设备，满足室内空调需求。

同时，配置合适的冷水机组、冷却塔等附件设备。

2.安装和连接管道：在合适的位置进行冷却水管道的敷设。

采用高质量的管材和连接件，确保管道的牢固性和密封性。

同时，根据设计方案配置相应的冷却水泵、冷凝器等设备。

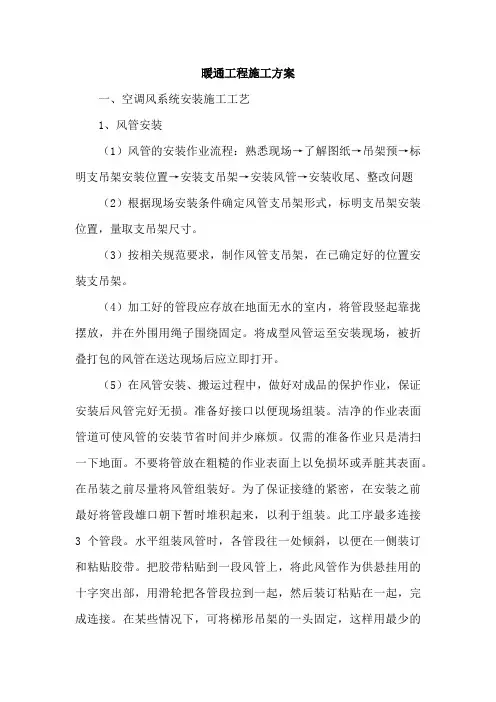

暖通工程施工方案一、空调风系统安装施工工艺1、风管安装（1）风管的安装作业流程：熟悉现场→了解图纸→吊架预→标明支吊架安装位置→安装支吊架→安装风管→安装收尾、整改问题（2）根据现场安装条件确定风管支吊架形式，标明支吊架安装位置，量取支吊架尺寸。

（3）按相关规范要求，制作风管支吊架，在已确定好的位置安装支吊架。

（4）加工好的管段应存放在地面无水的室内，将管段竖起靠拢摆放，并在外围用绳子围绕固定。

将成型风管运至安装现场，被折叠打包的风管在送达现场后应立即打开。

（5）在风管安装、搬运过程中，做好对成品的保护作业，保证安装后风管完好无损。

准备好接口以便现场组装。

洁净的作业表面管道可使风管的安装节省时间并少麻烦。

仅需的准备作业只是清扫一下地面。

不要将管放在粗糙的作业表面上以免损坏或弄脏其表面。

在吊装之前尽量将风管组装好。

为了保证接缝的紧密，在安装之前最好将管段雄口朝下暂时堆积起来，以利于组装。

此工序最多连接3个管段。

水平组装风管时，各管段往一处倾斜，以便在一侧装订和粘贴胶带。

把胶带粘贴到一段风管上，将此风管作为供悬挂用的十字突出部，用滑轮把各管段拉到一起，然后装订粘贴在一起，完成连接。

在某些情况下，可将梯形吊架的一头固定，这样用最少的人力就可以完成大量的安装作业。

（6）现场组装清洁管段表面→切开接口角→翻开折边→修齐对角→连接，组装的管段数最多为3段。

（7）每日安装作业结束后，对现场进行清理，保证现场清洁。

（8）安装全部完成后，对风管系统进行全部检查，查看风管有无损坏，对损坏风管按要求进行修补，对风管支吊架进行调整，保证支吊架满足相关规范要求。

2、零部件制作和装配（1）系统表面无裂逢和穿孔。

任何表面玻璃纤维的破损都应修补。

（2）因系统有很多地方使用密封材料过多，应注意检查，特别是转弯包扎的地方，以及胶带重叠的区域的检查，以确定制作或修补完好。

（3）系统所有接点紧密，没有凸起，胶带密封的部分安装合格。

（4）所有弯折处无堵塞现象，迂回管制作和安装要正确。

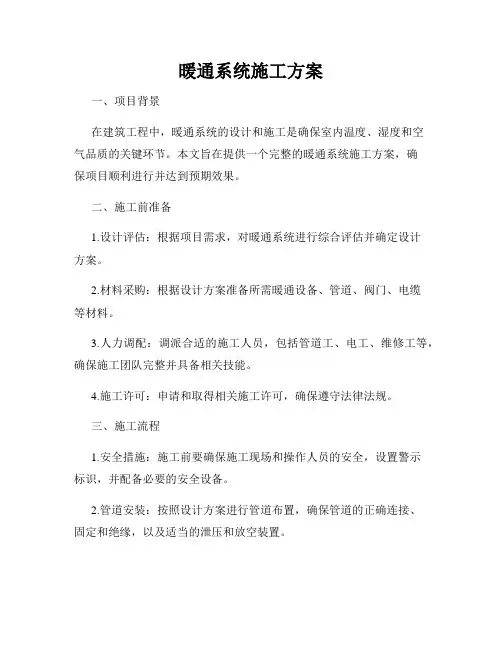

暖通系统施工方案一、项目背景在建筑工程中，暖通系统的设计和施工是确保室内温度、湿度和空气品质的关键环节。

本文旨在提供一个完整的暖通系统施工方案，确保项目顺利进行并达到预期效果。

二、施工前准备1.设计评估：根据项目需求，对暖通系统进行综合评估并确定设计方案。

2.材料采购：根据设计方案准备所需暖通设备、管道、阀门、电缆等材料。

3.人力调配：调派合适的施工人员，包括管道工、电工、维修工等，确保施工团队完整并具备相关技能。

4.施工许可：申请和取得相关施工许可，确保遵守法律法规。

三、施工流程1.安全措施：施工前要确保施工现场和操作人员的安全，设置警示标识，并配备必要的安全设备。

2.管道安装：按照设计方案进行管道布置，确保管道的正确连接、固定和绝缘，以及适当的泄压和放空装置。

3.设备安装：根据设计方案安装暖通设备，包括风机、冷却塔、锅炉等，确保其正确连接和稳定运行。

4.电气布线：按照设计方案进行电气布线，确保电缆正确连接、绝缘和接地，并进行必要的接线测试。

5.控制系统：安装暖通控制系统，包括温度、湿度和空气质量控制装置，确保其正常工作和连通性。

6.测试和调试：对整个暖通系统进行测试和调试，包括管道压力测试、设备运行测试和控制系统调试，以确保其正常运行和达到预期效果。

7.系统操作培训：对项目业主或运维人员进行系统操作培训，教授系统使用方法、维护保养以及故障排除等知识。

四、施工质量控制1.材料质量：施工过程中要确保所选材料符合相关标准和规范，并进行必要的质量检测。

2.工艺标准：根据相关标准和规范实施施工工艺，并进行必要的质量检验和验收。

3.工作记录：施工过程中要做好施工记录，包括材料使用、工作进度和质量检测等，以备后期查阅。

4.质量检验：施工完成后进行质量检验，包括管道连接、设备运行和控制系统稳定性等，确保系统符合设计要求。

5.安全检查：定期进行施工现场的安全检查，防止事故和安全隐患。

6.问题处理：及时处理施工中出现的问题和质量缺陷，并采取相应的纠正措施，确保项目顺利进行。
