金属工艺学各章习题及思考题

金属工艺学各章节习题测试题含答案第一部分章节习题第一章金属的力学性能一、填空题1、金属工艺学是研究工程上常用材料性能和___________的一门综合性的技术基础课。

2、金属材料的性能可分为两大类：一类叫_____________，反映材料在使用过程中表现出来的特性，另一类叫__________，反映材料在加工过程中表现出来的特性。

3、金属在力作用下所显示与弹性和非弹性反应相关或涉及力—应变关系的性能，叫做金属________。

4、金属抵抗永久变形和断裂的能力称为强度，常用的强度判断依据是__________、___________等。

5、断裂前金属发生不可逆永久变形的能力成为塑性，常用的塑性判断依据是________和_________。

6、常用的硬度表示方法有__________、___________和维氏硬度。

二、单项选择题7、下列不是金属力学性能的是（）A、强度B、硬度C、韧性D、压力加工性能8、根据拉伸实验过程中拉伸实验力和伸长量关系，画出的力——伸长曲线（拉伸图）可以确定出金属的（）A、强度和硬度B、强度和塑性C、强度和韧性D、塑性和韧性9、试样拉断前所承受的最大标称拉应力为（）A、抗压强度B、屈服强度C、疲劳强度D、抗拉强度10、拉伸实验中，试样所受的力为（）A、冲击B、多次冲击C、交变载荷D、静态力11、属于材料物理性能的是（）A、强度B、硬度C、热膨胀性D、耐腐蚀性12、常用的塑性判断依据是（）A、断后伸长率和断面收缩率B、塑性和韧性C、断面收缩率和塑性D、断后伸长率和塑性13、工程上所用的材料，一般要求其屈强比（）A、越大越好B、越小越好C、大些，但不可过大D、小些，但不可过小14、工程上一般规定，塑性材料的δ为（）A、≥1%B、≥5%C、≥10%D、≥15%15、适于测试硬质合金、表面淬火刚及薄片金属的硬度的测试方法是（）A、布氏硬度B、洛氏硬度C、维氏硬度D、以上方法都可以16、不宜用于成品与表面薄层硬度测试方法（）A、布氏硬度B、洛氏硬度C、维氏硬度D、以上方法都不宜17、用金刚石圆锥体作为压头可以用来测试（）A、布氏硬度B、洛氏硬度C、维氏硬度D、以上都可以18、金属的韧性通常随加载速度提高、温度降低、应力集中程度加剧而（）A、变好B、变差C、无影响D、难以判断19、判断韧性的依据是（）A、强度和塑性B、冲击韧度和塑性C、冲击韧度和多冲抗力D、冲击韧度和强度20、金属疲劳的判断依据是（）A、强度B、塑性C、抗拉强度D、疲劳强度21、材料的冲击韧度越大，其韧性就（）A、越好B、越差C、无影响D、难以确定三、简答题22、什么叫金属的力学性能？常用的金属力学性能有哪些？23、什么是疲劳断裂？如何提高零件的疲劳强度？四、计算题24、测定某种钢的力学性能时，已知试棒的直径是10mm，其标距长度是直径的五倍，Fb=33.81KN，Fs=20.68KN，拉断后的标距长度是65mm。

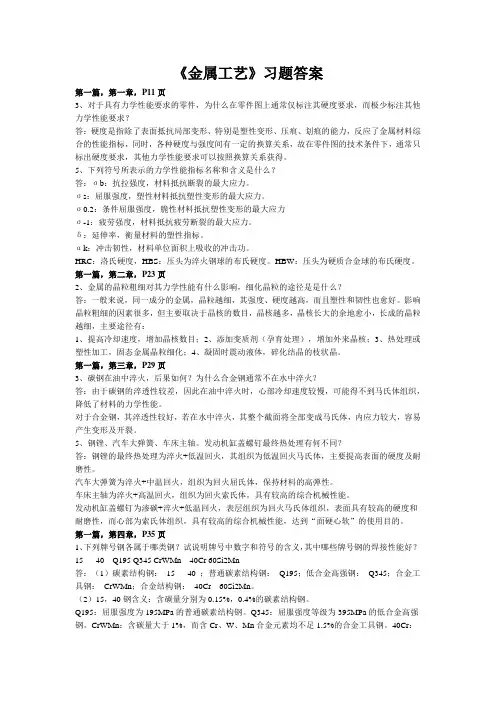

《金属工艺》习题答案第一篇，第一章，P11页3、对于具有力学性能要求的零件，为什么在零件图上通常仅标注其硬度要求，而极少标注其他力学性能要求？答：硬度是指除了表面抵抗局部变形、特别是塑性变形、压痕、划痕的能力，反应了金属材料综合的性能指标，同时，各种硬度与强度间有一定的换算关系，故在零件图的技术条件下，通常只标出硬度要求，其他力学性能要求可以按照换算关系获得。

5、下列符号所表示的力学性能指标名称和含义是什么？答：σb：抗拉强度，材料抵抗断裂的最大应力。

σs：屈服强度，塑性材料抵抗塑性变形的最大应力。

σ0.2：条件屈服强度，脆性材料抵抗塑性变形的最大应力σ-1：疲劳强度，材料抵抗疲劳断裂的最大应力。

δ：延伸率，衡量材料的塑性指标。

αk：冲击韧性，材料单位面积上吸收的冲击功。

HRC：洛氏硬度，HBS：压头为淬火钢球的布氏硬度。

HBW：压头为硬质合金球的布氏硬度。

第一篇，第二章，P23页2、金属的晶粒粗细对其力学性能有什么影响，细化晶粒的途径是是什么？答：一般来说，同一成分的金属，晶粒越细，其强度、硬度越高，而且塑性和韧性也愈好。

影响晶粒粗细的因素很多，但主要取决于晶核的数目，晶核越多，晶核长大的余地愈小，长成的晶粒越细，主要途径有：1、提高冷却速度，增加晶核数目；2、添加变质剂（孕育处理），增加外来晶核；3、热处理或塑性加工，固态金属晶粒细化；4、凝固时震动液体，碎化结晶的枝状晶。

第一篇，第三章，P29页3、碳钢在油中淬火，后果如何？为什么合金钢通常不在水中淬火？答：由于碳钢的淬透性较差，因此在油中淬火时，心部冷却速度较慢，可能得不到马氏体组织，降低了材料的力学性能。

对于合金钢，其淬透性较好，若在水中淬火，其整个截面将全部变成马氏体，内应力较大，容易产生变形及开裂。

5、钢锉、汽车大弹簧、车床主轴。

发动机缸盖螺钉最终热处理有何不同？答：钢锉的最终热处理为淬火+低温回火，其组织为低温回火马氏体，主要提高表面的硬度及耐磨性。

第一章铸造1.什么是铸造铸造包括哪些主要工序答：将熔融金属液浇入具有和零件形状相适应的铸型空腔中，凝固后获得一定形状和性能的金属件的方法称为铸件。

2.湿型砂是由哪些材料组成的各种材料的作用是什么答：湿型砂主要由石英砂、膨润土、煤粉、和水等材料所组成，也称潮模砂。

石英砂是型砂的主体，是耐高温的物质。

膨润土是粘结性较大的一种粘土，用作粘结剂，吸水后形成胶状的粘土膜，包覆在沙粒表面，把单个砂粒粘结起来，使型砂具有湿态强度。

煤粉是附加物质，在高温受热时，分解出一层带光泽的碳附着在型腔表面，起防止铸铁件粘砂的作用。

沙粒之间的空隙起透气作用。

3.湿型砂应具备哪些性能这些性能如何影响铸件的质量答：对湿型砂的性能要求分为两类：一类是工件性能，指型砂经受自重、外力、高温金属液烘烤和气体压力等作用的能力，包括湿强度、透气性、耐火度和退让性等。

另一类是工艺性能，指便于造型、修型和起模的性能，如流动性、韧性、起模性和紧实率等。

4.起模时，为什么要在模样周围的型砂上刷水答：手工起模时在模样周围砂型上刷水的作用是增加局部型砂的水分，以提高型砂韧性。

5.什么是紧实率紧实率是如何反应湿型砂的干湿程度及性能的对手工造型型砂的紧实率要求是多少答：是指一定体积的松散型砂试样紧实前后的体积变化率，以试样紧实后减小的体积与原体积的百分比表示。

过干的型砂自由流入试样筒时，砂粒堆积得较密实，紧实后体积变化较小，则紧实率小。

过湿的型砂易结成小团，自由堆积是较疏松，紧实后体积减小较多，则紧实率大。

对手工型和一般机器型的型砂，要求紧实率保持在45%~50%。

6.什么是面砂什么是背砂它们的性能要求和组成有何不同答：与模样接触的那一层型砂，称为面砂，其强度、透气性等要求较高，需专门配制。

远离模样在型砂中起填充作用加固作用的型砂称为背砂，一般使用旧砂。

7.型砂反复使用后，为什么性能会降低恢复旧砂的性能应采取什么措施答：浇注时，砂型表面受高温铁水的作用，砂粒碎化、煤粉燃烧分解，部分粘土丧失粘结力，均使型砂的性能变坏。

金属工艺学各章节习题、综合测试题（含答案）金属工艺学各章节习题、综合测试题(含答案)第一章力学性能及工艺性能习题答案1．何谓金属的力学性能？金属的力学性能包括那些？答：力学性能又称机械性能，是指金属材料在外力（载荷）作用下所表现出的抵抗变形和破坏的能力。

常用的力学性能有强度、塑性、硬度、冲击韧性和疲劳强度等。

2．何谓强度？衡量强度的常用指标有那些？各用什么符号表示？答：金属材料在外力作用下抵抗永久变形和断裂的能力，称为强度。

工程上常用的强度指标有屈服强度和抗拉强度。

屈服强度σs和抗拉强度σb3．何谓塑性？衡量塑性的指标有哪些？各用什么符号表示？答：塑性是指断裂前材料产生永久变形的能力。

常用的塑性指标是断后伸长率δ和断面收缩率Ψ。

4．某厂购进出一批40钢材，按国家标准规定，其力学性能指标应不低于下列数值：σS =340MPa,σb=540MPa，δ=19%，ψ=45%。

验收时，用该材料制成d=1×10－2m的短试样（原始标距为5×10－2m）作拉伸试验：当载荷达到28260N 时，试样产生屈服现象；载荷加至45530N时，试样发生缩颈现象，然后被拉断。

拉断后标距长为6.05×10－2m，断裂处直径为7.3×10－3m。

试计算这批钢材是否合格。

答;实际σs = 360MPa >国家标准规定σS=340MPa实际σb = 580MPa>国家标准规定σ=540MPab实际δ＝21％>国家标准规定δ=19%实际ψ= 46.8％>国家标准规定ψ=45%因此，这批40钢材合格5．何谓硬度？常用的硬度指标有哪三种？各用什么符号表示？HB与HRB有什么区别？答：硬度是指材料表面上抵抗局部变形或破坏的能力。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

布氏硬度HB，洛氏硬度HR，维氏硬度HV。

HB 是布氏硬度指标HRB洛氏硬度。

6．何谓疲劳破坏？其产生的原因是什么？答：材料在循环应力和应变作用下，在一处或几处产生局部永久性累积损伤，经一定循环次数后产生裂纹或突然发生完全断裂的过程称为疲劳破坏。

第一章(p11)1、什么就是应力？什么就是应变？答:应力就是试样单位横截面的拉力;应变就是试样在应力作用下单位长度的伸长量2.缩颈现象在拉伸实验中当载荷超过拉断前所承受的最大载荷时,试样上有部分开始变细,出现了“缩颈”。

缩颈发生在拉伸曲线上bk段。

不就是,塑性变形在产生缩颈现象前就已经发生,如果没有出现缩颈现象也不表示没有出现塑性变形。

4、布氏硬度法与洛氏硬度法各有什么优缺点？下列材料或零件通常采用哪种方法检查其硬度？库存钢材硬质合金刀头锻件台虎钳钳口洛氏硬度法测试简便,缺点就是测量费时,且压痕较大,不适于成品检验。

布氏硬度法测试值较稳定,准确度较洛氏法高。

;迅速,因压痕小,不损伤零件,可用于成品检验。

其缺点就是测得的硬度值重复性较差,需在不同部位测量数次。

硬质合金刀头,台虎钳钳口用洛氏硬度法检验。

库存钢材与锻件用布氏硬度法检验。

5、下列符号所表示的力学性能指标名称与含义就是什么?σb抗拉强度它就是指金属材料在拉断前所能承受的最大应力、σs屈服点它就是指拉伸试样产生屈服时的应力。

σ2.0规定残余拉伸强度σ1-疲劳强度它就是指金属材料在应力可经受无数次应力循环不发生疲劳断裂,此应力称为材料的疲劳强度。

σ应力它指试样单位横截面的拉力。

a K冲击韧度它就是指金属材料断裂前吸收的变形能量的能力韧性。

HRC 洛氏硬度它就是指将金刚石圆锥体施以100N的初始压力,使得压头与试样始终保持紧密接触,然后,向压头施加主载荷,保持数秒后卸除主载荷。

以残余压痕深度计算其硬度值。

HBS 布氏硬度它就是指用钢球直径为10mm,载荷为3000N为压头测试出的金属的布氏硬度。

HBW 布氏硬度它就是指以硬质合金球为压头的新型布氏度计。

第二章(p23)(1)什么就是“过冷现象”?过冷度指什么？答:实际结晶温度低于理论结晶温度(平衡结晶温度),这种线性称为“过冷”。

理论结晶温度与实际结晶温度之差,称为过冷度。

(2)金属的晶粒粗细对其力学性能有什么影响？细化晶粒的途径有哪些？答:金属的晶粒粗细对其力学性能有很大影响。

第一篇机械工程材料基础金属材料的力学性能1．机器零件或构件工作时，通常不允许发生塑性变形，所以多以σS作为强度设计的依据。

(判断)2．一般来说，硬度越高，耐磨性越好，强度也越高。

(判断)3．材料的δ值越大，其塑性就越好。

(判断)4．材料承受小能量的多次重复冲击的能力，主要取决于冲击韧度值，而不是决定于强度。

(判断)5．金属材料发生疲劳断裂前有显著的塑性变形，且断裂是突然发生的，因此危险性很大。

(判断)6．锉刀硬度的测定方法常用（）。

(单选)A、HBS硬度测定法B、HBW硬度测定法C、HRB硬度测定法D、HRC硬度测定法7．表示金属材料屈服点的符号是（）。

(单选)A、σeB、σSC、σbD、σ-18．下列可用来作为金属材料塑性好坏的判据的是（）。

(单选)A、σbB、ψC、HBSD、HRC9．HRC硬度测定法中，所用压头是（）。

(单选)A、φ1、588mm钢球B、1200金钢石圆锥C、锥面夹角为136°的金刚石正四棱锥体D、硬质合金球10．下列说法错误的是（）。

(单选)A、金属材料的强度、塑性等可通过拉伸试验来测定B、普通铸铁可以进行压力加工C、布氏硬度实验测定的数据准确、稳定、数据重复性好D、疲劳强度常用来作为受循环交变载荷作用的零件选材、检验的依据铁碳合金1．金属结晶时，冷却速度越快，则晶粒越细。

(判断)2．金属的同素异晶转变过程实质上也是一种结晶过程。

(判断)3．固溶强化是指因形成固溶体而引起的合金强度、硬度升高的现象。

(判断)4．碳的质量分数对碳钢力学性能的影响是：随着钢中碳的质量分数的增加，其钢的硬度、强度增加，塑性、韧性也随着增加。

(判断)5．钢中磷的质量分数增加，其脆性增加(判断)6．凡是由液体凝固成固体的过程都是结晶。

(判断)7．结晶就是原子从不规则排列（液态）过渡到按一定几何形状做有序排列（固态）的过程。

(判断)8．在其他条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更粗。

(判断)9．在其他条件相同时，浇注时采用振动的铸件晶粒比不采用振动的铸件晶粒更细。
