下载文档原格式

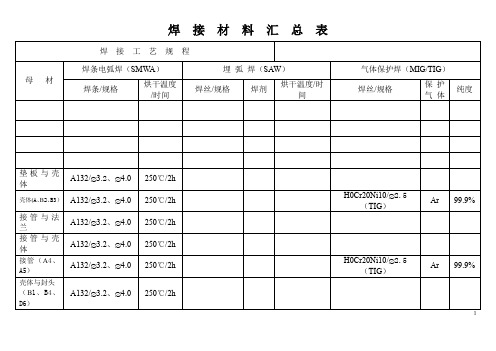

焊接材料对照表焊接检验知识学习:一、焊接目视检查视力：在12英寸的距离处可达到Jaeger J2, 同时还应完成色盲测试（相当于中国视力规定的1。
2）二、气瓶储放区的温度不应低于—20℉也不能高于130℉三、华氏摄氏度温度换算公式：℃=5/9（℉—32)；℉=（9/5℃+32）四、焊条识别:EXXXXE代表焊条；XX溶敷金属的最小抗拉强度,X焊接位置，数字1表示焊条可用于任何焊接位置，数字2表示熔融金属流动性非常好,只能用于平焊或角缝焊,数字4表示焊条可以用于立向下焊，数字`3不再使用；X涂层/操作特性，表示焊条药的组织和性能，药决定了可焊性和推荐的电流类别AC交流、DCEP直流反接、DCEN直流正接，焊条最后一个数字为5、6和8表示为“低氢焊条”，应贮存于烘箱内，温度150—350℉范围，潮湿度低于0。
2%。
,不低于250℉（120℃)的烘箱中.ERXXS-XER代表焊条棒;XX溶甫敷金属的最小抗拉强度，S固态焊丝，数字1表示焊条可用于任何焊接位置，数字2表示熔融金属流动性非常好，只能用于平焊或角缝焊，数字4表示焊条可以用于立向下焊，数字`3不再使用;X化学成份，表示焊条药的组织和性能，药决定了可焊性和推荐的电流类别AC交流、DCEP直流反接、DCEN直流正接，焊条最后一个数字为5、6和8表示为“低氢焊条”，应贮存于烘箱内，温度150-350℉范围，潮湿度低于0。
2％。
，不低于250℉（120℃）的烘箱中.EXXT—X：E表示焊丝，第一位强度，第二位是位置,T是管状焊丝，最后是极性分类药芯焊丝焊气体包括：Co2或75%氩气+25%Co2,其它的混合气体也可适用。
五、焊接接头：对接、角接、T形、搭接、端接接头.六、圆整惯例：四舍五入；七、转换系数：面积尺寸：mm2=6。
452＊102in2； in2=1。
550*10—3mm2电流密度：A/mm2=1。
550810—3A/in2; A/in2=6。
常用银钎料对照表：
HYAg-50B银焊条（银焊丝，银焊片）,熔化温度：690-775 用于电子、食品及承受振动载荷场合下材料的焊接。
HYAg-47B银焊条（银焊丝，银焊片）熔化温度：663-730 综合性能好，有优良的韧性和渗透性，抗拉强度好。
常用于机电、食品及表面光洁要求较高零件的钎焊。
HYAg-45B银焊条（银焊丝，银焊片）熔化温度：645-680 工艺性能佳，接头可承受震动负荷，是应用最广的银材料
HYAg-40B银焊条（银焊丝，银焊片）熔化温度：600-630 熔点低，工艺优良，适用淬火钢和小薄件另件的钎焊。
HYAg-35B银焊条（银焊丝，银焊片）熔化温度：607-702 适用于换热器焊接。
HYAg-30B银焊条（银焊丝，银焊片）熔化温度：677-766 熔点稍高，接头有较好韧性，可钎焊铜、铜合金、钢等材料。
HYAg-25B银焊条（银焊丝，银焊片）熔化温度：700-800 低廉的无镉钎料，较好的润湿性和填充能力，但熔点提起高，可钎焊铜、铜合金、钢等材料。
HYAg-20B银焊条（银焊丝，银焊片）熔化温度：620-760 熔化范围适中，润湿性和填充好，可焊铜、铜合金、钢等大都份材料，成本低廉，经济实用。
药皮焊条电弧焊焊接参数选择E1112、钢铁焊条的规格（尺寸）3、再烘干温度由药皮类型确定一般酸性焊条取70～150℃范围，最高不超过250℃，烘焙l～l.5h，碱性焊条取300～400℃范围，保温l～2h。
4、典型焊接参数:焊接电流：60A〜360A；30〜60A/焊条直径mm可用直流和/或交流焊条直径：φ2.0/2.5/3.2/4.0/5.0/6.0 mm焊条长度：200〜450mm熔敷率：0.5〜5.5kg/h (100%暂载率)1.5kg/h (平均)钨极惰性气体保护焊焊接参数选择TIG141推荐的电流范围与电极直径的关系（EN26840 TIG 焊和等离子切割钨极）熔化极活性气体保护焊焊接参数选择MIG135/MAG136 1、焊接参数（钢，富氩混合气体）2、适用于在富氩混合气体（例Ar + 18%CO2）保护条件下普通结构钢的焊接。
3、焊丝干伸长度埋弧焊焊接参数选择UP12典型的焊接参数：焊丝直径Φ=4 ㎜、焊接电流I=600A 、焊接电压V=30V 、焊速V=55 ㎝/min 选择焊接电流的经验公式： I=100~200×焊丝直径。
估计熔深的经验公式： I 型焊缝， 熔深≈1㎜/100AY 型焊缝，熔深≈0.7㎜/100A1、纵缝焊接管管线可用于近海工作中，图5 为典型的纵缝焊接管的坡口形式。
a)焊缝内坡口加工b)内坡口焊接 埋弧焊单丝焊I=500A ；U=29V ；V=50cm/minc)焊缝外坡口加工d)外侧焊接埋弧焊单丝焊（双层）I=500A ；U=29V ；V=50cm/min纵缝焊接管长度可达12m ，通常使用细晶粒结构钢，为此应严格控制热输入量，注意选择合适的焊接填充材料和焊剂，焊剂使用前必须烘干，表3 列出了细晶粒结构钢焊接材料要点。
钎焊焊料技术条件版本：AM1美的集团家用空调事业本部发布钎焊焊料技术条件1范围本标准规定了铜基钎焊焊料（简称钎料）的分类、牌号、技术要求、试验方法及标志、包装、贮存和运输等；标准内容中除特殊说明外，钎焊焊料统一简称为钎料。
本标准适用于美的家用空调事业本部空调器制冷系统用钎料。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T5121.1 铜及铜合金化学分析方法第1部分：铜含量的测定GB6418 铜基钎料GB11363 钎焊接头强度试验方法GB11364 钎料润湿性试验方法QMK-J11.001逐批检查计数抽样程序及抽样表—进货检验QML-J11.006 产品中限制使用有害物质的技术标准QML-J11.014 限制使用多环芳烃PAHs 的技术标准QMK-J11.015 REACH法规要求技术标准3分类及牌号3.1按钎料化学成分分类a)铜磷钎料，牌号表示为BCu93P和BCu93P-R。
b)含银钎料，牌号表示为BCu91PAg、BCu92PAg-R和BCu88PAg、BCu89PAg。
c)银基钎料，牌号表示为HLAgCu40-35和HLAgCu30-35（TS-25Z）（主要用在钢和铜的连接）。
d)银基钎料，牌号表示TS-15T（适用于钢与钢之间的焊接）。
e)铜铝钎料，牌号表示DW-110（适用于铜与铝之间的焊接）。
3.2按钎料形状分类：焊条、焊环、焊丝。
4技术要求及试验方法4.1一般要求4.1.1钎料应符合本标准要求，并应按规定程序批准的图样和技术文件制造。
4.1.2每批钎料由同一品种、牌号、规格和供货状态的钎料组成。
4.1.4钎料应具有良好的钎焊工艺性。
在合适的钎焊工艺条件下，钎缝表面不应有未熔化的残留物。
