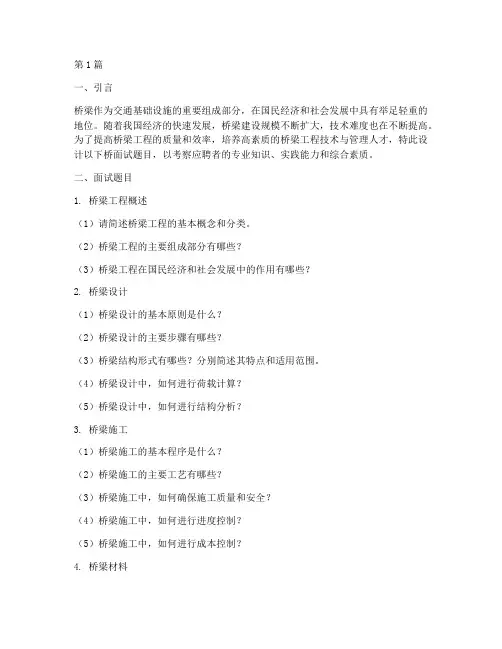

第1篇一、引言桥梁作为交通基础设施的重要组成部分，在国民经济和社会发展中具有举足轻重的地位。

随着我国经济的快速发展，桥梁建设规模不断扩大，技术难度也在不断提高。

为了提高桥梁工程的质量和效率，培养高素质的桥梁工程技术与管理人才，特此设计以下桥面试题目，以考察应聘者的专业知识、实践能力和综合素质。

二、面试题目1. 桥梁工程概述（1）请简述桥梁工程的基本概念和分类。

（2）桥梁工程的主要组成部分有哪些？（3）桥梁工程在国民经济和社会发展中的作用有哪些？2. 桥梁设计（1）桥梁设计的基本原则是什么？（2）桥梁设计的主要步骤有哪些？（3）桥梁结构形式有哪些？分别简述其特点和适用范围。

（4）桥梁设计中，如何进行荷载计算？（5）桥梁设计中，如何进行结构分析？3. 桥梁施工（1）桥梁施工的基本程序是什么？（2）桥梁施工的主要工艺有哪些？（3）桥梁施工中，如何确保施工质量和安全？（4）桥梁施工中，如何进行进度控制？（5）桥梁施工中，如何进行成本控制？4. 桥梁材料（1）桥梁材料的主要种类有哪些？（2）桥梁材料的选择原则是什么？（3）混凝土材料在桥梁工程中的应用有哪些？（4）钢材在桥梁工程中的应用有哪些？（5）木材在桥梁工程中的应用有哪些？5. 桥梁维护与管理（1）桥梁维护的主要内容包括哪些？（2）桥梁维护的主要方法有哪些？（3）桥梁养护的主要任务是什么？（4）桥梁养护的组织与管理体系是怎样的？（5）桥梁病害的成因及防治措施有哪些？6. 桥梁工程案例分析（1）请结合实际案例，分析桥梁工程在设计、施工、维护等方面的经验教训。

（2）针对桥梁工程中的质量问题，提出相应的解决方案。

（3）如何提高桥梁工程的质量和效率？（4）桥梁工程在施工过程中，如何确保安全生产？（5）桥梁工程在运营过程中，如何确保桥梁的正常使用？7. 专业知识考察（1）请简述桥梁结构的基本受力性能。

（2）请简述桥梁工程中常见的质量问题及成因。

（3）请简述桥梁施工中的质量控制要点。

3#小桥计算书第一部分 上部结构一、设计资料1、桥梁上部结构资料计算跨径：m L 6.12= 桥面净空：m 25.025.4—⨯+净 板宽：m 24.1板中心线间距：m 25.1（全桥共12片，每跨4片板） 空心板高度：m 55.0设计荷载：公路—Ⅱ级荷载，不设人行道故不单独考虑人群荷载 结构重要性系数取。

材料规格：C30混凝土（桥面铺装为C40混凝土）Mpa f ck 1.20= Mpa f tk 01.2= Mpa f cd 8.13= Mpa f td 39.1= Mpa E c 4100.3⨯=普通受力钢筋HRB335钢筋Mpa f sk 335= Mpa f sd 280= Mpa E s 5100.2⨯= 56.0=b ξ箍筋及构造钢筋R235钢筋Mpa f sk 235= Mpa f sd 195= Mpa E s 5101.2⨯=2、设计依据与参考书《结构设计原理》贾艳敏、高力主编，人民交通出版社《桥梁计算示例集》（梁桥）黄侨、王永民主编，人民交通出版社《桥梁工程》（2007）刘龄嘉主编，人民交通出版社《公路桥涵标准图》公路桥涵标准图编制组，人民交通出版社《公路桥涵设计规范》(JTG D60-2004)，人民交通出版社《公路公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)，人民交通出版社《公路桥涵设计手册——梁桥（上册）》徐光辉、胡明义主编，人民交通出版社二、构造形式及尺寸选定全桥空心板横断面布置图如图1，每块空心板截面构造尺寸见图2.图1 全桥空心板横断面布置图图2 中板和边板截面构造尺寸图三、空心板毛截面几何特性计算（一）中板利用Auto CAD “面域/质量特性”命令查询得 28.3849cm A =中，空心板对其重心轴的惯矩410103793.1mm I ⨯=，空心板界面的抗扭刚度可简化为图3的单箱截面来近似计算：410222122101297.38)18124(218)855(2)855()18124(4224mm t b t h h b I T ⨯=-⨯+-⨯-⨯-⨯=+=图3 中板计算抗扭刚度简化图 图4 边板计算抗扭刚度简化图（二）边板利用Auto CAD “面域/质量特性”命令查询得 25.4456cm A =边，空心板对其重心轴的惯矩410104860.1mm I ⨯=，空心板界面的抗扭刚度可简化为图4的单箱截面来近似计算：410222122101281.38)25.1818124(25.18)855(18)855()855()18124(4224mm t b t h h b I T ⨯=+-⨯+-+--⨯-⨯=+=四、作用效应计算（一）永久作用效应计算1、空心板自重（第一阶段结构自重）g 1m kN A g •=⨯⨯=•=-625.925108.384941γ中中m kN A g •=⨯⨯=•=-141.1125105.445641γ边边2、桥面系自重（第二阶段结构自重）g 2栏杆重力参照其他桥梁设计资料，单侧按5kN/m 计算。

桥梁工程课程设计是土木工程专业交通土建专业方向重要的实践性教学环节，是学生修完《桥梁工程》课程后对梁式桥设计理论的一次综合性演练。

其目的是使学生深入理解梁式桥的设计计算理论，为今后独立完成桥梁工程设计打下初步基础。

其任务是通过本次课程设计，要求熟练掌握以下内容：1 ．梁式桥纵断面、横断面的布置，上部结构构件主要尺寸的拟定。

2．梁式桥内力计算的原理，包括永久作用的计算、可变作用的计算(特别是各种荷载横向分布系数的计算) 、作用效应的组合。

3．梁式桥纵向受力主筋的配置、弯起钢筋和箍筋的配置，以及正截面抗弯、斜截面抗剪、斜截面抗弯和挠度的验算，预拱度的设置。

4 ．板式橡胶支座的设计计算。

交通土建专业材料力学、弹性力学、结构力学、结构设计原理、地基与基础工程、交通规划与道路勘测设计、道路工程、桥涵水力水文本设计为装配式钢筋混凝土简支T 型梁桥设计 (上部结构)，其下部结构为重力式桥墩和U 型桥台，支座拟采用板式橡胶支座。

学生在教师的指导下，在两周设计时间内，综合应用所学理论知识和桥梁工程实习所积累的工程实践经验，贯彻理论联系实际的原则，独立、认真地完成装配式钢筋混凝土T 型梁桥的设计。

基本要求为：计算书应内容完整，计算正确，格式规范，叙述简洁，字迹清晰、端正，图文并茂；插图应内容齐全，尺寸无误，标注规范，布置合理。

1．题目：装配式钢筋混凝土简支T 形梁桥设计(上部结构)2．基本资料(1)桥面净空：净—7+2×1 .5 m(2)永久荷载：主梁容重γ =26kN/m³，桥面铺装层容重γ =25kN/m³。

(3)可变荷载：汽车荷载，公路- Ⅰ级，人群荷载 3.0kN/m²。

(4)材料：主筋采用Ⅱ级钢，其他用Ⅰ级钢，混凝土标号C40。

(5)桥梁纵断面尺寸：标准跨径Lb=20m，计算跨径L=19.6m，桥梁全长L，=19.96m(1)纵横断面设计。

根据给定的基本设计资料，参考标准图、技术规范与经验公式，正确拟定桥梁纵断面和横断面的布置，选取恰当的桥面铺装层，初步确定T 形主梁、横隔梁、桥面铺装层等的细部尺寸。

桥梁划分大中小桥的标准-概述说明以及解释1.引言1.1 概述概述部分的内容可以写成以下几个方面：桥梁作为连接两个不同地域的重要交通工程设施，在城市化进程中起到了关键的作用。

为了有效管理和规划桥梁建设，需要对桥梁进行分类和划分，以便更好地进行设计、施工和维护。

本文旨在讨论桥梁划分为大、中、小桥的标准。

通过对桥梁的长度和跨度以及承重能力进行评估和比较，可以确定桥梁的规模和等级，以便在实际工程中进行合理的选择。

这将有助于提高桥梁的安全性和可靠性，减少工程成本，并有效推动城市交通的发展。

在正文部分，我们将详细讨论大、中、小桥的标准，包括长度和跨度以及承重能力等方面的考虑因素。

通过深入研究这些标准，我们可以得出一些通用的桥梁分类原则，并能够根据实际情况进行具体应用。

此外，我们还将探讨桥梁划分的意义以及未来发展的展望。

通过本文的研究，我们可以为桥梁相关工程提供明确的划分标准和建议，为城市交通建设提供更科学、高效的方案。

在实际应用中，相关方面可以根据具体需求和条件，参考本文提供的桥梁划分标准，合理安排和设计桥梁工程，以实现更加可持续、安全、高效的城市交通网络。

文章结构部分的内容可以如下所示：1.2 文章结构本文主要分为三个部分进行讨论：大桥的标准、中桥的标准和小桥的标准。

每个部分都会详细介绍对应类型桥梁的长度和跨度、承重能力等标准。

第二部分将首先介绍大桥的标准。

在2.1部分，将详细讨论大桥的长度和跨度标准，这些标准通常是由桥梁设计规范以及交通部门的要求所确定的。

接着，在2.1.2部分，将讨论大桥的承重能力标准，这对于确保大桥的结构安全至关重要。

然后，第三部分将重点介绍中桥的标准。

在2.2部分，将详细讨论中桥的长度和跨度标准，这些标准可能与大桥的标准有所不同。

而在2.2.2部分，将讨论中桥的承重能力标准，这些标准可能相对较低，因为中桥通常承载的交通量较小。

最后，第四部分将介绍小桥的标准。

在2.3部分，将详细讨论小桥的长度和跨度标准，这些标准往往与大桥和中桥的标准有明显的差别。

桥梁工程第一篇总论第一章绪论一、名词解释：1.桥梁建筑高度：是上部结构底缘至桥面的垂直距离。

2.计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。

3.标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。

4.桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。

5.净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。

二、问答题：1．桥梁由哪几部分组成？答：桥梁由五个“大部件”与五个“小部件”组成。

所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。

这五大部件是：1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。

2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。

3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。

4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。

为保护桥台和路堤填土，桥台两侧常做一些防护工程。

另一侧则支承桥跨上部结构的端部。

5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。

基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。

所谓五小部件都是直接与桥梁服务功能有关的部件。

这五小部件是：1）桥面铺装（或称行车道铺装）。

铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。

特别在钢箱梁上铺设沥青路面的技术要求甚严。

2）排水防水系统。

应迅速排除桥面上积水，并使渗水可能性降至最小限度。

此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。

第一章绪论1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁是指供车辆和行人等跨越障碍（河流、山谷、还晚或其他路线等）的工程建筑物(跨越障碍的通道）。

桥梁由上部结构（包括桥跨部分和桥面构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使用而需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。

是支承上部结构、向下传递荷载的结构物）。

和支座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。

桥梁结构相邻两支座间的距离L称为计算跨径对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。

各孔径跨径之和称为总跨径。

对梁长，两桥台侧墙或八字墙尾端之间的距离LT，称为桥梁全长。

桥面至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。

以桥梁为主体包括桥头引线、导流堤等跨越河流、深谷、低洼地带的全部建筑物称桥渡3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按受力特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能力来承受荷载的。

在竖向荷载作用下，其支座反力也是竖直的；简支的梁部结构只受弯剪，不承受轴向力。

拱桥的主要承重结构是具有外形的拱圈。

在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯受剪。

在拱趾处支撑力除了竖向反力外，还有较大的水平推力悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较大的竖向（向上）和水平（向河心）力第二章桥梁工程的规划与设计1.什么是桥梁的净空（限界）？它有什么用途？桥梁净空（bridge clearance）包括桥面净空和桥下净空。

在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。

桥面净空指保证车辆行人安全通过桥梁所需要的桥梁净空界限。

在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。

桥梁工程课程设计（完整）一、设计背景桥梁作为我国基础设施的重要组成部分，承担着连接区域、促进经济发展的重任。

为了培养具备桥梁设计、施工和管理能力的专业人才，本次课程设计旨在让学生深入了解桥梁工程的基本原理，掌握桥梁设计的方法和步骤，提高实际操作能力。

二、设计任务本次桥梁工程课程设计的主要任务为：设计一座中等跨度的钢筋混凝土梁桥。

设计内容包括：桥型选择、结构计算、图纸绘制、施工组织设计等方面。

三、设计步骤1. 调研与分析（1）收集相关资料：查阅桥梁工程相关书籍、规范、案例等，了解桥梁设计的基本原则和流程。

（2）现场考察：对设计地点进行实地考察，了解地形、地貌、水文、地质等情况。

（3）分析需求：根据交通流量、车辆荷载、桥梁功能等因素，确定桥梁的规模、结构形式和主要技术指标。

2. 桥型选择根据调研分析结果，选择合适的桥型。

本次设计选用中等跨度的钢筋混凝土梁桥，主要优点如下：（1）结构简单，施工方便，造价较低。

（2）适用范围广，可满足不同地形、地质条件。

（3）承载能力较强，能满足设计年限内的交通需求。

3. 结构计算（1）确定计算模型：根据桥梁结构特点，建立合理的计算模型。

（2）荷载分析：分析桥梁所承受的永久荷载、可变荷载和偶然荷载。

（3）内力计算：计算桥梁各构件在荷载作用下的内力，包括弯矩、剪力、轴力等。

（4）截面设计：根据内力计算结果，进行桥梁各构件的截面设计。

4. 图纸绘制根据结构计算结果，绘制桥梁施工图，包括总布置图、结构详图、施工详图等。

5. 施工组织设计（1）编制施工方案：明确施工方法、工艺流程、施工顺序等。

（2）施工进度计划：合理安排施工周期，确保工程按时完成。

（3）施工质量控制：制定质量保证措施，确保工程质量。

（4）施工安全管理：制定安全生产措施，确保施工安全。

通过本次桥梁工程课程设计，学生将掌握桥梁设计的基本方法和步骤，提高实际操作能力。

在设计过程中，要注重理论联系实际，充分发挥创新精神，为今后从事桥梁工程领域的工作奠定坚实基础。

公路工程桥梁设计规范要求公路工程桥梁是连接道路的重要组成部分，为了确保公路交通安全和有效性，桥梁的设计必须遵循一系列规范要求。

本文将介绍公路工程桥梁设计的一些基本原则和规范要求。

1. 结构设计要求桥梁的结构设计要遵循以下要求：(1) 承载力要求：结构设计必须能够承受预计的荷载，并满足相关承载力标准。

这包括静态荷载、动态荷载和温度荷载等。

(2) 稳定性要求：桥梁的结构必须具有足够的稳定性和抗倾覆能力，以确保在不同工况下的结构安全。

(3) 耐久性要求：桥梁结构必须具有足够的耐久性，能够抵抗腐蚀、疲劳和自然灾害等外部环境因素的影响。

(4) 桥墩、桥台和桥面铺装的设计要求：桥墩、桥台和桥面铺装的设计必须符合规范要求，以确保结构的稳定性和正常使用功能。

2. 材料选用及施工要求公路工程桥梁的材料选用和施工要求也是设计中的重要方面。

以下是一些基本要求：(1) 材料选用：桥梁结构所使用的材料必须符合国家标准，并经过合理的材料试验和验证。

(2) 施工要求：桥梁施工过程中，必须按照规范要求进行，包括施工工艺、材料搭配和施工质量控制等。

(3) 防水隔水要求：对于水中桥梁，必须采取合适的防水隔水措施，使桥梁能够防止水渗透和腐蚀。

(4) 安全要求：在桥梁施工和使用过程中，必须保证工人和使用者的人身安全，采取必要的防护措施和警示标识。

3. 桥梁设计的环境要求公路工程桥梁的设计还必须考虑到周围环境的要求，以确保桥梁与周围环境的协调和适应。

以下是一些环境要求：(1) 风荷载要求：针对桥梁受风荷载的情况，必须进行风荷载计算和设计，采取相应的抗风措施。

(2) 地震要求：对于地震区域的桥梁，必须进行地震效应分析和抗震设计，以确保桥梁能够承受地震力。

(3) 水文要求：对于水流较大的桥梁，必须进行水文计算和水流模型试验，以确定水流对桥梁的影响，并采取相应的防洪措施。

(4) 环境要求：桥梁的设计必须考虑到周围环境的保护和生态平衡，合理规划桥梁的布局和外观。

桥梁工程课程设计计算书一、课程目标知识目标：1. 掌握桥梁工程的基本概念、分类及结构组成；2. 了解桥梁设计的基本原则和步骤，理解桥梁设计计算书的相关内容；3. 掌握桥梁工程中涉及的主要力学原理和计算方法；4. 能够结合实际案例，分析桥梁工程中的常见问题及其解决方案。

技能目标：1. 学会运用桥梁设计软件进行简单桥梁的设计与计算；2. 能够根据实际工程需求，编制桥梁工程计算书，并进行合理分析；3. 培养学生的团队协作能力和沟通表达能力，提高解决实际工程问题的能力。

情感态度价值观目标：1. 培养学生对桥梁工程的兴趣，激发学生探索桥梁科技的热情；2. 增强学生的社会责任感和职业道德，培养严谨、认真、负责的学习态度；3. 引导学生关注桥梁工程在我国社会经济发展中的重要地位，树立正确的价值观。

课程性质：本课程为桥梁工程专业课程，旨在让学生通过学习桥梁工程的设计与计算，掌握桥梁设计的基本原理和方法，培养实际工程能力。

学生特点：学生已具备一定的力学基础和桥梁工程知识，具有一定的自主学习能力和团队合作意识。

教学要求：结合实际工程案例，注重理论与实践相结合，提高学生的动手操作能力和解决实际问题的能力。

通过本课程的学习，使学生能够达到上述课程目标，为将来的职业发展打下坚实基础。

二、教学内容1. 桥梁工程概述- 桥梁的分类与结构组成- 桥梁工程的发展历程与现状2. 桥梁设计原则与步骤- 设计原则：安全、适用、经济、美观- 设计步骤：初步设计、施工图设计、施工组织设计3. 桥梁设计计算书编制- 计算书的基本内容与格式- 计算书编制的注意事项4. 桥梁力学原理与计算方法- 静力分析：弯矩、剪力、轴力计算- 稳定分析：屈曲、侧倾稳定性计算- 动力分析：自振特性、地震响应分析5. 桥梁设计软件应用- 常用桥梁设计软件介绍- 软件操作与实例分析6. 桥梁工程案例分析- 国内典型桥梁工程案例介绍- 案例分析与讨论教学内容安排与进度：第一周：桥梁工程概述第二周：桥梁设计原则与步骤第三周：桥梁设计计算书编制第四周：桥梁力学原理与计算方法（一）第五周：桥梁力学原理与计算方法（二）第六周：桥梁设计软件应用第七周：桥梁工程案例分析教材章节关联：《桥梁工程》第一章：桥梁工程概述《桥梁工程》第二章：桥梁设计原则与步骤《桥梁工程》第三章：桥梁设计计算书编制《桥梁工程》第四章：桥梁力学原理与计算方法《桥梁工程》第五章：桥梁设计软件应用《桥梁工程》第六章：桥梁工程案例分析三、教学方法1. 讲授法：- 对于桥梁工程的基本概念、原理和计算方法等理论知识，采用讲授法进行教学，使学生在短时间内掌握课程核心内容；- 讲授过程中注重启发式教学，引导学生思考问题，提高课堂互动效果。

《桥梁工程》课程教学大纲英文名称：Bridge Engineering课程编码：080720246总学时：48 实验学时：0 学分：3适用对象：道路桥梁与渡河工程专业本科四年级学生先修课程：理论力学、材料力学、结构力学、桥涵水文、结构设计原理等大纲主撰人：大纲审核人：一、课程性质、目的和任务《桥梁工程》是为道路桥梁与渡河工程专业学生讲授的一门专业必修课程，讲述桥梁设计理论和方法与及桥梁施工方法及工艺。

介绍国内外最新技术成就和信息，展望未来。

因此，本课程是一门知识面较宽、实践性较强的专业课。

设置该课程的目的是使学生了解国内外最新桥梁技术成就和信息，掌握桥梁设计与施工方法。

二、教学内容及要求第一篇总论第1章：概述授课学时：1基本要求：1-1了解桥梁的作用2-2 了解桥梁的组成和分类2-3 了解桥梁建设的成就与发展重点：桥梁的组成、分类。

难点：无第2章：桥梁的整体规划设计授课学时：1基本要求：2-1了解桥梁设计的基本原则2-2掌握桥梁平、纵、横断面设计2-3了解桥梁设计与建设程序2-4熟悉桥梁设计方案的比选重点：桥梁平、纵、横断面设计难点：桥梁设计方案的比选第3章：桥梁上的作用授课学时：4基本要求：3-1熟悉永久作用3-2熟悉可变作用3-3熟悉偶然作用3-4 熟悉作用效应组合重点：新桥规有关汽车荷载的规定难点：可变作用的计算第4章桥面布置与构造授课学时：2基本要求：4-1了解桥面铺装4-2了解桥面排水4-3了解车行道、人行道、栏杆与护栏、灯柱重点：桥面铺装、桥面排水难点：无第二篇混凝土梁桥和刚架桥第1章：概述授课学时：1基本要求：1-1了解混凝土梁桥的特点1-2了解梁桥的主要类型重点：混凝土梁桥的特点难点：无第2章：混凝土梁桥构造与设计要点授课学时：2基本要求：2-1了解简支板桥的特点2-2了解装配式简支梁桥的特点2-3掌握混凝土梁桥构造重点：混凝土梁桥构造难点：无第3章：混凝土简支梁桥的计算授课学时：5基本要求：3-1 掌握桥面板计算3-2 掌握主梁内力计算3-3 掌握横隔梁内力计算3-4 掌握挠度、预拱度计算重点：桥面板计算、主梁内力计算难点：桥面板计算第4章：混凝土悬臂体系和连续体系梁桥的计算授课学时：4基本要求：4-1 掌握结构恒载内力计算4-2 掌握箱梁剪力滞效应计算的有效宽度法4-3 掌握活载内力计算4-4 掌握预应力效应计算的等效荷载法4-5 掌握混凝土徐变次内力计算的换算弹性模量法4-6 掌握混凝土收缩次内力计算4-7 掌握基础沉降次内力计算4-8 掌握温度次内力和自应力计算4-9 掌握悬臂施工时挠度和预拱度计算重点：混凝土收缩次内力计算、基础沉降次内力计算、温度次内力和自应力计算难点：箱梁剪力滞效应计算的有效宽度法、混凝土徐变次内力计算的换算弹性模量法第5章：刚架桥简介授课学时：2基本要求：5-1 了解门式刚架桥5-2 了解斜腿刚架桥5-3 了解无缝式连续刚架桥重点：门式刚架桥、斜腿刚架桥难点：无第6章：梁式桥的支座授课学时：2基本要求：6-1了解常用支座的类型和构造6-2 熟悉支座的布置6-3 掌握支座的计算重点：常用支座的类型和构造难点：支座的计算第7章：混凝土斜弯梁桥简介授课学时：2基本要求：7-1 了解斜梁桥7-2 了解弯梁桥重点：斜弯梁桥的构造难点：斜弯梁桥的计算第8章：混凝土梁桥的施工授课学时：1基本要求：8-1 了解就地现浇的钢筋混凝土简支梁桥施工8-2 了解预制钢筋混凝土及预应力混凝土简支梁桥施工8-3 了解悬臂体系和连续体系梁桥的施工重点：钢筋混凝土简支梁桥施工、预应力混凝土简支梁桥施工难点：悬臂体系和连续体系梁桥的施工第三篇混凝土拱桥第1章：概述授课学时：1基本要求：1-1 了解拱桥的主要特点1-2 掌握拱桥的组成及主要类型重点：拱桥的主要特点、拱桥的组成及主要类型难点：无第2章：拱桥的构造及设计授课学时：2基本要求：2-1 上承式拱桥的构造及设计2-2 中、下承式拱桥的构造及设计2-3 拱式组合体系桥的构造及设计重点：上承式拱桥的构造及设计难点：拱式组合体系桥的构造及设计第3章：拱桥的计算授课学时：4基本要求：3-1 掌握上承式拱桥的计算3-2 掌握中、下承式钢筋混凝土拱桥的计算3-3 了解其他类型拱桥的计算特点重点：上承式拱桥的计算难点：中、下承式钢筋混凝土拱桥的计算第4章：拱桥的施工授课学时：1基本要求：4-1 混凝土拱桥施工方法简介4-2 上承式拱桥的有支架施工4-3 上承式拱桥缆索吊装施工4-4 中、下承式拱桥的施工4-5 拱式组合体系桥的施工要点重点：混凝土拱桥施工方法简介难点：无第四篇混凝土斜拉桥第1章：总体布置授课学时：1基本要求：1-1 了解斜拉桥的特点1-2 熟悉孔跨布置1-3 熟悉索塔布置1-4 熟悉拉索布置1-5 熟悉主要结构体系重点：拉索布置难点：无第2章：斜拉桥的构造授课学时：1基本要求：2-1了解主梁的构造2-2了解索塔构造2-3 了解拉索构造重点：主梁的构造难点：无第3章：斜拉桥的计算授课学时：2基本要求：3-1 熟悉结构分析计算图式3-2 掌握斜拉索的垂度效应计算3-3 掌握索力的初拟和调整3-4 掌握温度和徐变次内力计算3-5掌握非线性问题的计算重点：斜拉索的垂度效应计算难点：非线性问题的计算第4章：斜拉桥的施工授课学时：1基本要求：4-1 了解主梁施工方法4-2 了解索塔施工要点4-3 了解拉索施工重点：主梁施工方法难点：无第五篇桥梁墩台第1章：桥梁墩台的设计和构造授课学时：1基本要求：1-1 了解桥梁墩台的作用、组成、分类1-2 了解梁桥墩台构造1-3 了解拱桥墩台构造重点：桥梁墩台的作用、组成、分类、构造难点：无第2章：桥梁墩台计算授课学时：2基本要求：2-1 了解墩台作用及其效应组合2-2 掌握重力式桥墩计算与验算2-3 掌握桩柱式桥墩计算2-4 掌握柔性排架墩计算2-5 掌握桥台计算重点：重力式桥墩计算与验算难点：柔性排架墩计算第六篇桥梁结构分析计算机方法第1章：绪论授课学时：1基本要求：1-1 了解有限单元法1-2 掌握两个问题的基本算法重点：有限单元法难点：有限单元法第2章：简支梁桥横向分布影响线通用计算授课学时：2基本要求：2-1 了解基本原理2-2 掌握基本原理2-3 掌握计算机方法2-4 掌握总框图和源程序重点：简支梁桥横向分布影响线通用计算基本原理难点：源程序第3章：桥梁结构分析的有限元法授课学时：2基本要求：3-1了解桥梁结构分析的杆系有限元法3-2了解桥梁结构分析的内容和特点3-3了解桥梁结构分析的建模方法重点：桥梁结构分析的杆系有限元法难点：桥梁结构分析的内容和特点三、学时分配课程总学时为48，其中理论学时48，实验学时0。

桥梁设计常用数据手册一、前言桥梁是连接两地域的交通工程，是城市发展和社会进步的重要组成部分。

为了确保桥梁的设计、建造和维护安全可靠，需要综合考虑多种数据和参数。

本手册将介绍桥梁设计常用的各种数据，包括桥梁材料性能数据、桥梁结构设计参数等，旨在为桥梁工程师和设计师提供参考依据。

二、材料性能数据1. 钢材：包括强度、屈服点、延伸率等力学性能参数，以及耐腐蚀性能、焊接性能等其他相关数据。

2. 混凝土：包括抗压强度、抗拉强度、弹性模量、抗裂性能等物理力学性能参数。

3. 预应力钢筋：包括张拉应力、裂纹宽度限值、腐蚀率等相关数据。

三、桥梁结构设计参数1. 桥梁跨度：单跨、连续梁和斜拉桥等不同类型桥梁的最大跨度和最小跨度参数。

2. 桥梁载荷：静载荷、动载荷、交通荷载等不同情况下的设计荷载参数。

3. 桥墩设计：包括桥墩形式、抗震参数、承载能力等相关数据。

4. 梁式桥设计：包括桥梁梁体截面参数、受力计算参数、防撞设计参数等。

四、施工和维护数据1. 施工工艺参数：包括浇筑混凝土的时间、温度控制、隧道施工参数等。

2. 桥梁维护数据：包括涂料种类、防腐剂种类、钢桥梁防腐蚀设计参数等。

五、其他相关数据1. 环境参数：包括气候环境、地质环境等对桥梁设计的影响参数。

2. 桥梁经济性指标：包括建设成本、使用成本等经济指标数据。

六、总结本手册收集整理了桥梁设计常用的各种数据，包括材料性能数据、结构设计参数、施工和维护数据等，为桥梁工程师和设计师提供了一份全面的参考手册。

在进行桥梁设计时，可以根据本手册提供的数据，结合实际情况进行分析和应用，以确保桥梁的设计、建造和维护工作更加安全可靠。
