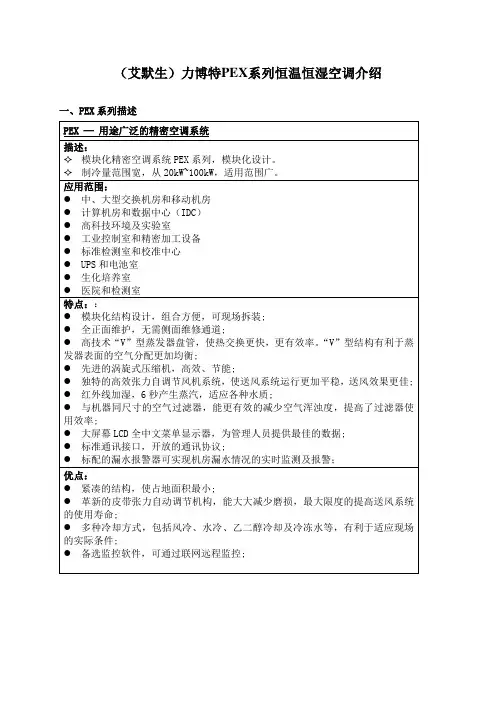

投标货物型号及主要技术参数说明一、前言针对机房空调市场不断发展的现状，为了提高我司机房空调在市场上的竞 争能力，满足客户日益严格的性能要求，公司推出了 Liebert.PEX 系列机房空 调产品，该系列产品在高可靠性、灵活性、生命周期内节能等方面具有明显的 市场竞争优势。
Liebert.PEX 系列产品是基于艾默生全球研发与设计平台的高 端机组，针对全球销售，全球同步上市。
二、 整机系统说明Liebert.PEX 系列空调产品在送风方式上分为上出风和下出风两类产品， 在系统配置上分为风冷型、水冷型、乙二醇冷却、冷冻水型。
上送风机组外观下送风机组外观1、容量说明Liebert.PEX 系列机组增加了大容量机组，最大容量机组 P3100 制冷量达到 了 100kW （8.6 万大卡）， 。
2、制冷系统配置说明为了加强 Liebert.PEX 机组在市场上的竞争能力，除了在大容量机组上采用双 压缩机制冷系统外，也推出了大容量单压缩机制冷系统的机组，单压缩机系统最 大制冷量达到了 53kW ，具有很强的市场竞争力。
在产品性能方面 Liebert.PEX 机 组的单压缩机大容量系统 P2045 和 P2055 采用双风机双电机系统结构，使送风系 统的功能更强大，调节范围更宽。
当机房有多台机组 同时使用时，单系统机组可以作为一个模块来应用，不会影响整个机房的整体性能。
关于压缩机、风机数量，以及结构、冷量、主机尺寸的描述见下表。
下表中的冷量数据为风冷、水冷机组下送风机型的数据，除冷量数据外，其它数据与上送风机型相同。
Liebert.PEX 系统描述简表3、风机系统机组送风机外余压可以根据用户要求进行非标调整，对于风帽送风机外余压标准为25Pa，地板下送风标准为75Pa，对于风道送风产品标准送风压力为100Pa，风压调整范围为25～200Pa。
超过200Pa 的风压要求请提前向公司申请。
4、电加热器加热量标准为一级，在需要增加加热量时可以增加第二级加热器。
5、制冷剂种类Liebert.PEX 机组标准配置采用R22 制冷剂，由于采用了使用POE 油的新压缩机系列，使制冷系统可以兼容R407C 制冷剂。
在用户需要采用R407C 制冷剂的时候，直接选用采用R407C 制冷剂的机组型号。
对于风冷机组，机组本身不再需要增加非标费用，仅仅在工程中增加R407C 制冷剂的费用；对于水冷机组，仅仅是在工厂中充注制冷剂R407C 后增加的费用。
在供货周期上，和标准机组没有区别。
这也是Liebert.PEX 系列的性能优势，需要注意采用R407C 制冷剂时，室外机配置与R22 不同，参见附件二《Liebert.PEX 室内机组室外机组配置表》。
6、远红外加湿器Liebert.PEX 机组采用可拆卸并可自动调节、冲洗式远红外加湿系统。
能够适应各种水质，不受水质硬度和电导率影响，它采用了独特的控制技术并使用了“模糊逻辑”控制软件，自动对水盘进行清洗，减少加湿系统的维护量。
机组加湿量更稳定，加湿速度更快，远红外加湿器仅仅 6 秒时间就可以产生水蒸汽，加湿效率更高。
三、风冷整机系统配置说明风冷系统机组需要配置室内机组和室外机组，配置关系见附件二，《Liebert.PEX 室内机组室外机组配置表》。
风冷产品主要参数配置说明：1、风冷冷凝器配置说明Liebert.PEX 机组采用新开发的冷凝器系列(LxFxx),采用三相供电，具有噪声低、控制功能强大等特点。
可以应用于－15℃以上的环境温度。
由于PEX 冷凝器的噪声低，噪声指标与原有的“低噪音冷凝器”在同一级别，因此将原有的“低噪音冷凝器”（CxFxxxS）更名为“低温冷凝器”，应用于以下 2 种情况：：低于－15℃的地区。
特别注意：在低于－15℃地区的配置中，对于双（1）压缩机机组，只允许配两个单系统低温冷凝器(CSFxxxS)。
（2）高于－15℃的地区，但受到冷凝器安装场地限制，只适合低温冷凝器的尺寸。
在这种情况下，对于双压缩机机组，允许配双系统低温冷凝器。
具体配置见附件二《Liebert.PEX 室内机组室外机组配置表》。
PEX 冷凝器与低温冷凝器的应用条件说明：2、正常环境温度的室外机组配置请严格按照附件二《Liebert.PEX 室内机组。
请不要减配置。
采用R407C 制冷剂的机组室外机组配置按室外机组配置表》照R407C 的配置表进行匹配。
3、Liebert.PEX 系列空调产品风冷型产品室内机组和室外机组在高度差和管道当量长度上有以下关系，销售时要注意：四、水冷和乙二醇整机系统配置说明对于水冷系统产品，一般情况下公司只提供室内主机系统，其它部分例如室外冷却塔、水泵和水管等，暂由客户组织解决。
水冷系统机组内部采用钎焊式板式换热器（如右图所示），具有结构紧凑、换热效率高等特点。
可非标选配外置壳管式冷凝器。
对于乙二醇系统产品，公司提供室外干冷器配置建议或进口干冷器（美国进口，，具体配置向公司相关人员咨询。
货期长）水冷产品主要参数配置说明：1、冷却塔、水泵的配置一般按照设计院设计好的容量由用户采购即可，对于分销行业客户如果用户没有采购能力，建议由代理商采购提供，具体容量和型号可以咨询当地服务工程师。
2、水量调节阀标准配置为两通阀，可以选用三通阀，标准阀适应水压10kg/cm2以内，如需更高压力的水量调节阀，请咨询公司相关人员。
五、控制系统部分Liebert.PEX 系列机组的控制系统采用先进的全中文图形化iCOM 控制器，分为标准显示屏和超大显示屏两种界面，如下图所示：1、配置说明：机组标配标准显示器，如客户有群控需求等，一般可建议在一个机房内选用一个超大屏幕显示器，两个显示器的操作界面类似，对控制系统功能没有影响，标准屏幕也可以实现全中文图形化显示。
2、Team Work 功能：iCOM 控制器具有先进的Team Work 功能（群控），可以通过标准配置的CAN 总线接口来连接多达32 台机组，并且32 台机组可以分为多个组运行。
通过Team Work 可以实现备份、轮巡、层叠、避免竞争运行等功能。
并且针对不同用户机房负荷情况有模式0、模式1、模式 2 三种方式可以选择。
3、HUB（集线器）配件机组必须通过HUB 部件才能进行联网，因此在实现多台机组联网控制时候必须选择HUB。
4、对外监控接口：RS485 监控板和TCP/IP 监控板为选件，两种监控接口可以同时配置，选配后免费提供通信协议。
如果需要对外通信功能，必须选择其中一种，否则没有对外监控接口。
5、温湿度传感器由于iCOM 控制系统的先进性，一个控制系统可以同时连接 4 个温湿度传感器，实现对机房内部多个点温湿度检测和多级报警功能。
可以检测机组送风口和回风口温湿度参数及远程温湿度参数。
6、Liebert.PEX 系列机组标准配置点式漏水报警器。
六、风冷室外机组说明为了增强Liebert.PEX 机组的性能，提高室外机组的市场竞争优势，公司新开发了室外机组。
具有结构稳固、噪声低、无级调速、铝合金结构耐腐蚀、三相供电、效率高等特点，型号如下：七、选配件九、机组室外A 、PEX 冷凝器配置表（制冷剂：R22）B 、低温型冷凝器配置表（制冷剂：R22） 说明：1.低温型冷凝器适用于室外环境温度 T ＜－15℃时，仅允许配置单系统冷凝 器；2.当因室外安装空间受限而采用低温冷凝器，应用于 T≥－15℃区域时，允许 配置双系统。
冷凝器类型 环境温度 P2040P2050 P2060 P2070 P3080 P3090 P310035 0C CSF078S*2 CSF078S*2 CSF113S*2 CSF141S*2 CSF171*2 CSF171S*2 CSF194*2单系统38 0C CSF113S*2 CSF113S*2 CSF141S*2 CSF171S*2 CSF194*2 CSF194S*241 0C CSF113S*2 CSF141S*2 CSF171S*2 CSF194S*2（二）PEX 制冷剂R407C 配置表：C、PEX 冷凝器配置表（制冷剂：R407C）D、低温型冷凝器配置表（制冷剂：R407C）说明：1.低温型冷凝器适用于室外环境温度T＜－15℃时，仅允许配置单系统冷凝器；2.当因室外安装空间受限而采用低温冷凝器，应用于T≥－15℃的区域时，允许配置双系统。
（三）补充：CM+系列与 PEX 新冷凝器配置表（R22 制冷剂）说明：考虑 PEX 与 CM+系列产品切换阶段，CM+系列优化配置冷凝器的需求，提 供如下配置表，适用于 T≥－15℃的区域。
