投标货物型号及主要技术参数说明一、前言针对机房空调市场不断发展的现状，为了提高我司机房空调在市场上的竞 争能力，满足客户日益严格的性能要求，公司推出了 Liebert.PEX 系列机房空 调产品，该系列产品在高可靠性、灵活性、生命周期内节能等方面具有明显的 市场竞争优势。

Liebert.PEX 系列产品是基于艾默生全球研发与设计平台的高 端机组，针对全球销售，全球同步上市。

二、 整机系统说明Liebert.PEX 系列空调产品在送风方式上分为上出风和下出风两类产品， 在系统配置上分为风冷型、水冷型、乙二醇冷却、冷冻水型。

上送风机组外观下送风机组外观1、容量说明Liebert.PEX 系列机组增加了大容量机组，最大容量机组 P3100 制冷量达到 了 100kW （8.6 万大卡）， 。

2、制冷系统配置说明为了加强 Liebert.PEX 机组在市场上的竞争能力，除了在大容量机组上采用双 压缩机制冷系统外，也推出了大容量单压缩机制冷系统的机组，单压缩机系统最 大制冷量达到了 53kW ，具有很强的市场竞争力。

在产品性能方面 Liebert.PEX 机 组的单压缩机大容量系统 P2045 和 P2055 采用双风机双电机系统结构，使送风系 统的功能更强大，调节范围更宽。

当机房有多台机组 同时使用时，单系统机组可以作为一个模块来应用，不会影响整个机房的整体性能。

关于压缩机、风机数量，以及结构、冷量、主机尺寸的描述见下表。

下表中的冷量数据为风冷、水冷机组下送风机型的数据，除冷量数据外，其它数据与上送风机型相同。

Liebert.PEX 系统描述简表3、风机系统机组送风机外余压可以根据用户要求进行非标调整，对于风帽送风机外余压标准为25Pa，地板下送风标准为75Pa，对于风道送风产品标准送风压力为100Pa，风压调整范围为25～200Pa。

超过200Pa 的风压要求请提前向公司申请。

4、电加热器加热量标准为一级，在需要增加加热量时可以增加第二级加热器。

艾默生机房空调选型方案一、设备详细规格1、PEX系列技术参数艾默生恒温恒湿空调产品资料(二)力博特机房专用空调介绍(艾默生)力博特PEX系列恒温恒湿空调介绍一、PEX系列描述PEX产品简介艾默生商业秘密 2机房专用空调的产品推荐书二、PEX机组的特点1、同等制冷量条件下，占地面积最小。

侧面及背面不需要维护空间，前面只需要600mm维护空间。

2、可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运(如利用小电梯或狭小通道)。

3、快速除湿功能设计，能有效的降低除湿能耗。

4、Copeland(艾默生子公司)涡旋式压缩机，能效比高，运行可靠。

5、大表面积的 V 型蒸发器盘管，使热交换更快，更有效率，“V”型结构有利于蒸发器表面的空气分配更加均衡，确保节能。

6、6秒可以产生纯净蒸汽的远红外加湿系统，湿度控制精确，可以适应各种水质，清洗维护方便。

7、大屏幕LCD全中文显示屏，图形化显示多种信息，并提供帮助菜单。

8、提供先进的iCOM微处理控制器，强大的联机控制功能。

三、PEX机组的设计控制精确，PeX系列空调系统能精确地进行温湿度控制。

温度可设定在?1?，湿度可3机房专用空调的产品推荐书设定在?1%RH。

能效高，PeX系列空调采用了Copeland高效涡旋压缩机。

该压缩机具有独特的V字形翅片管式换热器和精细设计的分液头，使得空调内部流场更加均匀，冷媒分配更加合理，从而极大地提高了换热器的换热效率，使整机达到高效节能的效果。

方便耐用:经久耐用的机件，结构紧凑，整体尺寸小;独特的碳钢铆钉铆接的骨架机身，既稳定坚固又容易拆分，可以实现极限条件下搬运;内外两层，中间采用防火隔热棉，机身内的保温性能良好;one-bay、two-bay、three-bay结构件通用性较高，大大降低了易消耗件(如过滤网等)的规格。

采用真正的模块化设计思路。

生产的单制冷回路/双制冷回路 PEX系列精密空调，可以提供单机的制冷量为20KW至100KW，并可组合在一起。

投标货物型号及主要技术参数说明一、前言针对机房空调市场不断发展的现状，为了提高我司机房空调在市场上的竞争能力，满足客户日益严格的性能要求，公司推出了Liebert.PEX 系列机房空调产品，该系列产品在高可靠性、灵活性、生命周期内节能等方面具有明显的市场竞争优势。

Liebert.PEX 系列产品是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市。

二、整机系统说明Liebert.PEX 系列空调产品在送风方式上分为上出风和下出风两类产品，在系统配置上分为风冷型、水冷型、乙二醇冷却、冷冻水型。

下送风机组外观上送风机组外观容量说明、1P3100 制冷量达到Liebert.PEX最大容量机组。

8.6 万大卡），了100kW（制冷系统配置说明2、了在大容量机组上采用双机组在市场上的竞争能力，除为了加强Liebert.PEX 压缩机制冷系统外，也推出了大容量单压缩机制冷系统的机组，单压缩机系统最机Liebert.PEX 具有很强的市场竞争力。

在产品性能方面，大制冷量达到了53kW采用双风机双电机系统结构，使送风系P2055 组的单压缩机大容量系统P2045 和同时使用时，单系统机组可统的功能更强大，调节范围更宽。

当机房有多台机组以作为一个模块来应用，不会影响整个机房的整体性能。

关于压缩机、风机数量，以及结构、冷量、主机尺寸的描述见下表。

下表中的冷量数据为风冷、水冷机组下送风机型的数据，除冷量数据外，其它数据与上1送风机型相同。

系统描述简表Liebert.PEX3、风机系统机组送风机外余压可以根据用户要求进行非标调整，对于风帽送风机外余压标准为25Pa，地板下送风标准为75Pa，对于风道送风产品标准送风压力为的风压要求请提前向公司申请。

200Pa 超过～200Pa。

25风压调整范围为100Pa，4、电加热器加热量标准为一级，在需要增加加热量时可以增加第二级加热器。

25、制冷剂种类Liebert.PEX 机组标准配置采用R22 制冷剂，由于采用了使用POE 油的新压缩机系列，使制冷系统可以兼容R407C 制冷剂。

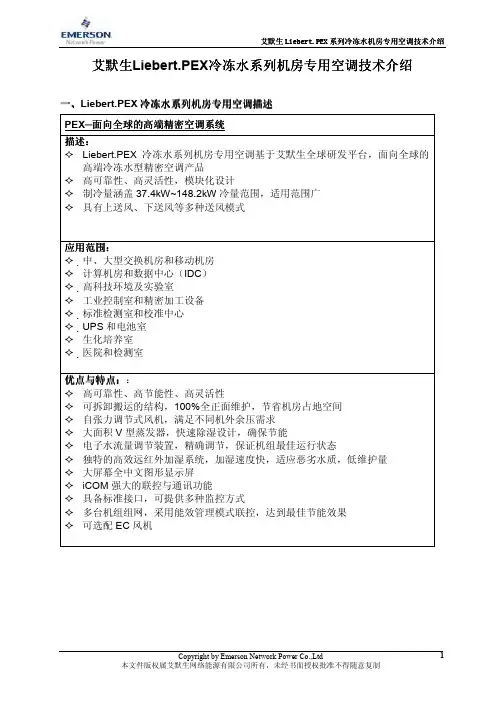

艾默生 Liebert.PEX 系列冷冻水机房专用空调技术介绍 系列冷冻水机房专用空调技术介绍 冷冻水机房专用空调艾默生Liebert.PEX冷冻水系列机房专用空调技术介绍 冷冻水系列机房专用空调技术介绍 艾默生 冷冻水系列机房专用空调技术冷冻水系列机房专用空调描述 系列机房专用空调 一、Liebert.PEX 冷冻水系列机房专用空调描述 PEX─面向全球的高端精密空调系统 面向全球的高端精密空调系统 面向全球的高端 描述： 描述： Liebert.PEX 冷冻水系列机房专用空调基于艾默生全球研发平台，面向全球的 高端冷冻水型精密空调产品 高可靠性、高灵活性，模块化设计 制冷量涵盖 37.4kW~148.2kW 冷量范围，适用范围广 具有上送风、下送风等多种送风模式应用范围： 应用范围： 中、大型交换机房和移动机房  计算机房和数据中心（IDC） 高科技环境及实验室  工业控制室和精密加工设备 标准检测室和校准中心  UPS 和电池室 生化培养室 医院和检测室  优点与特点： 优点与特点：： 特点 高可靠性、高节能性、高灵活性 可拆卸搬运的结构，100%全正面维护，节省机房占地空间 自张力调节式风机，满足不同机外余压需求 大面积 V 型蒸发器，快速除湿设计，确保节能 电子水流量调节装置，精确调节，保证机组最佳运行状态 独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量 大屏幕全中文图形显示屏 iCOM 强大的联控与通讯功能 具备标准接口，可提供多种监控方式 多台机组组网，采用能效管理模式联控，达到最佳节能效果 可选配 EC 风机Copyright by Emerson Network Power Co.,Ltd 本文件版权属艾默生网络能源有限公司所有，未经书面授权批准不得随意复制1艾默生 Liebert.PEX 系列冷冻水机房专用空调技术介绍 系列冷冻水机房专用空调技术介绍 冷冻水机房专用空调冷冻水系列数据 二、PEX 冷冻水系列数据下送风机组参数 24℃DB,17.1℃ 24℃DB,17.1℃WB, 50%RH总冷量 进水温 7℃ 出水温 12℃ 显冷量 流量 压降 风量 风机数量 电加热 加湿量 满负荷电流 FLA 接管外径￠ 长 机组尺寸 宽 高 重量 kW kW m /h kPa m /h 台 kW kg/h A mm mm mm mm kg3 3P1030F37.4 30.6 6.4 125 8280 1 6 4.5 13.1 32 853 874 1970 260P1040F40.3 32.3 6.9 79 8280 1 6 4.5 13.1 32 853 874 1970 270P1050F47.1 36.0 8.1 105 8280 1 6 4.5 13.1 32 853 874 1970 275P2050F63.1 50.8 10.9 83 11610 2 9 10 23.5 42 1704 874 1970 480P2070F80.2 64.2 13.8 129 16740 2 9 10 23.5 42 1704 874 1970 480P2090F89.0 71.2 15.3 85 16740 2 9 10 23.5 42 1704 874 1970 480P2100F100.6 75.3 17.3 80 16740 2 9 10 23.5 42 1704 874 1970 505P3110F121.8 100.1 21.0 135 25020 3 12 10 28.2 54 2553 874 1970 730P3140F131.1 106.3 22.4 99 25020 3 12 10 28.2 54 2553 874 1970 760P3150F148.2 115.2 25.6 105 25920 3 12 10 28.2 54 2553 874 1970 765Copyright by Emerson Network Power Co.,Ltd 本文件版权属艾默生网络能源有限公司所有，未经书面授权批准不得随意复制2艾默生 Liebert.PEX 系列冷冻水机房专用空调技术介绍 系列冷冻水机房专用空调技术介绍 冷冻水机房专用空调上送风机组参数 24℃DB,17.1℃ 24℃DB,17.1℃WB, 50%RH总冷量 进水温 7℃， 出水温 12℃ 显冷量 流量 压降 风量 风机数量 电加热 加湿量 满负荷电流 FLA 接管外径￠ 长 机组尺寸 宽 高 重量 kW kW m /h kPa m /h 台 kW kg/h A mm mm mm mm kg3 3P1030U36.8 30.2 6.4 121 8100 1 6 4.5 13.1 32 853 874 1970 260P1040U41.4 32.8 7.2 84 8280 1 6 4.5 13.1 32 853 874 1970 270N/An/aP2050U61.1 49.2 10.5 78 11070 2 9 10 23.5 42 1704 874 1970 480P2070U78.1 62.2 13.4 124 16020 2 9 10 23.5 42 1704 874 1970 480P2090U88.1 70.1 15.1 86 16740 2 9 10 24 42 1704 874 1970 480N/An/aP3110U118.2 94.0 20.3 127 23940 3 12 10 28.2 54 2553 874 1970 730P3140U131.9 101.9 22.7 103 23940 3 12 10 28.2 54 2553 874 1970 760N/A注：以上数据基于室内干球温度 24℃，湿球温度 17.1℃， （相对湿度 50%RH） ，进水温度 7℃，出水温度 12℃工况下测定。

艾默⽣机房空调PEX系列产品说明书科海机房（深圳）办事处艾默⽣恒温恒湿空调产品资料（艾默⽣）⼒博特PEX系列恒温恒湿空调介绍⼀、PEX系列描述科海机房（深圳）办事处艾默⽣恒温恒湿空调产品资料科海机房2⼆、PEX 系列技术参数1、同等制冷量条件下，占地⾯积最⼩。

侧⾯及背⾯不需要维护空间，前⾯只需要600mm维护空间。

2、可拆卸后搬运，保证重新组装与整机⽆差别，适合特殊场地搬运（如利⽤⼩电梯或狭⼩通道）。

3、快速除湿功能设计，能有效的降低除湿能耗。

4、Copeland（艾默⽣⼦公司）涡旋式压缩机，能效⽐⾼，运⾏可靠。

5、⼤表⾯积的 V 型蒸发器盘管，使热交换更快，更有效率，“V”型结构有利于蒸发器表⾯的空⽓分配更加均衡，确保节能。

6、6秒可以产⽣纯净蒸汽的远红外加湿系统，湿度控制精确，可以适应各种⽔质，清洗维护⽅便。

7、⼤屏幕LCD全中⽂显⽰屏，图形化显⽰多种信息，并提供帮助菜单。

8、提供先进的iCOM微处理控制器，强⼤的联机控制功能。

控制精确，PeX系列空调系统能精确地进⾏温湿度控制。

温度可设定在±1℃，湿度可设定在±1%RH。

能效⾼，PeX系列空调采⽤了Copeland⾼效涡旋压缩机。

该压缩机具有独特的V字形翅⽚管式换热器和精细设计的分液头，使得空调内部流场更加均匀，冷媒分配更加合理，从⽽极⼤地提⾼了换热器的换热效率，使整机达到⾼效节能的效果。

⽅便耐⽤：经久耐⽤的机件，结构紧凑，整体尺⼨⼩；独特的碳钢铆钉铆接的⾻架机⾝，既稳定坚固⼜容易拆分，可以实现极限条件下搬运；内外两层，中间采⽤防⽕隔热棉，机⾝内的保温性能良好；one-bay、two-bay、three-bay结构件通⽤性较⾼，⼤⼤降低了易消耗件（如过滤⽹等）的规格。

采⽤真正的模块化设计思路。

⽣产的单制冷回路/双制冷回路 PEX系列精密空调，可以提供单机的制冷量为20KW⾄100KW，并可组合在⼀起。

即能满⾜现阶段的使⽤，⼜能适应未来发展的需求，具有⾮常⼴泛的应⽤范围。

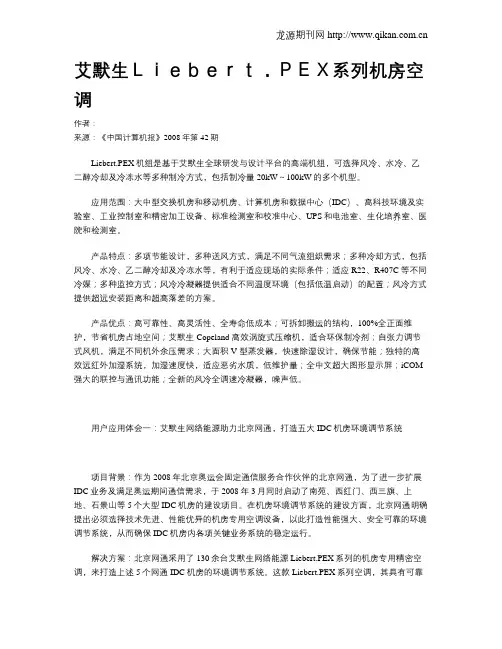

艾默生Ｌｉｅｂｅｒｔ．ＰＥＸ系列机房空调作者：来源：《中国计算机报》2008年第42期Liebert.PEX机组是基于艾默生全球研发与设计平台的高端机组，可选择风冷、水冷、乙二醇冷却及冷冻水等多种制冷方式，包括制冷量20kW～100kW的多个机型。

应用范围：大中型交换机房和移动机房、计算机房和数据中心（IDC）、高科技环境及实验室、工业控制室和精密加工设备、标准检测室和校准中心、UPS和电池室、生化培养室、医院和检测室。

产品特点：多项节能设计，多种送风方式，满足不同气流组织需求；多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件；适应R22、R407C 等不同冷媒；多种监控方式；风冷冷凝器提供适合不同温度环境（包括低温启动）的配置；风冷方式提供超远安装距离和超高落差的方案。

产品优点：高可靠性、高灵活性、全寿命低成本；可拆卸搬运的结构，100%全正面维护，节省机房占地空间；艾默生Copeland 高效涡旋式压缩机，适合环保制冷剂；自张力调节式风机，满足不同机外余压需求；大面积V 型蒸发器，快速除湿设计，确保节能；独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量；全中文超大图形显示屏；iCOM 强大的联控与通讯功能；全新的风冷全调速冷凝器，噪声低。

用户应用体会一：艾默生网络能源助力北京网通，打造五大IDC机房环境调节系统项目背景：作为2008年北京奥运会固定通信服务合作伙伴的北京网通，为了进一步扩展IDC业务及满足奥运期间通信需求，于2008年3月同时启动了南苑、西红门、西三旗、上地、石景山等5个大型IDC机房的建设项目。

在机房环境调节系统的建设方面，北京网通明确提出必须选择技术先进、性能优异的机房专用空调设备，以此打造性能强大、安全可靠的环境调节系统，从而确保IDC机房内各项关键业务系统的稳定运行。

解决方案：北京网通采用了130余台艾默生网络能源Liebert.PEX系列的机房专用精密空调，来打造上述5个网通IDC机房的环境调节系统。

Precision Cooling for Business-Critical ContinuityTMLiebert.PEXEmerson Liebert 超过40年的值得信赖的精密空调专家Liebert.PEX机组是基于艾默生全球研发与设计平台的新一代精密空调机组，艾默生Liebert精密空调从 年开始，在计算机、数据中心和通讯机房等有数万台机组的运行经验。

Liebert.PEX将艾默生0多年的研发经验和优秀的工程设计理念融入于内。

■节能、节地、环保、全寿命低成本应用广泛的Liebert.PEX空调机组■ ■ ■ ■ ■数据中心(IDC)和通讯机房 中、大型计算机机房 UPS和电池室 工业控制室和精密加工设备 精密实验室和检测室目前，各种和网络相关的业务日益增加，每一次的业务中断造成的损失越来越大， 我们需要在基础设施方面花费更多的精力和支持。

各种设备安全稳定运行的环境基 础也越来越引起我们的重视。

Liebert.PEX精密空调机组针对电子设备高显热设计，不但能为设备提供理想的温湿 度环境(温度0-℃，相对湿度0%-%)，还能避免机房温度在不同工况下的剧烈 波动。

相对湿度(%RH)首先要保证空气 温湿度在此区域温度(℃)高能效Liebert.PEX的每一个 部件经过严格的设 计、制造和测试，以 保障整机的高效性。

数据中心平均能耗的35%～45%用于机房制冷系统■数据中心由众多类型的设备组成，产生大量的显热 冷却系统占机房总能耗的%以上 冷却系统的能耗在数据中心占相当大的比重，其节能性就需要被重点关注，请确 保选择正确的制冷解决方案■■供电 设备 0％循环 空气％IT设备 0％ 制冷 ％照明等其他 ％节能特性：■iCOM控制器现场联控多达台空调 机组，多种联控模式可根据机房现 场情况进行选择，以实现节能和降 低制冷系统的全寿命成本高效的Liebert.PEX为您打造绿色节能 的机房环境控制系统■谷轮(Copeland)涡旋式压缩机，高 能效比■EC风机，比普通风机节能0% 远红外加湿器，加湿响应快，加湿 量恒定，水温低■■“V”型蒸发器，在有限的空间内 增大换热面积Liebert.PEX：不是依靠单一的节能部件实现高能效比■高能效比是Liebert.PEX的重要特性。

Liebert.PEX 系列空调用户手册1.产品介绍本章介绍Liebert.PEX 系列空调的功能特点、主要部件、运输和储藏环境要求。

1.1.型号说明Liebert.PEX 系列空调型号说明见图1-1 所示。

图1-1型号说明1.2.产品简介Liebert.PEX 系列空调是一种中大型的精密环境控制系统，适用于设备室或计算机房的环境控制。

旨在保证精密设备诸如敏感设备、工业过程设备、通信设备和计算机等设备拥有一个合理的运行环境。

Liebert.PEX 系列空调具有高可靠性，高显热比以及大风量的特点，配置能适应不同水质的远红外加湿器，并兼容 R407C环保制冷剂，以适应国际上对环保冷媒的要求。

根据冷却方式可分为风冷系列和水冷系列。

风冷系列Liebert.PEX 风冷系列空调包括室内机和室外机两部分。

标配 Liebert.PEX 冷凝器，通过压力调节风机的转速，能在满足系统冷却需求的基础上最大限度地减少对环境的噪声污染。

Liebert.PEX 风冷系列空调还可选配 Liebert.PEX 低温型室外机 CD（S）F_S 系列，使机组在室外最低环境温度－29℃时能正常制冷运行。

更低的使用温度请咨询艾默生网络能源有限公司。

水冷系列Liebert.PEX 水冷系列空调为一体化结构，采用高效板式换热器，具有结构紧凑、能效比高、对室外环境噪声污染少等优势。

1.3.主要部件1.3.1.室内机Liebert.PEX 系列空调室内机包括压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等部件。

对于水冷系列，室内机还包括板式换热器、水流量调节阀。

压缩机采用 Copeland 高效涡旋压缩机，振动小、噪声低、可靠性高。

Rotalock（丝口）连接方式使维护更方便。

蒸发器采用高散热效率的翅片管换热器。

针对具体机型对分配器进行设计和验证，保证制冷剂在每个回路分配的均匀性，极大地提高了换热器的利用率。

图1-1机（双门）1.2 型号说明PEX系列空调型号说明见图2-3所示。

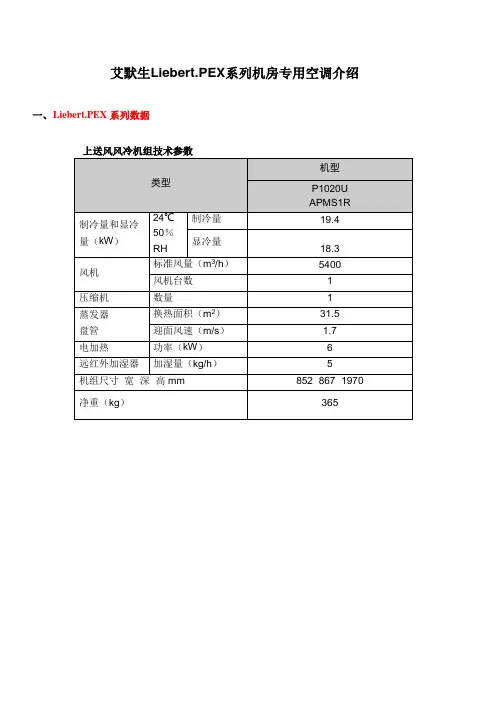

P 1 020 U W P M S 1 R加湿类型：0－无加湿；R－红外加湿；S－电极加湿再热类型：0－无电加热；1－一级电加热；2－二级电加热显示屏形式：S－小显示屏；L－大显示屏电源形式：M－三相/50Hz/400V系统配置：R－制冷剂为R22,涡旋压缩机2个；P－制冷剂为R22,涡旋压缩机1个S－制冷剂为R407C，涡旋压缩机2个；Z－制冷剂为R407C，涡旋压缩机1个冷却方式：A－风冷；W－水冷；G－乙二醇冷却送风方式：U－上出风；F－下出风；D－风管型制冷量级别：××KW机组框架：1－单门；2－双门；3－三门PEX系列1.3 风冷机组技术参数1.3.1 上出风风冷机组技术参数上出风风冷机组技术参数如表3-1所示。

表1-1 上出风风冷机组技术参数上出风风冷机组冷凝器技术参数如下：注意如所需数据未在表中列出，请与艾默生开发部门联系。

1．PEX冷凝器技术参数PEX冷凝器技术参数如表3-2到表3-7所示。

表1-2 PE X冷凝器技术参数（R22，环境温度35℃）表1-3 PE X冷凝器技术参数（R22，环境温度38℃）表1-4 PE X冷凝器技术参数（R22，环境温度41℃）表1-5 PE X冷凝器技术参数（R407C，环境温度35℃）表1-6 PE X冷凝器技术参数（R407C，环境温度38℃）表1-7 PE X冷凝器技术参数（R407C，环境温度41℃）2．低温型室外机技术参数低温型室外机技术参数如表3-8和表3-9所示。

表1-8 低温型室外机技术参数（R22，环境温度35℃）表1-9 低温型室外机冷凝器技术参数（R407C，环境温度35℃）1.3.2 下出风风冷机组技术参数下出风风冷机组技术参数如表3-10所示。

表1-10 下出风风冷机组技术参数下出风风冷机组冷凝器技术参数如下：注意1．下出风机型测试机外静压为20Pa。
