电机及驱动产品规格型号

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量(Kg.cm.s2)J1、J2 ---齿轮惯量(Kg.cm.s2)Js ----丝杆惯量(Kg.cm.s2) W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=Ma+Mf+Mt （1-3）Ma=（Jm+Jt).n/T× 1.02×10ˉ 2 （1-4）式中Ma ---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）Mf=(u.W.s)/(2πηi)×10ˉ 2 （1-5）Mf---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ 2 （1-6）Mt---切削力折算至电机力矩（N.m)Pt---最大切削力（N）（4）负载起动频率估算。

直流电动机型号参数ZK系列直流电动机概述:本型电机系列封闭式直流并激电动机，作驱动液泵之用。

本型电机按湿热型电机要求制造。

使用条件:1，海拔不超过2000M;2，环境湿度:0摄氏度—50摄氏度;3，空气相对湿度:95%(25摄氏度时);4，有凝霜;5，有霉菌;6，水平安装位置。

SZ系列直流伺服电动机概述sz系列微型直流伺服电动机广泛应用于制动控制等系统中用作安装结构型式代号执行元件，也可用作驱动元件。

本系列电动机是我国自行设计的新安装结构类型机座号单轴伸双轴伸系列，同老系列S系列产品相比，具有体积小，重量轻，力能指标高等特点，且产品系列化程度高，零部件通用化程度强。

按激磁方机壳外圆安装 A5 AA5 36-130 式本系列电动机分为他激(并激)、串激、复激三种。

按使用环境端盖凸缘安装 A3 AA3 36-130 条件本系列电动机分为普通型和湿热带型两类。

本系列电动即可制底脚安装 A1 AA1 90-130成“右表”所示的安装结构型式。

型号说明机座号用36、55、70、90、110、130表示，其相应机座外径36、55、70、90、110、130表示。

产品代号用字母“SZ”表示电磁式直流伺服电动机。

产品规格序号由数字组成，在同一机座号中“01~49”表示短铁心产品“51~99”表示长铁心产品“101~149”表示特长铁心产品。

激磁方式用字母表示，“,”为串激式，“,”为复激式，不注明者，即为他激(并激)式。

结构特征代号对激型结构其代号按表,规定。

对派生结构其代号用,1、,2、,3……等表示(安每个机座号依用户提出的要求的顺序排列)。

使用条件1、海拔不超过4000 m;2、环境温度:,40摄氏度~+55摄氏度; 3、空气相对湿度小于等于95%(25摄氏度时); 4、振动:振频10~150hz,加速度2.5g; 5、冲击:7g(峰值); 6、允许温升:不超过75k(海拔为1000m时); 7、任意安装位置。

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmx大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量(K g.cm.s2)J1、J2 ---齿轮惯量(K g.cm.s2)Js ----丝杆惯量(K g.cm.s2) W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=M+M+Mt （1-3）M=（Jm+Jt).n/T× 1.02×10ˉ2（1-4）式中M ---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(K g.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）M=(u.W.s)/(2πηi)×10ˉ2（1-5）M---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(P t.s)/(2πηi)×10ˉ2（1-6）Mt---切削力折算至电机力矩（N.m)P t---最大切削力（N）（4）负载起动频率估算。

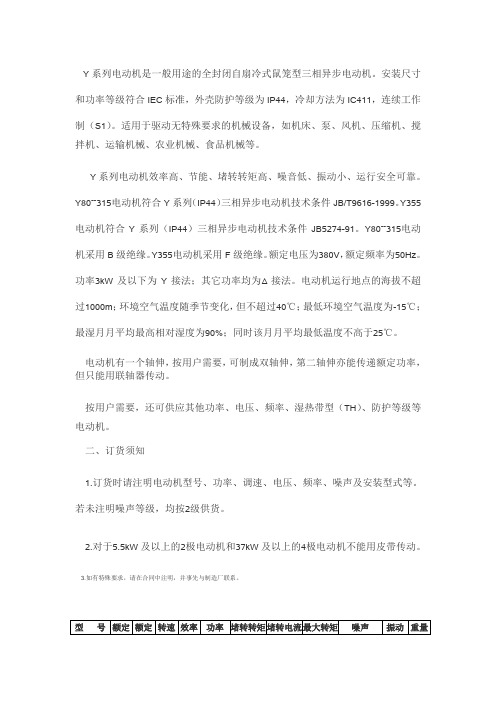

Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

按用户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

二、订货须知1.订货时请注明电动机型号、功率、调速、电压、频率、噪声及安装型式等。

若未注明噪声等级，均按2级供货。

2.对于5.5kW及以上的2极电动机和37kW及以上的4极电动机不能用皮带传动。

3.如有特殊要求，请在合同中注明，并事先与制造厂联系。

型号额定功率额定电流转速效率功率因数堵转转矩堵转电流最大转矩噪声振动速度重量额定转矩额定电流额定转矩1级2级kW A r/min%COSФ倍倍倍dB(A)mm/s kg同步转速3000r/min 2 级Y80M1-20.75 1.8 2830 75.0 0.84 2.2 6.5 2.3 66 71 1.8 17 Y80M2-2 1.1 2.5 2830 77.0 0.86 2.2 7.0 2.3 66 71 1.8 18 Y90S-2 1.5 3.4 2840 78.0 0.85 2.2 7.0 2.3 70 75 1.8 22 Y90L-2 2.2 4.8 2840 80.5 0.86 2.2 7.0 2.3 70 75 1.8 25 Y100L-2 3 6.4 2880 82.0 0.87 2.2 7.0 2.3 74 79 1.8 34 Y112M-2 4 8.2 2890 85.5 0.87 2.2 7.0 2.3 74 79 1.8 45 Y132S1-25.5 11.1 2900 85.5 0.88 2.0 7.0 2.3 78 83 1.8 67 Y132S2-7.5 15 2900 86.2 0.88 2.07.0 2.3 78 83 1.8 722Y160M1-11 21.8 2930 87.2 0.88 2.0 7.0 2.3 82 87 2.8 1152Y160M2-15 29.4 2930 88.2 0.88 2.0 7.0 2.3 82 87 2.8 1252Y160L-218.5 35.5 2930 89.0 0.89 2.0 7.0 2.2 82 87 2.8 145 Y180M-222 42.2 2940 89.0 0.89 2.0 7.0 2.2 87 92 2.8 173 Y200L1-230 56.9 2950 90.0 0.89 2.0 7.0 2.2 90 95 2.8 232 Y200L2-237 69.8 2950 90.5 0.89 2.0 7.0 2.2 90 95 2.8 250 Y225M-245 84 2970 91.5 0.89 2.0 7.0 2.2 90 97 2.8 312 Y250M-255 103 2970 91.5 0.89 2.0 7.0 2.2 92 97 4.5 387 Y280S-275 139 2970 92.0 0.89 2.0 7.0 2.2 94 99 4.5 515 Y280M-290 166 2970 92.5 0.89 2.0 7.0 2.2 94 99 4.5 566 Y315S-2110 203 2980 92.5 0.89 1.8 6.8 2.2 99 104 4.5 922 Y315M-2132 242 2980 93.0 0.89 1.8 6.8 2.2 99 104 4.5 1010 Y315L1-2160 292 2980 93.5 0.89 1.8 6.8 2.2 99 104 4.5 1085 Y315L2-2200 365 2980 93.5 0.89 1.8 6.8 2.2 99 104 4.5 1220Y355M1-220 399 2980 94.2 0.89 1.2 6.9 2.2 109 4.5 1710 2Y355M2-250 447 2985 94.5 0.90 1.2 7.0 2.2 111 4.5 1750 2Y355L1-2280 499 2985 94.7 0.90 1.2 7.1 2.2 111 4.5 1900 Y355L2-2315 560 2985 95.0 0.90 1.2 7.1 2.2 111 4.5 2105同步转速1500r/min 4 级Y80M1-40.55 1.5 1390 73.0 0.76 2.4 6.0 2.3 56 67 1.8 17 Y80M2-40.75 2 1390 74.5 0.76 2.3 6.0 2.3 56 67 1.8 17 Y90S-4 1.1 2.7 1400 78.0 0.78 2.3 6.5 2.3 61 67 1.8 25 Y90L-4 1.5 3.7 1400 79.0 0.79 2.3 6.5 2.3 62 67 1.8 26 Y100L1-42.2 5 1430 81.0 0.82 2.2 7.0 2.3 65 70 1.8 34 Y100L2-4 3 6.8 1430 82.5 0.81 2.2 7.0 2.3 65 70 1.8 35 Y112M-4 4 8.8 1440 84.5 0.82 2.2 7.0 2.3 68 74 1.8 47 Y132S-4 5.5 11.6 1440 85.5 0.84 2.2 7.0 2.3 70 78 1.8 68 Y132M-47.5 15.4 1440 87.0 0.85 2.2 7.0 2.3 71 78 1.8 79 Y160M-411 22.6 1460 88.0 0.84 2.2 7.0 2.3 75 82 1.8 122 Y160L-415 30.3 1460 88.5 0.85 2.2 7.0 2.3 77 82 1.8 142 Y180M-418.5 35.9 1470 91.0 0.86 2.0 7.0 2.2 77 82 1.8 174 Y180L-422 42.5 1470 91.5 0.86 2.0 7.0 2.2 77 82 1.8 192 Y200L-430 56.8 1470 92.2 0.87 2.0 7.0 2.2 79 84 1.8 253 Y225S-437 70.4 1480 91.8 0.87 1.9 7.0 2.2 79 84 1.8 294 Y225M-445 84.2 1480 92.3 0.88 1.9 7.0 2.2 79 84 1.8 327 Y250M-455 103 1480 92.6 0.88 2.0 7.0 2.2 81 86 2.8 381 Y280S-475 140 1480 92.7 0.88 1.9 7.0 2.2 85 90 2.8 535 Y280M-490 164 1480 93.5 0.89 1.9 7.0 2.2 85 90 2.8 634Y315S-4110 201 1480 93.5 0.89 1.8 6.8 2.2 93 98 2.8 912Y315M-4132 240 1480 94.0 0.89 1.8 6.8 2.2 96 101 2.8 1048 Y315L1-4160 289 1480 94.5 0.89 1.8 6.8 2.2 96 101 2.8 1105Y315L2-4200 361 1480 94.5 0.89 1.8 6.8 2.2 96 101 2.8 1260 Y355M1-220 407 1488 94.4 0.87 1.4 6.8 2.2 106 4.5 1690 4Y355M3-250 461 1488 94.7 0.87 1.4 6.8 2.2 108 4.5 1800 4Y355L2-4280 515 1488 94.9 0.87 1.4 6.8 2.2 108 4.5 1945 Y355L3-4315 578 1488 95.2 0.87 1.4 6.9 2.2 108 4.5 1985同步转速1000r/min 6级Y90S-60.75 2.3 910 72.5 0.7 2.0 5.5 2.2 56 65 1.8 21Y90L-6 1.1 3.2 910 73.5 0.7 2.0 5.5 2.2 56 65 1.8 24 Y100L-6 1.5 4 940 77.5 0.7 2.0 6.0 2.2 62 67 1.8 35 Y112M-6 2.2 5.6 940 80.5 0.7 2.0 6.0 2.2 62 67 1.8 45 Y132S-6 3 7.2 960 83.0 0.8 2.0 6.5 2.2 66 71 1.8 66 Y132M1-4 9.4 960 84.0 0.8 2.0 6.5 2.2 66 71 1.8 756Y132M2-5.5 12.6 960 85.3 0.8 2.06.5 2.2 66 71 1.8 856Y160M-67.5 17 970 86.0 0.8 2.0 6.5 2.0 69 75 1.8 116Y160L-611 24.6 970 87.0 0.8 2.0 6.5 2.0 70 75 1.8 139 Y180M-615 31.4 970 89.5 0.8 1.8 6.5 2.0 70 78 1.8 182 Y200L1-6 18.5 37.7 970 89.8 0.8 1.8 6.5 2.0 73 78 1.8 228 Y200L2-622 44.6 980 90.2 0.8 1.8 6.5 2.0 73 78 1.8 246 Y225M-630 59.5 980 90.2 0.9 1.7 6.5 2.0 76 81 1.8 294 Y250M-637 72 980 90.8 0.9 1.8 6.5 2.0 76 81 2.8 395 Y280S-645 85.4 980 92.0 0.9 1.8 6.5 2.0 79 84 2.8 505 Y280M-655 104 980 92.0 0.9 1.8 6.5 2.0 79 84 2.8 56 Y315S-675 141 980 92.8 0.9 1.6 6.5 2.0 87 92 2.8 850 Y315M-690 169 980 93.2 0.9 1.6 6.5 2.0 87 92 2.8 965 Y315L1-6110 206 980 93.5 0.9 1.6 6.5 2.0 87 92 2.8 1028 Y315L2-6132 246 980 93.8 0.9 1.6 6.5 2.0 87 92 2.8 1195Y355M1-160 300 990 94.1 0.9 1.3 6.7 2.0 102 4.5 1590 6Y355M2-185 347 990 94.3 0.9 1.3 6.7 2.0 102 4.5 1665 6Y355M4-200 375 990 94.3 0.9 1.3 6.7 2.0 102 4.5 1725 6Y355L1-6220 411 991 94.5 0.9 1.3 6.7 2.0 102 4.5 1780Y355L3-6250 466 991 94.7 0.9 1.3 6.7 2.0 105 4.5 1865同步转速750r/min 8级Y132S-8 2.2 5.8 710 80.5 0.7 2.0 5.5 2.0 61 66 1.8 66Y132M-8 3 7.7 710 82.0 0.7 2.0 5.5 2.0 61 66 1.8 76 Y160M1-4 9.9 720 84.0 0.7 2.0 6.0 2.0 64 69 1.8 1058Y160M2-5.5 13.3 720 85.0 0.7 2.06.0 2.0 64 69 1.8 1158Y160L-87.5 17.7 720 86.0 0.8 2.0 5.5 2.0 67 69 1.8 140 Y180L-811 24.8 730 87.5 0.8 1.7 6.0 2.0 67 72 1.8 180 Y200L-815 34.1 730 88.0 0.8 1.8 6.0 2.0 70 72 1.8 228 Y225S-818.5 41.3 730 89.5 0.8 1.7 6.0 2.0 70 75 1.8 265 Y225M-822 47.6 730 90.0 0.8 1.8 6.0 2.0 70 75 1.8 296 Y250M-830 63 730 90.5 0.8 1.8 6.0 2.0 73 75 1.8 391 Y280S-837 78.2 740 91.0 0.8 1.8 6.0 2.0 73 78 2.8 500 Y280M-845 93.2 740 91.7 0.8 1.8 6.0 2.0 73 78 2.8 562 Y315S-855 114 740 92.0 0.8 1.6 6.5 2.0 82 87 2.8 875 Y315M-875 152 740 92.5 0.8 1.6 6.5 2.0 82 87 2.8 1008 Y315L1-890 179 740 93.0 0.8 1.6 6.5 2.0 82 87 2.8 1065 Y315L2-8110 218 740 93.3 0.8 1.6 6.3 2.0 82 87 2.8 1195Y355M2-132 264 740 93.8 0.8 1.3 6.3 2.0 99 4.5 1675 8Y355M4-160 319 740 94.0 0.8 1.3 6.3 2.0 99 4.5 1730 8Y355L3-8185 368 742 94.2 0.8 1.3 6.3 2.0 99 4.5 1840 Y355L4-8200 398 743 94.3 0.8 1.3 6.3 2.0 99 4.5 1905同步转速600r/min 10级Y315S-145 101 590 91.5 0.7 1.4 6.0 2.0 82 87 2.8 838Y315M-155 123 590 92.0 0.7 1.4 6.0 2.0 82 87 2.8 960Y315L2-175 164 590 92.5 0.8 1.4 6.0 2.0 82 87 2.8 1180Y355M1-90 191 595 93.0 0.8 1.2 6.0 2.0 96 4.5 162010Y355M2-110 230 595 93.2 0.8 1.2 6.0 2.0 96 4.5 1775 10Y355L1-1132 275 595 93.5 0.8 1.2 6.0 2.0 96 4.5 1880 0直流电动机型号：Z3-95 中的95指的不是中心高。

SEW电机能效等级及型号介绍
SEW-R37 DRS71M4BE1-电机
功率范围
.
电机模块系统
新的DR系列AC电机模块系统是在SEW-EURODRIVE原有的电机系列基础上开发的。

2002年，SEW-EURODRIVE成为世界上第一家成功将压铸铜技术应用于大批量工业产品的企业。

模块化的DR系列电机包括3个能效等级的电机（IE1、IE2和IE3），以及完美的制动概念（同一电机可以选择多至3种不同规格的制动器），以及成本优化的内置编码器（与电机风扇集成一体）。

DR系列电机符合全球所有标准，并已经满足了IEC电机的最新标准。

DR系列电机拥有的优势：一个单一系列可以组合出百万种的驱动产品。

Efficiency class能效等级
模块化制动器
BE制动器的设计是基于非常成功的BM（G）制动器，但在许多方面有进一步发展。

制动器的规格总是与电机规格有着千丝万缕的联系。

以往减少制动扭矩通常是仅仅改变制动弹簧的类型或数量。

DR电机新的BE模块化制动器不再局限于此。

同一电机可以组合2个或3个规格的BE制动器。

DR电机可以与BE制动器完美组合，满足制动扭矩和制动功的要求。

此外，安装在90及以上规格电机上的制动器有特殊的结构。

制动器本身是一个整体，通过摩擦端盖与电机后端盖相连。

因此无需打开电机，制动器可以简单地被拆除，或更换更大或更小的制动器。

制动器组合摘录
内置编码器
内置编码器是DR系列电机的最新设计，避免了安装编码器后电机长度的增加。

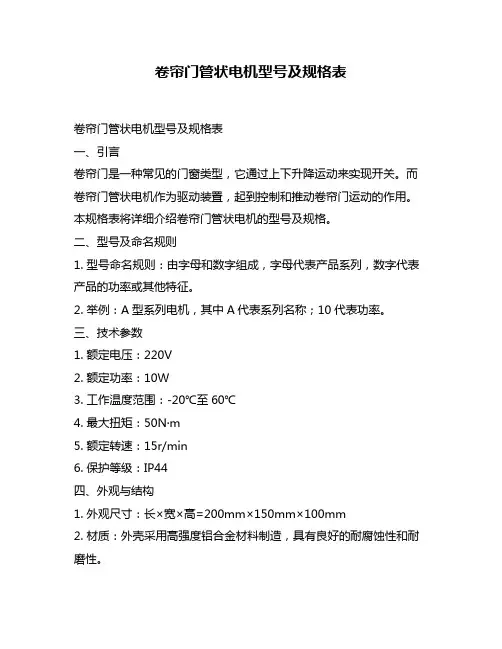

卷帘门管状电机型号及规格表卷帘门管状电机型号及规格表一、引言卷帘门是一种常见的门窗类型，它通过上下升降运动来实现开关。

而卷帘门管状电机作为驱动装置，起到控制和推动卷帘门运动的作用。

本规格表将详细介绍卷帘门管状电机的型号及规格。

二、型号及命名规则1. 型号命名规则：由字母和数字组成，字母代表产品系列，数字代表产品的功率或其他特征。

2. 举例：A型系列电机，其中A代表系列名称；10代表功率。

三、技术参数1. 额定电压：220V2. 额定功率：10W3. 工作温度范围：-20℃至60℃4. 最大扭矩：50N·m5. 额定转速：15r/min6. 保护等级：IP44四、外观与结构1. 外观尺寸：长×宽×高=200mm×150mm×100mm2. 材质：外壳采用高强度铝合金材料制造，具有良好的耐腐蚀性和耐磨性。

3. 结构特点：采用管状设计，便于安装和维修。

五、功能与特点1. 自动控制：卷帘门管状电机可通过遥控或开关控制卷帘门的开关。

2. 安全性能：电机内部配备过载保护装置，一旦超负荷运行，会自动停止工作，保护电机和卷帘门的安全。

3. 静音设计：采用低噪音传动系统，确保运行过程中噪音低于50dB，不会对周围环境造成干扰。

4. 高效节能：卷帘门管状电机具有高效率和节能特性，减少能源消耗。

六、安装要求1. 安装位置：卷帘门管状电机应安装在离地面高度适当的位置，方便操作和维修。

2. 固定方式：电机应固定在坚实的支撑物上，并采用螺栓或其他合适的固定件进行固定。

七、使用注意事项1. 请确保供电电压稳定并符合额定电压要求。

2. 请勿将异物放入卷帘门管状电机内部以免影响正常运行。

3. 禁止在电机工作时进行拆卸和维修，以免发生意外伤害。

八、维护与保养1. 定期清洁：定期清洁卷帘门管状电机的外壳，保持其表面干净。

2. 润滑保养：定期给电机传动部分加注适量润滑油，确保运行顺畅。

Y系列电动机型号大全Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制(S1）。

适用于驱动无特殊要求的机械设备,如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等.Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列(IP44)三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274—91。

Y80～315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为—15℃；最湿月月平均最高相对湿度为90％；同时该月月平均最低温度不高于25℃.电动机有一个轴伸，按用户需要，可制成双轴伸,第二轴伸亦能传递额定功率，但只能用联轴器传动.按用户需要,还可供应其他功率、电压、频率、湿热带型（TH)、防护等级等电动机。

Y355M1—109019159593.00。

81。

2 6.02。

0964。

51620 Y355M2-1011023059593.20.81。

26。

0 2.0964。

51775 Y355L1-1013227559593。

50。

8 1.2 6.0 2.096 4.51880Y2系列三相异步电动机一、概述Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

它是我国九十年代最新产品,其整体水平已达到国外同类产品九十年代初的水平。

该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。

Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。

卷帘门管状电机型号及规格表一、引言随着现代化城市建设的不断发展，卷帘门作为城市建筑中常见的门型之一，其使用和需求也越来越广泛。

为了实现卷帘门的自动化和便捷化操作，卷帘门管状电机应运而生。

本文将详细介绍卷帘门管状电机的型号及规格，并对其应用领域进行探讨。

二、背景卷帘门管状电机是一种专用电机，用于驱动卷帘门的开关，可实现卷帘门的平稳升降。

卷帘门电机的型号和规格对于选择合适的电机至关重要，下文将对常见的卷帘门电机型号及规格进行介绍。

2.1 型号A型号A是一种常见的卷帘门管状电机，具有以下规格： - 额定功率：500W - 额定电压：220V - 转速：1400转/分钟 - 扭矩：3Nm - 防护等级：IP54 - 使用温度范围：-20℃~60℃2.2 型号B型号B是一种高性能的卷帘门电机，具有以下规格： - 额定功率：800W - 额定电压：380V - 转速：1600转/分钟 - 扭矩：5Nm - 防护等级：IP65 - 使用温度范围：-40℃~80℃2.3 型号C型号C是一种小型化的卷帘门电机，适用于窄小的卷帘门，具有以下规格： - 额定功率：200W - 额定电压：220V - 转速：1200转/分钟 - 扭矩：2Nm - 防护等级：IP44 - 使用温度范围：-10℃~50℃三、卷帘门电机的应用领域卷帘门电机广泛应用于商业楼宇、仓库、车库等场所的卷帘门中。

下文将分别介绍卷帘门电机在不同领域的应用。

3.1 商业楼宇商业楼宇通常需要大量的卷帘门来保护商户的财产安全，卷帘门电机的使用可以使卷帘门的开关更加方便，减轻人力负担，并提高安全性。

3.2 仓库仓库作为储存大量货物的场所，安全性至关重要。

卷帘门电机可以实现对仓库入口的自动化控制，提高出入口的安全性，并有效地管理货物的出入。

3.3 车库卷帘门电机在车库中的应用广泛，无论是住宅小区的停车场还是大型商业停车场，卷帘门电机都能够提供稳定的开关控制，方便车辆的进出。

煤矿防爆电机型号及技术参数全文共四篇示例，供读者参考第一篇示例：煤矿防爆电机是在煤矿等易燃易爆场所使用的一种特殊类型的电机，其主要作用是驱动机械设备进行工作，同时具有防爆功能，以保障煤矿生产的安全。

在选择煤矿防爆电机时，需要考虑其型号和技术参数，以确保其符合煤矿防爆电机的使用要求。

一、煤矿防爆电机的型号煤矿防爆电机的型号通常由一串数字和字母组成，其中包含了电机的各项技术参数和特性。

常见的煤矿防爆电机型号有YBJ、YB2J、YBK2J等。

这些型号代表了不同的防爆等级、功率、转速等方面的特性。

1. YBJ型煤矿防爆电机YBJ型煤矿防爆电机是一种较为常见的煤矿防爆电机型号，其防爆等级为ExdI，适用于煤矿等易燃易爆场所。

其功率范围通常在0.55kW 至315kW之间，转速范围在750r/min至3000r/min之间。

YBJ型煤矿防爆电机有良好的防爆性能和稳定的工作性能，广泛应用于煤矿生产中。

YBK2J型煤矿防爆电机是适用于有有严重火灾爆炸危险的煤矿井下采掘工作面或其他易燃易爆环境。

特殊要求下可抵御与煤尘有关的引爆危险，其配置的是隔爆型异步电动机。

能够保证电机在机械失灵时自动停机。

该型电机运转非常平稳，适合在矿井下井当卷揭水抽排运输等方面取得了一定效果。

煤矿防爆电机的技术参数包括功率、转速、防护等级、防爆等级等多个方面的指标，这些指标直接影响了电机的使用性能和安全性。

下面分别介绍几个常见的煤矿防爆电机的技术参数。

1. 功率煤矿防爆电机的功率是其驱动能力的重要指标，通常以千瓦（kW）为单位表示。

功率的大小直接决定了电机能够驱动的机械设备的大小和工作效率。

在选择煤矿防爆电机时，需要根据机械设备的功率需求来确定适用的电机功率。

2. 转速煤矿防爆电机的转速通常以转每分钟（r/min）为单位表示，转速的大小对于机械设备的运转速度和稳定性有着重要影响。

不同的机械设备对于电机的转速要求不同，因此需要根据实际需求选择合适的转速的煤矿防爆电机。
