架空输电线路复习资料

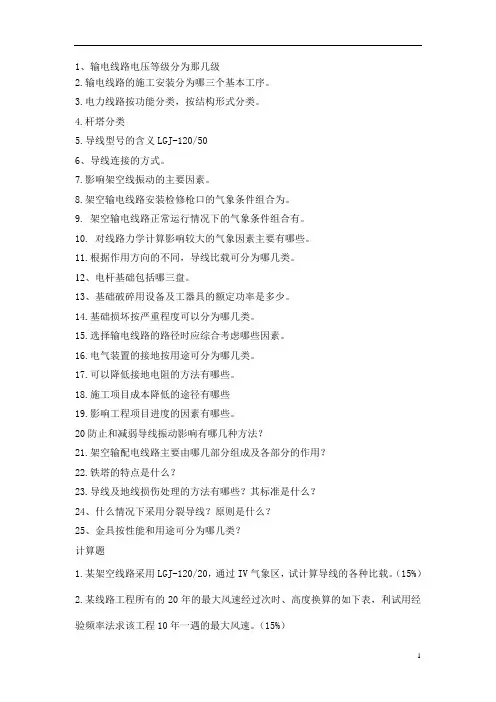

1、输电线路电压等级分为那几级
2.输电线路的施工安装分为哪三个基本工序。

3.电力线路按功能分类，按结构形式分类。

4.杆塔分类
5.导线型号的含义LGJ-120/50
6、导线连接的方式。

7.影响架空线振动的主要因素。

8.架空输电线路安装检修枪口的气象条件组合为。

9. 架空输电线路正常运行情况下的气象条件组合有。

10. 对线路力学计算影响较大的气象因素主要有哪些。

11.根据作用方向的不同，导线比载可分为哪几类。

12、电杆基础包括哪三盘。

13、基础破碎用设备及工器具的额定功率是多少。

14.基础损坏按严重程度可以分为哪几类。

15.选择输电线路的路径时应综合考虑哪些因素。

16.电气装置的接地按用途可分为哪几类。

17.可以降低接地电阻的方法有哪些。

18.施工项目成本降低的途径有哪些
19.影响工程项目进度的因素有哪些。

20防止和减弱导线振动影响有哪几种方法？
21.架空输配电线路主要由哪几部分组成及各部分的作用？
22.铁塔的特点是什么？
23.导线及地线损伤处理的方法有哪些？其标准是什么？
24、什么情况下采用分裂导线？原则是什么？
25、金具按性能和用途可分为哪几类？
计算题
1.某架空线路采用LGJ-120/20，通过IV气象区，试计算导线的各种比载。

（15%）
2.某线路工程所有的20年的最大风速经过次时、高度换算的如下表，利试用经验频率法求该工程10年一遇的最大风速。

（15%）
1。

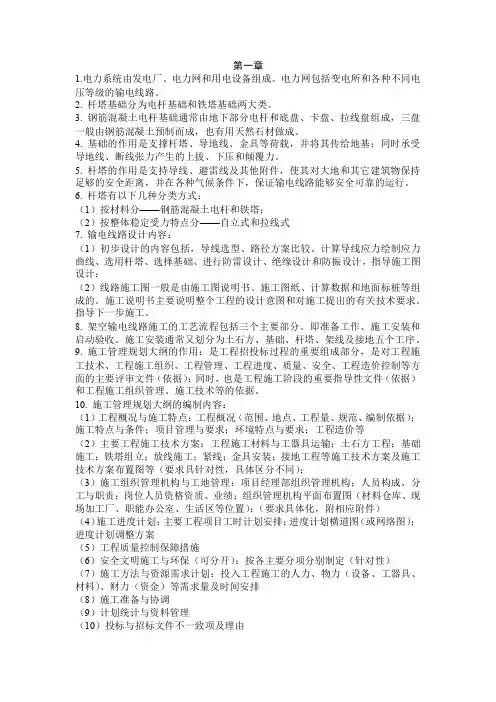

第一章1.电力系统由发电厂、电力网和用电设备组成。

电力网包括变电所和各种不同电压等级的输电线路。

2. 杆塔基础分为电杆基础和铁塔基础两大类。

3. 钢筋混凝土电杆基础通常由地下部分电杆和底盘、卡盘、拉线盘组成，三盘一般由钢筋混凝土预制而成，也有用天然石材做成。

4. 基础的作用是支撑杆塔、导地线、金具等荷载，并将其传给地基；同时承受导地线、断线张力产生的上拔、下压和倾覆力。

5. 杆塔的作用是支持导线、避雷线及其他附件，使其对大地和其它建筑物保持足够的安全距离，并在各种气候条件下，保证输电线路能够安全可靠的运行。

6. 杆塔有以下几种分类方式：（1）按材料分——钢筋混凝土电杆和铁塔；（2）按整体稳定受力特点分——自立式和拉线式7. 输电线路设计内容：（1）初步设计的内容包括，导线选型、路径方案比较、计算导线应力绘制应力曲线、选用杆塔、选择基础、进行防雷设计、绝缘设计和防振设计，指导施工图设计；（2）线路施工图一般是由施工图说明书、施工图纸、计算数据和地面标桩等组成的。

施工说明书主要说明整个工程的设计意图和对施工提出的有关技术要求。

指导下一步施工。

8. 架空输电线路施工的工艺流程包括三个主要部分。

即准备工作、施工安装和启动验收。

施工安装通常又划分为土石方、基础、杆塔、架线及接地五个工序。

9. 施工管理规划大纲的作用：是工程招投标过程的重要组成部分，是对工程施工技术、工程施工组织、工程管理、工程进度、质量、安全、工程造价控制等方面的主要评审文件（依据）；同时，也是工程施工阶段的重要指导性文件（依据）和工程施工组织管理、施工技术等的依据。

10. 施工管理规划大纲的编制内容：（1）工程概况与施工特点：工程概况（范围、地点、工程量、规范、编制依据）；施工特点与条件；项目管理与要求；环境特点与要求；工程造价等（2）主要工程施工技术方案：工程施工材料与工器具运输；土石方工程；基础施工；铁塔组立；放线施工；紧线；金具安装；接地工程等施工技术方案及施工技术方案布置图等（要求具针对性，具体区分不同）；（3）施工组织管理机构与工地管理：项目经理部组织管理机构；人员构成、分工与职责；岗位人员资格资质、业绩；组织管理机构平面布置图（材料仓库、现场加工厂、职能办公室、生活区等位置）；（要求具体化，附相应附件）（4）施工进度计划：主要工程项目工时计划安排；进度计划横道图（或网络图）；进度计划调整方案（5）工程质量控制保障措施（6）安全文明施工与环保（可分开）：按各主要分项分别制定（针对性）（7）施工方法与资源需求计划：投入工程施工的人力、物力（设备、工器具、材料）、财力（资金）等需求量及时间安排（8）施工准备与协调（9）计划统计与资料管理（10）投标与招标文件不一致项及理由（11）主要技术经济指标（12）附图：进度计划横道图（或网络图）；组织管理机构平面布置图；施工技术方案布置图若干。

输电线路考试常考试题（白菜编辑）1、输电线路的任务就是输送电能,并联络发电厂、变电站使之并列运行，实现电力系统联网。

电力线路分为输电线路和配电线路。

由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路称为输电线路，由电力负荷中心向各个电力用户分配电能的线路称为配电线路。

2、输电线路分类按电压等级分为高压、超高压和特高压线路。

5~220KV线路为高压线路（HV），330~750KV的线路为超高压线路（EHV）750KV的是特高压线路。

输电线路按输送电流的性质分为交流线路和直流线路。

3、目前我国输电线路的电压等级有:35、（66）、110、（154）、220、330、500、750、1000KV。

4、JL/GlB-500-45/7表示由45根，硬铝线和7根B级镀层普通强度镀锌钢线绞成的钢芯铝绞线，其中硬铝线的面积为500平方毫米。

5、导线换位的实现方式主要有直线杆塔换位，耐张杆塔换位，悬空换位三种。

?6、由收集来的非设计高度的4次定时2min平均年最大风速得到最大设计风速，一般应经过风速的次时换算，风速的高度换算和风速的重现期计算三个步骤。

7、按“110-500kV架空送电线路设计技术规程（DL/T5092-1999）”的规定，导线的设计安全系数不小于2.5，悬挂点的安全系数不小于2.25，校验稀有风速和稀有覆冰气象时，导线应力不大于综合拉断力的60％，悬挂点的应力不大于综合拉断力的66％，地线的安全系数宜大于导线的设计安全系数。

8、外过有风气象用于校验悬垂串风偏后的电气间距，外过无风气象用于校验架空地线对档距中央导线的保护。

9、不论何种架空线、何种气象条件，只要比值σ0/γ 相同，档内架空线悬挂曲线形状就相同。

10、已知某档档距为l，高差为h，架空线的悬挂曲线长度为L，则相同条件下等高悬点架空线的悬挂曲线长度Lh=0=根号下（L方--h方）。

11、某耐张段架空线的百米弧垂f100=1.2m，该耐张段中300m档距的弧垂为f=f100(L/100)2=10.8m。

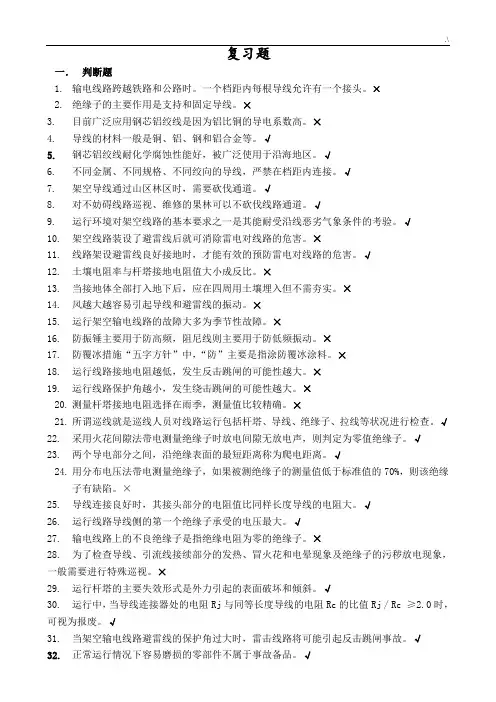

复习题一．判断题1.输电线路跨越铁路和公路时。

一个档距内每根导线允许有一个接头。

×2.绝缘子的主要作用是支持和固定导线。

×3.目前广泛应用钢芯铝绞线是因为铝比铜的导电系数高。

×4.导线的材料一般是铜、铝、钢和铝合金等。

√5.钢芯铝绞线耐化学腐蚀性能好，被广泛使用于沿海地区。

√6.不同金属、不同规格、不同绞向的导线，严禁在档距内连接。

√7.架空导线通过山区林区时，需要砍伐通道。

√8.对不妨碍线路巡视、维修的果林可以不砍伐线路通道。

√9.运行环境对架空线路的基本要求之一是其能耐受沿线恶劣气象条件的考验。

√10.架空线路装设了避雷线后就可消除雷电对线路的危害。

×11.线路架设避雷线良好接地时，才能有效的预防雷电对线路的危害。

√12.土壤电阻率与杆塔接地电阻值大小成反比。

×13.当接地体全部打入地下后，应在四周用土壤埋入但不需夯实。

×14.风越大越容易引起导线和避雷线的振动。

×15.运行架空输电线路的故障大多为季节性故障。

×16.防振锤主要用于防高频，阻尼线则主要用于防低频振动。

×17.防覆冰措施“五字方针”中，“防”主要是指涂防覆冰涂料。

×18.运行线路接地电阻越低，发生反击跳闸的可能性越大。

×19.运行线路保护角越小，发生绕击跳闸的可能性越大。

×20.测量杆塔接地电阻选择在雨季，测量值比较精确。

×21.所谓巡线就是巡线人员对线路运行包括杆塔、导线、绝缘子、拉线等状况进行检查。

√22.采用火花间隙法带电测量绝缘子时放电间隙无放电声，则判定为零值绝缘子。

√23.两个导电部分之间，沿绝缘表面的最短距离称为爬电距离。

√24.用分布电压法带电测量绝缘子，如果被测绝缘子的测量值低于标准值的70%，则该绝缘子有缺陷。

×25.导线连接良好时，其接头部分的电阻值比同样长度导线的电阻大。

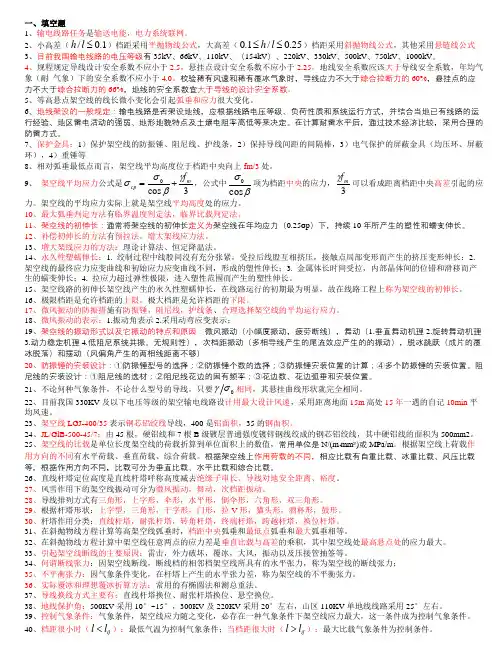

一、填空题1、输电线路任务是输送电能，电力系统联网。

2、小高差（1.0/≤l h ）档距采用平抛物线公式，大高差（25.0/1.0≤≤l h ）档距采用斜抛物线公式，其他采用悬链线公式3、目前我国输电线路的电压等级有35kV 、66kV 、110kV 、（154kV ）、220kV 、330kV 、500kV 、750kV 、1000kV 。

4、规程规定导线设计安全系数不应小于2.5，悬挂点设计安全系数不应小于2.25，地线安全系数应该大于导线安全系数，年均气象（耐 气象）下的安全系数不应小于4.0。

校验稀有风速和稀有覆冰气象时，导线应力不大于综合拉断力的60%，悬挂点的应力不大于综合拉断力的66%，地线的安全系数宜大于导线的设计安全系数。

5、等高悬点架空线的线长微小变化会引起弧垂和应力很大变化。

6、地线架设的一般规定：输电线路是否架设地线，应根据线路电压等级、负荷性质和系统运行方式，并结合当地已有线路的运行经验、地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等来决定。

在计算耐雷水平后，通过技术经济比较，采用合理的防雷方式。

7、保护金具：1）保护架空线的防振锤、阻尼线、护线条，2）保持导线间距的间隔棒，3）电气保护的屏蔽金具（均压环、屏蔽环），4）重锤等8、相对弧垂最低点而言，架空线平均高度位于档距中央向上fm/3处。

9、 架空线平均应力公式是3cos 0mcp f γβσσ+=，公式中βσcos 0项为档距中央的应力，3mf γ可以看成距离档距中央高差引起的应力。

架空线的平均应力实际上就是架空线平均高度处的应力。

10、最大弧垂判定方法有临界温度判定法，临界比载判定法。

11、架空线的初伸长：通常将架空线的初伸长定义为架空线在年均应力（0.25σp ）下，持续10年所产生的塑性和蠕变伸长。

12、补偿初伸长的方法有预拉法，增大架线应力法。

13、增大架线应力的方法：理论计算法、恒定降温法。

14、永久性塑蠕伸长：1. 绞制过程中线股间没有充分张紧，受拉后线股互相挤压，接触点局部变形而产生的挤压变形伸长；2. 架空线的最终应力应变曲线和初始应力应变曲线不同，形成的塑性伸长；3. 金属体长时间受拉，内部晶体间的位错和滑移而产生的蠕变伸长；4. 拉应力超过弹性极限，进入塑性范围而产生的塑性伸长。

.求[例2-2]中沈阳地区50年一遇的30m 高度的最大设计风速是多少？ 【解】（1）计算样本中的48个年最大风速的均值ν和标准差S 分别为：)/(9375.184890911s m v n n i i ===∑=ν)/(3402.41483525.885)(1112s m v v n S n i i =-=--=∑= （2）进行重现期的概率计算，由于风速个数48=n ，查表2-7并进行线性插值，得到修正系数C 1、C 2为：15714.1)4548(455015185.116066.115185.11=-⨯--+=C54764.0)4548(455054630.054853.054630.02=-⨯--+=C分布的尺度参数a 和位置参数b 为：1)/(26661.03402.415714.11-===s m S C a )/(8834.1626661.054764.09375.182s m a C v b =-=-=重现期R=50年20m 高度的年最大风速为：)/(519.31)15050ln(ln 2661.018834.16)1ln(ln 150s m R R a b v =⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡--= （3）进行高度换算，B 类地区，故0.1,16.0==βz ，则067025.1)2030(0.1)(16.0=⨯==z h h 仪设计βα 所以，30m 设计高度处50年重现期的年最大风速为：)/(632.33519.31067025.15050s m v v m =⨯==α第三章 6.试计算LGJ-150/35钢芯铝绞线的弹性系数、温度线膨胀系数和计算拉断力，并与查表值进行比较（以相对误差表示）。

【解】：查附录A 得35/150-LGJ （根数30/7）可知： 铝部截面积226.147mm A a =， 直径mm d a 5.2=；钢部截面积236.34mm A s =， 直径mm d s 5.2=；计算截面积262.181mm A =， 导线外径25.17mm d =， 计算拉断力[]N T j 65020=。

《输电线路结构与基础》复习思考题一、单项选择题单项选择题答案 110KV 电压等级的导线对地面的最小垂直距离不应小于 （ ） A ．5m B ．6m C ．7mD ．8mA按规程规定，导线悬挂点应力可较最低点应力高（ ） A ．5％ B ．8％ C ．10％D ．15％C当导线的应力增大时，下列哪种情况正确（ ） A ．弧垂增大 B ．弧垂变小 C ．档距变小D ．档距增大B当邻档断线校验本档导线对跨越物的距离时,计算用气象条件是（ ） A ．雷过电压,无风 B ．最高气温, 无风 C ．覆冰,无风D ．年平均气温,无风A导线上任一点的水平应力与导线最低的应力之间相比（ ） A ．相等 B ．大于 C ．小于D ．无法判定A导线振动时产生最大半波长的气象条件是（ ） A ．最大风速 B ．最低气温 C ．最高气温D ．年平均气温B对导线悬挂点应力进行校验时，应选用（ ） A ．最大应力气象条件 B ．最大风速气象条件 C ．覆冰气象条件D ．最低气温气象条件A对已知的下列比载中，在制作模板曲线时应采用（ ） A ．6g B ．2g C ．4gD ．3gD计算传递给杆塔的水平荷载，在有冰时应采用下列哪个公式（ ） A ．4h P=g S l B ．5h P=g S l C ．6h P=g S lD ．1h P=g S lB计算导线及避雷线的风荷载时,所使用的档距为（ ） A ．水平档距 B ．垂直档距 C ．标准档距D ．代表档距A计算断线张力时，认为剩余几档后导线的张力衰减很小（ ） A ．剩余二档 B ．剩余三档 C ．剩余四档D ．剩余五档D计算断线张力时的衰减系数取值为（ ） A ．1α< B ．1α>C ． 1α=D ．无法判定A计算杆塔受到的上拔力时，所使用的档距为（ ） A ．标准档距 B ．垂直档距 C ．水平档距D ．计算档距B计算用(组合)气象条件的确定,主要是考虑（ ） A ．计算方便 B ．自然气象规律 C ．适合线路结构D ．综合因素分析D进行导线风偏校验时，应选用的气象条件是（ ） A ．最低气温 B ．最大风速 C ．最高气温D ．年平均气温B进行杆塔倒拔校验时,应选择耐张段内 （ ） A ．处于高处的杆塔 B ．处于低处的杆塔 C ．水平档距小的杆塔D ．耐张杆塔B连续档的代表档距是指 （ ） A ．计算杆塔荷载的等值档距 B ．判别控制条件的判据 C ．连续档的平均档距D ．把连续档换算成等值孤立档的等值档距D设A 拦有效临界档距为CAB 180m l =,则（ ）A ．A 条件不是控制条件B ．当>180m l时,A 条件是控制条件C ．A 条件恒是控制条件D ．当180m l ≤时,A 条件是控制条件D悬挂点等高时，计算导线任一点的应力公式为（ ） A ． 0X fg σσ=+ B ． 0X X f g σσ=+C ．0X L g σσ=+D ．0x X L g σσ=+A引起导线可能振动的最小风速值是（ ） A ．0.5 m/S B ．3.m/S C ．5m/SD ．10m/SA 引起导线线长变化的主要因素是（ ） A ．应力与比载B ．应力与档距C ．应力与温度D ．档距与温度C用于排列杆塔位置所制作的曲线称为（ ） A ．安装曲线 B ．模板曲线 C ．应力弧垂曲线D ．机械特性曲线B用于校验杆塔塔头间隙的气象条件一定包括有（ ） A ．年平均气温 B ．最高气温 C ．最低气温D ．外过电压D与杆塔的经济呼称高相对应的档距称为（ ） A ．代表档距 B ．临界档距 C ．标准档距D ．控制档距C在计算出的全部临界档距中,有效临界档距最多不会超过（ ） A ．1个 B ．2个 C ．3个D ．4个C在计算作用于杆塔上的垂直荷载时，应采用下列哪种比载（ ） A ．2g B ．3g C ．4gD ．6gB在计算作用于杆塔上的水平荷载时，应采用下列哪种比载（ ） A ．1g B ．2g C ．3gD ．4gD在连续档导线力学近似计算时假设（ ）A ．各档档距大小相同B ．悬垂绝缘子串的水平偏移为零C ．导线荷载均匀分布D ．气象条件变化后各档导线应力仍相等D在年平均气温气象条件下，导线所承受的比载是（ ） A ．1g B ．4g C ．5gD ．7gA在判断导线的控制条件时,所使用的档距是（ ） A ．控制档距 B ．临界档距 C ．允许档距D ．代表档距B 在外过电压气象条件下，导线所承受的比载是（ ） A ．1g B ．3gC ．4gD ．5gA在无冰时传递给杆塔水平荷载的计算式为 （ ） A ．4h P g S l = B ．5h Pg S l =C ．1h P g S l =D ．7h P g S l =A在下列档距中,哪一种档距随气象条件变化而变化 （ ） A ．水平档距 B ．垂直档距 C ．代表档距D ．计算档距B在下列哪种计算结果下存在有效临界档距（ ） A ．临界档距为任一实数 B ．临界档距等于零 C ．临界档距小于零D ．临界档距为虚数A在最高气温气象条件下，导线所承受的比载是（ ） A ．1gB ．4gAC ．6gC ．6g在较小的代表档距耐张段,其最大应力可能条件是 A.年平均气温气象条件 B.最低气温气象条件 C.覆冰气象条件D.最大风速气象条件B在下列气象条件中,使导线产生最大弧垂的可能气象条件为 A.覆冰 B.最低气温 C.最高气温D.A 或CD用于架设导线所制作的曲线称为 A.模板曲线 B.安装曲线 C.应力弧垂曲线D.机械特性曲线B.在进行连续档的导线应力计算时, 应采用的档距是 A.标准档距 B.临界档距 C.代表档距 D.控制档距 C在下列的比载中,哪一个是用于代表外过电压气象条件的比载 A.1g B.3g C.6gD.7gA在下列比载中，哪一个表示导线无冰有风时的综合比载（ ）。

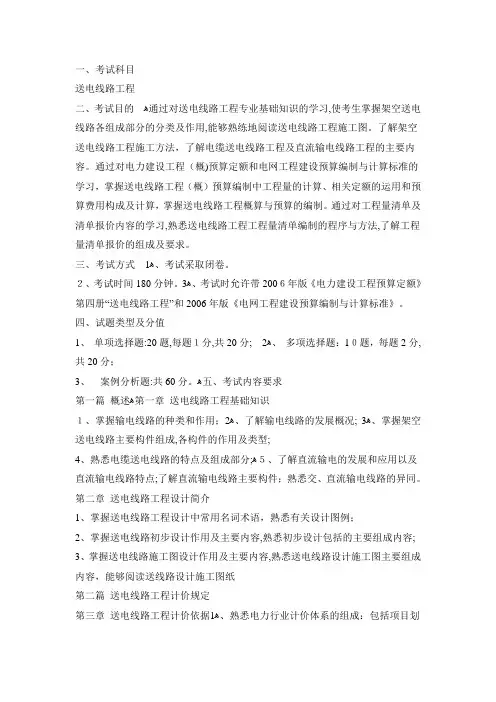

一、考试科目送电线路工程二、考试目的ﻫ通过对送电线路工程专业基础知识的学习,使考生掌握架空送电线路各组成部分的分类及作用,能够熟练地阅读送电线路工程施工图。

了解架空送电线路工程施工方法，了解电缆送电线路工程及直流输电线路工程的主要内容。

通过对电力建设工程（概)预算定额和电网工程建设预算编制与计算标准的学习，掌握送电线路工程（概）预算编制中工程量的计算、相关定额的运用和预算费用构成及计算，掌握送电线路工程概算与预算的编制。

通过对工程量清单及清单报价内容的学习,熟悉送电线路工程工程量清单编制的程序与方法,了解工程量清单报价的组成及要求。

三、考试方式ﻫ1、考试采取闭卷。

２、考试时间180分钟。

ﻫ3、考试时允许带200６年版《电力建设工程预算定额》第四册“送电线路工程”和2006年版《电网工程建设预算编制与计算标准》。

四、试题类型及分值1、单项选择题:20题,每题１分,共20分;ﻫ2、多项选择题：1０题，每题2分,共20分；3、案例分析题:共60分。

ﻫ五、考试内容要求第一篇概述ﻫ第一章送电线路工程基础知识１、掌握输电线路的种类和作用；ﻫ2、了解输电线路的发展概况; ﻫ3、掌握架空送电线路主要构件组成,各构件的作用及类型;4、熟悉电缆送电线路的特点及组成部分;ﻫ５、了解直流输电的发展和应用以及直流输电线路特点;了解直流输电线路主要构件；熟悉交、直流输电线路的异同。

第二章送电线路工程设计简介1、掌握送电线路工程设计中常用名词术语，熟悉有关设计图例；2、掌握送电线路初步设计作用及主要内容,熟悉初步设计包括的主要组成内容;3、掌握送电线路施工图设计作用及主要内容,熟悉送电线路设计施工图主要组成内容，能够阅读送线路设计施工图纸第二篇送电线路工程计价规定第三章送电线路工程计价依据ﻫ1、熟悉电力行业计价体系的组成：包括项目划分体系、计价标准体系、消耗量定额体系、信息发布体系及各体系之间的关系；ﻫ2、掌握送电线路工程计价依据组成及主要内容;ﻫ3、熟悉送电线路工程项目划分概念及项目划分办法的使用;ﻫ4、掌握送电线路工程费用的构成及计算标准,包括安装工程费、设备购置费、其他费用等组成及计算程序的应用。

输电线路试题31、线路安装和检修情况下的气象组合：安装气象：风速10m/s,无冰，最低气温月的平均气温。

带电作业：风速10m/s,无冰，气温+15度，用于带电作业的间距效验。

32、雷电过电压气象组合：外过有风：温度15度，相应风速，无冰气象用于校验悬垂串风偏后的电气间距。

外过无风：温度15度，无风无冰气象用于校验架空地线对档距中央导线的保护。

33、操作过电压气象组合：平均气温，无冰，0.5倍的最大风速。

34、架空线的的比载及分类：根据架空线上作用荷载的不同，相应比载有自重比载、冰重比载、风压比载等，根据作用方向的不同，比载可分为垂直比载、水平比载和综合比载。

35、线长的微小变化将引起弧垂和应力的很大变化。

36、架空线的平均高度是指架空线上各点相对弧垂最低点的高度差对于档距的平均值，其大小等于架空线上各点与最低点间的高差沿档距的积分被档距除得的商。

35、架空线的平均应力是指架空线上各点的应力沿线长的积分对于线长的平均值。

36、架空线路的初伸长架空线产生的永久性塑蠕伸长，在线路运行的初期最为明显，股在线路工程上称为架空线的初伸长。

组成部分：1. 绞制过程中线股间没有充分张紧，受拉后线股互相挤压，接触点局部变形而产生的挤压变形伸长；2. 架空线的最终应力应变曲线和初始应力应变曲线不同，形成的塑性伸长；3. 金属体长时间受拉，内部晶体间的位错和滑移而产生的蠕变伸长；4. 拉应力超过弹性极限，进入塑性范围而产生的塑性伸长。

作用：架空线路的初伸长使档内线长增加，弧垂增大，使架空线路对地或跨越物的安全距离减小而造成事故。

所以在设计时必须考虑架空线初伸长的影响.37、补偿初伸长的方法有：1预拉法2增大架线应力法。

38、水平档距：杆塔线夹处受到水平荷载时与水平风压比载的关系，等于杆塔两侧斜档距之和的一半。

39、过牵引概念，如何计算过牵引长度，过牵引长度的组成：由于紧线滑轮低于挂线孔一定距离，而耐张串重量大，在挂线过程中又不可能全部绷直达到设计长度，因此在挂线（是为挂耐张串）时，就需要将耐张串尾部的连接金具拉过头一些才能挂得上，这种现象称为架空线的过牵引。

复习题1.绘制一个输电线路耐张段示意图、输电线路施工工艺流程图，简述工艺流程。

图1 输电线路耐张段图2 输电线路施工的工艺流程架空输电线路施工的工艺流程（图2）包括三个主要部分。

即准备工作、施工安装和起动验收。

施工安装通常又划分为土方、基础、杆塔、架线及接地五个工序。

实际上程序之间不可避免会出现交叉、反复和调整的过程。

1. 准备工作主要根据设计单位提供的线路施工图做好施工组织设计。

为此应对现场进行必要的全面调查，了解全体工程情况，拟定切实可行的有效施工方案。

现场调查包括运输道路，沿线食宿生活及工程用水、砂石、水泥供应、重要跨越、物力情况等。

除此还要根据施工图选运杆塔定货，采购各种导线、绝缘子等器材并作验收测定。

2. 施工安装（1）基础施工。

在完成复测分坑准备后，就可按地质条件及杆塔明细表确定基础开挖方式和拟定基础施工方法，如人力开挖、爆扩成坑，现浇杆塔基础、预制基础等。

基础工程（包括地基、基础）的投资约占线路本体投资的15～30%；工期约占施工总工期的30～50%，且为隐蔽工程，施工质量的好坏对输电线路的长期安全运行有着重要的意义。

因此，必须切实做到精心施工，确保工程质量。

（2）杆塔施工。

杆塔施工是输电线路中的一道重要工序。

通常情况下，杆塔工程投资约占整个输电线路本体投资的20～35%（最高达50～60%）；用工量（耗用工日）约占全工程总用工量的25～35%；工期约占施工期的30～40%。

杆塔施工的任务是将杆塔组立于基础之上，并牢固地用基础连接，用来支承架空导地线。

（3）架线施工。

架线施工是架空输电线路施工安装的主要工序。

它的任务是将架空导地线，按设计要求的架线应力（弛度）架设于已组立好的杆塔上。

按照施工流程可分为：①障碍的消除；②搭设越线架；③挂悬垂绝缘子串和放线滑车；④放线；⑤紧线与观测弛度；⑥附件安装；⑦导地线的连接。

（4）接地安装。

接地安装是输电线路不可缺少的部分。

无论深埋电极或地表下幅射，都安排在杆塔组立完后，进行接地装置联接。

架空输电线路基础知识概述输电线路是联系发电⼚、变电所与⽤电设备的⼀种传送电能的装置，它分架空线路和电缆线路两种。

⾼压输电线路是电⼒⼯业的⼤动脉，是电⼒系统的重要组成部分。

本次主要介绍架空输电线路。

电⼒线路有输（送）电线路和配电线路之分。

由发电⼚向电⼒负荷中⼼输送电能的线路以及电⼒系统之间的联络线路称为输（送）电线路，由电⼒负荷中⼼向各个电⼒⽤户分配电能的线路称为配电线路。

电⼒线路按电压等级分为低压、⾼压、超⾼压和特超⾼压线路。

电压等级在1kV以下的是低压线路，10kV及以上的是⾼压线路，500kV及以上的是超⾼压线路，750kV 及以上的是特⾼压线路。

输电线路按线路架设材料不同分为架空输电线路和电缆输电线路。

输电线路按电流的性质分为交流和直流线路。

架空输电线路按杆塔上的回路数⽬分为单回路、双回路和多回路线路。

1. 架空输电线路的主要设备架空输电线路主要由导线、避雷线、绝缘⼦、⾦具、杆塔、基础以及接地装置等部分组成。

1.1导线其功能主要是输送电能。

线路导线应具有良好的导电性能，导线是架设在杆塔上，长期处于野外，承受各种⽓象条件和各种荷载，因此对导线除要求导电性能好外，还要求具有较⾼的机械强度、耐震性能，⼀定的耐化学腐蚀能⼒，且价格经济合理。

任何导线故障，均能引起或发展为断线事故。

线路导线⽬前常采⽤钢芯铝绞线、铝包钢芯铝绞线、钢芯铝合⾦绞线、防腐钢芯铝绞线。

1.1.1 钢芯铝绞线国产钢芯铝绞线的标准先后有（D）57－1962、JB·649－1965、GB1179－1974、GB1179-1983《铝绞线及钢芯铝绞线》、GB/T1179－1999《圆线同⼼绞架空导线》（等同于IEC6089－1991）和GB/T1179－2008《圆线同⼼绞架空导线》五种。
