计算机通信网实验指导集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）第2章典型实验第2章典型实验目录2.1.Windows网络实验实验1 Windows_网卡配置实验【实验目的】掌握Windows计算机网卡的设置【实验器材】四台安装Windows系统的计算机, 一台集线器，网线【实验组网图】图2.1.【实验任务】1．配置所有PC的IP地址；2．搭建实验的基本环境，看PC相互之间是否能ping通，记录ping完后的结果。
【实验报告】1．根据【实验任务】撰写实验报告2．说出在图形界面配置网卡的方法【实验指导】1．配置机器的IP地址网络中的每一台计算机必须具有一个IP地址，这样网络中的其他计算机才能够访问本台计算机。
计算机的IP地址可以通过手工配置，也可以通过网络中的DHCP服务器自动获得。
DHCP服务器获取IP地址的详细方法请参考DHCP测试文档，本部分只是介绍手工配置计算机的IP地址。
1.1网络连接对话框在桌面上找到网上邻居图标，右键点击，弹出快捷菜单（如下图）图2.2.在上图中点击属性，弹出网络连接对话框（如下图）图2.3.1.2打开本地连接属性对话框在上图中右键点击本地连接图标（如下图）图2.4.在上图中通过点击弹出的快捷菜单中的属性，（或者通过左键双击图2.101中的本地连接图标也可以通过点击图2.102中快捷菜单中的状态属性，得到本地连接状态图2.103，然后通过点击图2.104中的属性），弹出本地连接属性对话框图2.5.图2.6.1.3 打开Internet协议（TCP/IP）属性对话框对图2.104可以通过左键双击Internet协议（TCP/IP）或者通过左键选中，然后左键点击属性（R）按钮，进入Internet协议（TCP/IP）属性对话框（图2.105）。
图2.7.在上图中选中单选按钮（使用下面的IP地址（S））就可以配置计算机的IP地址（I），子网掩码（U），和默认网关（D）了。
一、实习目的随着信息技术的飞速发展，计算机通信网已成为现代社会不可或缺的基础设施。
为了更好地理解计算机网络的基本原理、技术和应用，提高实际操作能力，本次实训旨在通过理论学习和实践操作，使学生掌握计算机网络的基本知识，熟悉网络设备的配置和管理，增强解决实际网络问题的能力。
二、实习时间2023年X月X日至2023年X月X日三、实习地点XX大学计算机实验室四、实习内容1. 计算机网络基本概念与体系结构2. 网络设备配置与管理3. TCP/IP协议栈及其应用4. 网络安全与防火墙技术5. 无线局域网技术6. 网络故障诊断与排除五、实习过程1. 理论学习在实习初期，我们系统地学习了计算机网络的基本概念、体系结构、网络设备配置与管理等相关理论知识。
通过查阅资料、课堂讲解等方式，对网络协议、网络拓扑、网络设备、网络互联等基本概念有了较为深入的了解。
2. 实践操作（1）网络设备配置与管理在掌握了网络设备配置与管理的基本理论后，我们开始进行实际操作。
以交换机为例，我们学习了如何配置交换机的VLAN、端口镜像、链路聚合等功能。
通过实际操作，我们熟悉了交换机的Web界面和命令行界面，掌握了交换机的配置和管理方法。
（2）TCP/IP协议栈及其应用为了更好地理解TCP/IP协议栈，我们进行了实际操作，包括IP地址分配、子网划分、路由配置等。
通过实验，我们掌握了TCP/IP协议栈的工作原理，了解了网络层、传输层、应用层等各个层次的作用。
（3）网络安全与防火墙技术网络安全是计算机网络的重要环节。
我们学习了防火墙的基本原理，了解了各种安全策略，如访问控制、入侵检测等。
通过实验，我们学会了如何配置防火墙，实现网络安全防护。
（4）无线局域网技术无线局域网技术在现代生活中应用广泛。
我们学习了无线局域网的基本原理，掌握了无线接入点的配置和管理方法。
通过实验，我们熟悉了无线局域网的搭建和调试。
（5）网络故障诊断与排除网络故障诊断与排除是网络管理员必备的技能。

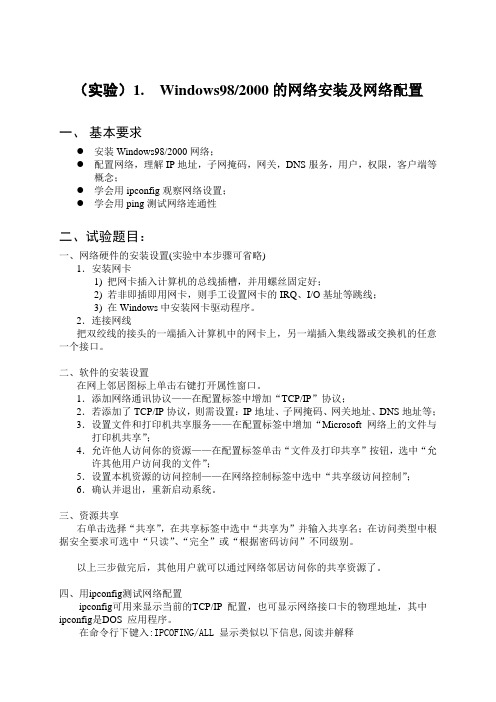

（实验）1. Windows98/2000的网络安装及网络配置一、基本要求●安装Windows98/2000网络；●配置网络，理解IP地址，子网掩码，网关，DNS服务，用户，权限，客户端等概念；●学会用ipconfig观察网络设置；●学会用ping测试网络连通性二、试验题目：一、网络硬件的安装设置(实验中本步骤可省略)1．安装网卡1) 把网卡插入计算机的总线插槽，并用螺丝固定好；2) 若非即插即用网卡，则手工设置网卡的IRQ、I/O基址等跳线；3) 在Windows中安装网卡驱动程序。
2．连接网线把双绞线的接头的一端插入计算机中的网卡上，另一端插入集线器或交换机的任意一个接口。
二、软件的安装设置在网上邻居图标上单击右键打开属性窗口。
1．添加网络通讯协议——在配置标签中增加“TCP/IP”协议；2．若添加了TCP/IP协议，则需设置：IP地址、子网掩码、网关地址、DNS地址等；3．设置文件和打印机共享服务——在配置标签中增加“Microsoft 网络上的文件与打印机共享”；4．允许他人访问你的资源——在配置标签单击“文件及打印共享”按钮，选中“允许其他用户访问我的文件”；5．设置本机资源的访问控制——在网络控制标签中选中“共享级访问控制”；6．确认并退出，重新启动系统。
三、资源共享右单击选择“共享”，在共享标签中选中“共享为”并输入共享名；在访问类型中根据安全要求可选中“只读”、“完全”或“根据密码访问”不同级别。
以上三步做完后，其他用户就可以通过网络邻居访问你的共享资源了。
四、用ipconfig测试网络配置ipconfig可用来显示当前的TCP/IP 配置，也可显示网络接口卡的物理地址，其中ipconfig是DOS 应用程序。
在命令行下键入:IPCOFING/ALL 显示类似以下信息,阅读并解释五、用Ping命令测试网络连通性ping命令实际是通过ICMP协议来测试网络的连接情况的；即将数据发送到另一台主机，并要求在应答中返回这个数据，以确定连接的情况；所以用ping命令可以确定本地主机是否能和另一台主机通信。
《计算机网络与通信设计》实验报告计算机网络与通信设计实验报告
实验目的
本实验的主要目的是设计和实现一个基于计算机网络的通信系统。
通过该实验，我们将研究和掌握计算机网络的基本概念和通信协议，并能够设计和实现一个简单的通信系统。
实验内容
本实验采用以下步骤进行设计和实现：
1. 确定通信系统的目标和需求，例如传输速率、可靠性等。
2. 设计和实现网络拓扑结构，包括计算机的连接方式和布局。
3. 配置和设置网络设备，如路由器、交换机等。
4. 实现通信协议，例如TCP/IP协议栈。
5. 开发通信系统的应用程序，例如聊天程序或文件传输程序。
6. 进行系统测试和性能优化。
实验结果
经过实验，我们成功设计和实现了一个基于计算机网络的通信系统。
该系统能够满足设定的传输速率和可靠性要求，并能够进行可靠的数据传输和通信。
实验总结
通过本次实验，我们深入了解了计算机网络的基本原理和通信协议。
我们学会了如何设计和实现一个简单的通信系统，并了解了实际应用中的网络配置和性能优化技巧。
这次实验不仅增强了我们的实践能力，也提高了我们的团队合作能力。
在实验过程中，我们通过共同努力克服了各种困难，并取得了良好的实验结果。
参考资料
- 《计算机网络与通信设计实验教程》
- 计算机网络与通信设计相关文献和资料。
《计算机网络与通信》实验指导书学生姓名：学号：专业班级：13自动化实验日期：2016.03.01实验成绩：______________________广东工业大学自动化学院2015年10月实验一实验项目名称：TCP/IP实用程序的使用实验项目性质：普通实验所属课程名称：计算机网络与通信实验计划学时：2学时一、实验目的1.使用Ping实用程序来测试计算机上的TCP/IP配置及测试本计算机与计算机的连接性能，能确保可以在网络上通信；2.使用Ipconfig实用程序来验证计算机上的TCP/IP配置选项，包括MAC地址、IP地址、子网掩码和缺省网关等多项配置信息。
二、实验内容和要求TCP/IP实用程序的使用：掌握在命令行模式下测试计算机TCP/IP配置及连通性的方法；掌握在命令行模式下获得验证计算机上的TCP/IP配置选项，包括MAC地址、IP地址、子网掩码和缺省网关等多项配置信息的方法。
三、实验主要仪器设备和材料局域网及联网计算机四、实验方法、步骤及结果测试(一) 使用Ping实用程序来测试计算机上的TCP/IP配置1、登陆到Windows2000中。
2、调出命令提示窗口。
操作方法：单击：开始→程序→附件→命令提示符，或单击：开始→运行，键入“cmp”。
3、在命令提示窗口键入ping 127.0.0.1。
问题1：发送了多少数据包？接受了多少数据包？丢失了多少数据包？答：4 , 4 , 0问题2：TCP/IP工作正常吗？答：正常问题3：请写出Ping 命令的作用。
答：Ping 是一个TCP/IP工具。
它主要的作用是用来检测网络的连通情况和分析网络速度问题4: 再尝试输入下面两个命令, 写出每个命令的作用，记录并解释实验结果：（1）ping IP地址–t（按ctrl+c退出）答：对所输入的IP一直ping下去，发送和接收数据无限次，按Ctrl+C 可以停止（2）ping IP地址–n 6答：对所输入的IP ping6次，发送和接收数据6次(二) 使用Ping实用程序测试本计算机与其它计算机的连接性能4、在命令提示窗口键入”ping 其他计算机”(其中其他计算机代表其他同学的计算机主机名称)。
学生实验报告（理工类）课程名称：计算机网络与通信专业班级：学生学号：学生姓名：所属院部：信息技术学院指导教师：2013——2014学年第 2 学期金陵科技学院教务处制实验报告书写要求实验报告原则上要求学生手写，要求书写工整。
若因课程特点需打印的，要遵照以下字体、字号、间距等的具体要求。
纸张一律采用A4的纸张。
实验报告书写说明实验报告中一至四项内容为必填项，包括实验目的和要求；实验仪器和设备；实验内容与过程；实验结果与分析。
各院部可根据学科特点和实验具体要求增加项目。
填写注意事项（1）细致观察，及时、准确、如实记录。
（2）准确说明，层次清晰。
（3）尽量采用专用术语来说明事物。
（4）外文、符号、公式要准确，应使用统一规定的名词和符号。
（5）应独立完成实验报告的书写，严禁抄袭、复印，一经发现，以零分论处。
实验报告批改说明实验报告的批改要及时、认真、仔细，一律用红色笔批改。
实验报告的批改成绩采用百分制，具体评分标准由各院部自行制定。
实验报告装订要求实验批改完毕后，任课老师将每门课程的每个实验项目的实验报告以自然班为单位、按学号升序排列，装订成册，并附上一份该门课程的实验大纲。
实验项目名称：双绞线的制作实验学时： 2 同组学生姓名：实验地点：工科楼B407实验日期：2014.5.9实验成绩：批改教师：批改时间：一、实验目的和要求1、了解LAN中常用的几种传输介质、连接器的性能及各自特点。
2、学习并掌握双绞线、同轴电缆网线的制作和掌握网线制作工具，电缆测试仪的使用。
3、掌握T568A和T568B两种线序标准,掌握双绞线的直通线和交叉线制作过程及应用4、独立制作一根合格的双绞线网线，进行连通性测试，并给出本实验的实验报告。
二、实验仪器和设备5类双绞线，RJ-45水晶头，剥线钳、压线钳、双绞线测线器。
三、实验内容与过程1、选定制作网线的类型，并列出制作双绞线选用的线序标准2、独立制作一根合格的双绞线，并写出制作的过程3、测试双绞线的连通性。
2016-2017上学期《计算机通信网》实验报告姓名：专业：学号：实验一数通实验平台基本操作一、实验目的通过本实验，让学生掌握数通实验模拟软件eNPS的基本操作，了解实验室的数通网络组网拓扑，并熟悉各数通设备的硬件，了解其功能。
二、实验器材计算机、eNPS仿真软件三、实验内容说明1、通过现场演示让学生了解数通设备的配置环境的搭建方法。
2、通过现场讲解让学习掌握数通设备的配置方法及常用命令。
3、让学习上机独立完成数通设备的环境搭建过程及熟悉相关命令。
四、实验步骤及内容说明1、eNPS软件介绍此处为设备类型，包括路由器、交换机、终端、通信介质等。
2、以一台交换机和两台PC组建小型拓扑1.开启eNSP客户端。
2.向工作区中添加一台交换机和两台PC。
a.在设备类别区选择。
b.在设备型号区选择具体的型号“S5700”。
c.在工作区单击左健即完成，或者直接将设备拖至工作区。
参考以上步骤添加两台PC至工作区。
您还可以添加更多的设备，组建更大型的拓扑。
说明：每台设备都带有默认描述，通过工具栏的，可在拓扑中任意添加描述。
3、向工作区中添加两条网线，使两台PC分别与交换机相连a.在设备类别区选择。
b.在设备型号区选择具体的型号“Auto”。
c.在工作区依次单击交换机和一台PC。
类似步骤连接交换机和另一台PC。
4、完成拓扑图的绘制5、启动工作区的设备。
右键单击设备，选择“启动”。
您也可以在工作区中用鼠标选定一个区域，单击工具栏的，批量启动该区域的设备。
3、两主机数据通信实验1.配置两台PC的IP地址和子网掩码。
a.在工作区双击一台PC图标。
b.在“配置”界面，IP地址配置为“192.168.1.2”，子网掩码配置为“255.255.255.0”。
c.类似的步骤，配置另一台PC的IP地址和子网掩码分别为“192.168.1.3”和“255.255.255.0”。
2、由PC（CLIENT0）向另一台PC（CLIENT1）发送Ping报文a.在工作区双击PC（CLIENT0）图标。
实验1：通信协议原理实验（一）【实验目的】要求实验者依靠通信模拟实验软件提供的传输服务，在其模拟的全双工bit 流信道上设计一个通信协议，实现一段文本信息的传输过程。
通过该实验体会并掌握通信过程中的成帧方法。
1、设计将汉字、英文字符等编/解码方法，并实验2、设计在bit 流基础上成帧的方法，并实验3、设计帧校验方法，并在有能力的情况下实现数据校验的算法【预备知识】1、网络体系结构及各层设计问题2、OSI 参考模型3、数据链路层成帧方法4、纠错或差错校验方法【实验环境】1、分组实验，每组2~6人。
2、拓扑：3、设备：计算机2台。
4、软件：通信模拟实验软件（comexpm.exe ）【实验原理】通信模拟软件在两台通过以太网连接的计算机之间模拟实现了一条二进制比特流的全双工传输信道，并为实验者提供二进制数据的收发窗口。
1、通信模拟实验软件的功能（图1-1）● 在局域网内根据实验小组名字或IP 地址建立“全双工的通信传输信道”。
● 传输二进制比特流，用“0101”比特流模拟信道空闲状态。
● 软件默认设置30‰的发送误码率，模拟真实信道的误码情况。
发送误码率可以调整。
● 软件的发送窗口一次只能填入250比特数据，相当于信道发送机的发送能B 方A 方 Ethernet力●接收时如果提取数据速度太慢，会造成接收缓冲区溢出，相当于信道接收机的缓冲能力。
●软件的接收窗口一次只能显示250比特，相当于信道接收机的处理能力。
●软件执行窗口的底部提供本软件的执行状态信息，可辅助实验者了解信道和实验完成情况。
图1-1 通信模拟软件的主界面2、通信模拟实验软件的使用方法1）将一个小组分为两个半组，每半组使用一台计算机完成数据发送和接收实验。
2）同一小组的两个半组之间建立“信道”“信道”的建立可以通过组名方式建立：通信模拟实验软件在局域网上定时广播小组名称，并根据收到的其它站点的组名广播，判断是否找到了同一组的另一台计算机。
