PKPM多版本软件共存安装方法与常见问题

PKPM安装及使用注意的问题建议第一次安装及新手先阅读后安装很多人在安装PKPM软件的时候，都说不能使用，或是安装不上等等，比如常见的如安完软件后，打不开软件，或者是打开瞬间又退出（以下称闪退）。

其实每个人买到的软件都是一样的，锁也基本上一样（本人用的2010版有驱，以前08版的时候用的是无驱。

估计2010版无驱的要好用点，好用是说安装方便，在这里不讨论计算结果），所以不要抱怨这个不行那个不对。

因为经过正常的安装，基本上都是可以使用的。

除了那种极个别的锁也有可能有硬件问题。

连生产线上都会有残次品，所以也不要抱怨着人工弄得东西都一定不出问题。

下面就自己使用经验，以及大家在群里的讨论，在这里说说自己的建议：1.软件的安装，尽量不要安装到中文的文件夹（目录）下。

比如有人喜欢把软件都安到一些指定的目录，比如(D:\常用软件\结构工程软件\建科院软件\PKPM结构计算软件\pkpm),像这样安装的软件，运行中就很有可能会出现问题。

所以安装软件的时候，建议不要放在多层的安装目录下，并且使用英文的文件夹，比如(D:\Soft\pkpm\，或者D:\program files\pkpm\)，或者是软件默认的目录都可以。

这样的安装方式，基本能确保不因为安装目录的问题对使用、计算结果造成太大影响。

2.安装过程中，尽量退出杀毒软件，安全卫士等（第一次重启后再退出一次）。

因为一些驱动拥有较高权限，可能在获取权限的时候被杀毒软件拦截。

如果没有退出杀软，有提示的时候，应选择“通过，允许，同意”等等，可以使软件获得权限的方式，而不是“禁止，禁用”等等，所以不要贪图点的快，什么都不看一路乱点。

如果安装完使用也没问题，下次开机杀毒软件检测出该软件的某些病毒或异常，应该通过设置，不要杀除程序相关的文件。

这种情况很少，只是遇到的人以及安了杀毒软件，杀毒级别又设置为高的应该注意下。

3.软件的安装过程中，要先安装软件，并尽量根据自己的使用需要去安装软件模块。

1、卸掉电脑已有PKPM2010，并删除已有PKPM安装文件夹；
2、进入公司共享资源-设计软件-PKPM2010中；
3、PKPM 1.3N安装程序为老版PKPM，安装点击CDSteup-Disk1-Setup.exe；
按照提示一步一步安装，可修改安装文件夹位置。

碰到下列三个选项时，选择“单机版”、“自定义选择安装软件请选择此项”、“结构设计软件”，其它按步骤安装完毕。

4、PKPM2010下的CDSteup-Disk1-Setup.exe为新版安装文件，点击安装，当第一次安装完毕后提示重启电
脑时，选择不稍后重启电脑，再一次点击Setup.exe开始安装PKPM。

按照提示一步一步安装，可修改安装文件夹位置。

碰到下列三个选项时，选择“单机版”、“硬件锁授权方式”，其它按步骤安装完毕。

5、将PKPM2010下的PKPM替换文件-CFG中两个文件拷贝到PKPM安装文件（新版本和老版本PKPM）下
的CFG文件中，重启一次电脑即可。

PKPM计价软件常见问题1、如何为WIN7和VISTAS设置兼容性安装完成之后，在桌面找到软件的快捷图标，鼠标右键点击，找到属性，进入兼容性——兼容模式中选择Windows XP系统，并在下面选择“以管理员模式进行”2、怎样利用已有的工程再做同样的一个工程。

有很多种方法可以实现,现介绍三种。

1、利用[工程管理]的"另存为"按钮,另存后,再利用"打开"按钮,打开刚才另存的那文件,修改名称即可。

2、我的电脑找到已做好的工程,复制该工程,打开软件[工程管理]中的"打开"刚才复制的那工程,修改名称即可 3、新建一空的工程,到[预算书],在工程结构这选择右键,"从其他工程导入"即可3、如何参考定额，设置工程节点，并将工程按照分部分项显示预算书界面，右键编辑节点，及数据整理4、定额书里没有的材料如何补充点右键或点状态栏上面的补充5、如何实现补充独立费的子目？在预算书界面里，点击“补充”快捷键，在弹出的“补充子目”对话框的“类型行”下拉选项里选择“独立费”即可。

6、如何下载并调用地区信息价下载可从群共享里下载，每期最新信息价都会放到共享里7、报表输出时，取费表小数点位数如何设置8、计算式太长如何换行显示9、如何在计价软件计算式里加平方及根号2的3次方是：2然后SHIFT加6，最后点个3 2^3根号16是：16然后SHIFT加6，最后括号里填1/2 16^（1/2）10、如何调取含人材机的预算表11、如何将计价软件里的文字改大12、如何整理调整工程含量13、软件默认的取费是统一的，如何调整统一取费表14、报表输出界面,工程预算表“工程造价累计”显示是整，而没有具体数字15、如何将其它软件做的EXCEL文件导入PKPM软件里具备两个条件：1、必须是由行列组成的矩阵形的表格2、每一页必须有能明显识别的表头，表头必须含“编码、名称、单位、工程量”等列属性标识。

PKPM多版本软件共存安装方法与常见问题1.单机版多版本共存安装方法1)首先找到V1.3版安装目录pkpm\cfg\regpkpm.exe，把路径清空：2)安装单机版PKPM应用程序：运行光盘根目录下的setup.exe，不要跟V1.3版装在一个目录下。

3)安装完成以后，可以通过改写regpkpm.exe来改变V1.3版和V2.1版的路径，从而决定用哪个版本的程序，建议把这个程序发送到桌面，方便修改。

切记一定要用那个程序就切换到相应的路径。

V1.3版路径 V2.1版路径另外，PKPM安装程序还提供了一个多版本启动器这个程序的应用：双击这个图标出现一个对话框：单击新建版本出现下图对话框，V2.1版路径选择同上，按照这个方法，可以添加多个版本的程序，添加完了以后出现如下图所示，想用哪个版本的程序，选上点运行就可以了。

如果还有08版或其他版本，也可以添加到多版本启动列表中。

注意：V1.3版与V2.1版多版本切换的，一定要用V2.1版安装程序提供的多版本切换程序。

2. 网络版多版本共存安装方法1) 首先要确保已经安装了PKPM V1.3版本的软件的服务器端，找到V1.3版安装目录，pkpm\cfg\regpkpm.exe ，把路径清空：2)安装V2.1版锁服务程序：运行V2.1版光盘server目录下的setup.exe，安装锁服务，不要跟V1.3版装在同一个目录下：注意：安装前不要插锁，如果操作系统自带网络防火墙（如WINXP SP2）或安装有防火墙的软件（如瑞星实时监控，360，腾讯管家），建议在使用前关闭防火墙或确认该端口没有被屏蔽。

3)安装网络版应用程序：运行光盘根目录下的setup.exe（选择网络版），不要跟V1.3版装在一个目录下。

4)客户端安装，只需要安装客户端应用程序即可，安装方法与单机版类似：把客户端pkpm_pc\cfg\regpkpm.exe路径清空，再找到服务器上网络版（V2.1版本）安装目录下的client.set 目录（客户端需映射服务器），双击执行setup.exe，同样不要跟V1.3版装在一个目录下，安装完成以后，可以通过多版本启动，多版本设置同单机版多版本设置。

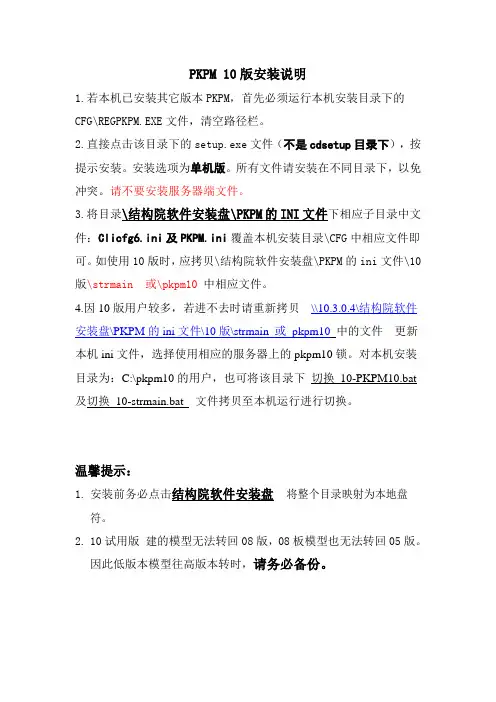

PKPM 10版安装说明1.若本机已安装其它版本PKPM，首先必须运行本机安装目录下的CFG\REGPKPM.EXE文件，清空路径栏。

2.直接点击该目录下的setup.exe文件（不是cdsetup目录下），按提示安装。

安装选项为单机版。

所有文件请安装在不同目录下，以免冲突。

请不要安装服务器端文件。

3.将目录\结构院软件安装盘\PKPM的INI文件下相应子目录中文件：Clicfg6.ini及PKPM.ini覆盖本机安装目录\CFG中相应文件即可。

如使用10版时，应拷贝\结构院软件安装盘\PKPM的ini文件\10版\strmain 或\pkpm10 中相应文件。

4.因10版用户较多，若进不去时请重新拷贝\\10.3.0.4\结构院软件安装盘\PKPM的ini文件\10版\strmain 或pkpm10中的文件更新本机ini文件，选择使用相应的服务器上的pkpm10锁。

对本机安装目录为：C:\pkpm10的用户，也可将该目录下切换10-PKPM10.bat 及切换10-strmain.bat 文件拷贝至本机运行进行切换。

温馨提示：1.安装前务必点击结构院软件安装盘将整个目录映射为本地盘符。

2.10试用版建的模型无法转回08版，08板模型也无法转回05版。

因此低版本模型往高版本转时，请务必备份。

3.08,10版可同时安装在一台机器上（尽管不推荐，主要拍出错），但确保安装在不同目录下，使用REGPKPM.EXE输入08或10版所在路径进行版本切换或使用建研院的多版本控制器切换。

4.多版本控制器使用说明：运行程序，点击窗口，空白处按鼠标右键，选添加（或选择修改），填名称（自定义）、PKPM主菜单文件（PKPM08.exe等）、CFG文件夹路径等内容即可（可按其名称上按钮选路径等）。

5.05版暂时有3个月的时间限制，请05版的极少量用户尽量使用新版本程序（08或10），以免被动升级。

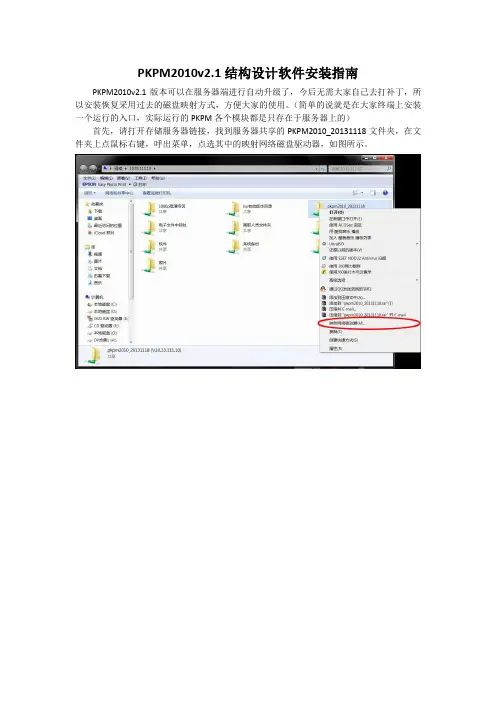

PKPM2010v2.1结构设计软件安装指南
PKPM2010v2.1版本可以在服务器端进行自动升级了，今后无需大家自己去打补丁，所以安装恢复采用过去的磁盘映射方式，方便大家的使用。

（简单的说就是在大家终端上安装一个运行的入口，实际运行的PKPM各个模块都是只存在于服务器上的）首先，请打开存储服务器链接，找到服务器共享的PKPM2010_20131118文件夹，在文件夹上点鼠标右键，呼出菜单，点选其中的映射网络磁盘驱动器，如图所示。

在弹出的窗口中，勾选“登录时重新连接“，然后点完成。

在随后弹出的映射驱动器文件夹中双击Client.set文件夹
双击SETUP安装，
点选下一步
注意安装路径，不要与原来PKPM版本重复。

点下一步。

自行选择安装的模块（建筑和设备模块不需要）
选择CFG图形支持系统，和结构软件（多，高层），下一步。

直到安装完成。

PKPM多版本共存设置方法（此方法也适用于PKPM结构设计软件和PBECA建筑节能设计软件的共存）
安装完成后运行桌面上的多版本PKPM，新建版本。

定义一个新版本，完成后点击确定。

继续新建新版本，将多个版本全部定义到多版本PKPM中。

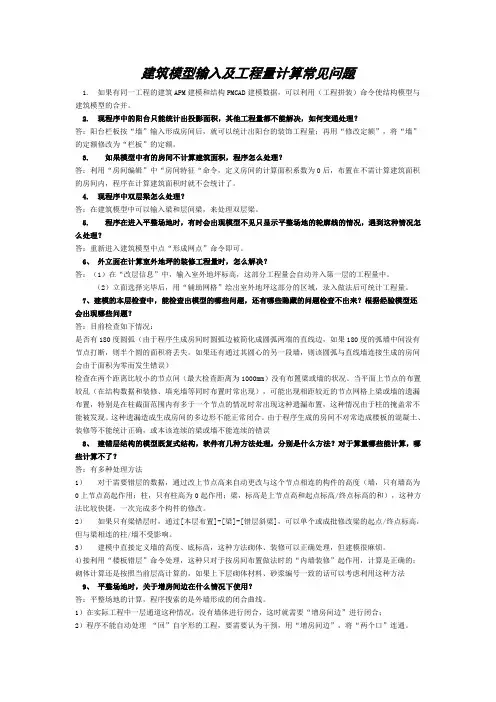

建筑模型输入及工程量计算常见问题1. 如果有同一工程的建筑APM建模和结构PMCAD建模数据，可以利用（工程拼装）命令使结构模型与建筑模型的合并。

2. 现程序中的阳台只能统计出投影面积，其他工程量都不能解决，如何变通处理？答：阳台栏板按“墙”输入形成房间后，就可以统计出阳台的装饰工程量；再用“修改定额”，将“墙”的定额修改为“栏板”的定额。

3. 如果模型中有的房间不计算建筑面积，程序怎么处理？答：利用“房间编辑”中“房间特征“命令，定义房间的计算面积系数为0后，布置在不需计算建筑面积的房间内，程序在计算建筑面积时就不会统计了。

4. 现程序中双层梁怎么处理？答：在建筑模型中可以输入梁和层间梁，来处理双层梁。

5. 程序在进入平整场地时，有时会出现模型不见只显示平整场地的轮廓线的情况，遇到这种情况怎么处理？答：重新进入建筑模型中点“形成网点”命令即可。

6、外立面在计算室外地坪的装修工程量时，怎么解决？答：（1）在“改层信息”中，输入室外地坪标高，这部分工程量会自动并入第一层的工程量中。

（2）立面选择完毕后，用“辅助网格”绘出室外地坪这部分的区域，录入做法后可统计工程量。

7、建模的本层检查中，能检查出模型的哪些问题，还有哪些隐藏的问题检查不出来？根据经验模型还会出现哪些问题？答：目前检查如下情况：是否有180度圆弧（由于程序生成房间时圆弧边被简化成圆弧两端的直线边，如果180度的弧墙中间没有节点打断，则半个圆的面积将丢失。

如果还有通过其圆心的另一段墙，则该圆弧与直线墙连接生成的房间会由于面积为零而发生错误）检查在两个距离比较小的节点间（最大检查距离为1000mm）没有布置梁或墙的状况。

当平面上节点的布置较乱（在结构数据和装修、填充墙等同时布置时常出现），可能出现相距较近的节点网格上梁或墙的遗漏布置，特别是在柱截面范围内有多于一个节点的情况时常出现这种遗漏布置，这种情况由于柱的掩盖常不能被发现。

这种遗漏造成生成房间的多边形不能正常闭合。

PKPM多版本软件共存安装⽅法与常见问题⽬录⽬录第⼀章软件装配⽅法及多版本管理 (1)⼀、硬件及环境 (1)⼆、软件的安装 (1)三、加密锁配置 (2)四、多版本设置 (2)五、安装注意事项及常见问题 (4)第⼆章硬件锁⽹络版安装及升级 (9)第⼀节PKPM⽹络版对系统的要求 (9)⼀、⽹络环境 (9)⼆、对PKPM服务器的要求 (9)三、对PKPM客户机的要求 (9)第⼆节⾸次安装PKPM10⽹络版 (10)⼀、PKPM服务端软件的安装 (10)⼆、PKPM客户端软件的安装 (16)第三节升级安装PKPM10⽹络版及单机版 (17)⼀、软件升级 (17)⼆、加密锁升级（⽹络版及单机版） (18)第四节监视程序和主要配置⽂件介绍 (28)⼀、服务器端的监视器程序 (28)⼆、⽹络锁的服务端及客户端配置⽂件 (29)三、⽹络锁序列号配置⽂件 (31)四、客户端软件运⾏路径⽂件 (32)五、服务器端的⽇志记录⽂件 (32)第五节常见问题 (32)⼀、是否可以同时使⽤PKPM2010 V1.3版和PKPM2010V 3.1版程序？ (32)⼆、如果客户端与服务端不在同⼀⽹络地址段，如何实现访问？ (32)三、外⽹与内⽹⽆法同时使⽤，怎么解决？ (33)四、如何确认客户端正在使⽤的是⽹络版程序? (33)五、如何在客户端上共⽤单机版和⽹络版? (33)六、怎样⼿⼯启动、卸载⽹络锁服务程序？ (34)七、监视器上找不到⽹络锁硬件ID如何操作？ (34)⼋、客户端程序不能运⾏且有报错？ (35)I⽬录九、客户端程序⽆法读取⽹络锁？ (36)⼗、⽹络锁升级失败后有⽆补救⽅法？ (38)⼗⼀、怎样重新安装⽹络锁驱动程序？ (38)⼗⼆、当服务器IP地址等⽹络设置变更时，如何⽣成新的⽹络配置⽂件? (38)⼗三、为什么服务端程序或客户端程序不按照ini⽂件中指定的配置运⾏? (39)⼗四、如何提⾼客户端应⽤程序的读锁速度？ (39)⼗五、客户端读锁经常异常中断 (39)⼗六、⽹络锁⽆法达到最⼤节点数 (40)⼗七、如何判断服务器的系统及计算机的硬件是否⽀持USB设备？ (40)⼗⼋、如何判断服务器上的⽹络锁已经⼯作正常？ (40)⼗九、⽹络锁服务器上是否能运⾏PKPM应⽤程序？ (40)⼆⼗、服务程序更新后，重装客户端不能读锁，未重装的客户端能够读锁。

PKPM系列软件常见问题一，建模：1,悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。

这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。

所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。

2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。

最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。

3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。

所以错层梁高差在500mm以内时只需建立一个标准层即可。

当错层高差大于500mm时，可以定义错层梁计算。

4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。

PKPM建议斜梁下应再输入200mm 高的短柱，以便传递荷载及内力给框架柱。

添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。

5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE里定义不了。

假设要定义那么只能在PMSAP中定义成弹性板6来计算。

6，遮阳板：可定义在楼层处，不影响计算结果。

7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。

最高的塔定义为1号塔，依此类推。

8，一柱拖二梁：当两个梁不在同一直线上时，在柱内两节点处加刚性梁〔200x300〕以封闭房间，传递荷载。

9，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。

10，复连通结构：也就是"回";字型结构，假设为板柱结构那么需加设虚梁11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑那么为刚结。

假设钢斜撑跨越几个标准层，那么在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，假设要定义柱间斜撑那么必须多建立一个标准层。

PKPM技巧及问题总结目录1. PKPM中主梁与次梁的区别 (3)2.PKPM结构设计使用心得 (5)3.PKPM程序学习的一些体会 (6)4.参加pkpm学习班的笔记 (14)5.PKPM公司论坛精华帖 (17)6.PK/PM 问答 (32)7. PKPM新规范版本变化笔记 (42)8.运用PKPM软件进行无梁楼盖结构的设计 (48)9.TAT计算模型的合理简化 (49)10.pkpm新天地三期咨询台答问摘编 (51)11.多层框架电算结果的人工调整 (54)12.建筑结构(SATWE)的总信息 (55)13. PKPM参数问题 (60)一. PKPM中主梁与次梁的区别-------------次梁在PMCAD主菜单1和主菜单2不同输入方法的比较分析次梁可在PMCAD主菜单1中和其它主梁一起输入，程序上称为“按主梁输入的次梁”，也可在PMCAD主菜2的“次梁布置”菜单中输入，此时不论在矩形或非矩形房间内均可输入次梁，但只能以房间为单元输入，输入方式不如在PMCAD主菜单1中方便。

次梁在主菜单1输入时，梁的相交处会形成大量无柱联接节点，节点又把一跨梁分成一段段的小梁，因此整个平面的梁根数和节点数会增加很多。

因为划分房间单元是按梁进行的，因此整个平面的房间碎小，数量众多。

次梁在主菜单2输入时，次梁端点不形成节点，不切分主梁，次梁的单元是房间两支承点之间的梁段，次梁与次梁之间也不形成节点，这时可避免形成过多的无柱节点，整个平面的主梁根数和节点数大大减少，房间数量也大大减少。

因此，当工程规模较大而节点，杆件或房间数量可能超出程序允许范围时，把次梁放在主菜2输入可有效地、大幅度减少节点、杆件和房间的数量。

在主菜单1中输入次梁（简称当主梁输）和在主菜单2中输入的次梁（简称当次梁输）在程序处理上有很多不同点，计算和绘图结果也会不同。

1、导荷方式的不同作用于楼板上的恒活荷是以房间为单元传导的，次梁当主梁输时，楼板荷载直接传导到同边的梁上。

PKPM软件常遇疑难问题解答1、问：PMCAD中若修改标准层平面布置（如增、删杆件）会影响已输入的荷载吗？答：不会，在A菜单修改完存盘退出后，应执行一遍1，2菜单内容，并且进行“输入次梁楼板”菜单应选第二项进入。

再进行3菜单看各杆件荷载值和分布，除一些因修改打断（长度有变化）的杆件上的荷载自动给删除外，其它杆件上的荷载均被保留。

2、问：结构上多塔、错层的含义是什么？如果多塔楼之间层高不同能认为是错层吗？答：结构设计上多塔、错层与日常习惯认为是有区别的，错层一般指结构中的竖向受力构件在某一层（或几层）没有与该层平面构件相连系而跨跃该层（或几层）延伸至上层，则认为有错层，多塔是指几栋建筑物或者底部几层，或者顶部几层（可能中部几层）平面构件（包括楼板）连在一起，其它各层结构自成体系，称为多塔楼结构。

多塔楼之间层高不同的楼层只要不是连接部分的楼层，其本身是各自独立受力的，不能认为是错层。

3、问：有时更版后PMCAD与基础或TAT无法接力运行是什么原因？答：由于PMCAD系列CAD软件数据共享有一定格式，软件更版一些模块作了功能的修改和补充，软件模块之间数据传递格式可能有所改变或补充，因此更版时必须将有关联的模块都进行更新，这样才能保证整体软件的数据互相连接，达到一体化运行（具体请在更版时向CAD工程部有关技术人员咨询）。

另外盗版和从非正规途径拿来的软件是完全不可能达到上述要求的，软件的接力运行是不稳定的，并且会由于数据格式上的问题造成运算结果的错误4、问：在基础软件中如何获得上部结构传给基础荷载的标准值?答：在JCCAD的“输入荷载”中选“荷载参数”在弹出窗口把恒、活荷载分项系数改为1；在EF“信息输入”弹出窗口中把恒、活荷载分项系数改为1；ZJ的“上部荷载”中的组合信息窗口，把恒、活荷载分项系数改为1；BOX“荷载输入”菜单中的“荷载分项，组合，组合值系数”将恒、活分项系数改为1，即可5、问：我们单位设计一般都是多层结构，是否只需一个PK就能满足要求？答：工程设计本身是一个系统化工作，PKPM软件针对设计特点，每个模块都是有密切联系的。

PKPM 10版安装说明1.若本机已安装其它版本PKPM，首先必须运行本机安装目录下的CFG\REGPKPM.EXE文件，清空路径栏。

2.直接点击该目录下的setup.exe文件（不是cdsetup目录下），按提示安装。

安装选项为单机版。

所有文件请安装在不同目录下，以免冲突。

请不要安装服务器端文件。

3.将目录\结构院软件安装盘\PKPM的INI文件下相应子目录中文件：Clicfg6.ini及PKPM.ini覆盖本机安装目录\CFG中相应文件即可。

如使用10版时，应拷贝\结构院软件安装盘\PKPM的ini文件\10版\strmain 或\pkpm10 中相应文件。

4.因10版用户较多，若进不去时请重新拷贝\\10.3.0.4\结构院软件安装盘\PKPM的ini文件\10版\strmain 或pkpm10中的文件更新本机ini文件，选择使用相应的服务器上的pkpm10锁。

对本机安装目录为：C:\pkpm10的用户，也可将该目录下切换10-PKPM10.bat 及切换10-strmain.bat 文件拷贝至本机运行进行切换。

温馨提示：1.安装前务必点击结构院软件安装盘将整个目录映射为本地盘符。

2.10试用版建的模型无法转回08版，08板模型也无法转回05版。

因此低版本模型往高版本转时，请务必备份。

3.08,10版可同时安装在一台机器上（尽管不推荐，主要拍出错），但确保安装在不同目录下，使用REGPKPM.EXE输入08或10版所在路径进行版本切换或使用建研院的多版本控制器切换。

4.多版本控制器使用说明：运行程序，点击窗口，空白处按鼠标右键，选添加（或选择修改），填名称（自定义）、PKPM主菜单文件（PKPM08.exe等）、CFG文件夹路径等内容即可（可按其名称上按钮选路径等）。

5.05版暂时有3个月的时间限制，请05版的极少量用户尽量使用新版本程序（08或10），以免被动升级。

PKPM常见问题与解答北京直销部目录一、安装问题 (1)1、软件某个模块进不去的原因？ (1)2、锁没有正常驱动，怎么处理？ (1)3、PAAD模块不能使用，可能原因？ (1)4、V2.1版本网络版，客户端使用PMCAD时，经常出现出错或者报错？25、网络版程序，服务器能用，客户端不能用？ (2)6、提示本机时间不对？ (2)7、重装PKPM时，若遇到选项如何选？ (2)8、装载动态库失败 (2)9、网络映射版PKPM，不能进入剪力墙施工图部分，其他模块没问题。

怎么解决？ 310、WIFI与PKPM无法同时使用，怎么解决？ (3)11、客户希望将个人电脑设为服务器+客户端？ (3)12、高版本PKPM的模型如何在低版本中打开？V2.1存为低版本时，老版本的PKPM为什么打不开？ (4)13、完成建模，第二天打开时弹出“L OADLIBRARY FAILD WITH ERROR 8:存储空间不足，无法处理此命令”，怎么解决？ (4)14、同一个模型，在V1.3中计算通过，但是V2.1中剪力墙显示PL，是不是两个版本有计算问题？ (4)15、楼板施工图里工具条少了楼层的选择？ (4)16、在电脑上已经有1.3版本后，安装V2.1版本，始终出现以下该界面，无法跳出安装界面？ (5)17、如何去掉加密锁的时间限制(已有解码)？ (5)18、出现下面的提示是什么原因？ (6)19、U盘电子狗，和系统64位有关系吗？ (6)20、出现下面报错的原因？ (6)21、PAAD用不了，如下图所示，什么原因？ (6)22、SATWE数检报错,见下图？ (7)23、SAT数检报错，模型和错误见下图，如何处理？ (7)24、V2.2安装用不了问题？ (8)25、打开软件进入程序后，出现下图报错，怎么解决？ (8)26、W IN8系统程序安装完之后锁不亮？ (9)27、PMCAD可以进去，但保存退出时报错，为什么？ (9)28、PKPM出现了闪退现象，是怎么回事？ (9)29、客户端读不到锁问题（重复） (9)30、“DWG转图”没有右侧屏幕菜单？（重复） (9)31、网络版出现以下情况？（重复） (9)32、V2.2网络版PMCAD可以使用SATWE不能使用？ (10)33、PKPM32位系统和64位的安装文件一样么？ (10)34、网络版安装遇到下面的提示，怎么设置？ (10)35、提示缺少PKPMI CON R ES.DL？ (10)二、PMCAD (11)1、当模型出现异常时，如何恢复模型文件？ (11)2、PMCAD中楼层定义，点主梁显示，单击鼠标一下就放大一倍，图面就看不清楚了。

PKPM资料软件常见问题PKPM 与⽤户⼼贴⼼系列教程⼯程资料软件常见问题解决⼿册编制单位：总部服务中⼼编制时间：2008.04.20⼯程资料软件常见问题解决⼿册第⼀部分⼯程资料软件安装中常出现的问题......................................... - 2 - 第⼆部分资料表格丢失或⽆法找到的问题............................................. - 8 - 第三部分资料表格编辑常见问题................................................................ - 8 - 第四部分资料表格打印问题....................................................................... - 12 - 第五部分资料表格插⼊图⽚常见问题..................................................... - 13 - 第六部分资料软件特殊符号常见问题..................................................... - 15 - 第七部分地⽅版本资料特有问题.............................................................. - 16 -⼯程资料软件常见问题解决⼿册第⼀部分资料软件安装中常出现的问题1、⼯程资料软件现在⽀持vista系统吗？答：CMIS_08.1版本程序中的资料软件⽀持Vista系统，但要求⽤户必须以管理员⾝份安装和运⾏我们的⼯程资料程序。

另外如果出现1）中描述的现象，还应采⽤兼容⽅式运⾏，具体操作步骤如下：1). 安装完毕之后，双击桌⾯上的PKPM⼯程资料图标，若弹出提⽰窗⼝“ActiveX Objects can not be created”，则表明关键组件未能正确注册，此时需设置为以兼容模式运⾏；2) 点击“开始”菜单，打开“控制⾯板”，单击“程序”图标，如图1所⽰；图1 打开“控制⾯板”3) 进⼊“程序”⾯板后，选择“程序和功能”图标下的“将以前的程序与此版本的Windows 共同使⽤”，参见图2；图2 点击“将以前的程序与此版本的Windows共同使⽤”4)此时将⾃动启动“程序兼容性向导”，如图3；图3 启动“程序兼容性向导”5)点击“下⼀步”，选择“我想从程序列表选择”，如图4；图4 选择找到需使⽤兼容模式程序的⽅式6)向导将⾃动列出在本机上已经安装的所有程序，找到并选择“pkpm施⼯系列软件”，然后点击“下⼀步”，参见图5；图5 选择7)选择程序的兼容模式，请选择“Microsoft Windows XP(Service Pack 2)”，然后点击“下⼀步”，如图6所⽰；图6 选择程序兼容性模式8)选择程序的显⽰设置，保持默认状态；图7 程序显⽰设置，保持默认状态9)点击“下⼀步”后，出现如图8所⽰的界⾯，询问程序是否需要管理员权限，如果您的Windows帐号具备管理员权限，则建议您选择“以管理员⾝份运⾏此程序”，若您不具备管理员权限，则不⽤选择此项；图8 选择以管理员⾝份运⾏10)点击下⼀步后，向导将⾃动启动PKPM施⼯程序，请检查施⼯资料程序是否能够正常运⾏，若能够正常运⾏，则在接下来的对话框窗⼝中选择“是，将这个程序设置为始终使⽤兼容性设置”；图9 若程序正常⼯作，则选择“是”11)向导询问是否将兼容数据信息发送给Microsoft，选择“否”，点击“下⼀步”；图10 不发送程序兼容数据12)点击“完成”关闭程序兼容性向导，并完成程序兼容性的设置，此时即可正常运⾏PKPM施⼯资料程序。
